Измерители-регуляторы технологические ЭЛМЕТРО-ТеИР, Метран-961

Назначение

Измерители-регуляторы технологические ЭЛМЕТРО-ТеИР, Метран-961 (далее - регуляторы) предназначены для измерений и измерительных преобразований аналоговых выходных сигналов датчиков (силы и напряжения постоянного тока, сопротивления, сигналов термопар и термопреобразователей сопротивления), несущих информацию о параметрах технологических процессов, а также выдачи управляющих воздействий для регулирования технологических процессов.

Описание

Регулятор выполнен в щитовом исполнении. На передней панели прибора расположены:

- светодиодное четырехразрядное табло;

- линейная светодиодная шкала;

- светодиодные индикаторы режимов работы;

- клавиатура, с помощью которой выбираются режимы работы прибора и вводятся значения устанавливаемых параметров.

На задней панели расположен клеммный блок с контактами питания 220 В, заземления, аналогового входа, выхода сигнализации, силовых реле (-ЗР), оптосимисторов (-1Р2С), встроенного блока питания 24В (-БП), токового выхода (-Т), сетевого интерфейса RS-485 (-RS485).

Принцип работы регулятора основан на измерении входного сигнала, его обработке микроконтроллером и, в зависимости от выбранного алгоритма работы, формировании управляющего воздействия (в виде дискретных или аналоговых электрических сигналов) с помощью выходных устройств:

• реле сигнализации;

• управляющие реле или оптосимисторы;

• выходные сигналы силы постоянного тока (0-5) мА, (0-20) мА, (4-20) мА.

Количество и тип применяемых дискретных выходов, наличие токового выхода, источника питания подключаемых датчиков, тип интерфейса определяются модификацией регулятора и указываются при заказе.

Регулятор выполняет функции позиционного регулирования, ПИД регулирования (исполнение - ПИД) или регулирования с программным заданием временного профиля (исполнение - ПРОГ).

Фотографии общего вида регулятора представлены на рисунке 1.

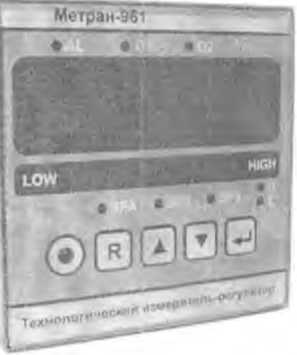

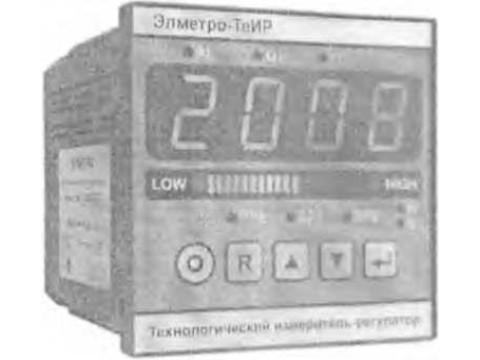

Рисунок 1 - Фотографии общего вида регулятора

Программное обеспечение

Встроенное программное обеспечение (ПО) регулятора имеет идентификационные

данные, приведенные в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Информация о версии и контрольной сумме доступна в меню поверки регулятора.

В регуляторе отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО измерительной части прибора посредством внешнего интерфейса или с помощью меню прибора.

Внешнее ПО регулятора (поставляется на компакт диске) представляет собой программу конфигурирования регуляторов с ПК и не является метрологически значимым.

Защита регулятора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейма (пломбы) на корпус прибора.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Схема и внешний вид пломбировки от несанкционированного доступа представлена па рисунке 2.

Место размещения

защитной пломбы

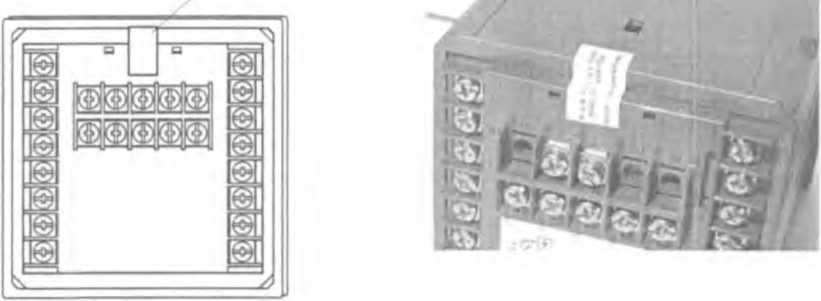

Рисунок 2 - Схема и внешний вид пломбировки регулятора от несанкционированного доступа.

Технические характеристики

Диапазоны измерений и пределы допускаемых основной и дополнительной погреш

ностей измерения электрических сигналов приведены в таблице 2. Таблица 2

Примечания

* ИВ - значение измеряемой величины.

Регулятор обеспечивает измерение выходных сигналов термопар (далее по тексту ТП) с НСХ по ГОСТ Р 8.585 - 2001 с возможностью компенсации температуры "холодного спая". Типы ТП, пределы допускаемой основной погрешности и диапазоны измерений выходных сигналов термопар приведены в таблице 3.

Таблица 3

Регулятор обеспечивает измерение сигналов термопреобразователей сопротивления (далее по тексту ТС) с НСХ по ГОСТ 6651 -2009. Типы ТС, пределы допускаемой основной погрешности и диапазоны измерений выходных сигналов ТС приведены в таблице 4.

Таблица 4

Примечания

Т - измеренное значение температуры

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды, в диапазоне температур от минус 10 °C до плюс 15 °C и от 35 до 60 °C не превышают пределов допускаемой основной погрешности на каждые 10 °C при измерении выходных сигналов ТП и ТС.

Регулятор в исполнении «Т» имеет изолированный активный аналоговый выход сигналов силы постоянного тока по ГОСТ 26.011-80. Выходной диапазон выбирается программно. Параметры выхода соответствуют таблице 5.

Таблица 5

Примечание

* ТВ -— текущая вел ичина генерируемого тока

Регулятор в исполнение «БП» имеет встроенный источник питания, предназначенный для питания измерительных преобразователей на токовой петле.

Питание регулятора осуществляется от сети переменного однофазного тока напряжением 220 В ± 20% и частотой 50 Гц.

Мощность, потребляемая от сети 220 В, Вт, не более 10.

Температура окружающей среды, °C от минус 10 до плюс 60.

По степени защиты от воздействия пыли и воды регулятор соответствует исполнению: с фронтальной стороны 1Р54, с задней — IP20 по ГОСТ 14254.

Масса регулятора, кг, не более 0,5.

Габаритные размеры, мм 96 х 96 х 130.

Средний срок службы, лет, не менее 10.

Знак утверждения типа

наносится на эксплуатационную документацию (руководство по эксплуатации, паспорт) регулятора типографским способом и на табличку боковой панели корпуса методом термотрансферной печати.

Комплектность

Комплект поставки регуляторов соответствует таблице 6

____ Таблица 6

Поверка

осуществляется в соответствии с разделом 3 "Методика поверки” документа «Измерители-регуляторы технологические ЭЛМЕТРО-ТеИР, Метран-961. Руководство по эксплуатации. 3087.000 РЭ», согласованным с ГЦИ СИ ФГУП «ВНИИМС» 05.12.2012 г.

Перечень основного оборудования, применяемого для поверки регуляторов: многофункциональный портативный калибратор МЕТР АН 510-ПКМ, пределы допускаемой основной погрешности:

- в диапазоне от 0 до 24 мА ± (0,015%ИВ+1 мкА) - в режиме воспроизведений;

- в диапазоне от 0 до 20 мА ± (0,015%ИВ+1 мкА) - в режиме измерений;

- в диапазоне от 0 до 100 мВ ± (0,015%ИВ+5 мкВ) в режиме воспроизведений;

- в диапазоне от 0 до 1 В ± (0,015%ИВ+О,О5 мВ) в режиме воспроизведений;

- в диапазоне от 0 до 400 Ом ± (0,015%ИВ+0,02 Ом) в режиме воспроизведений.

Кабельная термопара: тип К, класс допуска 2, НСХ по ГОСТ 8.585-01. С рабочей длиной > 700 мм, диаметр термоэлектродов 1...1,5 мм.

Термометр ТЛ-4: Диапазон измерения от 0 до 55 °C, с ценой деления ±0,1 °C.

Сведения о методах измерений

Методы измерений изложены в разделе 2 документа «Измерители-регуляторы технологические ЭЛМЕТРО-ТеИР, Метран-961. Руководство по эксплуатации. 3087.000 РЭ».

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 22261-94. ЕССП. Средства измерения электрических и магнитных величин. Общие технические условия.

ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования.

ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ТУ 4211-017-99278829-2012 Измерители-регуляторы технологические ЭЛМЕТРО-ТеИР, Метран-961. Технические условия.

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
