Преобразователи температуры Метран-280, Метран-280-Ех
| Номер в ГРСИ РФ: | РБ 03 10 2026 14 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | АО «Промышленная группа «Метран», г. Челябинск |
Преобразователи температуры Метран-280, Метран-280-Ех (далее - ПТ) предназначены для измерений температуры различных сред в составе автоматизированных систем управления технологическими процессами.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 2026 14 |
| Наименование | Преобразователи температуры Метран-280, Метран-280-Ех |
| Год регистрации | 2014 |
| Номер сертификата | 9185 |
| Дата регистрации | 2014-05-29 |
| Срок действия | 2018-08-08 |
| Получатель сертификата | ЗАО "ПГ "МЕТРАН", г. Челябинск, Россия (RU) |
Производитель / Заявитель
ЗАО "ПГ "МЕТРАН"
Адрес: Комсомольский пр., 29, г. Челябинск, 454138
Контакты: (351)741-46-51, 798-85-10
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по: МИ 280.01.00-2006 (для средств измерений, изготовленных до 01.09.2013); МИ 280.01.00-2013 (для средств измерений, изготовленных после 01.09.2013). |
| Признание поверки | Первичная при выпуске из производства: Челябинский ЦСМС (номер реестра - №039, шифр поверительного клейма - ГА)(НТК №10-03). |
Поверители
Скачать
|
Описание типа РБ 03 10 2026 14 [2009-01-23]
rb-03-10-2026-14_2009-01-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2026 14 [2012-05-24]
rb-03-10-2026-14_2012-05-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2026 14 [2014-08-08]
rb-03-10-2026-14_2014-08-08.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи температуры Метран-280, Метран-280-Ех (далее - ПТ) предназначены для измерений температуры различных сред в составе автоматизированных систем управления технологическими процессами.
Описание
Принцип действия ПТ основан на преобразовании сигнала первичного преобразователя в унифицированный выходной сигнал постоянного тока 4-20 мА с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART измерительным преобразователем (ИП), встроенным в корпус соединительной головки первичного преобразователя (ПП).
ПТ изготавливаются следующих моделей и подразделяются по типу применяемых ПП температуры:
- термопреобразователи сопротивления ТСП Метран-286, Метран-286-Ех с номинальной статической характеристикой преобразования (НСХ) типа «Pt 100» по ГОСТ 6651-2009;
- преобразователи термоэлектрические ТХА Метран-281, Метран-281-Ех с НСХ типа «К» по ГОСТ 6616-94;
- преобразователи термоэлектрические ТНН Метран-288, Метран-288-Ех с НСХ типа «N» по ГОСТ 6616-94.
В зависимости от конструкции защитной арматуры ПТ имеют следующие исполнения: с неподвижным штуцером, с подвижным штуцером, с фланцевым соединением или для свободной установки в патрубке.
Внешний вид ПТ представлен на рисунке 1.

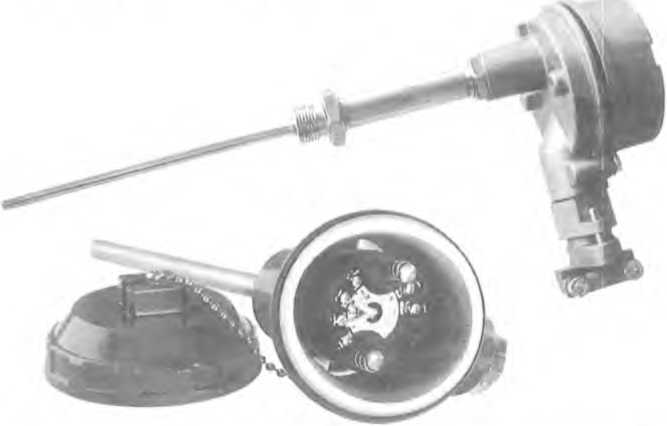

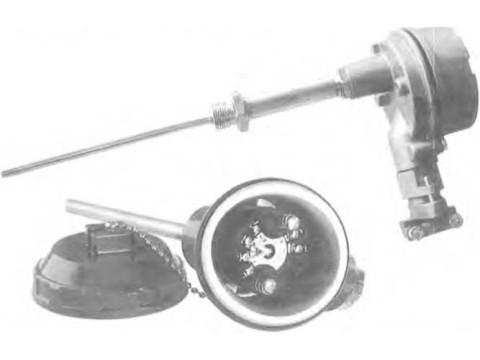

Рисунок 1 - Преобразователь температуры Метран-280, Метран-280-Ех
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей является неизменяемым и не считываемым. Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные ПО приведены в таблице 1.
|
Таблица |
- Идентификационные данные программного обеспечения | |||
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Метран-270 |
280 REL.HEX |
5.2.2 |
00611В65 |
CRC32 |
Технические характеристики
Метрологические и технические характеристики ПТ представлены в таблицах 2 и 3.
Таблица 2 - Основные метрологические и технические характеристики преобразовате-
лей температуры Метран-281, Метран-281-Ех и Метран-288, Метран-288-Ех
|
Наименование характеристик |
Метран-281 |
Метран-288 |
|
1 |
2 |
3 |
|
Диапазон измеряемых температур, °C |
от - 50 до 1000 |
от - 50 до 1200 |
|
Условное обозначение НСХ по ГОСТ 6616-94 |
К |
N |
|
Пределы допускаемой основной приведенной погрешности, % |
±0,4 (от -50 до 500 °C); ±0,3 (св. 500 до 1000 °C) |
±0,4 (от -50 до 500 °C); ±0,3 (св. 500 до 1200 °C) |
|
Пределы допускаемой основной абсолютной погрешности, °C |
±1,0 | |
|
Выходной сигнал |
4-20 мА; HART | |
|
Температура окружающей среды, °C |
от - 50 до 85 | |
|
Дополнительная погрешность, вызванная изменением температуры окружающего воздуха в диапазоне измеряемых температур, выраженная в процентах от диапазона изменения выходного сигнала, на каждые 10 °C, % |
±0,05 | |
|
Показатель тепловой инерции, с, не более |
40 | |
Окончание таблицы 2
|
1 |
2 |
3 |
|
Напряжение питания, В - для всех исполнений кроме Exia - для исполнения Exia |
от 18 до 42 от 18 до 24 | |
|
Сопротивление нагрузки, Ом, не более - для исполнений кроме Exia и HART - для исполнения Exia - для исполнения HART |
500 250 250 | |
|
Пульсация выходного сигнала, % от диапазона изменения выходного сигнала, не более |
0,25 | |
|
Мощность, Вт, не более - для всех исполнений кроме Exia - для исполнения Exia |
1,0 0,5 | |
|
Устойчивость к воздействию внешнего переменного магнитного поля |
частота (5 0± 1) Гц напряженность до 400 А/м | |
|
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008 |
группы VI, G1 | |
|
Диапазон температур при транспортировании, °C |
от - 50 до 50 | |
|
Максимальная влажность окружающего воздуха в транспортной таре при температуре 35 °C, %, не более |
98 | |
|
Степень защиты от воды и пыли по ГОСТ 14254-96 |
IP 65 | |
|
Маркировка взрывозащиты по ГОСТ Р 51330.0-99 |
0ExiaIICT6 X или 0ExiaIICT5 X; lExdIICT6 X или lExdIICT5 X | |
|
Габаритные размеры, мм, не более - длина монтажной части - длина наружной части - габаритные размеры корпуса, ширина х высота |
3158 203 155x95 | |
|
Масса, кг, не более |
1,6 | |
|
Вероятность безотказной работы за 2000 ч, не менее |
0,8 | |
|
Средний срок службы, лет, не менее (при номинальной температуре применения) |
6 | |
|
’■* Значение допускаемой основной погрешности выбирается из значений, установленных в процентах от диапазона измерений, выбранного при заказе, или в градусах Цельсия, в зависимости от того, что больше. | ||
Таблица 3 - Основные метрологические и технические характеристики преобразовате-лей температуры Метран-286, Метран-28б-Ех
|
Наименование характеристик |
Метран-286 |
|
1 |
2 |
|
Диапазон измеряемых температур, °C |
от - 50 до 500 |
|
Условное обозначение НСХ по ГОСТ 6651-2009 |
PtlOO |
|
Пределы допускаемой основной приведенной погрешности, % |
±0,15 |
|
Пределы допускаемой основной абсолютной погрешности, °C |
±0,4 |
|
Выходной сигнал |
4-20 мА; HART |
|
Температура окружающей среды, °C |
от - 50 до 85 |
|
Дополнительная погрешность, вызванная изменением температуры окружающего воздуха в диапазоне измеряемых температур, выраженная в процентах от диапазона изменения выходного сигнала, на каждые 10 °C, % |
±0,05 |
|
Показатель тепловой инерции, с, не более |
40 |
|
Напряжение питания, В - для всех исполнений кроме Exia - для исполнения Exia |
от 18 до 42 от 18 до 24 |
|
Сопротивление нагрузки, Ом, не более - для исполнений кроме Exia и HART - для исполнения Exia - для исполнения HART |
500 250 250 |
|
Пульсация выходного сигнала, % от диапазона изменения выходного сигнала, не более |
0,25 |
|
Мощность, Вт, не более - для всех исполнений кроме Exia - для исполнения Exia |
1,0 0,5 |
|
Устойчивость к воздействию внешнего переменного магнитного поля |
частота (50±1) Гц напряженность до 400 А/м |
|
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008 |
группы VI, G1 |
|
Диапазон температур при транспортировании, °C |
от - 50 до 50 |
|
Максимальная влажность окружающего воздуха в транспортной таре при температуре 35 °C, %, не более |
98 |
Окончание таблицы 3
|
1 |
2 |
|
Степень защиты от воды и пыли по ГОСТ 14254-96 |
IP 65 |
|
Маркировка взрывозащиты по ГОСТ Р 51330.0-99 |
0ExiaIICT6 X или 0ExiaIICT5 X; lExdIICT6 X или lExdIICT5 X |
|
Габаритные размеры, мм, не более - длина монтажной части - длина наружной части - габаритные размеры корпуса, ширина х высота |
3158 203 155x95 |
|
Масса, кг, не более |
1,6 |
|
Вероятность безотказной работы за 2000 ч, не менее |
0,8 |
|
Средний срок службы, лет, не менее (при номинальной температуре применения) |
8 |
|
Значение допускаемой основной погрешности выбирается из значений, установленных в процентах от диапазона измерений, выбранного при заказе, или в градусах Цельсия, в зависимости от того, что больше. | |
Знак утверждения типа
наносится на табличку ПТ способом лазерной маркировки, механической гравировки или другим способом, принятым на предприятии-изготовителе, а также типографским способом титульный лист руководства по эксплуатации и паспорта.
Комплектность
Комплектность поставки ПТ приведена в таблице 4.
Таблица 4
|
Наименование |
Обозначение |
Кол-во |
Примечания |
|
1 |
2 |
3 |
4 |
|
Преобразователь температуры |
Метран-281 Метран-281-Exia Метран-281-Exd Метран-286 Метран-286-Exia Метран-286-Exd Метран-288 Метран-288-Exia Метран-288-Exd |
1 шт. |
1. По заказу и в количестве, указанном в заказ-наряде. 2. ПТ взрывозащищенного исполнения Exd поставляются с кабельным вводом 251.01.08.000 или 251.01.09.000. Допускается применение потребителем других кабельных вводов, сертифицированных в установленном порядке на соответствие требованиям ГОСТ Р 51330.1. Кабельный ввод оговаривается при заказе |
Окончание таблицы 4
|
1 |
2 |
3 |
4 |
|
Руководство по эксплуатации |
281.01.00.000 РЭ |
1 экз. |
На 10 штук ПТ и меньшее количество при поставке в один адрес |
|
Паспорт |
281.01.0.000 ПС 286.01.0.000 ПС |
1 экз. |
Hal ПТ |
|
Методика поверки |
МИ 280.01.00-2013 |
1 экз. |
Поставляется по требованию заказчика |
Поверка
Осуществляется по документу МИ 280.01.00-2013 «Преобразователи температуры Метран-280, Метран-280-Ех. Методика поверки», утвержденному ГЦИ СИ ФБУ «Челябинский ЦСМ» в июне 2013 г.
Основные средства поверки приведены в таблице 5.
Таблица 5
|
Наименование и тип средства поверки |
Основные метрологические характеристики |
|
Термометр сопротивления эталонный типаЭТС-100 |
Диапазон измерения температуры от минус 196 °C до 0,01 °C, 3-ий разряд |
|
Термометр сопротивления эталонный типаЭТС-100 |
Диапазон измерения температуры от 0,01 °C до 660,323 °C, 3-ий разряд |
|
Преобразователь термоэлектрический платинородий-платиновый эталонный типа ППО |
Диапазон измерения температуры от 300 °C до 1200 °C, 2-го разряда |
|
Мультиметр многоканальный прецизионный типа МЕТРАН-514-ММП |
Диапазон измерения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности 0,0065 % ИВ* + 0,25 мкА. Диапазон измерения напряжения постоянного тока от 0 до 1,1 В, от 0 до 200 мВ, пределы допускаемой основной погрешности 0,005 % ИВ* + 2 мкВ. Диапазон измерения сопротивления от 0 до 2000 Ом, пределы допускаемой основной погрешности 0,0025 % ИВ* + 0,005 Ом |
|
*ИВ - значение текущей измеряемой величины. | |
Сведения о методах измерений
содержатся в документе 281.01.00.000 РЭ «Преобразователи температуры Метран-280, Метран-280-Ех. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия».
ГОСТ 6651-2009 «Преобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
ТУ 4211-007-12580824-2002 «Преобразователи температуры Метран-280, Метран-280-Ех. Технические условия».
