Термопреобразователи с унифицированным выходным сигналом Метран-2700
| Номер в ГРСИ РФ: | РБ 03 10 4017 14 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | АО «Промышленная группа «Метран», г. Челябинск |
Термопреобразователи с унифицированным выходным сигналом Метран-2700 (далее -ТП) предназначены для измерений температуры нейтральных, а также агрессивных сред, поверхностей и малогабаритных подшипников.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4017 14 |
| Наименование | Термопреобразователи с унифицированным выходным сигналом Метран-2700 |
| Год регистрации | 2014 |
| Номер сертификата | 9186 |
| Дата регистрации | 2014-05-29 |
| Срок действия | 2018-08-08 |
| Получатель сертификата | ЗАО "ПГ "МЕТРАН", г. Челябинск, Россия (RU) |
Производитель / Заявитель
ЗАО "ПГ "МЕТРАН"
Адрес: Комсомольский пр., 29, г. Челябинск, 454138
Контакты: (351)741-46-51, 798-85-10
Поверка
| Межповерочный интервал / Периодичность поверки | 12/24 мес. |
| Методика поверки | Поверка проводится по: МИ 4211-018-2008 (для средств измерений, изготовленных до 01.09.2013); МИ 4211-018-2013 (для средств измерений, изготовленных после 01.09.2013). Межповерочный интервал - не более 12 мес. (термопреобразователи с преобразователями термоэлектрическими с НСХ типа N, К, S, В), не более 24 мес. (термопреобразователи с термопреобразователями сопротивления с НСХ типа 100П, PtlOO, 50М, 100М). |
| Признание поверки | Первичная при выпуске из производства: Челябинский ЦСМС (номер реестра - №039, шифр поверительного клейма - ГА)(НТК №05-14). |
Поверители
Скачать
|
Описание типа РБ 03 10 4017 14 [2014-08-08]
rb-03-10-4017-14_2014-08-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4017 14 [2009-05-22]
rb-03-10-4017-14_2009-05-22.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи с унифицированным выходным сигналом Метран-2700 (далее -ТП) предназначены для измерений температуры нейтральных, а также агрессивных сред, поверхностей и малогабаритных подшипников.
Описание
Принцип действия ТП основан на преобразовании сигнала первичного преобразователя (ПП) в унифицированный выходной сигнал постоянного тока 4-20 мА или 20-4 мА измерительным преобразователем (ИП). ИП может встраиваться в соединительную головку или монтироваться на рейке DIN.
ТП подразделяются:
- по типу применяемых ПП - на ТП с преобразователями термоэлектрическими (номинальная статическая характеристика преобразования (НСХ) типа К, N, S, В по ГОСТ 6616-94) и с термопреобразователями сопротивления (НСХ типа 100П, PtlOO, 50М, 100М по ГОСТ 6651-2009);
- по связи между входными и выходными цепями - ТП без гальванической связи.
Внешний вид ТП представлен на рисунке 1.

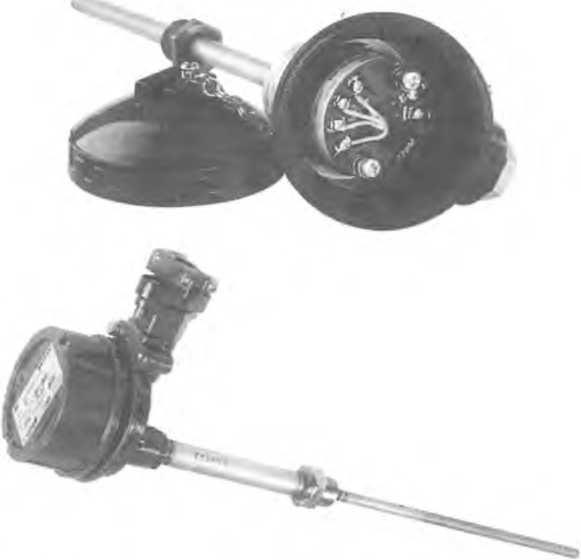

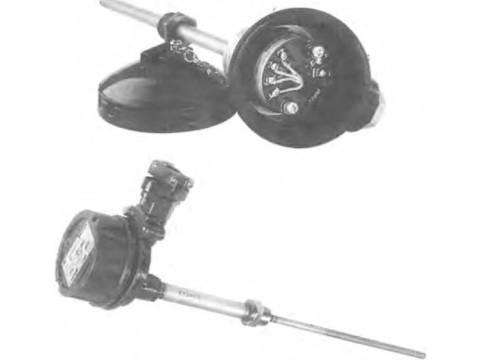

Рисунок 1 - Термопреобразователи с унифицированным выходным сигналом Метран-2700
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей является неизменяемым и не считываемым. Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные ПО приведены в таблице 1.
|
Таблица |
- Идентификационные данные программного обеспечения | |||
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Метран-270 |
280_REL.HEX |
5.2.2 |
00611В65 |
CRC32 |
Технические характеристики
Метрологические и технические характеристики ТП представлены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики термопреобра-зователей с унифицированным выходным сигналом Метран-2700
|
Наименование характеристик |
Значение характеристик |
|
1 |
2 |
|
Диапазон измеряемых температур для ТП с НСХ, °C РН 00 100П 50М, 100М К N S В |
от - 50 до 600 от - 50 до 500 от - 50 до 180 от - 40 до 1000 от - 40 до 1200 от 0 до 1300 от 600 до 1600 |
|
*) Пределы допускаемой основной приведенной погрешности, % - для ТП с НСХ типа PtlOO, 100П, 50М, 100М - для ТП с НСХ типа К, N, S, В |
±0,15; ±0,25 ±0,25; ±0,5 |
|
*) Пределы допускаемой основной абсолютной погрешности, °C - для ТП с НСХ типа PtlOO, 100П - для ТП с НСХ типа 50М, 100М - для ТП с НСХ типа К, N, S, В |
±0,4 ±0,5 ±1,0 |
Продолжение таблицы 2
|
1 |
2 |
|
Температура окружающей среды, °C |
от - 51 до 85 |
|
Дополнительная погрешность, вызванная изменением температуры окружающего воздуха в рабочем диапазоне температур, выраженная в процентах от диапазона изменения выходного сигнала, на каждые 10 °C, % |
±0,1 |
|
Показатель тепловой инерции, с, не более - для ТП с НСХ типа PtlOO, 100П, 50М, 100М - для ТП с НСХ типа К, N, S, В |
80 500 |
|
Выходной сигнал, мА |
4-20; 20-4 |
|
Напряжение питания, В для всех исполнений кроме Exia для исполнения Exia |
от 12 до 42 от 12 до 24 |
|
Сопротивление нагрузки, Ом, не более |
1224 |
|
Пульсация выходного сигнала, % от диапазона изменения выходного сигнала, не более |
0,25 |
|
Мощность, Вт, не более - для всех исполнений кроме Exia - для исполнения Exia |
1,2 0,58 |
|
Устойчивость к воздействию внешнего переменного магнитного поля |
частота (50±1) Гц напряженность до 400 А/м |
|
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931 |
группы N2, VI, V2, G1 |
|
Диапазон температур при транспортировании, °C |
от - 50 до 50 |
|
Максимальная влажность окружающего воздуха в транспортной таре при температуре 35 °C, %, не более |
98 |
|
Степень защиты от воды и пыли |
IP 65 |
|
Вид взрывозащиты |
«искробезопасная электрическая цепь» уровня «ia»; «взрывонепроницаемая оболочка» |
|
Габаритные размеры, мм, не более - длина монтажной части - длина наружной части - габаритные размеры корпуса, ширина х высота - длина удлинительного кабеля |
10008 323 110x105 10040 |
|
Масса, кг, не более |
9 |
|
Вероятность безотказной работы за 1000 ч, не менее |
0,8 |
Окончание таблицы 2
|
1 |
2 |
|
Средний срок службы лет, не менее (при номинальной температуре применения) - для ТП с НСХ типа PtlOO, 100П |
8 |
|
- для ТП с НСХ типа 50М, 100М |
8 |
|
- для ТП с НСХ типа К |
6 |
|
- для ТП с НСХ типа N |
6 |
|
Средний ресурс работы для ТП с НСХ типа S, В (при номинальной температуре применения), ч |
6000 |
|
*) Значение допускаемой основной погрешности выбирается из значений, установленных в процентах от диапазона измерений, выбранного при заказе, или в градусах Цельсия, в зависимости от того, что больше. | |
Знак утверждения типа
наносится на табличку ТП способом лазерной маркировки, механической гравировки или другим способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность
Комплектность поставки ТП приведена в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Кол-во |
Примечания |
|
Термопреобразователь с унифицированным выходным сигналом |
Метран-2700 |
1 шт. | |
|
Руководство по эксплуатации |
СПГК.5242.000.00 РЭ |
1 экз. |
На 10 штук ТП и меньшее количество при поставке в один адрес |
|
Паспорт |
СПГК.5242.000.00 ПС |
1 экз. | |
|
Методика поверки |
МИ 4211-018-2013 |
1 экз. |
Поверка
Осуществляется по документу МИ 4211-018-2013 «Термопреобразователи с унифицированным выходным сигналом Метран-2700. Методика поверки», утвержденному ГЦИ СИ ФБУ «Челябинский ЦСМ» в июне 2013 г.
Основные средства поверки приведены в таблице 4.
Таблица 4
|
Наименование и тип средства поверки |
Основные метрологические характеристики |
|
Термометр сопротивления эталонный типа ЭТС-100 |
Диапазон измерения температуры от минус 196 °C до 0,01 °C, 3-ий разряд |
|
Термометр сопротивления эталонный типа ЭТС-100 |
Диапазон измерения температуры от 0,01 °C до 660,323 °C, 3-ий разряд |
|
Преобразователь термоэлектрический платинородий-платиновый эталонный типа ППО |
Диапазон измерения температуры от 300 °C до 1200 °C, 2-го разряда |
|
Мультиметр многоканальный прецизионный типа МЕТРАН-514-ММП |
Диапазон измерения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности 0,0065 % ИВ* + 0,25 мкА. Диапазон измерения напряжения постоянного тока от 0 до 1,1 В, от 0 до 200 мВ, пределы допускаемой основной погрешности 0,005 % ИВ* + 2 мкВ |
|
Преобразователь термоэлектрический платинородий-платинородие-вый эталонный типа ПРО |
Диапазон измерения температуры от 600 °C до 1800 °C, 2-го разряда |
|
*ИВ - значение текущей измеряемой величины. | |
Сведения о методах измерений
содержатся в документе СПГК.5242.000.00 РЭ «Термопреобразователи с унифицированным выходным сигналом Метран-2700. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
ГОСТ 6651-2009 «Преобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия».
ТУ 4211-018-51453097-2008 «Термопреобразователи с унифицированным выходным сигналом Метран-2700. Технические условия».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
