Термопреобразователи сопротивления ТС005

Назначение

Термоиреобразователи сопротивления ГС005 предназначены,.для измерений темпера-туры различных сред (пар, вода, газ, сыпучие материалы, химические реагенты и т.п.), исагрсе сивйых к стали. марки 12X18HWT.

Описание

Принцип действия основан на зависимости электрического сопротивления чувствительного элемента пт измеряемой температуры,.

Конструктивно гермоиреобразбнатеяя ео-яромлвления ТС005 представлжА собой де-разборную конструкцию, основу которой еоставлает уэе.ч чувствительного элемента, защитный корпус и коммутагшонная головка.

■1ермогфеобраэ0яате.-ш сойротивлення ТС005 имеют номиаааы!ую статическую характеристику 50М, 1О0М, SOH, 1 ООП, PtlGO по ГОСТ 6651-2009; выпускаются в модафикациях от ТС015доТС255.

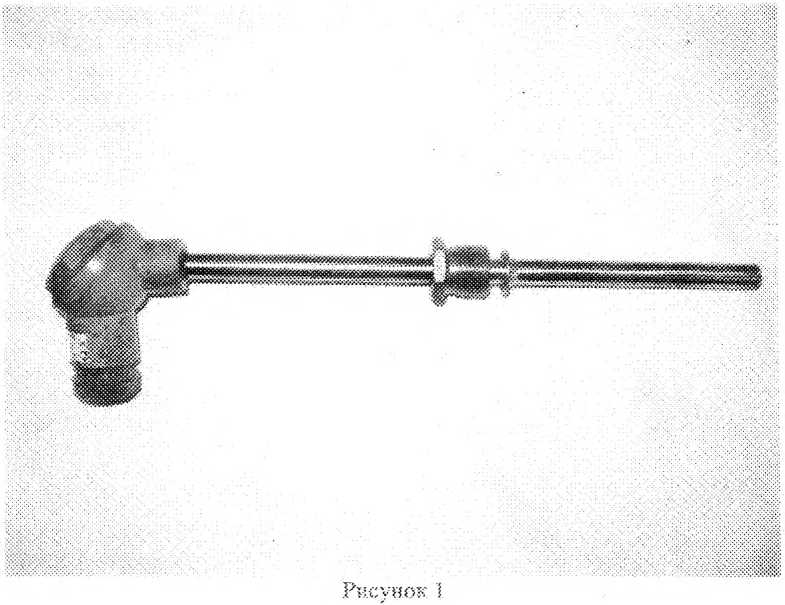

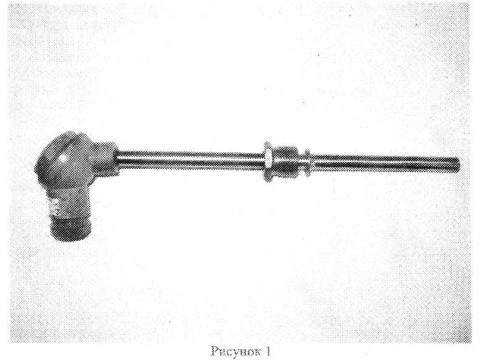

Внешний вид знрмопрейбразнйагеля сопротивления предстаняен на. рисунке 1.

Мифологические и технические характеристики

Дианато н и з мерен и й:

- для "ГС медных......от миауе 180 до плюс 2U0: "С:

* для ГС платиновых- &х минус 1.9.6 до пяюс 250 "'С.

Класе допуска - А, В, С в соствстетййи е ГОСТ 66.51-2009.

Время термической реакции .для "ГС:

■ модифйкаинй TC0I5. ТС025, ТС035, "ГС645, ГС055, ТС0В5; TCQ75 не более 30 с;.

• модификаций "ГС 125 не более 20 С

- модификаций ТС 1'15. ТС145 не более 10 с.

Условнее давление измеряемой среды для ТС:

- модифт»каний 'ГСОi5, ТС025. ТС 125 нс нормируется.

- модификаций ТСО35. ГС045. "1С055. 1(5)65, TCG75, ТС985, ТС105, ТС145 не более 6.3 МПа.

- модификаций ТС 115 не 10 МПА;

- модификаций ТСО95 не белее (М МПа.

Устойчивость к механическим воздействиям. - вибропрочшяе, виб[х>устойчивые. ударе ■ прочные •■■•■• ’соответствуют исполнению N 3 не ГОСТ Р 52931- 2008.

’Защитный корпус термопреобразовй'; елей сопротивления выполнен из е юли. I2XI8141 ОТ.

Длина погружаемой части от 60 Др 3156 диаметр корпуса 6, S.. 10 мм.

Способ крепдеаия термопрео^разоватрлей сбпрптиМой.ия ;

• штуцер приварной 1420x1.5 или М27х2;

• штуцер подвижней М20х1,5-.

> свободная установка & фепдо.

Схема соединения внутренних проводников термопреобраховатейей соиротавденив ' двух, тре х.. четырех п ре во днаи.

Термовреобратоватеди сопротиалеаия рдботоеноеобим при температуре окружаютцеп среды от минус 50 до плюс 85 *С. относительной илажноетн 100 % при темаергстуре 40 ■;'С. атмоеферном даиленйн от. 66 дс> 1('ч>,7 кПа, (группа Д2 и Г’2 но ГОСТ Р 52931--20681 Злагозащипвцшое гь тормопреобразоаагелей сеппотивлеййя спотаететвует кодт i2 51 ГОСТ 14254.

Знак у гвержделни типа

па паспорт з ияет рафеким сноепбдм.

КсмзтлектнВетв ередетва атмерешш

вместе с термонреобразователем сштротиваойпа постав^тяется наеяерт и руководство по эко готуатации.

Поверка

осунтестнляетоя но ГОСТ 8.46.1-20(6? гГСИ 'Гермонреобрааеббтсли. сопротивления ил шнпины, меди и никеля. Методика поверки».

Сведения о методиках (методах) и штрсний

Сведения о методиках (методах) измерений приведены в Руководстве по зкевлтатаннн.

РЭ 42} 1-0OI-I8121252CG08.

Нерматинивп: и технические документы, усч анав.тиваннцие лребевапи^ чтреобрачователим сопритнвяекпя 'ГС095

1 ТУ421 Ь-001-1.8121.253-2008 еТйрмри'рей^рачоиатеяц сбпротиввентн условия»

копия в

аФ’Г -

2 ; ОС I 6651’2009 етеркюяреобразовятелн согфотштшя из шахйны, мед» я никеля. Общие технические требования и методы яс-пытаняй».

3 ГОСТ Р 52931 "2008 «Приборыконтроля н регулирования технологически,*, пронес-сов. Общие технические условия»

4 ГОСТ X.558-2009 «ГСИ. Государет&енная поверочная схема для средств измерений температуры».

Рекомендации к применению

- яри осуществлений лроя^воцстве-янсго ■ контроля, за соблюдением ■'установленных зако-нодатедьетвом Российской Федерации требований арфмыщлеиной безопасности к эксплуатации опасного произведутяенното объекта»

- яри выполнении работ по оценке соответствия продукций и иных объектов обязательным требованиям и соответствии с закоаодазепьстяом Российской Федерации <;:» техническом регулирований..

Ия тшшшель

Общество с ограниченной ответственностью «Н&учаощроизводсттщый. центр «НАВИГАТС'?Р-» (ООО «ННД «НАВИГАГОР»)

11 ?5‘-Й; г. Москва, Соловьиный, проезд, д. 2, офис 1

Тея. (495) 200'35’74

Е-пш! I; пат; gatOK’t@aHn«net.ru

lk-ны нательный центр

Федералвкое бюджетное у-дрезкден'не «Гбсударотнениадй региональный центр стандартизация, мегролщ'яи и испытаний я г. Москве» (б)»У «Р«.ытест--Моекиа.>>1

117418, г. Москва, Нахимовский ирсспекз, 31

vvmw. rosiest ла, 1п0>@ rosiest. га

Аттестат аккредитации ГЦИ СИ. (-91>У ■бяяг игог-Москва:»» ио цроведенню испытаний срадезд измерения в iienax. утверждения тина № 30010-10 от 15 03.2010 г.

Заместитель

С,С. Голубев

Руководителя Фебрильного агентства но техническому регугщряваяию i г мегразогаи

КОПИЯ ВЕРНА,
