Термопреобразователи сопротивления ТСП-1199, ТСМ-1199
| Номер в ГРСИ РФ: | РБ 03 10 0905 16 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | НП ООО "Энергоприбор", с/с Луговослободской, Минская обл. |
|
Описание типа РБ 03 10 0905 16 [2016-06-21]
rb-03-10-0905-16_2016-06-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 0905 16 [2012-07-17]
rb-03-10-0905-16_2012-07-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 0905 16 [2011-11-15]
rb-03-10-0905-16_2011-11-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 0905 16 [2011-08-09]
rb-03-10-0905-16_2011-08-09.pdf
|
Скачать |
Термопреобразователи сопротивления ТСП-1199, ТСМ-1199 (далее -
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 0905 16 |
| Наименование | Термопреобразователи сопротивления ТСП-1199, ТСМ-1199 |
| Год регистрации | 2016 |
| Номер сертификата | 10452 |
| Дата регистрации | 2016-05-31 |
| Срок действия | 2021-05-31 |
| Получатель сертификата | НП ООО "Энергоприбор", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
НП ООО "Энергоприбор"
Адрес: ул. Акад. А.К.Красина, 99-17, г. Минск, 220109
Контакты: (017)299-45-57, 299-34-74 / 299-35-79 / energopribor@energopribor.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.461-2009. |
Поверители
Скачать
|
Описание типа РБ 03 10 0905 16 [2016-06-21]
rb-03-10-0905-16_2016-06-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 0905 16 [2012-07-17]
rb-03-10-0905-16_2012-07-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 0905 16 [2011-11-15]
rb-03-10-0905-16_2011-11-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 0905 16 [2011-08-09]
rb-03-10-0905-16_2011-08-09.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи сопротивления ТСП-1199, ТСМ-1199 (далее -
термопреобразователи) предназначены для измерения температуры газообразных, жидких, твердых сред, неагрессивных материалу защитного корпуса.
Область применения - наука, предприятия химической, нефтехимической промышленности, а также другие области хозяйственной деятельности.
Описание
Принцип действия термопреобразователей основан на изменении активного сопротивления чувствительного элемента (далее - ЧЭ) при изменении температуры.
Термопреобразователи представляет собой тонкостенный металлический корпус, в который вставляется платиновый или медный ЧЭ с выводными проводами.
Термопреобразователи ТСП-1199, ТСМ-1199 имеют 27 исполнений (4, 5, 6, 11, 011, 12, 13, 013, 14, 014, 16, 21, 021, 22, 39, 039, 23, 24, 38, 038, 41,44, 45, 46, 48, 48У, 49) в зависимости от конструкции защитного корпуса, номинального давления, длины и диаметра монтажной части.
Защитный корпус термопреобразователей выполнен из стали 12Х18Н10Т по ГОСТ 5632.
Внешний вид термопреобразователей приведен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) приведено в приложении А.

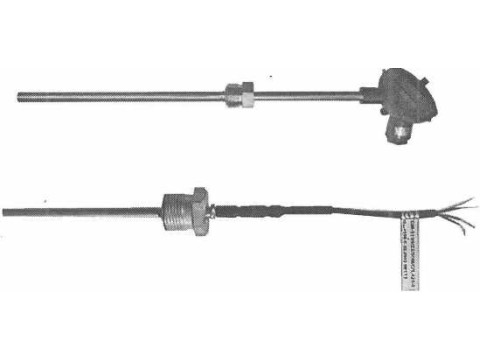

Рисунок 1 - Внешний вид термопреобразователей сопротивления ТСП-1199 и ТСМ-1199
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические характеристики термопреобразователей приведены в таблицах 1-6.
Таблица 1 - Технические характеристики термопреобразователей
|
Исполнение ТСП (ТСМ) |
Время термической реакции ТСП (ТСМ), с, не более |
Номинальное давление PN, МПа |
Длина монтажной части, (1_±1), мм |
Диаметр монтажной части, (D±0,3) мм |
Масса, кг, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
4 |
8(12) |
— |
20-200 |
4 |
0,06 |
|
10 (14) |
20-320 |
5 | |||
|
12(16) |
6 | ||||
|
5 |
12 (16) |
— |
80 |
6 |
0,20 |
|
6 |
6(10) |
— |
60-200 |
3 |
0,04 |
|
8 (12) |
60-320 |
4 |
0,05 | ||
|
10 (14) |
5 |
0,06 | |||
|
11,011 |
25 (25) |
10,0 |
60-3150 |
10 |
1,00 |
|
12 |
25 (25) |
0,4 |
80-3150 |
10 |
1,00 |
|
13, 013 |
18 (18) |
6,3 |
80-2000 |
10(8) |
0,60 |
|
14, 014 |
18 (18) |
10,0 |
40-1600 |
8 |
0,50 |
|
16 |
12(16) |
6,3 |
50-320 |
Ю(6) |
0,30 |
|
21, 021 |
8(12) |
6,3 |
40-320 |
4 |
0,20 |
|
10(14) |
40-500 |
5 | |||
|
12(16) |
40-630 |
6 |
0,30 | ||
|
22 |
8(12) |
0,4 |
80-320 |
4 |
0,30 |
|
10 (14) |
80-500 |
5 | |||
|
12 (16) |
80-630 |
6 | |||
|
18 (18) |
80-1000 |
8 |
0,50 | ||
|
23 |
8(12) |
0,4 |
40-320 |
4 |
0,15 |
|
10(14) |
40-500 |
5 |
0,40 | ||
|
12 (16) |
40-630 |
6 | |||
|
18 (18) |
8 | ||||
|
24 |
18(18) |
0,4 |
160-1000 |
6,5 (7,5) |
0,50 |
|
38, 038 |
8(12) |
2,5 |
40-200 |
4 |
0,20 |
|
10 (12) |
40-500 |
5 | |||
|
12 (16) |
6 |
0,20 | |||
|
18 (18) |
8 | ||||
|
39, 039 |
6(10) |
2,5 |
40-200 |
3 |
0,04 |
|
8(12) |
40-500 |
4 |
0,20 | ||
|
10(14) |
5 | ||||
|
12 (16) |
6 |
0,25 | |||
|
20 (20) |
8 |
0,30 | |||
|
41 |
8(12) |
— |
20-250 |
4 |
0,02 |
|
10 (14) |
5 | ||||
|
12(16) |
6 |
0,10 | |||
|
18(18) |
8 | ||||
|
44 |
10(14) |
— |
20 (25) |
5 |
0,02 |
|
45 |
20 (20) |
— |
30 |
8 |
0,03 |
|
46 |
8(12) |
— |
20-100 |
4 |
0,02 |
|
10(14) |
5 | ||||
|
12 (16) |
6 |
.0,03.^ | |||
|
20 (20) |
8 - / |
‘ ... / //
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
|
48 48У |
8 (12) |
— |
116 |
4 |
0,04 |
|
100 | |||||
|
49 |
10 (14) |
— |
40-80 |
6,6(5,5) |
0,05 |
|
Примечания: 1. Масса термопреобразователей исполнений 4, 6, 39, 039, 41, 44 - 46, 48, 48У, 49 указана без учета массы кабеля. 2. Длина кабеля LK определяется по требованию потребителя. 3. Приведенные значения PN соответствуют максимальным величинам. В каждом конкретном случае величина PN определяется по ГОСТ 356 на основании требования потребителя: рабочее давление Рр при наибольшей температуре среды. | |||||
Таблица 2 - Диапазон измерений термопреобразователей
|
Исполнения термопреобразователей |
Тип термопреобразователей | |
|
ТСП-1199 |
ТСМ-1199 | |
|
Диапазон измерений, °C | ||
|
11-14, 011, 013, 014, 16, 21, 021, 22, 23 |
от -50 до +600 |
от -50 до +180 |
|
38, 038 |
от -50 до +200 | |
|
4, 39, 039, 41, 48, 48У, 49 |
от -50 до +350 |
от -50 до +180 |
|
44, 45 |
от -50 до +200 |
от -50 до +150 |
|
46 |
от -50 до +350 |
от -50 до +150 |
|
5, 24 |
от -50 до +150 | |
|
6 |
от -50 до +180 | |
Примечание - Рабочий диапазон температур конкретного термопреобразователя определяется при заказе.
Таблица 3 - Диапазон измерений платиновых термопреобразователей в зависимости от класса допуска
|
Класс допуска по ГОСТ 6651 |
Диапазон измерений, °C | |
|
проволочный ЧЭ |
пленочный ЧЭ | |
|
АА |
от -50 до +250 |
от 0 до +150 |
|
А |
от -50 до +450 |
от -30 до +300 |
|
В |
от -50 до +600 |
от -50 до +500 |
|
С |
от -50 до +600 |
от -50 до +600 |
Таблица 4 - Классы допуска термопреобразователей
|
Тип термопреобразователей | |||
|
ТСП-1199 |
т |
СМ-1199 | |
|
класс допуска по ГОСТ 651 |
допуск, °C |
класс допуска по ГОСТ 6651 |
допуск, °C |
|
АА |
±(0,1+0,0017-|t|) |
— |
— |
|
А |
±(0,15+0,002-|t|) |
— |
— |
|
В |
±(0,3+0,005-|t|) |
в |
±(0,3+0,005 |t|) |
|
С |
±(0,6+0,01-|t|) |
с |
±(0,6+0,01 |t|) |
|
Примечания: 1.1-значение измеряемой температуры, °C. 2. Классы допуска АА и А только для термопреобразователей с 3-х и 4-х проводной схемой соединения внутренних проводов. | |||
Значения электрического сопротивления изоляции термопреобразователей при различных температурах не менее значений, указанных в таблице 5.
Таблица 5 - Электрическое сопротивление изоляции термопреобразователей
|
Диапазон температур, °C |
Электрическое сопротивление изоляции, МОм |
|
15-35 |
100 |
|
100-250 |
20 |
|
251 -450 |
2 |
|
451 -600 |
0,5 |
Степень защиты термопреобразователей от воздействия пыли и воды IP54 по ГОСТ 14254-96.
Минимальная глубина погружения термопреобразователей приведена в таблице 6.
Таблица 6 - Минимальная глубина погружения термопреобразователей
|
Тип термопреобразователя |
Диаметр монтажной части, мм |
Вид ЧЭ |
Класс допуска по ГОСТ 6651 | |||
|
АА |
А |
в |
С | |||
|
Минимальная глубина погружения, мм | ||||||
|
ТСП-1199 |
3 |
пленочный |
40 |
40 |
35 |
35 |
|
проволочный |
60 |
60 |
55 |
55 | ||
|
4 |
пленочный |
40 |
40 |
35 |
35 | |
|
проволочный |
60 |
60 |
55 |
55 | ||
|
5 |
пленочный |
40 |
40 |
35 |
35 | |
|
проволочный |
65 |
65 |
60 |
60 | ||
|
6 |
пленочный |
45 |
45 |
40 |
40 | |
|
проволочный |
70 |
70 |
65 |
65 | ||
|
8 |
пленочный |
55 |
55 |
50 |
50 | |
|
проволочный |
80 |
80 |
75 |
75 | ||
|
10 |
пленочный |
75 |
75 |
70 |
70 | |
|
проволочный |
90 |
90 |
85 |
85 | ||
|
ТСМ-1199 |
4 |
пленочный |
— |
— |
35 |
35 |
|
проволочный |
— |
— |
55 |
55 | ||
|
5 |
пленочный |
— |
— |
35 |
35 | |
|
проволочный |
— |
— |
60 |
60 | ||
|
6 |
пленочный |
— |
— |
40 |
40 | |
|
проволочный |
— |
— |
65 |
65 | ||
|
8 |
пленочный |
— |
— |
50 |
50 | |
|
проволочный |
— |
— |
75 |
75 | ||
|
10 |
пленочный |
— |
— |
70 |
70 | |
|
проволочный |
— |
— |
85 |
85 | ||
|
Примечания: 1. Минимальная глубина погружения и длина монтажной части равны для термопреобразователей с монтажной длиной менее или равной 60 мм. 2. Для термопреобразователей с номинальным сопротивлением 1000 Ом минимальная глубина погружения для всех диаметров монтажной части увеличивается на 20 мм. | ||||||
Условия эксплуатации:
- температура окружающего воздуха от минус 30 до плюс 50 °C;
- относительная влажность воздуха не более 95 % при температуре 35 °C;
- синусоидальные вибрации в диапазоне частот от 10 до 55 Гц с амплитудой смещения 0,35 мм.
Условия транспортирования:
- температура окружающей среды от минус 50 до плюс 50 °C;
- относительная влажность воздуха (95 ± 3) % при 35 °C;
- синусоидальные вибрации в диапазоне частот от 10 до 55 Гц с амплитудой смещения 0,35 мм;
- удары со значением ударного (пикового) ускорения 98 м/с2 и длительностью ударного импульса 16 мс, число ударов (1000 ±10) для каждого направления.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на пластиковую самоклеющуюся пленку, наклеенную на клеммную головку термопреобразователя, а также указывается в паспорте на термопреобразователи.
Комплектность
Комплект поставки термопреобразователей должен соответствовать приведенному в таблице 7.
Таблица 7 - Комплект поставки термопреобразователей
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь |
РЮДК.01.ХХХ.000 |
1 шт. |
|
Паспорт |
РЮДК.01.ХХХ.000 ПС |
1 экз. |
|
Примечание - Позиции «XXX» заполняются в зависимости от исполнения термопреобразователя | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 6651-2009
ГОСТ 8.461-2009
ТУ РБ 37418148.004-99
Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Термопреобразователи сопротивления ТСП-1199, ТСМ-1199. Технические условия.
Заключение
Термопреобразователи сопротивления ТСП-1199, ТСМ-1199 соответствуют требованиям ТУ РБ 37418148.004-99, ГОСТ 6651-2009, ГОСТ 8.461-2009.
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
