Термопреобразователи с унифицированным выходным сигналом Метран-270, Метран-270-Ех
| Номер в ГРСИ РФ: | РБ 03 10 2025 16 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | АО «Промышленная группа «Метран», г. Челябинск |
Термопреобразователи с унифицированным выходным сигналом Метран-270, Метран-270-Ех (далее - ТП) предназначены для измерения температуры различных сред путем преобразования сигнала первичного преобразователя температуры в унифицированный выходной сигнал постоянного тока. Использование ТП допускается в нейтральных, а также агрессивных средах, по отношению к которым материал. защитной арматуры яв
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 2025 16 |
| Наименование | Термопреобразователи с унифицированным выходным сигналом Метран-270, Метран-270-Ех |
| Год регистрации | 2016 |
| Номер сертификата | 10824 |
| Дата регистрации | 2016-12-22 |
| Срок действия | 2021-09-09 |
| Получатель сертификата | АО "ПГ "МЕТРАН", г. Челябинск, Россия (RU) |
Производитель / Заявитель
АО "ПГ "МЕТРАН"
Адрес: Комсомольский пр., 29, г. Челябинск, 454138
Контакты: (351)741-46-51, 798-85-10
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по 271.01.00.000 РЭ (2011 г.) в т.ч. и для находящихся в эксплуатации. |
| Признание поверки | Первичная при выпуске из производства: Челябинский ЦСМС (номер реестра - №039, шифр поверительного клейма - ГА)(НТК №10-03), АО "ПГ "Метран" (аттестат аккредитации - №RA.RU.311702, шифр поверительного клейма - ДАВ)(НТК №12-16). |
Поверители
Скачать
|
Описание типа РБ 03 10 2025 16 [2017-03-28]
rb-03-10-2025-16_2017-03-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2025 16 [2009-01-08]
rb-03-10-2025-16_2009-01-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2025 16 [2012-08-02]
rb-03-10-2025-16_2012-08-02.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи с унифицированным выходным сигналом Метран-270, Метран-270-Ех (далее - ТП) предназначены для измерения температуры различных сред путем преобразования сигнала первичного преобразователя температуры в унифицированный выходной сигнал постоянного тока. Использование ТП допускается в нейтральных, а также агрессивных средах, по отношению к которым материал. защитной арматуры яв
ляется коррозионностойким. ТП Метран-270-Ех могут применяться во взрывоопасных зонах.
Описание
Принцип действия ТП основан на преобразовании сигнала первичного преобразователя температуры в унифицированный выходной сигнал постоянного тока измерительным преобразователем (ИП), который установлен непосредственно в корпусе соединительной головки первичного преобразователя.
ТП состоят из первичного преобразователя температуры и измерительного преобразователя.
Типы первичных преобразователей — преобразователь термоэлектрический ТХА по ГОСТ 6616-94, термопреобразователи сопротивления ТСМ и ТСП по ГОСТ 6651-2009.
В зависимости от типа первичного преобразователя ТП изготавливаются следующих моделей; ТХАУ Метран-271, ТСМУ Метран-274, ТСПУ Метран-276, ТХАУ Метран-271-Ех, ТСМУ Метран-274-Ех, ТСПУ Метран-276-Ех.
Внешний вид термопреобразователей представлен на рисунке 1.
ТХАУ Метран-271
ТСМУ Метран-274
ТСПУ Метран-276
ТХАУ Метран-271-Ех
ТСМУ Метран-274-Ех
ТСПУ Метран-276-Ех

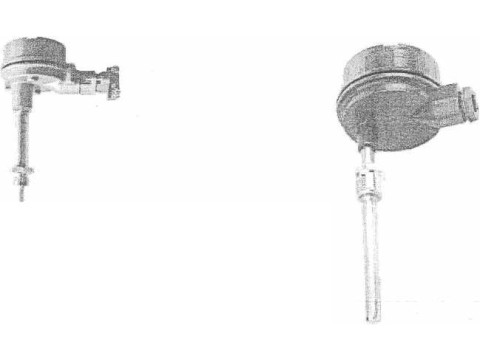

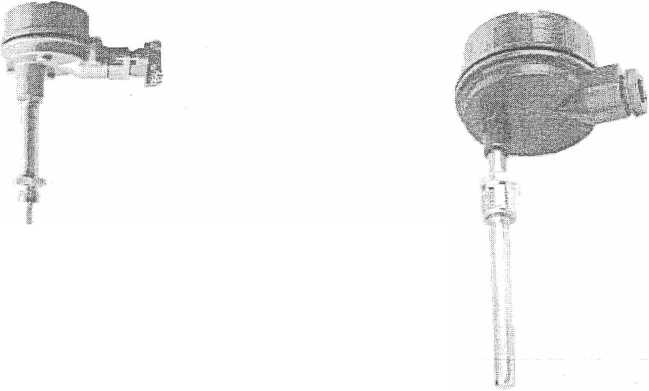

Рисунок 1 - Внешний вид термопреобразователей
Технические характеристики
Таблица 1
|
Наименование технических характеристик |
Величина |
|
Диапазон измеряемых температур, °C ТХАУ Метран-271 ТХАУ Метран-271-Exia ТХАУ Метран-271-Exd ТСМУ Метран-274 ТСМУ Метран-274-Exia ТСМУ Метран-274-Exd ТСПУ Метран-276 ТСПУ Метран-276-Exia ТСПУ Метран-276-Exd |
от - 40 до + 1000 от - 50 до + 180 от - 50 до + 500 |
|
Пределы допускаемой основной приведенной погрешности, у, % ТХАУ Метран-271 ТХАУ Метран-271-Exia ТХАУ Метран-271-Exd ТСМУ Метран-274 ТСМУ Метран-274-Exia ТСМУ Метран-274-Exd ТСПУ Метран-276 ТСПУ Метрак-276-Exia ТСПУ Метран-276-Exd |
±0,5 ±1,0 ±0,25 ±0,5 ±0,25 ±0,5 |
|
Температура окружающей среды, °C |
от - 50 до + 85 |
|
Дополнительная погрешность термопреобразователей, вызванная изменением температуры окружающего воздуха в рабочем диапазоне температур, выраженная в процентах от диапазона изменения выходного сигнала, на каждые 10 °C, % при у = ± 0,25 при у = ± 0,5: ± 1,0 |
±0,25 ±0,45 |
|
Выходной аналоговый сигнал, мА |
0-5; 4-20 |
|
Напряжение питания, не более, В Для 4-20 мА (кроме Exia) для 0-5 мА (кроме Exia) для исполнения Exia |
42 36 24 |
|
Сопротивление нагрузки, кОм для 4-20 мА (кроме Exia) для 0-5 мА (кроме Exia) для исполнения Exia, не более |
от 0,1 до 1 от 0,1 до 2,5 0,2 |
|
Пульсация выходного сигнала от диапазона изменения выходного сигнала, не более, % |
0,25 |
|
Мощность, не более, В'А для всех исполнений кроме Exia для исполнения Exia |
0,9 0,5 |
|
Устойчивость к воздействию синусоидальной вибрации |
группа VI по ГОСТ Р 52931 |
|
Устойчивость к воздействию внешнего переменного магнитного поля частота, Гц напряженность, А/м |
(50d=l) до 400 |
|
Наименование технических характеристик |
Величина |
|
Степень зашиты от воды и пыли |
IP65 |
|
Маркировка взрывозащиты: ТХАУ Метран-271-Exia тему Метран-274-Exia ТСПУ Метран-276-Exia ТХАУ Метран-271-Exd ТСМУ Метран-274-Exd ТСПУ Метран-276-Exd |
0ExiaIICT6X 0ExiaIICT5 X !ExdIICT6X !ExdIICT5 X |
|
Показатель тепловой инерции, не более, с |
40 |
|
Диапазон температур при транспортировании, °C |
от - 50 до + 50 |
|
Максимальная влажность окружающего воздуха в транспортной таре, % |
(95i3) при 35.°C |
|
Габаритные размеры, не более, мм: Длина монтажной части Длина наружной части Габаритные размеры корпуса, ширина х высота |
3150 200 108x76 |
|
Масса, кг |
от 0,20 до 2,35 |
|
Средний срок службы, не менее, лет ТХАУ Метран-271 ТХАУ Метран-271-Exia ТХАУ Метран-271-Exd ТСМУ Метран-274 ТСМУ Метран-274-Exia ТСМУ Метран-274-Exd ТСПУ Метран-276 ТСПУ Метран-276-Exia ТСПУ Метран-276-Exd |
6 8 10 |
Знак утверждения типа
наносится типографским способом в правом верхнем углу' титульного листа руководства по эксплуатации и паспорта, а также на табличку, укрепленную на крышке ТП.
Комплектность
Таблица 2
|
Наименование |
Количество (шт.) |
Примечание |
|
Термопреобразователи с унифицированным выходным сигналом |
1 | |
|
Руководство по эксплуатации 271.01.00.000 РЭ |
1 | |
|
Паспорт 271.01.00.000 ПС 274.01.00.000 ПС 276.01.00.000 ПС |
1 |
В зависимости от модели |
|
Монтажный комплект кабельного ввода |
1 |
Дия исполнения Exd |
Поверка
осуществляется по методике, изложенной в разделе 3.4 Руководства по эксплуатации
271.01.00.000 РЭ, утвержденной ГЦИ СИ ФБУ «Челябинский ЦСМ» в сентябре 2011 г.
Основные средства поверки Таблица 3
|
Наименование и тип средства поверки |
Основные характеристики |
|
Мера электрического сопротивления однозначная МС 3050 |
10 Ом, класс точности 0,001 |
|
Мера электрического сопротивления многозначная Р4831 Мультиметр многоканальный прецизионный типа МЕТРАН-514-ММП |
Класс точности 0,02, диапазон измерения: (0 -111111,10) Ом, шаг 0,01 Ом Пределы измерения: ± 200 мВ шаг 0,1 мкВ допускаемая погрешность ± 0,005 %; ± 1.1 В шаг 1 мкВ допускаемая погрешность ± 0,005 %; (0-400) Ом шаг 0,0001 Ом допускаемая погрешность ± 0,0025 %; (400 - 2000) Ом шаг 0,001 Ом допускаемая погрешность ± 0,005 %; от - 200 °C до 1370 °C допускаемая погрешность ± 0,2 % |
|
Мультиметр цифровой тип 34401А |
пределы измерения: (0 - 100) мВ допускаемая погрешность ± 0,003 %; (0 -1) В допускаемая погрешность ± 0,002 %; (0 -10) В допускаемая погрешность ± 0,002 %: (0 - 100) В допускаемая погрешность ± 0,002 % |
|
Эталонный термометр сопротивления типаЭТС-100 |
Диапазон измерения от 0,01 °C до 660,323 °C, 3 разряд |
|
Эталонный термометр сопротивления тапаЭТС-100 |
Диапазон измерения от -196 °C до 0,01 °C, 3 разряд |
|
Преобразователь термоэлектрический эталонный ППО |
Диапазон измерения от 300 °C до 1200 °C, 2 разряд |
Сведения о методах измерений
содержатся в документе «Термопреобразователи с унифицированным выходным сигналом Метран-270, Метран-270-Ех. Руководство по эксплуатации» 271.01,00.000 РЭ.
Нормативные документы
ГОСТ 30232-94 Термолреобразователи с унифицированным выходным сигналом. Общие тех-ниче-ские требования.
ГОСТ 8.558-93 ГСИ. Государственная поверочная' схема для средств измерений температуры.
ГОСТ 6651-2009 Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ТУ 4211-003-12580824-2001 «Термопреобразователи с унифицированным выходным сигналом Метран-270, Метран-270-Ех, Метран-270МП, Метран-270МП-Ех. Технические условия».
Другие Термопреобразователи
