Термопреобразователи сопротивления ТСМ 9418, ТСП 9418
| Номер в ГРСИ РФ: | РБ 03 10 1528 17 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | АО «НПП «Эталон», г. Омск |
Термопреобразователи сопротивления ТСМ 9418, ТСП 9418 (далее
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 1528 17 |
| Наименование | Термопреобразователи сопротивления ТСМ 9418, ТСП 9418 |
| Год регистрации | 2017 |
| Номер сертификата | 11011 |
| Дата регистрации | 2017-03-29 |
| Срок действия | 2021-05-26 |
| Получатель сертификата | АО "НПП "ЭТАЛОН", г. Омск, Россия (RU) |
Производитель / Заявитель
АО "НПП "ЭТАЛОН"
Адрес: ул. Лермонтова, 175, 644009, г. Омск-9
Контакты: (3812)36-84-00, 36-78-82
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.461-2009. |
| Признание поверки | Первичная при выпуске из производства: АО "НПП "Эталон" (номер реестра - №1080, шифр поверительного клейма - БТО)(НТК №01-07). |
Поверители
Скачать
|
Описание типа РБ 03 10 1528 17 [2017-08-17]
rb-03-10-1528-17_2017-08-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1528 17 [2012-02-02]
rb-03-10-1528-17_2012-02-02.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи сопротивления ТСМ 9418, ТСП 9418 (далее
термопреобразователи) предназначены для измерения температуры жидких и газообразных сред в химической, нефтегазовой и других областях промышленности и могут применяться во взрывоопасных зонах, в которых могут содержаться аммиак, азотоводородная смесь, углекислый газ, природный газ или конвертированный газ и его компоненты, а также агрессивные примеси сероводорода (H2S) и сернистого ангидрида (SO2) в допустимых пределах по ГОСТ 12.1.005-88.
Описание
Принцип действия термопреобразователей основан на свойстве металла (платины или меди) изменять свое электрическое сопротивление и изменением температуры.
Термопреобразователи состоят из чувствительного элемента (далее - ЧЭ) и наружной арматуры. В случае ТСП 9418 ЧЭ представляет собой намотку из платиновой проволоки, расположенной в керамической трубке, заполненной керамическим порошком, который служит изолятором, создает эффект подпружинивания спирали и обладает ингибиторными свойствами. В случае ТСМ 9418 ЧЭ представляет собой намотку из медной проволоки.
ЧЭ помещается в корпус, засыпается порошком окиси алюминия и герметизируется эпоксидным компаундом, выводы ЧЭ присоединяются к проводам, которые выходят к контактам клеммной колодки, расположенной в головке. Длина монтажной части, материал корпуса, крепление ТС определяется конструктивным исполнением. Количество ЧЭ может быть 1 или 2, в зависимости от конструктивного исполнения.
Термопреобразователи являются взрывозащищенными, стационарными, невосстанавливаемыми, перемонтируемыми, однофункциональными, одноканальными или двухканальными изделиями (в зависимости от конструктивного исполнения).

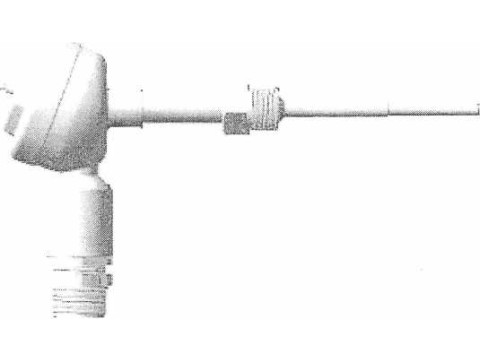

Внешний вид термопреобразователей приведен на рисунке 1.
Рисунок 1 - Внешний вид термопреобразователей
Технические характеристики
Основные метрологические и технические характеристики термопреобразователей приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измеряемых температур, °C: - ТСП 9418, в зависимости от конструктивного исполнения - ТСМ 9418 |
от минус 50 до плюс 200 от минус 200 до плюс 500 от минус 50 до плюс 150 |
|
Номинальная статическая характеристика (НСХ) преобразования по ГОСТ 6651 -2009, в зависимости от конструктивного исполнения: - ТСП 9418 - ТСМ 9418 |
50П, 100П, 2 000П 50М, 100М, 2 000М |
|
Класс допуска по ГОСТ 6651-2009 |
В |
|
Пределы допускаемых отклонений от НСХ, °C |
±(0,30+0,005-|t|) где t - значение измеряемой температуры |
|
Схема соединения чувствительных элементов, в зависимости от конструктивного исполнения |
двух- или трехпроводная |
|
Время термической реакции, в зависимости от конструктивного исполнения, с, не более |
8 или 20 |
|
Длина погружаемой части, в зависимости от конструктивного исполнения, мм |
от 80 до 500 |
|
Средняя наработка до отказа для температуры верхнего предела диапазона измерений, ч, не менее - ТСП 9418, в зависимости от конструктивного исполнения - ТСМ 9418 |
66 700 или 200 000 200 000 |
|
Масса, в зависимости от конструктивного исполнения, кг, не более |
от 0,50 до 1,12 |
Знак утверждения типа
наносится на и титульный лист паспорта типографским способом.
Комплектность
Комплектность термопреобразователей приведена в таблице 2.
Таблица 2
|
Наименование |
Количество |
Примечание |
|
Термопреобразователь сопротивления |
1 шт. |
конструктивное исполнение в соответствии с заказом |
|
Паспорт |
1 экз. |
- |
|
Руководство по эксплуатации |
1 экз. |
на партию 25 шт. |
|
Комплект монтажных частей |
1 комплект |
по отдельной заявке |
|
Копия сертификата соответствия |
1 экз. |
- |
Поверка
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Перечень эталонов, применяемых при поверке:
термометр сопротивления эталонный ЭТС-100: 3 разряд с погрешностью по ГОСТ 8.558-2009 в диапазоне температур от минус 196 до 660 °C;
калибратор температуры сухоблочный КС 600-1: диапазон рабочих температур от плюс 50 до плюс 600 °C; пределы допускаемой абсолютной погрешности воспроизведения заданной температуры: ±(0,l+10‘3-t) °C без использования внешнего термометра, ±(0,05+6-1 О’4!) °C с использованием внешнего термометра с индивидуальной градуировкой; нестабильность поддержания заданной температуры ±(0,02+10’4-t) °C;
термостат переливной прецизионный ТПП-1.2: диапазон рабочих температур от минус 60 до плюс 100 °C и нестабильностью поддержания заданной температуры ±0,01 °C;
измеритель температуры многоканальный прецизионный МИТ 8.10: пределы допускаемой основной погрешности измерения сопротивления ±(l,0-R+0,5)-10’4 Ом
Знак поверки, выполненный в виде оттиска поверительного клейма, наносится в паспорт ДДШ 2.822.022 ПС.
Сведения о методах измерений
приведены в соответствующем разделе руководства по эксплуатации ДДШ 2.822.022 РЭ
Нормативные документы
1 ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки»;
2 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
3 ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
4 ТУ 50-95 ДДШ 2.822.022 ТУ «Термопреобразователи сопротивления ТСП 9418, ТСМ 9418. Технические условия».
