Термопреобразователи сопротивления ТСПв, ТСМв

Назначение

Термопреобразователи сопротивления ТСПв, ТСМв (далее по тексту - ТС) предназначены для измерений температуры различных сред, не агрессивных к материалу защитной арматуры ТС.

Описание

Принцип работы ТС основан на зависимости электрического сопротивления платинового или медного резистивного чувствительного элемента (ЧЭ) от температуры. ЧЭ ТС изготавливаются из платиновой проволоки по ГОСТ 21007-75, медной проволоки по ТУ 16-505.489-78, а также из платины по тонкопленочной технологии. Для защиты от агрессивной среды ЧЭ помещены в защитную арматуру из нержавеющей стали, меди или латуни. Клеммные головки ТС изготавливаются из полимерных материалов или алюминиевых сплавов. Герметизирующие прокладки изготавливаются из материалов, выдерживающих температуру до плюс 150 °C.

Для внутренних соединений применяются провода:

- медные ПЭТ-200 по ТУ 16-505.937-76 для температур до плюс 200 °C;

- из никеля ПП2 по ГОС!' 2179-75 - для температур от плюс 200 до плюс 300 °C;

- из серебра Ср 99.99 по ГОСТ 7222-75 для температур свыше плюс 300 °C.

В качестве удлинительных проводов применяются кабели МГТФ по ТУ 16-505.185-71, КММСЭ. КММФЭ по ТУ 16.К76-190-2003.

ТС изготавливаются следующих модификаций:

- ТСПв/ТСМв-1088 - для измерения температуры жидких и газообразных сред, твердых и сыпучих материалов отличающихся от других модификаций наличием клеммной головки из полимерных материалов или алюминиевых сплавов, а друг от друга конструкцией защитной арматуры, видами присоединения к объекту измерений (без монтажных элементов, с подвижными штуцерами, с неподвижным штуцером), а также наличием или отсутствием термометрической вставки.

- ТСПв/ТСМв-1288 - для измерения температуры жидких и газообразных сред, твердых и сыпучих материалов отличающихся от других модификаций отсутствием клеммной головки и наличием удлинительных проводов, а друг от друга конструкцией и материалами защитной арматуры и видами присоединительных элементов.

- ТСПв/ТСМв-1388 - для измерения температуры поверхности твердых тел, отличающихся друг от друга способом установки на контролируемую поверхность и материалами защитной арматуры. Данная модификация изготавливается гак же, как и ТСПв/ТСМв-1288 -без клеммной головки.

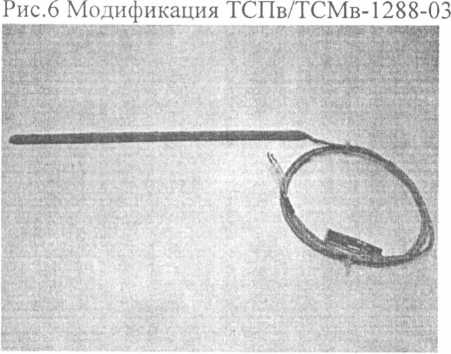

Фотографии общего вида ТС приведены на рисунках 1 -8

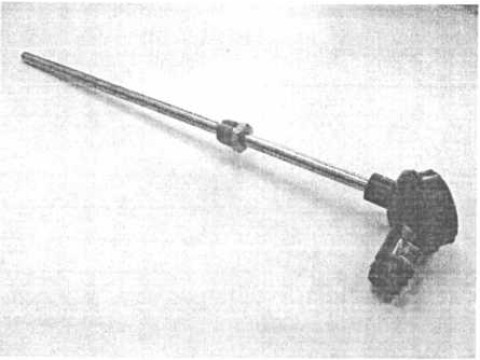

Рис.1 Модификация ТСПв/ТСМв-1088-02

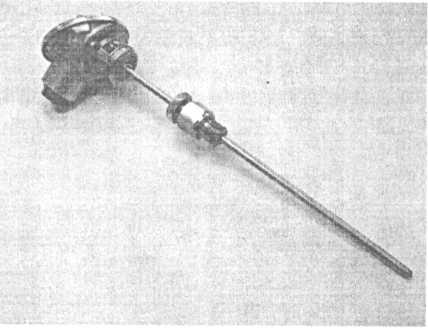

Рис.З Модификация ТСПв/ТСМв-1088-06

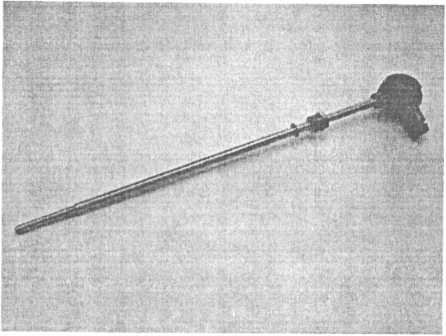

Рис.5 Модификация ТСПвТСМв-1288-01

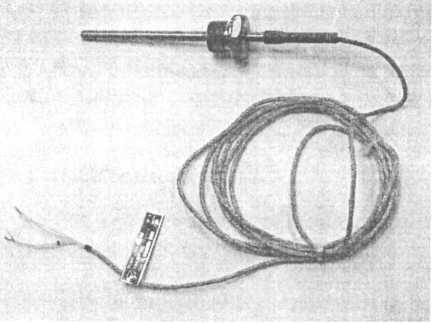

Рис.7 Модификация ТСПв/ТСМв-13 88-02

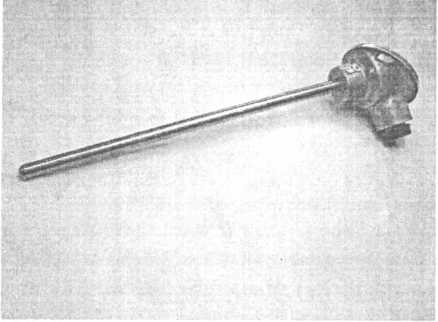

Рис.2 Модификация ТСПв/ТСМв-1О88-ОЗ

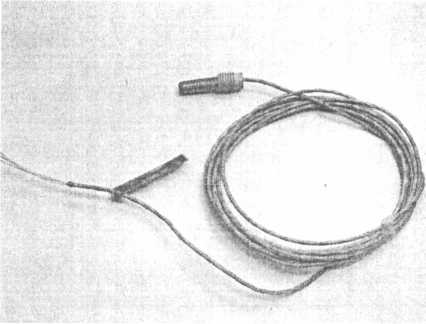

Рис.4 Модификация ТСПв/ТСМв-1288-021

Рис.8 Модификация ТСПв/ТСМв-1388-05

Технические характеристики

Диапазон измеряемых температур и допуски в зависимости от класса допуска ТС по ."ОСТ 6651 -2009:

,Примечание: |tj - абсолютное значение температуры. °C

Условное обозначение НСХ ТС по ГОСТ 6651-2009:

ТСПв:............Ptl 00, Pt500, 50П, 100П

ТСМв:............................50М,

Количество чувствительных элементов ТС:.............................................1

Время термической реакции ТС г о.б.з (в зависимости от диаметра погружаемой части

ТС). с. не более:                                    0 6 мм

0 8 мм

0 10 мм

Электрическое сопротивление изоляции ТС между цепью ЧЭ и защитной арматурой при напряжении постоянного тока 100 В, при температуре (25±10) °C и относительной влажности не более 80 %. МОм. нс менее:

Номинальное давление (в зависимости от модификации ТС), МПа:..........от 0,1 до 6,3

Степень пылевлагозащиты по ГОСТ 14254 -96

Устойчивос ть к климатическим воздействиям по ГОСТ Р 52931-2008

Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008

Вероятность безотказной работы в сухом воздухе и при отсутствии механических нагрузок: - при номинальной температуре применения за 35000 ч, не менее:

- на верхнем пределе диапазона рабочих температур за 1000 ч, не менее:

Средний срок службы, лет, не менее:

Знак утверждения типа

Знак утверждения типа наносится на титульный лист (в правом верхнем углу) паспорта типографским способом, а также на этикетку, прикрепленную к ТС.

Комплектность

Термопреобразователь сопротивления (модификация и исполнение по заказу) - 1 шт. Паспорт - 1 экз.

Поверка

осуществляется по ГОСТ 8.461-2009 «ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

-термостат переливной прецизионный ТПП-1.1 [(-40)-100] °C, ±(0,005-0,01) °C;

-термометр сопротивления эталонный ЭТС-100 [(-196)-660] °C, ПГ± (0,02-0,15) °C,

3 разряд;

-прецизионный измеритель-регулятор температуры МИТ 8.10 [(-200)-500] °C, ПГ: ±(0,0035-0,0085) °C: (0-1500) Ом. ПГ: ±(0,0005-0,018) Ом;

- мегаомметр электронный Ф4102/1-1М (0-2000) МОм; КТ 1,5.

Примечание: При поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.

Светония о методиках (методах) измерений приведены в соответствующем разделе паспорта -ТС.

Нормативные документы

< . об? 1-2009 ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Об-технические требования и методы испытаний.

.. . Т Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие : .• ыские условия.

1 '. 5150-69 Машины, приборы и другие технические изделия. Исполнения для различных ■ • атических районов. Категории, условия эксплуатации, хранения и транспортирования в -.то воздействия климатических факторов внешней среды.

. -2’ 1 -036-39375199-] 1 Термопреобразователи сопротивления ТСПв, ТСМв. Технические ; -тт тзия.

.    . 8.558-93 ГСП. Государственная поверочная схема для средств измерений температуры

МлСТ 8.461-2009 ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Ме-:. дика поверки.

Рекомендации к применению

Ос> шестзление деятельности в области охраны окружающей среды; выполнение работ по гбеспечению безопасных условий и охраны труда; осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательны?! требованиям.
