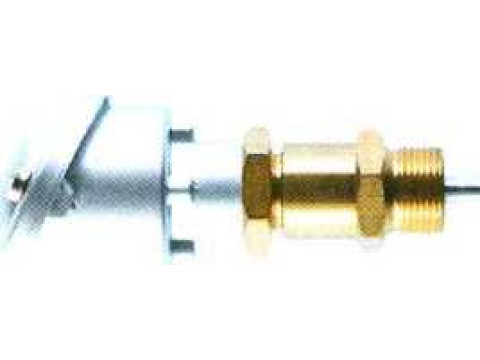

Термопреобразователи сопротивления PR-SPA-NA-LTH, PR-SPA-EX-LTH

Обозначение

изделия

Описание

Конструкция

Маркировка взрывозащиты (опционально)

PR-SPA-NA-LTH-ЕМ

Для установки в (глухие) отверстия электрических моторов (генераторов), коробки передач или других электрических машин на предприятиях с        нормальными

производствами.

Датчик температуры встроен в защитную трубку из высококачественной стали, с залитым        кабельным

выходом    и    надежно

подсоединённым шланговым проводом. Головка EPHYMESS (ЕМ).

Отсутствует

PR-SPA-NA-LTH-DN

Для установки в (глухие) отверстия электрических моторов (генераторов), коробки передач или других электрических машин на предприятиях с        нормальными

производствами.

Датчик температуры встроен в защитную трубку из высококачественной стали, с залитым        кабельным

выходом    и    надежно

подсоединённым шланговым проводом. Головка DIN (DN).

Отсутствует

PR-SPA-NA-LTH-AN

Для установки в (глухие) отверстия электрических моторов (генераторов), коробки передач или других электрических машин на предприятиях с        нормальными

производствами.

Датчик температуры встроен в защитную трубку из высококачественной стали, с залитым        кабельным

выходом    и    надежно

подсоединённым шланговым проводом. Головка AN.

Отсутствует

PR-SPA-EX-LTH-ЕМ

Для установки в (глухие) отверстия электрических моторов (генераторов), коробки передач или других электрических машин на предприятиях с пожаро- и взрывоопасными производствами.

Датчик температуры встроен в защитную трубку из высококачественной стали, с залитым        кабельным

выходом    и    надежно

подсоединённым шланговым проводом. Головка EPHYMESS (ЕМ).

1 Exia ПС T3...T6 Gb;

Ex ia IIIC T80°C...T180°C Db;

2 Exe II T3...T6 Gb;

Ex tb IIIC T80°C...T180°C Db.

PR-SPA-EX-LTH-DN

Для установки в (глухие) отверстия электрических моторов (генераторов), коробки передач или других электрических машинна предприятиях с пожаро- и взрывоопасными производствами.

Датчик температуры встроен в защитную трубку из высококачественной стали, с залитым        кабельным

выходом    и    надежно

подсоединённым шланговым проводом. Головка DIN.

1 Exia ПС T3...T6 Gb; Exia IIIC T80°C...T180°C Db;

2 Exe II T3...T6 Gb; Ex tb IIIC T80°C...T180°C Db.

Наименование характеристики

PR-SPA-NA-LTH

PR-SPA-EX-LTH

йен. ЕМ

исп. DN

исп. AN

исп. ЕМ

исп. DN

1 Номинальная статическая характеристика, (НСХ)*

1 х PtlOO,

2 х PtlOO, 1 xPTC

2 Класс допуска, для PtlOO в соответствии с ГОСТ 6651-2009

А, В

3 Номинальное значение сопротивления:

-для PtlOO

-для РТС

100 Ом при 0 °C

не менее 50 не более 100 Ом при 25 °C

4 Диапазон измерений температуры, °C: -для PtlOO -для РТС

от минус 60 до 200

от минус 45 до 200

от минус 60 до 180

от минус 45 до 180

5 Температурный коэффициент, °C'1, для PtlOO

0,00385

6 Пределы допускаемой основной погрешности:

6.1 Пределы допускаемой абсолютной погрешности для PtlOO:

- для PtlOO класса А, °C

-для PtlOO класса В, °C где 111 - абсолютное значение измеренной температуры, °C, без учета знака

± (0,15 4- 0,002 111), ± (0,3 + 0,005 11)

Наименование характеристики

PR-SPA-NA-LTH

PR-SPA-EX-LTH

исп. ЕМ

исп. DN

исп. AN

исп. ЕМ

исп. DN

7 Пределы допускаемого отклонения для РТС:

- с диапазоном срабатывания по температуре (NTT) от плюс 60 °C до плюс 80 °C:

- точке (NTT минус 5 °C), Ом

- точке (NTT плюс 5 °C), Ом

- точке (NTT плюс 23 °C) , Ом - с диапазоном срабатывания по температуре (NTT) от плюс 90 °C до плюс 160 °C:

- точке (NTT минус 5 °C), Ом

- точке (NTT плюс 5 °C), Ом

- точке (NTT плюс 15 °C), Ом - с диапазоном срабатывания по температуре (NTT) от плюс 170 °C до плюс 180 °C:

- точке (NTT минус 7 °C) , Ом

- точке (NTT плюс 7 °C), Ом

- точке (NTT плюс 23 °C), Ом

не более 570

не менее 570 не менее 10000

не более 550

не менее 1330 не менее 4000

не более 570

не менее 570 не менее 10000

8 Схема внутренних соединений:

- для Pt 100

— для РТС

2-х проводная, 3-х проводная, 4-х проводная 2-х проводная

9 Время термической реакции t о,бз, в воде, не более, с

12

10 Степень защиты от воды и пыли

IP64

11 Размеры погружаемой части , мм

- длина

- диаметр

в соответствии с технической документацией изготовителя

12 Длина кабеля, мм

в соответствии с технической документацией изготовителя

13 Материал защитного корпуса

нержавеющая сталь

14 Масса, кг, не более

в соответствии с технической документацией изготовителя

15 Условия эксплуатации:

- диапазон температур окружающего воздуха, °C

- относительная влажность, %

от минус 60 до плюс 100 до 95 без конденсации влаги

Наименование

Кол-во

Примечание

Термопреобразователь сопротивления

1 шт.

Паспорт на русском и государственном языке

1 экземпляр
