Термопреобразователи сопротивления серии 90
| Номер в ГРСИ РФ: | РБ 03 10 1593 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | "JUMO GmbH & Co.KG", Германия |
|
Описание типа РБ 03 10 1593 18 [2010-09-01]
rb-03-10-1593-18_2010-09-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1593 18 [2016-01-18]
rb-03-10-1593-18_2016-01-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1593 18 [2016-06-21]
rb-03-10-1593-18_2016-06-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1593 18 [2018-07-05]
rb-03-10-1593-18_2018-07-05.pdf
|
Скачать |
Термопреобразователи сопротивления серии 90 (далее термопреобразователи) предназначены для измерения температуры жидких и газообразных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 1593 18 |
| Наименование | Термопреобразователи сопротивления серии 90 |
| Год регистрации | 2018 |
| Номер сертификата | 11647 |
| Дата регистрации | 2018-03-29 |
| Срок действия | 2023-03-29 |
| Получатель сертификата | фирма "JUMO GmbH & Co.KG", Германия (DE) |
Производитель / Заявитель
фирма "JUMO GmbH & Co.KG"
Адрес: Moltkestrasse 13-31, 36039 Fulda, Deutschland
Контакты: +49 661 6003-0, +49 661 6003-500 / mail@jumo.net
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.461-2009. |
Поверители
Скачать
|
Описание типа РБ 03 10 1593 18 [2010-09-01]
rb-03-10-1593-18_2010-09-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1593 18 [2016-01-18]
rb-03-10-1593-18_2016-01-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1593 18 [2016-06-21]
rb-03-10-1593-18_2016-06-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1593 18 [2018-07-05]
rb-03-10-1593-18_2018-07-05.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи сопротивления серии 90 (далее термопреобразователи) предназначены для измерения температуры жидких и газообразных сред.
Область применения - предприятия химической, нефтехимической, фармацевтической, пищевой промышленности и других отраслей промышленности.
Описание
Принцип действия термопреобразователей основан на зависимости электрического сопротивления металлических проводников от температуры. Чувствительный элемент термопреобразователя представляет собой очень тонкую платиновую проволоку, вложенную в канал защитного корпуса. Для защиты от сильных механических воздействий и коррозии чувствительные элементы помещены в защитную арматуру, конструкция которой зависит от исполнения термопреобразователя.
В зависимости от конструктивного исполнения и технических характеристик термопреобразователи выпускают следующих моделей: 902006, 902020, 902023, 902030, 902040, 902044, 902050, 902120, 902123, 902130, 902150, 992153, 902190, 902210, 902220, 902230, 902240, 902250, 902350, 902424, 902425, 9092434, 902435, 902550, 902810, 902815, 902820, 92821, 902830, 902910, 902940.

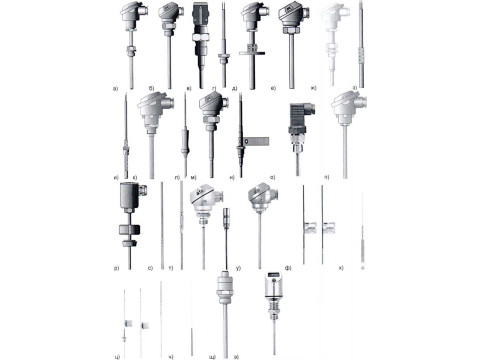

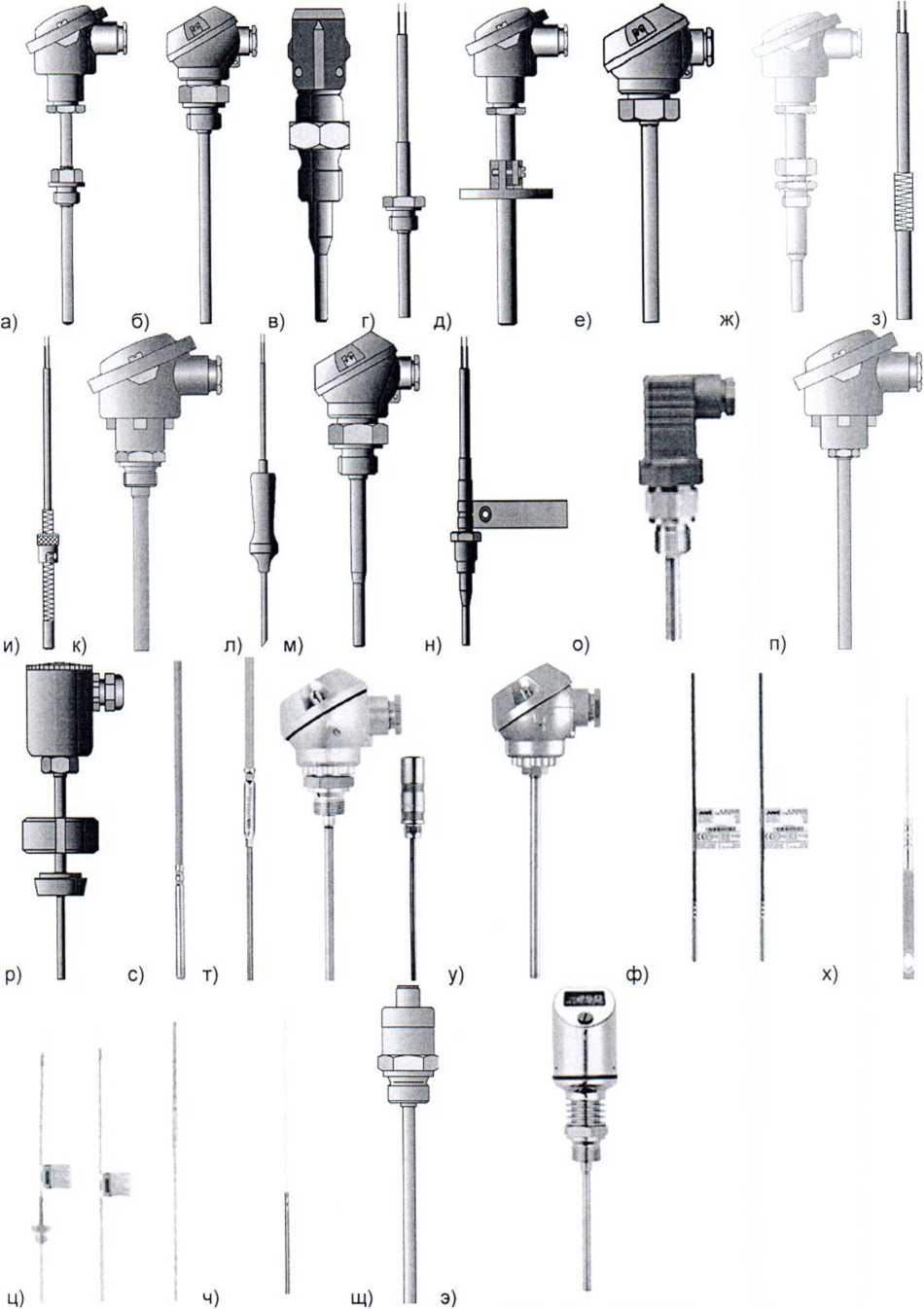

Внешний вид термопреобразователей представлен на рисунке 1. Поверительное клеймо-наклейка на термопреобразователи не наносится.
Лист 1 из 4 II I «меречий'7 I \\ // V \Д-1я документов/ //
a) 902020, 902820 б) 902030 в) 902040, 902815 г) 902050 д) 902120 е) 902130 ж) 902006 з) 902150 и) 902190 к) 902023 л) 902350 м) 902424, 2230 н)_902425 о) 902044 п) 902123 р) 902810 с) 902153 т) 902210, 902220, 902240 у) 902424 ф) 902435 х) 902550 ц) 902821 ч) 902830 щ) 902910 э) 902940
II 1государс’9И<нвй peKipj
Рисунок 1 - Внешний вид термопреобразователей ‘гу
Лист 2 из 4
ОСНОВНЫЕ ТЕХИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики термопреобразователей приведены в таблице
1.
Таблица 1
|
Модель |
Диапазон измеряемых температур, °C |
Обозначение НСХ по СТБ EN 60751 (ГОСТ 6651) |
Класс допуска по СТБ EN 60751 (ГОСТ 6651) |
|
902006 |
-170...+700 |
Pt 100 |
В |
|
902020 |
-50...+600 |
Pt 100 |
В |
|
902023 |
-50...+400 |
Pt 100 |
В |
|
902030 |
-50...+400 |
Pt 100 |
В |
|
902040 |
-50...+300 |
Pt 100 |
В |
|
902044 |
-50...+260 |
Pt 100 |
В |
|
902050 |
-50...+400 |
Pt 100 |
В |
|
902120 |
-50...+600 |
Pt 100 |
В |
|
902123 |
-50...+400 |
Pt 100 |
В |
|
902130 |
-50...+400 |
Pt 100 |
В |
|
902150 |
-50...+400 |
Pt 100 |
В |
|
902153 |
-50...+260 |
Pt 1000 |
В |
|
902190 |
-50...+350 |
Pt 100 |
В |
|
902210 |
-200...+600 |
Pt 100, Pt 1000 |
В |
|
902220 |
-200...+600 |
Pt 100 |
В |
|
902230 |
-200...+600 |
Pt 100 |
в |
|
902240 |
-200.. +600 |
Pt 100, Pt 1000 |
в |
|
902250 |
-50...+600 |
Pt 100, Pt 1000 |
в |
|
902350 |
-50...+260 |
Pt 100 |
в |
|
902424 |
0...+180 |
Pt 100, Pt 500, Pt 1000 |
в |
|
902425 |
0...+180 |
Pt 100, Pt 500, Pt 1000 |
в |
|
902434 |
0...+150, (0...+180 - по заказу) |
Pt 100, Pt 500, Pt 1000 |
в |
|
902435 |
0...+180 |
Pt 100, Pt 500, Pt 1000 |
в |
|
902550 |
-50...+260 |
Pt 100 |
в |
|
902810 |
-50...+250 |
Pt 100 |
А |
|
902815 |
-50...+260 |
Pt 100, Pt 1000 |
А |
|
902820 |
-200...+600 |
Pt 100 |
В |
|
902821 |
-100...+600 |
Pt 100, Pt 1000 |
В |
|
902830 |
-70...+200 |
Pt 100 |
А |
|
902910 |
-50...+450 |
Pt 1000 |
В |
|
902940 |
-50...+500 |
Pt 1000 |
А |
|
Примечание - в соответствие со спецификацией фирмы-изготовителя, в зависимости от модели, по заказу возможно изготовление термопреобразователей других классов допуска по СТБ EN 60751 (ГОСТ 6651). | |||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность
Комплект поставки: термопреобразователь сопротивления, паспорт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "JUMO GmbH&Co.KG" (Германия).
СТБ EN 60751-2011 "Термопреобразователи сопротивления платиновые промышленные".
ГОСТ 6651-2009 'Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний".
ГОСТ 8.461-2009 "Термопреобразователи сопротивления. Методы и средства поверки".
Заключение
Термопреобразователи сопротивления серии 90 соответствуют документации фирмы "JUMO GmbH&Co.KG" (Германия), СТБ EN 60751-2011, ГОСТ 6651-2009, требованиям Технического регламента Таможенного союза ТР ТС 012/2011 (модели 902820, 902821) - сертификаты соответствия № ТС RU C-DE.ME92.B.00301 от 10.06.2014, № ТС RU C-DE.ME92.B.00725 от 10.10.2016, выданные Органом по сертификации взрывозащищенного и рудничного оборудования Негосударственного Фонда «Межотраслевой орган по сертификации «Сертиум»; требованиям Технического регламента Таможенного союза ТР ТС 020/2011 (модель 902910) - декларация о соответствии № ЕАЭС N RU Д-СЕ.ВЯО1.В.1829О от 14.03.2018, выданная ООО «ЮМО-ВАЙС.
Межповерочный интервал - не более 24 месяцев.
Научно-исследовательский испытательный центр БелГИМ. г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
