Комплекты термопреобразователей сопротивления платиновых ТЭСМА-К
| Номер в ГРСИ РФ: | РБ 03 10 5592 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ООО "Энергосберегающая компания "ТЭМ", г. Москва |
Комплекты термопреобразователей сопротивления платиновых ТЭСМА-К (далее - комплекты ТЭСМА-К или комплекты ТС) предназначены для измерения разности температуры жидких и газообразных сред, не агрессивных к материалу защитного корпуса и гильзы ТС.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5592 18 |
| Наименование | Комплекты термопреобразователей сопротивления платиновых ТЭСМА-К |
| Год регистрации | 2018 |
| Номер сертификата | 11823 |
| Дата регистрации | 2018-06-28 |
| Срок действия | 2023-01-30 |
| Получатель сертификата | ООО "Энергосберегающая компания "ТЭМ", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Энергосберегающая компания "ТЭМ"
Адрес: Бескудниковский б-р, д. 29, к. 1, г. Москва, 127474
Контакты: (495)980-12-57, 7305712@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по СТБ 8039-2014. |
| Признание поверки | Первичная при выпуске из производства: Калужский ЦСМ (аттестат аккредитации - RA.RU.311265, шифр поверительного клейма - БУ)(НТК №12-14); дополнительное условие - первичную поверку для Республики Беларусь проводить по СТБ 8039-2014 с оформлением свидетельства о поверке или с нанесением оттиска поверительного клейма и указанием СТБ 8039-2014 в паспорте. Первичная поверка ООО «Энергосберегающая компания «ТЭМ», г. Таруса, Калужская обл., РФ (аттестат аккредитации - № RA.RU.314196, шифр поверительного клейма - ЕГЭ) (Комиссия №08-23). |
Поверители
Скачать
|
Описание типа РБ 03 10 5592 18 [2018-08-22]
rb-03-10-5592-18_2018-08-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 5592 18 [2015-02-19]
rb-03-10-5592-18_2015-02-19.pdf
|
Скачать |
Описание типа
Назначение
Комплекты термопреобразователей сопротивления платиновых ТЭСМА-К (далее - комплекты ТЭСМА-К или комплекты ТС) предназначены для измерения разности температуры жидких и газообразных сред, не агрессивных к материалу защитного корпуса и гильзы ТС.
Описание
Принцип действия ТС из состава комплекта ТЭСМА-К основан на зависимости электрического сопротивления материала чувствительного элемента ТС (далее - ЧЭ) от температуры. Комплекты ТЭСМА-К подбираются в пары из термопреобразователей сопротивления ТЭС-МА (далее - ТС) по принципу схожести индивидуальных статических характеристик и выпускаются с номинальными статическими характеристиками преобразования (НСХ) по ГОСТ 6651-2009.
ЧЭ представляет собой конструкцию, содержащую тонкопленочный платиновый резистор. нанесенный методом напыления на керамическую подложку. Схема внутренних соединений проводников ТС - 2-х или 4-х проводная.
ТС выпускаются в защитном металлическом корпусе. Корпус с чувствительным элементом и выводами заполняются кремнийорганической теплопроводной пастой. Конструкция ТС - неразборная (неремонтопригодная).
ТС имеют 3 модификации, различающиеся по конструктивному исполнению: DS. PL (головка 001). PL (головка 002). Модификации ТС имеют исполнения, различающиеся типом НСХ. классом допуска, длиной монтажной части, диапазоном измеряемых температур, диаметром и конструкцией защитной арматуры, способом крепления, способом установки - с дополнительной защитной гильзой или без.

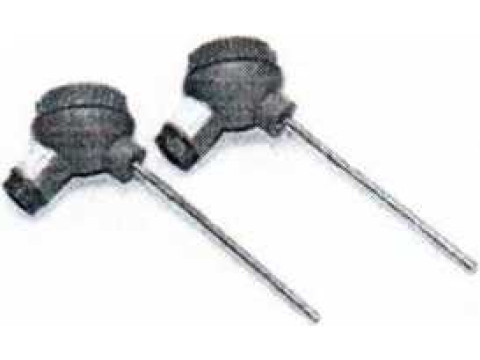

Фотографии ТС представлены на рисунке 1.
а) Модификация DS
Рис. 1
б) Модификация PL (головка 001)
Технические характеристики
Основные метрологические и технические характеристики представлены в таблице 1. Таблица 1
|
Рабочий диапазон измеряемых температур, °C |
от 0 до плюс 100; ; от 0 до плюс 160 |
|
Диапазон измеряемых разностей температур At. °C |
ОТ Atmin ДО At та, , \ где: Atn)in= (1; 2; 3) °C; , Atmax=(100; 160) °C |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
। 1 Pt 100. Р1500 i |
|
Температурный коэффициент ТС а. °C’1 |
0,00385 |
|
Поминальное значение сопротивления ТС при 0 °C (Ro), Ом |
100, 500 |
|
Класс допуска по ГОСТ 6651-2009 |
A, В |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте, °C: - для класса допуска А - для класса допуска В |
±(0,15+0,002-|t|) ! ±(0.3+0,005-jt|) |
|
Пределы допускаемой относительной погрешности при измерении разности температур. % |
±(0,5+3 Atnlin/ At). |
|
где At - измеряемая | |
|
разность температур.°C | |
|
Измерительный ток. мА: -для ТС с ИСХ Pt 100 - для ТС с НСХ Pt500 |
0.3-1.0 0.1+0,7 |
|
Время термической реакции в водной среде (0.4 м/с) (t(i.9), с, не более: - для ТС модификации DS (0 4.8 мм) - для ТС модификаций PI. (0 6.0 мм) |
52 62 |
|
Герметичность к измеряемой среде, МПа |
1.6 |
|
Диаметр монтажной части, мм: - для ТС модификации DS - для ТС модификаций PI. |
4,8; 6.0 |
|
Длина монтажной части / минимальная глубина погружения, мм |
27.5/25; 85/40; 120/40 |
|
Материал защи тной арматуры ТС |
сталь 12X1811 ЮТ. 20X13 или ХН78Т |
|
Масса ТС (без гильзы), кг. не более |
0,25 |
По степени защиты от воздействия окружающей среды ТС с защитной арматурой соответ ствуют степени защиты IP55 по ГОСТ 14254-96,
По устойчивости к внешним вибрационным воздействиям ТС соответствуют группе N2 по ГОСТ Р 52931-2008._________________________________________________' _________J
По виду климатического исполнения ТС соответствуют группе ДЗ по ГОС Т Р 52931-2008.
Электрическое сопротивление изоляции между цепью чувствительного элемента и защитной арматурой не менее, МОм:
- 100 - при температуре (25 ± 10) °C и относительной влажности от (30 до 80) %;
- 0.5 - при температуре 35 °C и относительной влажности 98 %;
_____-10 - при максимальной измеряемой температуре.__j
Средняя наработка на отказ не менее 40000 ч.j Средний срок службы не менее 12 лет.
. .... ..................... ............ И Д 8д
Знак утверждении типа
Знак утверждения типа наносится типографским способом на эксплуатационную документацию и на шильдик ТС методом офсетной печати или лазерной гравировки.
Комплектность
В комплект поставки комплекта ТС входят:
- комплект ТЭСМА-К (модификация и исполнение в соответствии с заказом) -
1 компл.;
- упаковка - 1 шт.;
- паспорт ЭС 99556332.006.002 ПС - 1экз:
- методика поверки ЭС 99556332.006.000 МП - I экз.;
- руководство по эксплуатации ЭС 99556332.005.000 РЭ - 1экз. (по дополнительному заказу);
- гильза ТСМА 946967.061.100 - 2 шт. (по дополнительному заказу, только для исполнения PL).
Поверка
производится по документу ЭС 99556332.006.000 МП «Комплекты термопреобразователей сопротивления платиновых ТЭСМА-К Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС», 22.11.2012г.
Основные средства поверки:
- термометры сопротивления платиновые эталонные 2-го разряда типа ПТСВ-4-2 (2 шт.), диапазон измеряемых температур: от минус 50 до 232 °C;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0. ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 300 °C и нестабильностью поддержания заданной температуры±(0,004...0.02) °C;
- .многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10’? R+5 10~*), где R - измеряемое сопротивление, Ом.
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации ЭС 99556332.005.000 РЭ.
Нормативные документы
ГОСТ 6651-2009 ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические условия и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р ЕН 1434-1-2006 Теплосчетчики. Часть 1. Общие требования.
ГОСТ Р ЕН 1434-1-2006 Теплосчетчики. Часть 2. Требования к конструкции.
ТУ 4211-005-99556332-2012 Термопреобразователи сопротивления ТЭСМА. Комплекты термопреобразователей платиновых ТЭСМА-К. Технические условия.
ГОСТ 8.558-2009 ГСП. Государственная поверочная схема для средств измерений температуры.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленнь^ тельством Российской Федерации требований промышленной безопасности опасного производственного объекта; выполнение работ по оценке соответс г^^про
