Термопреобразователи сопротивления серии TR
| Номер в ГРСИ РФ: | РБ 03 10 3690 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | "WIKA Alexander Wiegand SE & Co. KG", Германия |
|
Описание типа РБ 03 10 3690 18 [2020-02-12]
rb-03-10-3690-18_2020-02-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3690 18 [2009-02-20]
rb-03-10-3690-18_2009-02-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3690 18 [2018-01-12]
rb-03-10-3690-18_2018-01-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3690 18 [2014-07-30]
rb-03-10-3690-18_2014-07-30.pdf
|
Скачать |
Термопреобразователи сопротивления серии TR (далее - термопреобразователи) предназначены для измерения температуры жидких и газообразных сред, а также температуры поверхности твёрдого тела (модели TR50, TR58, TR57-M).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 3690 18 |
| Наименование | Термопреобразователи сопротивления серии TR |
| Год регистрации | 2018 |
| Номер сертификата | 12089 |
| Дата регистрации | 2018-10-30 |
| Срок действия | 2023-10-30 |
| Получатель сертификата | фирма "WIKA Alexander Wiegand SE & Co. KG", Германия (DE) |
Производитель / Заявитель
фирма "WIKA Alexander Wiegand SE & Co. KG"
Адрес: Alexander - Wiegand - Strasse 30, 63911 Klingenberg
Контакты: 8 1049 9372 132 395 / 8 1049 9372 132 414 (406) / info@wika.de
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2362-2014 (изменения №1, 2). |
Поверители
Скачать
|
Описание типа РБ 03 10 3690 18 [2020-02-12]
rb-03-10-3690-18_2020-02-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3690 18 [2009-02-20]
rb-03-10-3690-18_2009-02-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3690 18 [2018-01-12]
rb-03-10-3690-18_2018-01-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3690 18 [2014-07-30]
rb-03-10-3690-18_2014-07-30.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи сопротивления серии TR (далее - термопреобразователи) предназначены для измерения температуры жидких и газообразных сред, а также температуры поверхности твёрдого тела (модели TR50, TR58, TR57-M).
Основная область применения - предприятия химической, нефтехимической, пищевой и других отраслей промышленности
Описание
Принцип действия термопреобразователей основан на зависимости сопротивления платинового чувствительного элемента от температуры. Чувствительный элемент термопреобразователя представляет собой спираль из платиновой проволоки, помещенную в заполненный порошком безводной окиси алюминия керамический чехол. Чувствительный элемент помещен в защитную арматуру, представляющую собой трубку из нержавеющей стали, завальцованную с одного конца. На другой конец трубки навинчена головка с контактными винтами. Возможно также исполнение термопреобразователей с чувствительным элементом, вмонтированным в контактный блок. Термопреобразователи имеют различные модели, отличающиеся диапазоном измеряемых температур, конструктивным исполнением, наличием или отсутствием головки.
Термопреобразователи, имеющие встроенный вторичный преобразователь с выходным унифицированным сигналом или встроенный дисплей, функционируют под управлением встроенного специального программного обеспечения (ПО), которое является неотъемлемой его частью. ПО осуществляет сбор, хранение, обработку, передачу и представление измерительной информации. Влияние встроенного ПО учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.

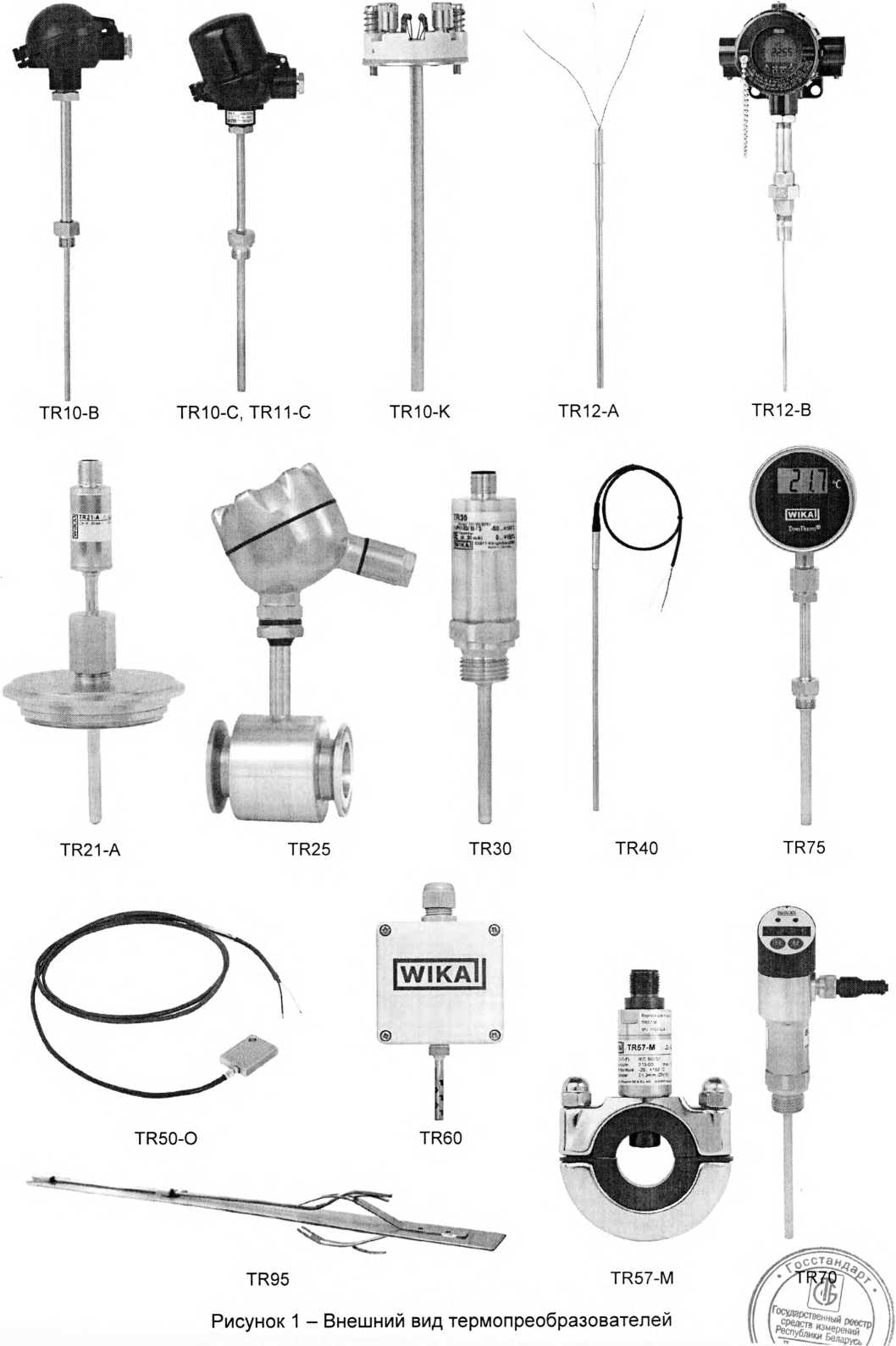

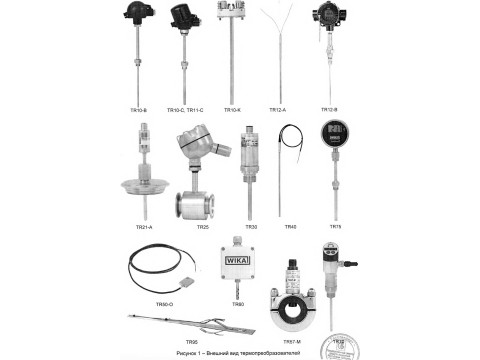

Внешний вид термопреобразователей представлен на рисунке 1.
Таблица 1 - Встроенное ПО термопреобразователей
|
Модели термопреобразователя |
Идентификационное наименование ПО |
Номер версии ПО, не ниже |
|
TR12-B |
Совпадает с наименованием модели |
2.2.3. _ |
|
TR21-A; TR21-B; TR21-C; TR31-3; TR31-K; TR33; TR34 | ||
|
TR30-W | ||
|
TR57-M |
1 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики термопреобразователей указаны в таблицах 1-13.
блица 1
|
Наименование характеристики |
Значение характеристики для модели | |||
|
TR12-A |
TR12-B |
TR12-M | ||
|
1оминальная статическая характеристика по ;ТБ EN 60751-2011 |
Pt100 | |||
|
ласс точности по СТБ EN 60751-2011 |
В, А, АА | |||
|
ил чувствительного элемента: ■ проволочный - пленочный |
+ |
+ + |
+ | |
|
Диапазон измеряемых температур с проволочным (увствительным элементом для класса точности, °C: -В -А -АА |
от минус 200 до плюс 600 от минус 100 до плюс 450 от минус 50 до плюс 250 | |||
|
Диапазон измеряемых температур с пленочным чувствительным элементом для класса точности, °C: -В -А -АА |
от минус 50 до плюс 500 от минус 30 до плюс 300 от 0 до 150 | |||
|
Пределы допускаемой абсолютной погрешности измерения температуры для класса точности, °C: -В -А -АА |
±(0,3+0,005-1 11) ±(0,15+0,002-1 t|) ±(0,1+0,0017-| t|) | |||
|
Диаметр погружной части, мм |
не менее 3 | |||
|
Длина погружной части, мм |
не менее 300 | |||
|
Возможность работы с преобразователями температуры вторичными |
- |
Т19, Т24, Т12, Т32, Т53, TIF50, TIF52 |
- | |
Государственный реестр! 1 средств измерений 1 \ Республики Беларусь /
^елГИЙ-
|
Наименование характеристики |
Значение характеристики для модели | ||||||||||
|
TR10-A |
TR10-B, TR10-C |
TR10-J |
TR10-K |
TR10-W |
TR10-H | ||||||
|
юминальная статическая характеристика по :ТБ EN 60751-2011 |
Pt100 | ||||||||||
|
ласс точности по СТБ EN 60751-2011 |
В, А, АА | ||||||||||
|
ип чувствительного элемента: проволочный пленочный |
+ + |
+ + |
+ + |
+ + |
+ + |
+ | |||||
|
(иапазон измеряемых температур с проволочным увствительным элементом для класса точности, °C: -В ■А -АА |
от минус 200 до плюс 600 от минус 100 до плюс 450 от минус 50 до плюс 250 | ||||||||||
|
Диапазон измеряемых температур с пленочным чувствительным элементом для класса точности, °C: -В -А -АА |
от минус 50 до плюс 500 от минус 30 до плюс 300 от 0 до 150 | ||||||||||
|
Пределы допускаемой абсолютной погрешности /1змерения температуры для класса точности, °C: -В -А -АА |
±(0,3+0,005-1 11) ±(0,15+0,002-1 11) ±(0,1+0,0017'11|) | ||||||||||
|
Диаметр погружной части, мм |
не менее 2 | ||||||||||
|
Длина погружной части, мм |
не менее 50 | ||||||||||
|
Возможность работы с преобразователями температуры вторичными |
Т19, Т24, Т12, Т32, Т53 |
Т19, Т24, Т12, Т32, Т53, DIH10 |
Т19, Т24, Т12, Т32, Т53, DIH10 |
Т19, Т24, Т12, Т32, Т53, Т91.10 |
Т32, Т53, TIF50 |
Т19, Т24, Т12, Т32, Т53, DIH10, Т91.20 | |||||
Государственный реестр] I средств измерений 1 \ Республики Беларусь / \Для документов/
ОБ 11
|
Наименование характеристики |
Значение характеристики для модели | ||
|
TR10-L |
TR10-E |
TR10-D, 10-F | |
|
[оминальная статическая характеристика по ;ТБ EN 60751-2011 |
Pt100 | ||
|
ласс точности по СТБ EN 60751-2011 |
в, А |
В, А |
В, А, АА |
|
ип чувствительного элемента: ■ проволочный ■ пленочный |
+ |
+ |
+ |
|
(иапазон измеряемых температур с проволочным |увствительным элементом для класса точности, °C: - В -А - АА |
от минус 200 до плюс 600 от минус 100 до плюс 450 |
от минус 200 до плюс 500 от минус 100 до плюс 450 от минус 50 до плюс 250 | |
|
Диапазон измеряемых температур с пленочным чувствительным элементом для класса точности, °C: - В -А -АА |
от минус 50 до плюс 500 от минус 30 до плюс 300 |
от минус 50 до плюс 500 от минус 30 до плюс 300 от 0 до 150 | |
|
Пределы допускаемой абсолютной погрешности измерения температуры для класса точности, °C: -В -А -АА |
±(0,3+0,005 111) ±(0,15+0,002 111) |
±(0,3+0,005 111) ±(0,15+0,002 | 11) ±(0,1+0,0017-11|) | |
|
Диаметр, мм |
не менее 3 | ||
|
Длина погружаемой части, мм |
не менее 50 | ||
|
Возможность работы с преобразователями температуры вторичными |
Т19, Т24, Т12, Т32, Т53 |
Т19, Т24, Т12, Т32, Т53 |
Т91.20 |
[Государственный реестр) Г
I средств измерений / ,'
\ Республики Беларусь /
к \Для документов/ .
|
Наименование характеристики |
Значение характеристики для модели | |||
|
TR20 |
TR21-A |
TR21-B |
TR21-C | |
|
(оминальная статическая характеристика по ;ТБ EN 60751-2011 |
Pt100 | |||
|
ласс точности по СТБ EN 60751-2011 |
В, А |
В, А, АА |
В, А, АА |
В, А, АА |
|
[иапазон измеряемых температур, °C |
от минус 50 до плюс 150; от минус 50 до плюс 250 | |||
|
!ределы допускаемой абсолютной погрешности змерения температуры для класса точности, °C: ■В ■А -АА |
±(0,3+0,005 111) ±(0,15+0,002 111) ±(0,1+0,0017 111) | |||
|
Диаметр погружной части, мм |
не менее 3 | |||
|
Длина погружной части, мм |
не менее 50 | |||
|
возможность работы с преобразователями температуры поричными |
Т12; Т19; Т24; Т32; Т53; Т91.10 |
Т19, Т24, Т12, Т32, Т53, TIF50, TIF52 |
- |
- |
аблица 5
|
Наименование характеристики |
Значение характеристики для модели | |||
|
TR30 |
TR30-P |
TR30-W |
TR30-V | |
|
Номинальная статическая характеристика по СТБ EN 60751-2011 |
Pt100 | |||
|
Класс точности по СТБ EN 60751-2011 |
в, А |
в, А |
В |
В |
|
(Диапазон измеряемых температур, °C |
от минус 50 до плюс 150; от минус 50 до плюс 250 | |||
|
Пределы допускаемой абсолютной погрешности измерения температуры для класса точности: -В -А |
±(0,3+0,005 | 11) ±(0,15+0,002-111) | |||
|
Выходной сигнал |
— |
— |
от 4 до 20 мА |
от 0 до 10 В |
|
Погрешность выходного сигнала |
— |
— |
0,2% от ДИ |
0,5% от ДИ |
|
Диаметр погружной части, мм |
не менее 3 | |||
|
Длина погружной части, мм |
не менее 50 | |||
ги^^
Лист 6 Листов 11
|
Наименование характеристики |
Значение характеристики для модели | |||||
|
TR50-O |
TR50-P |
TR50-Q |
TR50-T |
TR50-U | ||
|
1оминальная статическая характеристика по ;ТБ EN 60751-2011 |
РНОО | |||||
|
ласс точности по СТБ EN 60751-2011 |
В, А, АА |
В, А, АА |
В, А, АА |
В, А, АА |
В, А, АА | |
|
ип чувствительного элемента: ■ проволочный ■ пленочный |
+ |
+ + |
+ + |
+ | ||
|
(иапазон измеряемых температур с проволочным |увствительным элементом для класса точности, °C: -В -А -АА |
от минус 200 до плюс 600 от минус 100 до плюс 450 от минус 50 до 250 | |||||
|
Диапазон измеряемых температур с пленочным ^вствительным элементом для класса точности, °C: -В -А -АА |
от минус 50 до 500 от минус 30 до 300 от 0 до 150 | |||||
|
Пределы допускаемой абсолютной погрешности измерения температуры для класса точности, °C: -В -А -АА |
±(0,3+0,005 111) ±(0,15+0,002-111) ±(0,1+0,0017 11|) | |||||
|
Диаметр погружной части, мм |
не менее 3 | |||||
|
Длина погружной части, мм |
не менее 50 | |||||
|
аблица 7 | ||
|
Наименование характеристики |
Значение характеристики для модели | |
|
TR60-A |
TR60-B | |
|
Номинальная статическая характеристика по СТБ EN 60751-2011 |
РНОО | |
|
Класс точности по СТБ EN 60751-2011 |
В, А, АА | |
|
Диапазон измеряемых температур, °C |
от минус 40 до плюс 80 | |
|
Пределы допускаемой абсолютной погрешности измерения температуры для класса точности, °C: -В -А -АА |
±(0,3+0,005 | ±(0,15+0,002 ±(0,1+0,0017- |
t|) 11) t|) |
|
Диаметр погружной части, мм |
6 | |
|
Длина погружной части, мм |
не менее 5 | |
|
Возможность работы с преобразователями температуры вторичными |
Т19; Т24; Т12; TS | |
|
И |ГоЧ«арственный wasid |> II I Лист 7 Листов 11 | ||
|
Наименование характеристики |
Значение характеристики для модели | ||||||
|
TR25 |
TR33 |
TR34 |
TR40 |
TR51 |
TR53 |
TR55 | |
|
оминальная статическая характеристика по СТБ N 60751-2011 |
Pt100 |
РИОО; РН 000 |
РИОО; РИООО |
РИОО |
РИ00 |
РИ00 |
РИ00 |
|
ласс точности по СТБ EN 60751-2011 |
В, А |
В, А |
в, А |
В, А, АА |
в, А |
В, А, АА |
В, А, АА |
|
диапазон измеряемых температур, °C: т минус 50 до плюс 250 т минус 200 до плюс 600 т минус 20 до плюс 160 т минус 50 до плюс 400 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
1ределы допускаемой абсолютной погрешности 1змерения температуры для класса точности, °C: -В -А -АА |
±(0,3+0,005 | 11) | ||||||
|
±(0,15+0,002-11 ±(0,1+0,001711 |
) ) | ||||||
|
Зыходной сигнал, мА |
от 4 до 20 |
от 4 до 20 |
от 4 до 20 |
— |
— |
— |
от 4 до 20 |
|
Погрешность выходного сигнала |
0,2% от ДИ |
0,2% от ДИ |
0,2% от ДИ |
— |
— |
— |
0,2% от ДИ |
|
Диаметр погружной части, мм |
не менее 2 | ||||||
|
Длина погружной части, мм |
не менее 50 | ||||||
|
Возможность работы с преобразователями температуры вторичными |
Т12; Т19; Т24; Т32; Т53 |
- |
- |
- |
Т12; Т19; Т24; Т32; Т53 |
- |
Т12; Т19; Т24; Т32; Т53; Т91.10; Т91.20 |
аблица 9
|
Наименование характеристики |
Значение характеристики для модели | |||||
|
TR58 |
TR70 |
TR81 |
TR95 |
TR75 | ||
|
1 |
2 |
3 |
4 |
5 |
6 | |
|
Номинальная статическая характеристика по СТБ EN 60751-2011 |
PH00 |
РИООО | ||||
|
Класс точности по СТБ EN 60751-2011 |
в, А |
В |
В; А |
В; А |
— | |
|
Диапазон измеряемых температур, °C |
от минус 50 до плюс 250 |
от минус 50 до плюс 200; от минус 200 до плюс 600 |
от минус 50 до плюс 600 |
от минус 50 до плюс 150; от минус 50 до плюс 200; от минус 50 до плюс 450 |
от минус 50 до плюс 150; от минус 50 до плюс 200; от минус 50 до плюс 450 | |
|
Пределы допускаемой абсолютной погрешности три измерении температуры для класса точности, °C: -В -А |
±(0,3 + 0,005 | t|) ±(0,15 + 0,002 | 11) Il |
|ro^pcroe™^._ | ||||
юдолжение таблицы 9
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1ределы допускаемой абсолютной погрешности при змерении температуры, °C |
0,5 % от ДИ ± 1 е.м.р.* | ||||
|
[иаметр погружной части, мм |
не менее 2 |
не менее 3 |
15; 22 |
48,3; 60,3 |
не менее 3 |
|
[лина погружной части, мм |
не менее 50 |
не менее 50 |
500; 710; 1000; 1400; 2000 |
до 10000 |
не менее 50 |
|
!озможность работы с преобразователями торичными |
- |
- |
Т19; Т24; Т91; Т12; Т32; Т53 |
Т15;Т32 |
- |
* ДИ - диапазон измерений температуры, °C, е.м.р. - единица младшего разряда , °C
аблица 10
|
Наименование характеристики |
Значение характеристики для модели | ||
|
TR11-A |
TR11-C | ||
|
Номинальная статическая характеристика по СТБ EN 60751-2011 |
Pt100 |
Pt100 | |
|
Сласс точности по СТБ EN 60751-2011 |
В; А; АА |
В; А; АА | |
|
Диапазон измеряемых температур, °C для класса В для класса А для класса АА |
от минус 50 до плюс 250 от минус 30 до плюс 250 от 0 до 150 |
от минус 50 до плюс 250 от минус 30 до плюс 250 от 0 до 150 | |
|
ределы допускаемой абсолютной погрешности измерения температуры для пасса точности, °C: В А АА |
±(0,3+0,005-| 11) ±(0,15+0,002 111) ±(0,1+0,0017-| 11) | ||
|
Диаметр погружной части, мм |
не менее 3 | ||
|
Длина погружной части, мм |
не менее 50 | ||
|
Возможность работы с преобразователями температуры вторичными |
Т15; Т32; Т53 |
Т15; Т32; Т53 | |
аблица 11
|
Наименование характеристики |
Значение характеристики для модели | |
|
TR22-A |
TR22-B | |
|
1 |
2 |
3 |
|
Номинальная статическая характеристика по СТБ EN 60751-2011 |
РН 00 |
Pt100 |
|
Класс точности по СТБ EN 60751-2011 |
В; А; АА |
В; А; АА |
|
Диапазон измеряемых температур, °C -для класса В - для класса А - для класса АА |
от минус 50 до плюс 250 от минус 30 до плюс 250 от 0 до 150 |
от минус 50 до плюс 250 от минус 30 до плюД;250. ОТ 0 ДО 1 . |
\\ / /
юдолжение таблицы 11
|
1 |
2 |
з |
|
)еделы допускаемой абсолютной погрешности измерения температуры для асса точности, °C: В 4 4А |
±(0,3+0,005 | 11) ±(0,15+0,002 | t|) ±(0,1+0,0017-| t|) | |
|
1аксимальный размер погружаемой части, мм |
не менее 2 | |
|
(лина погружной части, мм |
не менее 50 | |
|
(озможность работы с преобразователями температуры вторичными |
Т15; Т32; Т53; DIH10 |
Т15; Т32; Т53; DIH10 |
|
зблица 12 | ||
|
Наименование характеристики |
Значение характеристики для модели | |
|
TR31-3 |
TR31-K | |
|
Номинальная статическая характеристика по СТБ EN 60751-2011 |
Pt100; PtWOO |
Pt100; PtWOO |
|
Спасе точности по СТБ EN 60751-2011 |
В; А |
В; А |
|
Диапазон измеряемых температур, °C для класса В для класса А |
от минус 50 до плюс 250 от минус 30 до плюс 250 |
от минус 50 до плюс 250 от минус 30 до плюс 250 |
|
ределы допускаемой абсолютной погрешности измерения температуры для пасса точности, °C: В А |
±(0,3+0,005-| 11) ±(0,15+0,002-111) | |
|
(ыходной сигнал, мА |
от 4 до 20 | |
|
1огрешность выходного сигнала |
±0,2 % от ДИ | |
|
|иаметр погружной части, мм |
не менее 3 | |
|
1лина погружной части, мм |
не менее 50 | |
|
возможность работы с преобразователями температуры вторичными |
Т15; Т32; Т53 |
Т15; Т32; Т53 |
'аблица 13
|
Наименование характеристики |
Значение характеристики для модели | ||
|
TR57-M | |||
|
Номинальная статическая характеристика по СТБ EN 60751-2011 |
Pt100 |
Pt100 | |
|
Спасе точности по СТБ EN 60751-2011 |
А |
А | |
|
Диапазон измеряемых температур, °C |
от минус 20 до плюс 150 |
от минус 10 до плюс 150 | |
|
Пределы допускаемой абсолютной погрешности измерения температуры, °C |
±2,5 % от ДИ | ||
|
Выходной сигнал, мА |
— |
ot^sOs; | |
|
(Диаметр погружной части, мм |
не менее 3 | ||
|
Длина погружной части, мм |
не менее 50 |
V | |
Знак утверждения типа
Знак утверждения типа наносится на паспорт термопреобразователя типографским способом.
Комплектность
В комплект поставки входят:
- термопреобразователь,
- паспорт;
- методика поверки МРБ МП.2362-2014.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "WIKA Alexander Wiegand GmbH & Co. KG" (Германия).
СТБ EN 60751-2011 Термопреобразователи сопротивления платиновые промышленные.
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
МРБ МП.2362-2014 Термопреобразователи сопротивления серии TR. Методика поверки.
Заключение
Термопреобразователи сопротивления серии TR соответствуют документации фирмы "WIKA Alexander Wiegand SE & Co.KG" (Германия), СТБ EN 60751-2011, ГОСТ 6651-2009.
Термопреобразователи соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствии
ТС N RU Д-ОЕ.АВ29.В.04761 от 15.05.2015); ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификата соответствия № ТС RU С-ОЕ.ГБ08.В.02128 от 15.11.2016).
Межповерочный интервал (МПИ): не более 24 месяцев, в том числе для термопреобразователей сопротивления TR95; МПИ в сфере законодательной метрологии в Республике Беларусь: не более 24 месяцев, в том числе для термопреобразователей сопротивления TR95.
Для термопреобразователей сопротивления модификации TR95 (многозонных) разборной и неразборной конструкции, используемых на предприятиях с непрерывным технологическим процессом, установить МПИ (для преобразователей неразборной конструкции - конечный срок действия первичного метрологического контроля), равным периоду между остановочными ремонтами, но не более 48 месяцев; при этом увеличение МПИ (для преобразователей неразборной конструкции - конечный срок действия первичного метрологического контроля) допускается только при условии применения процедур и средств контроля работоспособности преобразователей, установленных в соответствующих документах владельца СИ.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
Другие Термопреобразователи
