Термопреобразователи сопротивления Omnigrad серий TR, TST, TMT-R (далее по тексту - термопреобразователи) предназначены для измерения температуры жидких и газообразных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5296 18 |
| Наименование | Термопреобразователи сопротивления Omnigrad серий TR, TST, TMT-R |
| Год регистрации | 2018 |
| Номер сертификата | 12248 |
| Дата регистрации | 2018-12-20 |
| Срок действия | 2023-12-20 |
| Получатель сертификата | фирма "Endress+Hauser Wetzer GmbH+Co.KG", Германия (DE), Италия (IT) |
Производитель / Заявитель
фирма "Endress+Hauser Wetzer GmbH+Co.KG"
Адрес: Obere Wank 1, 87484, Nesselwang
Контакты: +49762197502 // +497621975345
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2389-2014. |
Поверители
Скачать
|
Описание типа РБ 03 10 5296 18 [2014-03-13]
rb-03-10-5296-18_2014-03-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 5296 18 [2019-09-25]
rb-03-10-5296-18_2019-09-25.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи сопротивления Omnigrad серий TR, TST, TMT-R (далее по тексту - термопреобразователи) предназначены для измерения температуры жидких и газообразных сред.
Область применения - различные области хозяйственной деятельности.
Описание
Принцип действия термопреобразователей основан на зависимости электрического сопротивления измерительного элемента от температуры измеряемой среды. В зависимости от комплектации, термопреобразователи могут иметь встроенные или выносные вторичные преобразователи ТМТ, которые преобразует электрическое сопротивление в значение температуры, и выводят это значение при помощи цифровых сигналов HART, PROFIBUS-PA, FOUNATION Fieldbus или аналогового токового сигнала постоянного тока 420 мА, соответствующего значению измеренной температуры.
Термопреобразователи выпускают в следующих исполнениях: TR10; TR11; TR12; TR13; TR15; TR24; TR25; TR61; TR62; TR63; TR65; TR66; TR88; TMT142R; TMT162R; TST187; TST310; TST40N; TST41N; TST410; TST414; TST487; TST434; TST90.
Конструктивно термопреобразователи состоят из защитной арматуры и измерительного элемента. Защитная арматура может быть оборудована защитными головками ТА2хх или ТАЗхх которые отличаются конструкцией и степенью защиты, которую обеспечивает оболочка. В защитную головку может быть встроен вторичный преобразователь ТМТ. Защитные гильзы исполнений ТА5хх, TWxx, входящие в состав защитной арматуры предназначены для защиты чувствительного элемента от воздействия факторов измеряемой среды. В качестве чувствительного элемента используется тонкопленочный^либо проволочный платиновый резистор Pt100, выполненный в виде проволочного, тонкопленочного или тонкопленочного StrongSens измерительного элемента. Измерительный элемент встроен непосредственно в защитную гильзу или находится в составе сменной измерительной вставки TPR100, TPR300, ТЕТ300 или ТЕТ90. Термопреобразователи могут быть оснащены встроенным жидкокристаллическим дисплеем.
Термопреобразователи могут быть изготовлены во взрывозащищенном исполнении.
Место нанесения знака поверки (клейма-наклейки) указано в приложении А.
Внешний вид термопреобразователей представлен на рисунке 1.

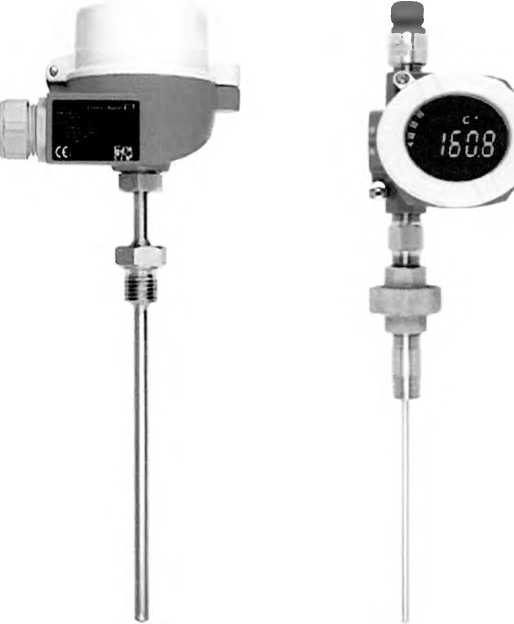

Рисунок 1 - Внешний вид термопреобразователей сопротивления Omnigrad серий TR, TST, TMT-R.
Основные технические и метрологические характеристики
Основные технические и метрологические характеристики термопреобразователей сопротивления Omnigrad серий TR, TST, TMT-R представлены в таблицах 1-4.
® Л
[Государственный реестр, I I средств измерений ;
|
Название характеристики |
Значение характеристики |
|
1 Диапазоны температур измеряемой среды |
указаны в таблице 2 |
|
2 Диапазоны измерения температуры |
указаны в таблице 3 |
|
3 Пределы допускаемого значения погрешности измерения разности температур термопреобразователями Omnigrad TST90, подобранными в пару |
± 0,05 °C (в диапазоне от 0°С до120 °C) ±0,1 °C (в диапазоне от минус 40 °C до 0 °C) |
|
4 Нижний предел диапазона измерений разности температур термопреобразователями Omnigrad TST90, подобранными в пару |
3°С |
|
5 Время реагирования на температуру в водной среде (скорость движения (0,4±0,1) м/с) (в зависимости от диаметра и нижней части защитной арматуры): to, 5 to,9 |
от 2 до 38 с от 5 до 125 с |
|
6 Сопротивление изоляции при температуре 20 °C и постоянном напряжении 100 В |
не менее 100 МОм |
|
7 Диапазон температур окружающего воздуха (максимальный) для исполнений без встроенного вторичного преобразователя |
от минус 50 до 180 °C |
|
8 Диапазон температур окружающего воздуха для исполнений со встроенным вторичным преобразователем |
от минус 40 до 85 °C |
|
9 Степени защиты, обеспечиваемые оболочками, по ГОСТ 14254-2015 (МЭК 529) |
IP65, IP66, IP67, IP68 |
Таблица 2
|
Исполнения термопреобразователей сопротивления Omnigrad |
Диапазоны температур измеряемой среды, °C | ||
|
с пленочным чувствительным элементом |
с проволочным чувствительным элементом |
с пленочным чувствительным элементом StrongSens | |
|
TR10; TR11; TR12; TR13; TR15; TR61; TR62; TR63; TR65;TR66; TR88 |
от минус 50 до 400 |
от минус 200 до 600 |
от минус 50 до 500 |
|
TR24; TR25; TST40; TST40N; TST90 |
от минус 50 до 400 |
от минус 200 до 600 | |
|
TMT142R; TMT162R |
- |
от минус 200 до 600 | |
|
TST187; TST410; TST414 |
от минус 50 до 400 | ||
|
TST487 |
от минус 50 до 300 | ||
|
TST434 |
от минус 50 до 100 |
от минус 50 до 100 | |
|
Исполнения термопреобразователей сопротивления Omnigrad |
Диапазоны измерения температуры, °C | ||
|
Классы точности термопреобразователей сопротивления по СТБ EN 63751-2011 | |||
|
АА |
А |
В | |
|
TR10; TR11; TR12; TR13; TR15; TR24; TR25; TR61; TR62; TR63; TR65; TR66; TR88 (с пленочным чувствительным элементом) |
от 0 до 150 |
от минус 50 до 250 | |
|
TR10; TR11; TR12; TR13; TR15; TR24; TR25; TR61; TR62; TR63; TR65; TR66; TR88; TMT142R; TMT162R (с проволочным чувствительным элементом) |
от 0 до 250 |
от минус 200 до 600 | |
|
TR10; TR11; TR12; TR13; TR15; TR61; TR62; TR63; TR65; TR66; TR88 (с пленочным чувствительным элементом StrongSens) |
от 0 до 200 |
от минус 30 до 500 | |
|
TST187 |
от минус 50 до 250 |
от 250 до 400 | |
|
TST487 |
от минус 50 до 250 |
от 250 до 300 | |
|
TST410; TST414 |
от минус 50 до 400 |
от минус 50 до 400 | |
|
TST40; TST40N (с пленочным чувствительным элементом) |
от 0 до 150 |
от минус 30 до 300 | |
|
TST40; TST40N; TST90 (с проволочным чувствительным элементом) |
от минус 50 до 250 |
от минус 100 до 450 |
от минус 200 до 600 |
|
TST434 |
от минус 50 до 100 |
от минус 50 до 100 | |
|
TST90 (с пленочным чувствительным элементом) |
от 0 до 150 |
от минус 30 до 300 |
от минус 50 до 500 |
Таблица 4
|
Название характеристики |
Значение характеристики |
|
1 Пределы допускаемой погрешности вторичного преобразователя ТМТ111, ТМТ112, ТМТ121, ТМТ122, ТМТ180, ТМТ181, ТМТ182, ТМТ82, ТМТ127, ТМТ187, ТМТ80, ТМТ142, ТМТ142 с выходным сигналом постоянного тока 4-20 мА: - ТМТ111, ТМТ112, ТМТ121, ТМТ122, ТМТ180, ТМТ181, ТМТ182, ТМТ127, ТМТ187 - ТМТ80 - ТМТ82 -TMT142R -TMT162R |
±0.2 °C или ±0,08 % от ДИ (в зависимости от того, что больше) ±0,5 °C или ±0,15 % от ДИ (в зависимости от того, что больше) ±(0,12 °C+ 0,03 % от ДИ) ±(0,2 °C + 0,02 % от ДИ) ±(0,11 °С+ 0,03 % от ДИ) |
|
2 Пределы допускаемой погрешности вторичного преобразователя ТМТ84, ТМТ85 с цифровым выходным сигналом |
±0,12 °C |
|
Примечание - ДИ - диапазон измерений // .. . ) | |
/
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки термопреобразователей сопротивления Omnigrad серий TR, TST, TMT-R в соответствии с технической документацией фирмы "Endress+Hauser Wetzer GmbH+Co.KG " (Германия, Италия) входят:
- термопреобразователь сопротивления Omnigrad серий TR, TST, TMT-R (исполнение в зависимости от заказа);
- дополнительные принадлежности в соответствии с заказом;
- компакт-диск с эксплуатационной документацией.
Технические документы
Документация фирмы "Endress+Hauser Wetzer GmbH+Co.KG " (Германия, Италия).
МРБ МП.2389-2014 «Термопреобразователи сопротивления Omnigrad серий TR, TST, TMT-R. Методика поверки».
Заключение
Термопреобразователи сопротивления Omnigrad серий TR, TST, TMT-R соответствуют требованиям документации фирмы - изготовителя.
Термопреобразователи сопротивления Omnigrad серий TR, TST, TMT-R соответствуют:
- требованиям Технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация о соответствии вторичных преобразователей ТМТ, термопреобразователей сопротивления Omnigrad и термоэлектрических преобразователей Omnigrad, выдана ООО «Эндресс+Хаузер», Москва, регистрационный номер № RU Д-ОЕ.АГ95.В.00650 от 14.12.2015, декларация о соответствии вторичных преобразователей ТМТ, выдана УП «БЕЛОРГСИНТЕЗ», Республика Беларусь, регистрационный номер № ТС BY/112 11.01.ТР020 003 12673 от 01.07.2015);
- требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования во взрывоопасных средах» (сертификат соответствия вторичных преобразователей ТМТ во взрывозащищенном исполнении с маркировкой взрывозащиты Ex d и Ex ia № RU С ОЕ.ГБ05.В.00919, выдан НАНИО «Центр сертификации взрывозащищенного и рудничного оборудования», Российская Федерация, 16.01.2015, сертификат соответствия термопреобразователей сопротивления Omnigrad и термоэлектрических преобразователей Omnigrad во взрывозащищенном исполнении с маркировкой взрывозащиты Ex d и Ex ia № RU С 1Т.ГБ05.В.00995, выдан НАНИО «Центр сертификации взрывозащищенного и рудничного оборудования», Российская Федерация, 05.03.2015, сертификат соответствия термопреобразователей сопротивления Omnigrad ТМТ142/ТМТ162 и термоэлектрических преобразователей Omnigrad ТМТ142/ТМТ162 во взрывозащищенном исполнении с маркировкой взрывозащиты Ex Ex ia № RU С 1Т.ГБ05.В.00971, выдан НАНИО «Центр сертификации взрыво,защищенного и рудничного оборудования», Российская Федерация, 18.01.2015);
II (государственный реестр. |
11 1 средств измерении I V уРеспублики Беларусь/ f
Межповерочный интервал - не более 48 месяцев;
Межповерочный интервал в СЗМ в Республике Беларусь - не более 48 месяцев.
Другие Термопреобразователи
