Термопреобразователи сопротивления NWT 200G
| Номер в ГРСИ РФ: | РБ 03 10 6860 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | "H.Heinz Messwiderstande GmbH", Германия |
Термопреобразователи сопротивления NWT 200G (далее термопреобразователи) предназначены для измерения температуры химически не агрессивных к материалу защитной арматуры термопреобразователя жидких, газообразных и сыпучих сред, в том числе температуры обмоток электродвигателей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6860 18 |
| Наименование | Термопреобразователи сопротивления NWT 200G |
| Год регистрации | 2018 |
| Номер сертификата | 12244 |
| Дата регистрации | 2018-12-20 |
| Срок действия | 2023-12-20 |
| Получатель сертификата | фирма "H.Heinz Messwiderstande GmbH", Германия (DE) |
Производитель / Заявитель
фирма "H.Heinz Messwiderstande GmbH"
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.461-2009. |
Поверители
Скачать
|
Описание типа РБ 03 10 6860 18 [2019-04-08]
rb-03-10-6860-18_2019-04-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 6860 18 [2019-03-29]
rb-03-10-6860-18_2019-03-29.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи сопротивления NWT 200G (далее термопреобразователи) предназначены для измерения температуры химически не агрессивных к материалу защитной арматуры термопреобразователя жидких, газообразных и сыпучих сред, в том числе температуры обмоток электродвигателей.
Область применения: энергетика, металлургия, машиностроение, предприятия химической, нефтяной других отраслей промышленности.
Описание
Принцип работы термопреобразователя основан на свойстве платины изменять свое сопротивление с изменением температуры. Термопреобразователь имеет обычную жесткую конструкцию с проволочным чувствительным элементом. Чувствительный элемент соединяется при помощи соединительных проводов с выводами термопреобразователя.
Схема соединения внутренних проводников термопреобразователей с чувствительным элементом: двух- трех- или четырехпроводная.
Термопреобразователи выпускаются во взрывозащищенном исполнении с маркировкой ExellU.
Внешний вид термопреобразователей приведен на рисунке 1.
Знак поверки в виде клейма-наклейки наносится на свидетельство о поверке.

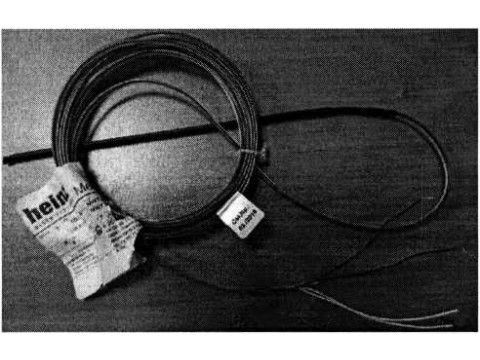

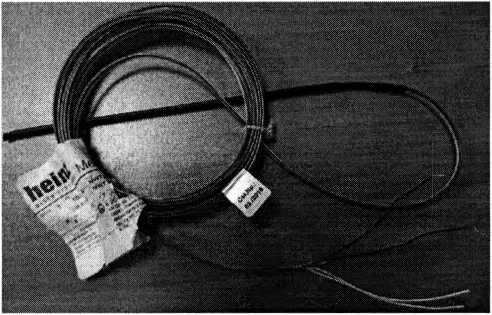

Рисунок 1. Внешний вид термопреобразователей сопротивления NWT 200G
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики термопреобразователей приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Номинальная статическая характеристика преобразования (НСХ) |
Pt100 |
|
Температурный коэффициент сопротивления, а, Ом/°С |
0,00385 |
|
Класс точности по СТБ ЕН 60751-2011 |
А, В |
|
Диапазон измеряемых температур, °C |
от минус 50 до плюс 180 |
|
Пределы допускаемого отклонения от НСХ, °C, для термопреобразователей сопротивления: - класса А - класса В |
±(0,15 + 0,002 |t |) ±(0,3 + 0,005 |t |) (где t - значение измеряемой температуры, °C) |
|
Глубина погружения, мм, не менее |
80 |
|
Схема соединения Pt 100 с проводниками кабеля |
двух-, трех-, четырехпроводная |
|
Условия эксплуатации термопреобразователей: - температура окружающего воздуха, °C; - относительная влажность воздуха, % |
от минус 50 до плюс 180 от 30 до 80 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP 65 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки термопреобразователей представлен в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Термопреобразователь сопротивления NWT 200G |
1_щт. |
|
Паспорт |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Н.Heinz Messwiderstande GmbH", Германия.
СТБ EN 60751-2011 "Термопреобразователи сопротивления платиновые промышленные".
ГОСТ 8.461-2009 "Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки".
Заключение
Термопреобразователи сопротивления NWT 200G соответствуют требованиям технической документации фирмы "Н.Heinz MeBwiderstande GmbH", Германия, СТБ EN 60751-2011.
Межповерочный интервал - не более 24 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяцев.
Научно-исследовательский испытательный центр БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
