Термопреобразователи сопротивления платиновые ГКС TS500

Назначение

Термопреобразователи сопротивления платиновые ГКС TS500 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры различных сред, не агрессивных к материалу защитной арматуры.

Описание

Термопреобразователи сопротивления обеспечивают преобразование измеряемой температуры в изменение электрического сопротивления.

Термопреобразователи ГКС TS500 изготовляются различных модификаций, которые отличаются друг от друга конструктивным исполнением и назначением.

Термопреобразователи ГКС TS500 состоят из измерительной вставки с одним или двумя тонкопленочными (TF) или проволочными (WW) платиновыми чувствительными элементами, защитной арматуры с различными видами технологических соединений и монтажных элементов, защитной головки, разъемами различной конструкции или клеммной платформой. Защитные головки имеют модификации, отличающиеся конструкцией, материалом и степенью защиты. Головки в зависимости от модификации изготавливаются из алюминиевого сплава, стали, пластика или полиамида. Конструкция некоторых модификаций головок ТС предусматривает возможность встраивания в них измерительных преобразователей с унифицированным электрическим выходным сигналом постоянного тока, а также с цифровым выходным сигналом для передачи по HART-протоколу или с цифровым сигналом промышленной сети PR.OF1BUS-PA. FOUNDATION Fieldbus.

Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 2-х, 3-х и 4-х проводная.

При измерении температуры при высоких давлениях и скоростях потока ТС используются в комплекте с дополнительными защитными гильзами, изготовленными из различных материалов и сплавов.

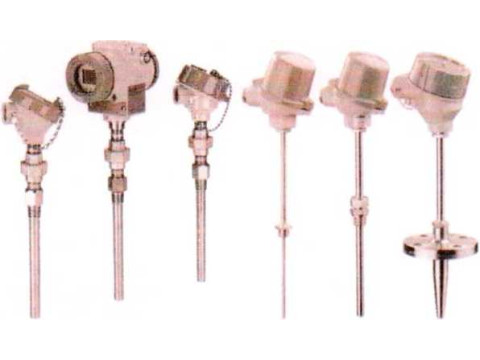

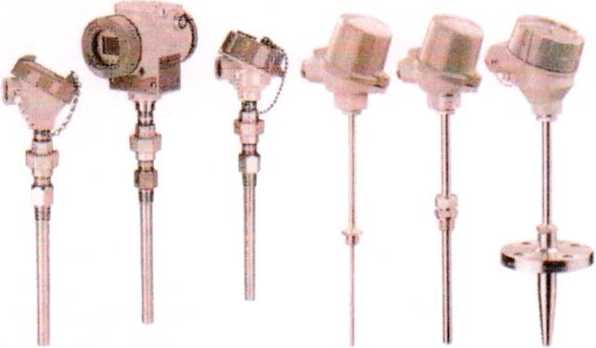

Фотографии общего вида ТС приведены на рисунках 1 и 2.

Рисунок 2 - Место опломбирования

Знак поверки наносится на свидетельство о поверке или в паспорт.

Технические характеристики

Диапазон измеряемых температур, °C:

- для ТС с тонкопленочными ЧЭ:.....................................от минус 50 до плюс 400;

- для термопреобразователей с проволочными ЧЭ:..............от минус 196 до плюс 600

Условное обозначение номинальной статической характеристики преобразования

(НСХ) по МЭК 60751/ГОСТ 6651-2009:...............................................................Pt 100

Н оминальное значение сопротивления термопреобразователя при 0 °C (Ко), Ом:.... 100

Класс допуска ТС по МЭК 60751/ГОСТ 6651-2009:...................................АА, А, В

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте в зависимости от типа ЧЭ, класса допуска и диапазона измеряемых температур (допуск) по МЭК 60751/ГОСТ 6651-2009, °C:

- для тонкопленочных ЧЭ:

класс АА:    ±(0,1 +0,0017|ф (от 0 до плюс 150 °C);

класс А:      ±(0,15+О,ОО2|Г|) (от минус 30 до плюс 300 °C);

класс В:     ±(О,ЗО+О,ОО5|/|) (от минус 50 до плюс 400 °C)

- для проволочных ЧЭ:

класс АА: ± (0,1+0,0017|t|) (от 0 до плюс 150 °C);

класс А: ±(0,15+0,002|/|) (от минус 100 до плюс 450 °C)

класс В:     ±(0,30+0,005|г|) (от минус 196 до плюс 600 °C)

Электрическое сопротивление изоляции при температуре плюс (25±10)°С i относительной влажности воздуха от 30 до 80 %, МОм (при 500 В), не менее:.......100

Диаметр измерительной вставки ТС, мм:.......................................................3; 6

Диаметр защитной арматуры ТС, мм:......................................................от 9 до 24

Длина монтажной части ТС (в зависимости от модели и исполнения), мм:.от 50 до 500С (возможна большая длина по спецзаказу)

Степень защиты защитной головки ТС по ГОСТ 14254-96:... 1Р54, IP65, IP66, IP67, 1Р68

Рабочие условия эксплуатации ТС:

- температура окружающей среды, °C

- от минус 50 до плюс 100 (без установленного ИП. металлическая головка);

овка);

- от минус 50 до плюс 85 (без установленного ИП. пласти - от минус 40 до плюс 85 (с установленным ИП) - относительная влажность воздуха, %, не более:.........

Масса, кг:............................от 0.1 до 6 (в зависимости от модели и исполнения ТС)

Средний срок службы ТС. лет. не менее:.........................................................10.

Знак утверждения типа

наносится на титульный лист паспорта и Руководства по эксплуатации (в правом верхнем углу) типографским способом, а также на корпус ТС при помощи наклейки (в случае, если позволяет конструкция ТС).

Комплектность

Термопреобразователь (модель и исполнение - в соответствии с заказом) - 1 шт.

I lacnopr (на русском языке) - 1 экз.

Руководство по эксплуатации - I экз. (по дополни тельному заказу).

Защитная гильза в зависимости от модели или по дополнительному заказу.

Поверка

осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

- термометр цифровой прецизионный DTI-1000. пределы допускаемой абсолютной погрешности: ±0.031 °C в диапазоне температур от минус 50 до плюс 400 °C, ±0.061 °C в диапазоне температур св. плюс 400 до плюс 650 °C;

- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0. ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °C и нестабильностью поддержания температуры ±(0.005+0.00005■ 1 ) °C. где t - значение заданной температуры;

- многоканальный прецизионный измеритель температуры МИ Г 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10 ' R+510 '), где R - измеряемое сопротивление. Ом;

- - мегомметр М4100/3. рабочее напряжение до 500 В.

Сведения о методах измерений

приведены в соот ветствующем разделе Руководства по эксплуатации на ТС.

Нормативные документы

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.

Общие технические требования и методы испытаний.

Международный стандарт МЭК 60751 (2008. 07). Промышленные чувствительные элементы термометров сопротивления из платины.

ГУ 4211-002-65688266-2015 «Преобразователи термоэлектрические ГКС TS500. термопреобразователи сопротивления платиновые ГКС TS500».

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из Методика поверки.

платины, меди и никеля.
