Термопреобразователи сопротивления PR-SPA-NA-NWT, PR-SPA-EX-NWT

Обозначение изделия

Описание

Конструкция

Маркировка взрывозащиты (опционально)

1

2

3

4

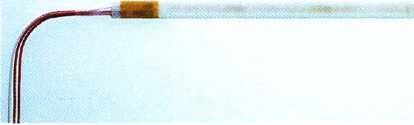

PR-SPA-NA-NWT- АК

Для установки в пазлах электрических машин (моторов, генераторов) и трансформаторов

Датчик температуры, встроен в несущий корпус из стеклотекстолита, с залит силиконом и покрыт защитной пластиной. Подводы прочно подключены по средствам твердого припоя и обжима.

Отсутствует

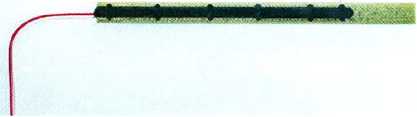

PR-SPA-NA-NWT-ST

Для установки в пазлах электрических машин (моторов, генераторов) и трансформаторов

Бифилярно намотанная платиновая проволока завернута в несколько слоев ламинатной слюды или стабилизирована стекловолокном. Проводы прочно подключены по средствам мягкого припоя при разгрузке натяжения кабеля.

Отсутствует

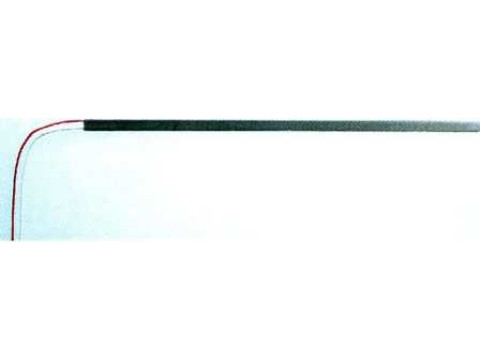

PR-SPA-NA-NWT-ZS

Для установки в пазлах электрических машин (моторов, генераторов) и трансформаторов

Датчик    температуры    залит    в

промежуточную      пластину      из

стеклотекстолита. Подводы прочно подключены по средствам твердого припоя или обжима.

Отсутствует

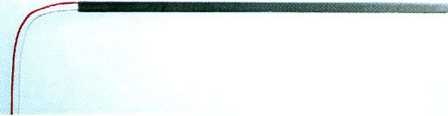

PR-SPA-NA-NWT- SH

Для установки в пазлах электрических машин (моторов, генераторов) и трансформаторов

Бифилярно намотанная платиновая проволока встроена в гибкий несущий корпус    из    стеклотекстолита и

изолирована термоусадочной трубкой. Проводы прочно подключены по средствам мягкого припоя при разгрузке натяжения кабеля.

Отсутствует

PR-SPA-EX-NWT-AK

Для установки в пазлах электрических машин (моторов, генераторов) и трансформаторов

Датчик температуры, встроен в несущий корпус из стеклотекстолита,с залит силиконом и покрыт защитной пластиной. Подводы прочно подключены по средствам твердого припоя и обжима.

Ex ia ПС U;

Ex е II U;

Ex ia ШС Db U;

Ex tb ШС Db U.

PR-SPA-EX-NWT-ST

Для установки в пазлах электрических машин (моторов, генераторов) и трансформаторов

Бифилярно намотанная платиновая проволока завернута в несколько слоев ламинатной слюды или стабилизирована стекловолокном. Проводы прочно подключены по средствам мягкого припоя при разгрузке натяжения кабеля.

Ex ia ПС U;

Ex e II U;

ЕхдДЦЦрЬ U; mSrA

Обозначение изделия

Описание

Конструкция

Маркировка взрывозащиты (опционально)

1

2

3

4

PR-SPA-EX-NWT-ZS

Для установки в пазлах электрических машин (моторов, генераторов) и трансформаторов

Датчик    температуры    залит    в

промежуточную      пластину      из

стеклотекстолита. Подводы прочно подключены по средствам твердого припоя или обжима.

Ex ia ПС U;

Ex е II U;

Ex ia ШС Db U;

Ex tb ШС Db U.

PR-SPA-EX-NWT- SH

Для установки в пазлах электрических машин (моторов, генераторов) и трансформаторов

Бифилярно намотанная платиновая проволока встроена в гибкий несущий корпус из стеклотекстолита и изолирована термоусадочной трубкой. Проводы прочно подключены по средствам мягкого припоя при разгрузке натяжения кабеля.

Ex ia ПС U;

Ex e II U;

Ex ia IIIC Db U;

Ex tb IIIC Db U.

Наименование характеристики

PR-S1

PA-NA-NWT, PR-SPA-EX-NWT

исп. АК

исп. ST

исп. ZS

исп. SH

1 Номинальная статическая характеристика, (НСХ)*

1 х PtlOO, 2 х PtlOO, 1 х PTC, 1 х KTY84

1 х PtlOO

1 х PtlOO, 2 x PtlOO, 1 x PTC, 1 X KTY84

1 x PtlOO

2 Класс допуска, для Pt 100 в соответствии с ГОСТ 6651-2009

А, В

3 Номинальное значение сопротивления:

-для Pt 100

-для KTY84

- для РТС

100 Ом при 0 °C

1000 Ом при 100 °C не менее 50 не более 100 Ом при 25 °C

4 Диапазон измерений температуры, °C:

-для Pt 100

-для KTY84

-для РТС

для PR-SPA-NA-NWT от минус 60 до плюс 200

для PR-SPA-EX-NWT от минус 60 до плюс 180

для PR-SPA-NA-NWT от минус 40 до плюс 200

для PR-SPA-EX-NWT от минус 40 до плюс 180

для PR-SPA-NA-NWT от минус 45 до плюс 200

для PR-SPA-EX-NWT от минус 45 до плюс 180

5 Температурный коэффициент, °C'1, для Pt 100

0,00385

6 Пределы допускаемой основной погрешности:

6.1 Пределы допускаемой абсолютной погрешности для Pt 100: - для Pt 100 класса А, °C

- для PtlOO класса В, °C где 111 - абсолютное значение измеренной температуры, °C, без учета знака

6.2 Отношение сопротивления R25/R100

± (0,15 + 0,002 111), ± (0,3 + 0,005 11)

0,603+0,08

6.3 Пределы допускаемой относительной погрешности для KTY84, %:

-для KTY84-130,

- для KTY84-150,

- для KTY84-151,

- для KTY84-152,

±3,0

±5,0

- 5,0

+5,о ZWW

Наименование характеристики

PR-SPA-NA-NWT, PR-SPA-EX-NWT

исп. АК

исп. ST

исп. ZS

исп. SH

7 Пределы допускаемого отклонения для РТС:

- с диапазоном срабатывания по температуре (NTT) от плюс 60 °C до плюс 80 °C:

- точке (NTT минус 5 °C), Ом

- точке (NTT плюс 5 °C), Ом

- точке (NTT плюс 23 °C), Ом - с диапазоном срабатывания по температуре (NTT) от плюс 90 °C до плюс 160 °C:

- точке (NTT минус 5 °C), Ом

- точке (NTT плюс 5 °C), Ом

- точке (NTT плюс 15 °C), Ом - с диапазоном срабатывания по температуре (NTT) от плюс 170 °C до плюс 180 °C:

- точке (NTT минус 7 °C), Ом

- точке (NTT плюс 7 °C), Ом

- точке (NTT плюс 23 °C), Ом

не более 570 не менее 570 не менее 10000

не более 550 не менее 1330 не менее 4000

не более 570 не менее 570 не менее 10000

8 Схема внутренних соединений: - для Pt 100

-для PTC, KTY84

двухпроводная, трехпроводная, четырехпроводная двухпроводная

9 Время термической реакции t о,бз? в воде, не более, с

8

8

8

8

10 Степень защиты от воды и пыли

IP 64

11 Размеры погружаемой части , мм

в соответствии с технической документацией изготовителя

12 Длина кабеля, мм, не менее

в соответствии с технической документацией изготовителя

13 Материал защитного корпуса

стеклотекстолит/ пластик

стеклотекстолит/ слюдяная бумага

стеклотекстолит

термоусадочная трубка

14 Масса, кг, не более

в соответствии с технической документацией изготовителя

15 Условия эксплуатации:

- диапазон температур окружающего воздуха, °C - относительная влажность, %

от минус 60 до плюс 180 до 95 без конденсации влаги

Наименование

Кол-во

Примечание

Термопреобразователь сопротивления

1 шт.

Паспорт на русском и государственном языке

1 экземпляр
