Термопреобразователи сопротивления PR-SPA-NA-WKF, PR-SPA-EX-WKF
| Номер в ГРСИ РФ: | РБ 03 10 6525 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | "EPHY-MESS GmbH", Германия |
|
Описание типа РБ 03 10 6525 18 [2018-08-06]
rb-03-10-6525-18_2018-08-06.pdf
|
Скачать |
Термопреобразователи сопротивления PR-SPA-NA-WKF, PR-SPA-EX-WKF (с чувствительными элементами Pt 100 и KTY84) предназначены для контроля температуры обмоток двигателей, терморезисторы с положительным температурным коэффициентом сопротивления РТС предназначены для защиты электродвигателей от перегрева вместе с контрольно-пусковыми аппаратами, подключаемыми последовательно.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6525 18 |
| Наименование | Термопреобразователи сопротивления PR-SPA-NA-WKF, PR-SPA-EX-WKF |
| Год регистрации | 2018 |
| Номер сертификата | 11622 |
| Дата регистрации | 2018-03-29 |
| Срок действия | 2023-03-29 |
| Получатель сертификата | фирма "EPHY-MESS GmbH", Германия (DE) |
Производитель / Заявитель
фирма "EPHY-MESS GmbH"
Адрес: Berta-Cramer-Ring 1, D-65205 Wiesbaden
Контакты: тел.+49 6122 9228-0, факс. +49 6122 9228-99
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ.МП 2779-2018. |
Поверители
Скачать
|
Описание типа РБ 03 10 6525 18 [2018-08-06]
rb-03-10-6525-18_2018-08-06.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи сопротивления PR-SPA-NA-WKF, PR-SPA-EX-WKF (с чувствительными элементами Pt 100 и KTY84) предназначены для контроля температуры обмоток двигателей, терморезисторы с положительным температурным коэффициентом сопротивления РТС предназначены для защиты электродвигателей от перегрева вместе с контрольно-пусковыми аппаратами, подключаемыми последовательно.
Область применения - детали электрических машин на промышленных объектах различных отраслей промышленности с нормальными и пожаро- и взрывоопасными производствами, с зонами, где возможно образование взрывоопасных смесей, относящихся к категории II (А, В, С) и взрывоопасных пылевых сред, относящихся к группе III (А, В, С).
Описание
Принцип действия термопреобразователей сопротивления основан на свойстве различных материалов изменять свое сопротивление с изменением температуры. Чувствительный элемент выполнен из платины, полупроводниковой керамики или кремния и помещен в защитный корпус из нержавеющей стали, керамики или термоусадочной трубки. Удлинительный кабель выведен через уплотнение в наружной части защитного корпуса.
Термопреобразователи сопротивления PR-SPA-NA-WKF, PR-SPA-EX-
WKF имеют 3 исполнения ESH, КН, исполнением.
МН, отличающиеся кондтрук^цвным
Варианты исполнения термопреобразователей сопротивления представлены в таблице 1.
Таблица 1 - Варианты исполнения _____
|
Обозначение изделия |
Описание |
Конструкция |
Маркировка взрывозащиты (опционально) |
|
1 |
2 |
3 |
4 |
|
PR-SPA-NA-WKF-ESH |
Для установки в обмотку электрических машин (моторов, генераторов)и трансформаторов |
Чувствительный элемент изолирован одинарной или двойной термоусадочной трубкой с прочно присоединенными проводами. Соединительные провода датчика изолированы друг от друга термоусадочной трубкой. |
Отсутствует |
|
PR-SPA-NA-WKF-KH |
Для установки в обмотку электрических машин (моторов, генераторов) и трансформаторов |
Чувствительный элемент с прочно присоединенными проводящими проводами залит в керамической оболочке. Соединительные провода датчика изолированы друг от друга термоусадочной трубкой. |
Отсутствует |
|
PR-SPA-NA-WKF-MH |
Для установки в просверленных отверстиях (глухие отверстия/проходы) и обмотку электродвигателей (генераторов) или других электрических машин |
Чувствительный элемент изолирован и виброустойчиво установлен в металлическом защитном корпусе с прочно присоединенными проводящими проводами. |
Отсутствует |
|
PR-SPA-EX-WKF-ESH |
Для установки в обмотку электрических машин (моторов, генераторов)и трансформаторов |
Чувствительный элемент изолирован одинарной или двойной термоусадочной трубкой с прочно присоединенными проводами. Соединительные провода датчика изолированы друг от друга термоусадочной трубкой. |
Ex ia ПС U; Ex е II U; Ex ia ШС Db U; Ex tb ШС Db U. |
|
PR-SPA-EX-WKF-KH |
Для установки в обмотку электрических машин (моторов, генераторов)и трансформаторов |
Чувствительный элемент с прочно присоединенными проводящими проводами залит в керамической оболочке. Соединительные провода датчика изолированы друг от друга термоусадочной трубкой. |
Ex ia ПС U; Ex e II U; Ex ia IIIC Db U; Ex tb IIIC Db U. |
|
R-SPA-EX-WKF-MH |
Для установки в просверленных отверстиях (глухие отверстия/проходы) и обмотку электродвигателей (генераторов) или других электрических машин |
Чувствительный элемент изолирован и виброустойчиво установлен в металлическом защитном корпусе с прочно присоединенными проводящими проводами |
Ex ia IIC U; Ex e IIU; Ex ia IIIC Db U; Ex tb IIIC Db U. |

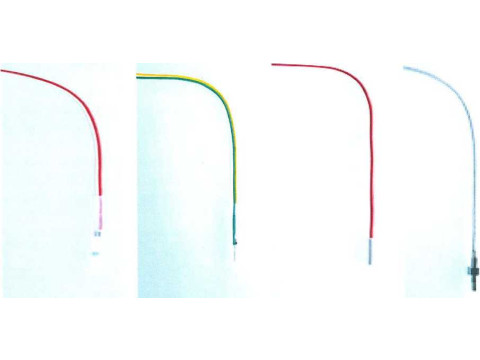

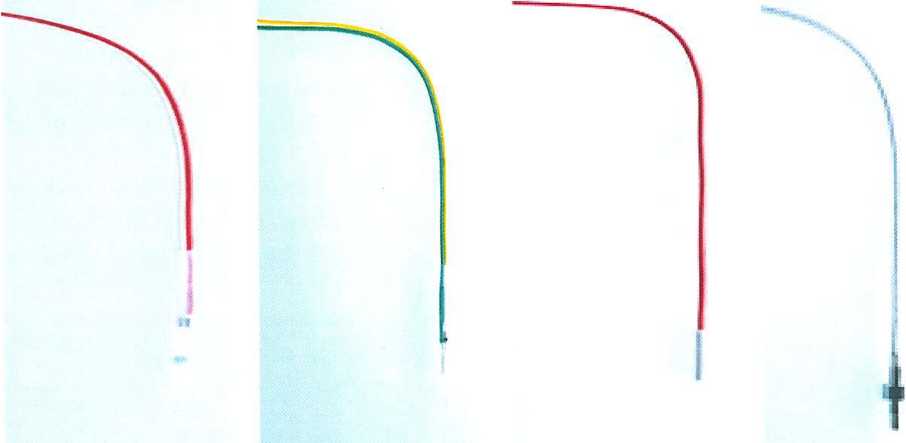

PR-SPA-NA-WKF, PR-SPA-EX-WKF исполнение ESH
PR-SPA-NA-WKF, PR-SPA-EX-WKF исполнение ESH*
PR-SPA-NA-WKF, PR-SPA-EX-WKF исполнение КН
PR-SPA-NA-WKF, PR-SPA-EX-WKF исполнение MH
* термопреобразователь характеристику 1 х KTY
сопротивления с желто-зелеными проводами
имеет номинальную
Внешний вид термопреобразователей сопротивления
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Метрологические
технические
характеристики
термопреобразователей сопротивления приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
PR-SPA-NA-WKF, PR-SPA-EX-WKF | ||
|
исполнение ESH |
исполнение КН |
исполнение МН | |
|
1 Номинальная статическая характеристика, (НСХ)* |
1 xPtlOO, 2 х PtlOO, 1 x рте, 1 x KTY |
1 xPtlOO, 2 х PtlOO, 1 хРТС 1 х KTY |
1 xPtlOO, 2 xPtlOO, 1 хРТС 1 х KTY |
|
2 Класс допуска, для Pt 100 в соответствии с ГОСТ 6651-2009 |
A, В | ||
|
3 Номинальное значение сопротивления: -для Pt 100 -для KTY84 -для РТС |
100 Ом при 0 °C 1000 Ом при 100 °C не менее 50 не более 25 °C | ||
[гпсупарственный реестр] соедств измерении \ Р^гйблики Беларусь/ \Вля документов/
Продолжение таблицы 2
|
Наименование характеристики |
PR-SPA-NA-WKF, PR-SPA-EX-WKF |
|
исполнение ESH исполнение КН исполнение МН | |
|
4 Диапазон измерений температуры, °C: -для Pt 100 -дляКТУ84 -для РТС |
для PR-SPA-NA-WKF от минус 60 до плюс 200 для PR-SPA-EX-WKF от минус 60 до плюс 180 для PR-SPA-NA-WKF от минус 40 до плюс 200 для PR-SPA-EX-WKF от минус 40 до плюс 180 для PR-SPA-NA-WKF от минус 45 до плюс 200 для PR-SPA-EX-WKF от минус 45 до плюс 180 |
|
5 Температурный коэффициент, °C’1, для PtlOO |
0,00385 |
|
6 Пределы допускаемой основной погрешности: 6.1 Пределы допускаемой абсолютной погрешности для PtlOO: - для PtlOO класса А, °C -для PtlOO класса В, °C где 111 - абсолютное значение измеренной температуры, °C, без учета знака 6.2 Отношение сопротивления R25/R100 6.3 Пределы допускаемой относительной погрешности для KTY84, %: -для KTY84-130 -для KTY84-150 -для KTY84-151 - для KTY84-152 |
± (0,15 +0,002 |t|), ± (0,3 + 0,005111) 0,603+0,08 ±3,0 ±5,0 -5,0 + 5,0 |
7 Пределы допускаемого отклонения для РТС:
- с диапазоном срабатывания по температуре (NTT) от плюс 60 °C до плюс 80 °C:
- точке (NTT минус 5 °C), Ом
- точке (NTT плюс 5 °C) , Ом
- точке (NTT плюс 23 °C), Ом
- с диапазоном срабатывания по температуре (NTT) от плюс 90 °C до плюс 160 °C:
- точке (NTT минус 5 °C), Ом
- точке (NTT плюс 5 °C), Ом
- точке (NTT плюс 15 °C) , Ом
- с диапазоном срабатывания по температуре (NTT) от плюс 170 °C до плюс 180 °C:
- точке (NTT минус 7 °C), Ом
- точке (NTT плюс 7 °C), Ом
- точке (NTT плюс 23 °C), Ом______
не более 570 не менее 570 не менее 10000
не более 550 не менее 1330 не менее 4000
не более 570
не менее 570
Продолжение таблицы 2
|
Наименование характеристики |
PR-SPA-NA-WKF, PR-SPA-EX-WKF | ||
|
исполнение ESH |
исполнение КН |
исполнение МН | |
|
8 Схема внутренних соединений: -для Pt 100 -для PTC, KTY84 |
двухпроводная, трехпроводная, четырехпроводная двухпроводная | ||
|
9 Время термической реакции t о,бз, в воде, не более, с |
4 |
8 |
12 |
|
10 Степень защиты от воды и пыли |
IP64 | ||
|
11 Размеры погружаемой части**, мм |
по технической документации изготовителя | ||
|
12 Длина кабеля, мм, не менее |
по технической документации изготовителя | ||
|
13 Материал защитного корпуса |
термоусадочная трубка |
керамика |
нержавеющая сталь |
|
14 Масса, кг, не более |
по технической документации изготовителя | ||
|
15 Условия эксплуатации: - диапазон температур окружающего воздуха, °C - относительная влажность, % |
от минус 60 до плюс 180 до 95 без конденсации влаги | ||
по требованию заказчика может быть изготовлен произвольный номинал чувствительного элемента в зависимости от заказа
Знак утверждения типа
Знак утверждения типа средств измерений наносится на титульные листы паспорта типографским способом.
Комплектность
Комплект поставки представлен в таблице 3.
Таблица 3
|
Наименование |
Кол-во |
Примечание |
|
Термопреобразователь сопротивления |
1 шт. | |
|
Паспорт на русском и государственном языке |
1 экземпляр |
сЛан#а
\ Республики Беларусь/ \Для документов/
Нормативные документы
1. ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
2. Техническая документация компании «Ephy-Mess GmbH», Германия
З. СТБ EN 60751-2011 Термопреобразователи сопротивления платиновые промышленные.
Поверка
Поверка осуществляется в соответствии с методикой поверки МРБ.МП $ -2018 Термопреобразователи сопротивления PR-SPA-NA-WKF исполнения ESH, КН, МН; PR-SPA-EX-WKF исполнения ESH, КН, МН «EPHY- MESS GmbH», Германия. Методика поверки.
Межповерочный интервал не более 24 месяцев, для средств измерений, применяемых в сфере законодательной метрологии.
Заключение
Термопреобразователи сопротивления PR-SPA-NA-WKF, PR-SPA-EX-WKF исполнений ESH, КН, МН соответствуют требованиям технической документации компании «Ephy-Mess GmbH», Германия, ГОСТ 6651-2009, СТБ EN 60751-2011.
