Термопреобразователи сопротивления CT-RTD
| Номер в ГРСИ РФ: | РБ 03 10 6484 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | "Euromisure S.a.s.", Италия |
|
Описание типа РБ 03 10 6484 18 [2018-03-02]
rb-03-10-6484-18_2018-03-02.pdf
|
Скачать |
Термопреобразователи сопротивления CT-RTD (далее - термопреобразователи) предназначены для измерения температуры жидких, газообразных и сыпучих сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6484 18 |
| Наименование | Термопреобразователи сопротивления CT-RTD |
| Год регистрации | 2018 |
| Номер сертификата | 11523 |
| Дата регистрации | 2018-01-30 |
| Срок действия | 2023-01-30 |
| Получатель сертификата | фирма "Euromisure S.a.s.", Италия (IT) |
Производитель / Заявитель
фирма "Euromisure S.a.s."
Адрес: Via G. Borghisani, 4, 26035 Pieve S. Giacomo Cremona
Контакты: +39-0372-640411
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.461-2009. |
Поверители
Скачать
|
Описание типа РБ 03 10 6484 18 [2018-03-02]
rb-03-10-6484-18_2018-03-02.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи сопротивления CT-RTD (далее - термопреобразователи) предназначены для измерения температуры жидких, газообразных и сыпучих сред.
Область применения: энергетика, металлургия, машиностроение, предприятия химической, нефтяной, газовой, фармацевтической, пищевой и других отраслей промышленности.
Описание
Принцип работы ТС основан на свойстве платины изменять свое сопротивление с изменением температуры. ТС могут иметь обычную жесткую конструкцию или гибкую конструкцию, представляющую собой металлическую оболочку из нержавеющей стали с минеральной изоляцией (МдО), внутри которой расположен чувствительный элемент и внутренние выводы. Чувствительный элемент соединяется при помощи выводов с клеммной головкой, закрепленной на металлической оболочке, или же внутренние проводники выведены через уплотнение в наружной части защитной оболочки.
Схема соединения внутренних проводников термопреобразователей с чувствительным элементом. 3-х и 4-х проводная.
Термопреобразователи выпускаются во взрывозащищенном исполнении с маркировкой 0ExiallCT6; IExdllCT6.
Внешний вид термопреобразователей приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.

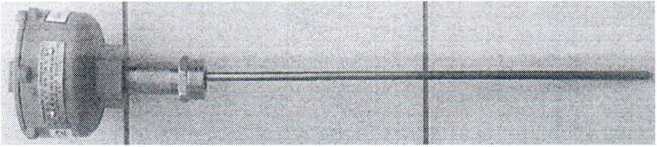

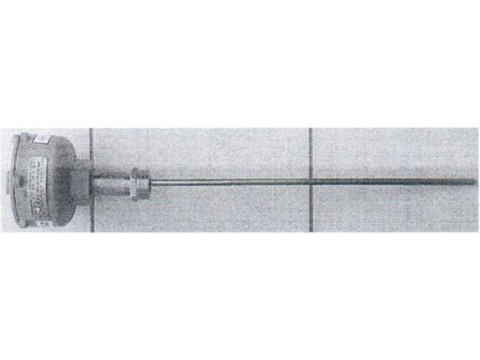

Рисунок 1. Внешний вид термопреобразователей сопротивления CT-RTD
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные
технические
метрологические
характеристики
термопреобразователей приведены в таблице 1. Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Номинальная статическая характеристика преобразования (НСХ) |
Pt100 |
|
Температурный коэффициент сопротивления, а, Ом/°С |
0,00385 |
|
Класс точности по СТБ ЕН 60751-2011 |
А, В |
|
Сопротивление изоляции при температуре (25±10) °C, МОм, не менее |
100 |
|
Диапазон измеряемых температур, °C |
от минус 50 до плюс 400 |
|
Пределы допускаемого отклонения от НСХ, °C, для термопреобразователей сопротивления: - класса А |
±(0,15 + 0,002 111) |
|
- класса В |
±(0,3 + 0,005 It |) (где t - значение измеряемой температуры, °C) |
|
Схема соединения Pt 100 с проводниками кабеля |
трехпроводная, четырехпроводная |
|
Условия эксплуатации термопреобразователей: - температура окружающего воздуха, °C; - относительная влажность воздуха, % |
от минус 40 до плюс 60 до 100 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP 66 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки термопреобразователей представлен в таблице 2. Таблица 2
|
Наименование |
Количество |
|
Термопреобразователь сопротивления CT-RTD |
1 шт. |
|
Паспорт (1 экз. на партию) |
1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Euromisure S.a.s.", Италия.
СТБ EN 60751-2011 "Термопреобразователи сопротивления платиновые промышленные".
ГОСТ 8.461-2009 "Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки".
Заключение
Термопреобразователи сопротивления CT-RTD соответствуют требованиям технической документации фирмы "Euromisure S.a.s.", Италия, СТБ EN 60751-2011.
Межповерочный интервал - не более 24 месяцев.
Научно-исследовательский испытательный центр БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
