Термопреобразователи сопротивления взрывозащищенные ТСП-Ех, ТСМ-Ех

Назначение

Термопреобразователи сопротивления взрывозащищенные ТСП-Ех, ТСМ-Ех (далее по тексту - ТСВ) предназначены для измерений температуры жидких и газообразных сред во взрывоопасных зонах и помещениях в нефтегазодобывающей, нефтеперерабатывающей, нефтехимической отраслях промышленности и при производстве минеральных удобрений, где возможно образование взрывоопасных смесей категории взрывоопасности ПС и групп взрывоопасности Tl, Т2, ТЗ, Т4, Т5, Тб по ГОСТ Р 51330.0-99.

Описание

Принцип работы ТСВ, с металлическими резисторами в качестве чувствительных элементов, основан на изменении электрического сопротивления от температуры.

Для защиты от агрессивной среды чувствительные элементы помещены в защитную арматуру из нержавеющей стали, оборудованную клеммной головкой для подключения к внешним электрическим цепям.

На технологических трубопроводах ТСВ крепятся при помощи подвижных и неподвижных штуцеров с резьбой, фланцев, а также допускается свободная установка при помощи передвижных штуцеров.

Чувствительные элементы ТСВ изготавливаются из платиновой проволоки по ГОСТ 21007-75 и медной проволоки по ТУ 16-505.489-78.

Материал клеммной головки - алюминиевый сплав АЛЗ по ГОСТ 1583-93. Защитная арматура выполнена из нержавеющей стали по ГОСТ 5632-72 марок 12Х18Н10Т, 10Х17Н13М2Т.

ТСВ изготавливаются следующих модификаций: ТСП/ТСМ-104Ех1, ТСП/ТСМ-104 Exd; ТСП/ТСМ-106Exi, ТСП/ТСМ-106Exd; ТСП/ТСМ-108Exi, ТСП/ТСМ-108Exd; ТСП/ТСМ-109Exi, ТСП/ТСМ -109Exd, отличающихся друг от друга конструкцией защитной арматуры, видами присоединения к объекту измерений (без монтажных элементов, с подвижным штуцером, с неподвижным штуцером, с фланцем), а также по конструкции кабельных вводов.

ТСВ, исполнений ТСП/ТСМ-,..Exi, имеют «особовзрывобезопасный» уровень взрывозащиты, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь i», маркировку взрывозащиты ExiaIICT6X и соответствуют требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99.

ТСВ, исполнений ТСП/ТСМ-...Exd, имеют вид взрывозащиты «взрывонепроницаемая оболочка», уровень взрывозащиты «взрывобезопасный», маркировку взрывозащиты lExdIICT6X и соответствуют требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-99.

Крепежные элементы, крепежные детали оболочки, кабельные вводы, токоведущие и заземляющие зажимы предохранены от самоотвинчивания применением контргаек и стопорных устройств, также предусмотрены элементы для йломбирования крышек клеммных головок.

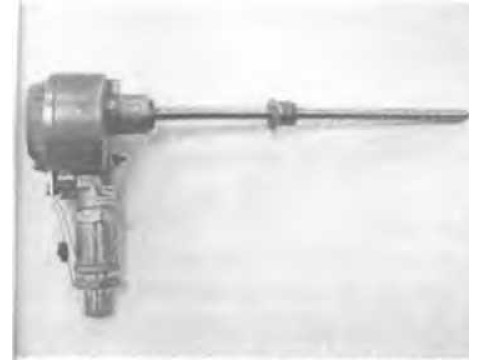

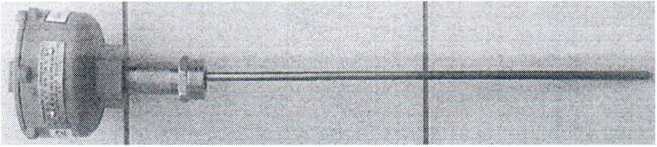

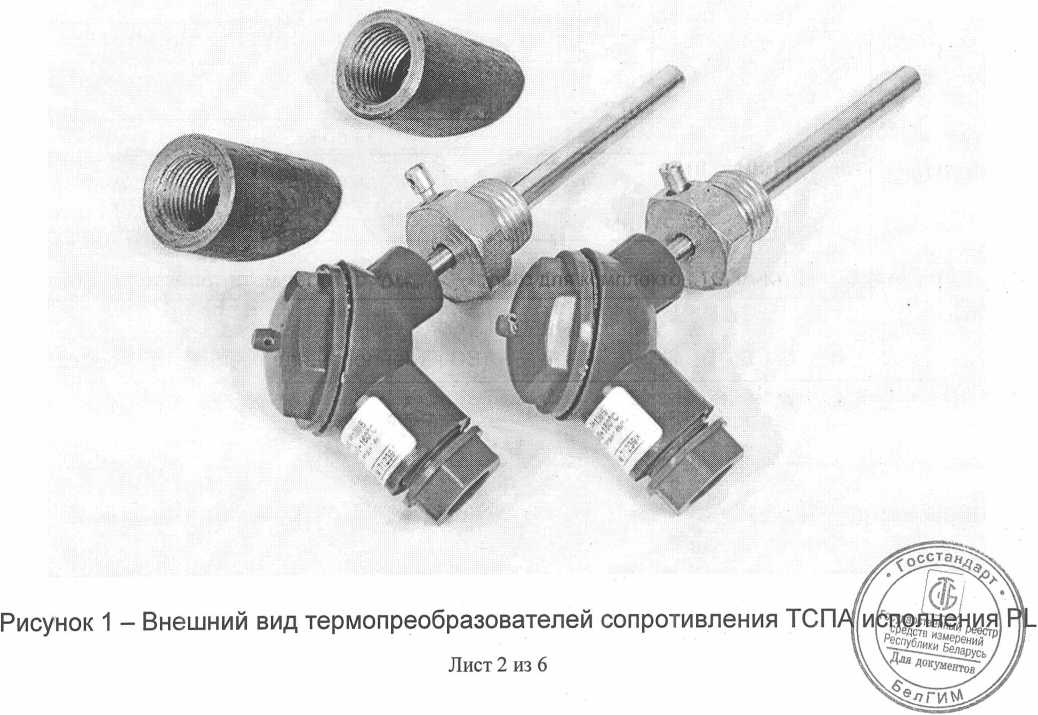

Фотографии общего вида ТСВ приведены на рисунках 1-8

»нс.1 Модификация TCn/TCM-106Exd

Рис.2 Модификация TCII/TCM-108Exd

Рис.4 Модификация TCn/TCM-109Exd

‘нс.З Модификация TCII/TCM-104Exd

■’ис.5 Модификация TCIl/TCM-lO4Exi

Рис.6 Модификация TCn/TCM-106Exi

‘ис.7 Модификация TCn/TCM-108Exi

?ис.8 Модификация TCn/TCM-109Exi

Петрологические и технические характеристики

Диапазон рабочих температур, °C, в зависимости от типа ТСВ:

ТСП:..........от минус 50 до плюс 500

ТСМ:.........от минус 50 до плюс 180

Условное обозначение НСХ ТСВ по ГОСТ 6651-2009:

ТСП:............PtlOO, Pt500, 50П, 100П

ТСМ:............................50М, 100М

Класс допуска:....................................................................................В, С

Допуск по ГОСТ 6651-2009,°C:              класс В:.......................±(0,3+0,005|t|)

класс С:........................±(0,6+0,01 |t|),

где |t| - абсолютное значение температуры (°C), без учета знака

Количество чувствительных элементов ТСВ:...........................................1 или 2

Время термической реакции ТСВ т о,бз (в зависимости от диаметра погружаемой части ТС), с, не более:                0 6 мм

0 8 мм

0 10 мм

Электрическое сопротивление изоляции ТСВ между цепью ЧЭ и защитной * арматурой при напряжении постоянного тока 100 В, при температуре (25±10) °C и относительной влажности не более 80 %, МОм, не менее:

Номинальное давление (в зависимости от модификации ТСВ), МПа:

104, 109

106,108

Степень пылевлагозащиты по ГОСТ 14254 -96

Устойчивость к климатическим воздействиям по ГОСТ Р 52931-2008

Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 ............■.

Вероятность безотказной работы в сухом воздухе и при отсутствии механических нагрузок:

- при номинальной температуре применения за 35000 ч, не менее:

- на верхнем пределе диапазона рабочих температур за 1000 ч, не менее:

Средний срок службы, лет, не менее:

Знак утверждения типа

Знак утверждения типа наносится на титульный лист (в правом верхнем углу) руководства по эксплуатации типографским способом, а также на этикетку, прикрепленную к ТСВ.

Комплектность

Термопреобразователь сопротивления (модификация и исполнение по заказу) -1 шт.

Руководство по эксплуатации ДСВМ 405211.061 РЭ - 1 экз.

Поверка

осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления-из платины, меди и никеля. Методика поверки».

Основные средства поверки:

- Мегаомметр электронный Ф4102/1-1М (0-2000) МОм; КТ 1,5;

- Термостат переливной прецизионный ТПП-1.1 [(-40)-100] °C, ±(0,005-0,01) °C;

- Термометр сопротивления эталонный ЭТС-100 [(-196)-660] °C, ПГ± (0,02-0,15) °C, 3 разряд;

- Прецизионный измеритель-регулятор температуры МИТ 8.10 [(-200)-500] °C, ПГ: ±(0,0035-0,0085) °C; (0-1500) Ом, ПГ: ±(0,0005-0,018). Ом.

Примечание: При поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности И техническим характеристикам требованиям ГОСТ 8.461-2009.

Сведения о методиках (методах) измерений приведены в соответствующем разделе Руководства по эксплуатации ДСВМ 405211.061 РЭ.

Нормативные документы

ГОСТ 6651-2009 ГСИ. Термо преобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов,-Общие технические условия.

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

ГУ 4211-035-39375199-11 Термопреобразователи сопротивления взрывозащищенные ТСП-Ех, ТСМ-Ех. Технические условия.

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Рекомендации к применению

Осуществление деятельности в области охраны окружающей среды; выполнение работ по обеспечению безопасных условий и охраны труда; осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
