Термопреобразователи сопротивления ТСПА
| Номер в ГРСИ РФ: | РБ 03 10 2889 17 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | СООО "АРВАС", г. Минск |
Термопреобразователи сопротивления платиновые ТСПА (далее - термопреобразователи или ТС) предназначены для измерения температуры воздуха и жидких (не агрессивных к материалам оболочки чувствительного элемента) сред в составе приборов учета тепловой энергии (теплосчетчиков), а также при построении автоматических и автоматизированных систем измерения, контроля, регулирования, диагностики и управления в различных отраслях народного хозяйства.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 2889 17 |
| Наименование | Термопреобразователи сопротивления ТСПА |
| Год регистрации | 2017 |
| Номер сертификата | 11212 |
| Дата регистрации | 2017-07-27 |
| Срок действия | 2022-07-27 |
| Получатель сертификата | СООО "АРВАС", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
СООО "АРВАС"
Адрес: ул. К. Цеткин, 5, 220030, г. Минск
Контакты: (017) 200-21-37 / (017) 200-57-33 / arvas@open.by
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по: МП.МН 1317-2003 (для средств измерений, изготовленных и/или введенных в эксплуатацию до 27.07.2017), ГОСТ 8.461-2009, СТБ 8039-2014 (для средств измерений, изготовленных после 27.07.2017). |
Поверители
Скачать
|
Описание типа РБ 03 10 2889 17 [2013-02-25]
rb-03-10-2889-17_2013-02-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2889 17 [2017-11-02]
rb-03-10-2889-17_2017-11-02.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи сопротивления платиновые ТСПА (далее - термопреобразователи или ТС) предназначены для измерения температуры воздуха и жидких (не агрессивных к материалам оболочки чувствительного элемента) сред в составе приборов учета тепловой энергии (теплосчетчиков), а также при построении автоматических и автоматизированных систем измерения, контроля, регулирования, диагностики и управления в различных отраслях народного хозяйства.
Из термопреобразователей типа ТСПА могут быть подобраны комплекты термопреобразователей ТСПА-К, предназначенные для измерения разности температур.
Область применения: промышленные предприятия, предприятия тепловых сетей, тепловые пункты жилых, общественных и производственных зданий, центральные тепловые пункты, тепловые сети объектов (зданий) промышленного и бытового назначения, источники теплоты.
Описание
Принцип действия термопреобразователей сопротивления основан на зависимости электрического сопротивления материала чувствительного элемента от температуры.
Термопреобразователь состоит из чувствительного измерительного резистора (чувствительного элемента) в защитной оболочке, реагирующего на температуру, внутренних токопроводящих проводов и внешних выводов для соединения с электрическими измерительными приборами. Защитная оболочка заполнена кремнийорганической теплопроводной пастой. Конструкция термопреобразователей - неразборная (неремонтопригодная).
Чувствительный элемент ТС представляет собой конструкцию, содержащую тонкопленочный платиновый резистор, нанесенный методом напыления на керамическую подложку (AI2O3). Электрические схемы внутренних соединений проводников термопреобразователей 2-х и 4-х проводные по ГОСТ 6651-2009 и СТБ EN 60751-2011.
Термопреобразователи сопротивления ТСПА выпускаются в исполнениях DS и PL в соответствии с СТБ EN 1434-2-2011.

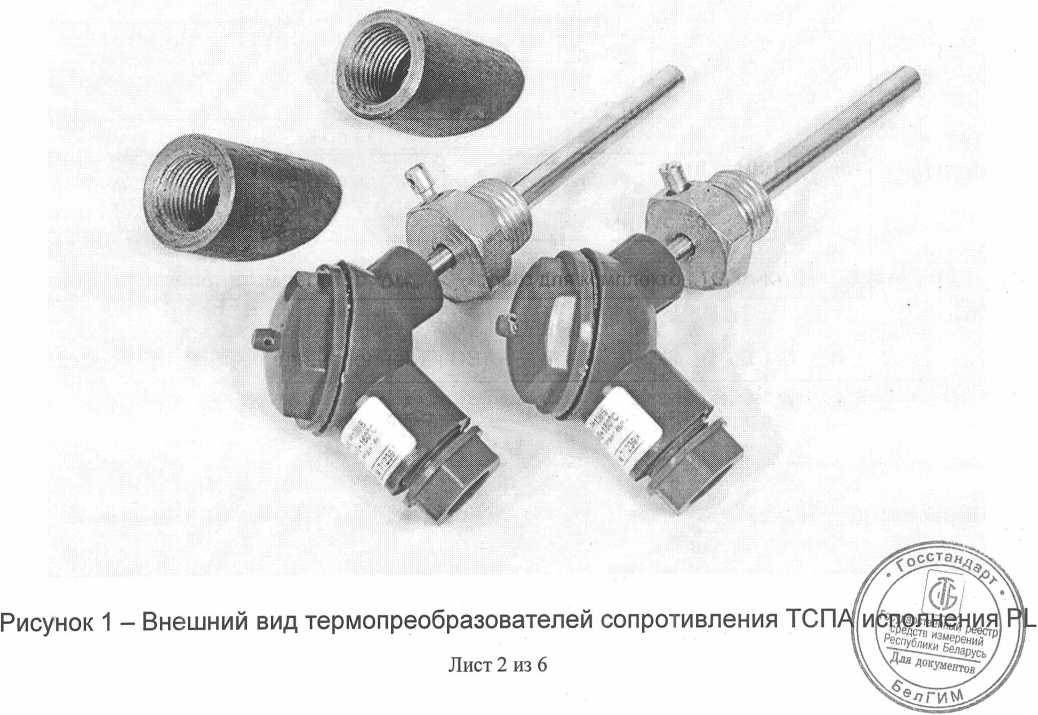

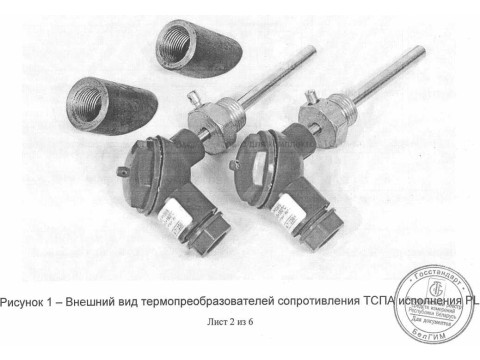

Внешний вид ТС приведен на рисунках 1 и 2.
Исполнения термопреобразователей различаются номинальной рактеристикой (НСХ) преобразования, классом допуска, глубиной погру ном измеряемых температур, диаметром и конструкцией защитной арматуры, схемой включения, способом крепления.
Оттиск знака поверки наносится в паспорте.
Комплекты термопреобразователей ТСПА-К подбираются в пары из термопреобразователей сопротивления ТСПА. В один комплект входят ТС с одинаковой конструкцией и классом допуска по ГОСТ 6651-2009 и СТБ EN 60751-2011.
Обозначение термопреобразователей ТСПА (комплектов термопреобразователей ТСПА-К) в зависимости от исполнения приведены на схеме:
Термопреобразователь ТСПА / XX / ХХХХ / X / XXX
|
(Комплект термопреобразователей ТСПА-К) DS Исполнение по СТБ EN 1434-2 PL |
Pt 100 Pt 500 | ||
|
Условное обозначение НСХ | |||
|
Класс допуска по ГОСТ 6651 |
А В |
40 85 | |
|
Глубина погружения, мм |
120 210 |
Схема внутренних соединений по ГОСТ 6651
/X / (Х-ХХ) / X
/XXX
Диапазон измеряемых температур, °C
(0-100)
(0-160)
(минус 50 -160)
Минимальная разность температур, Atmin °C (только для комплектов ТСПА-К) 3
---:-------------------------------------------- 150
Длина кабеля, см. (только для исполнения DS)
300
500

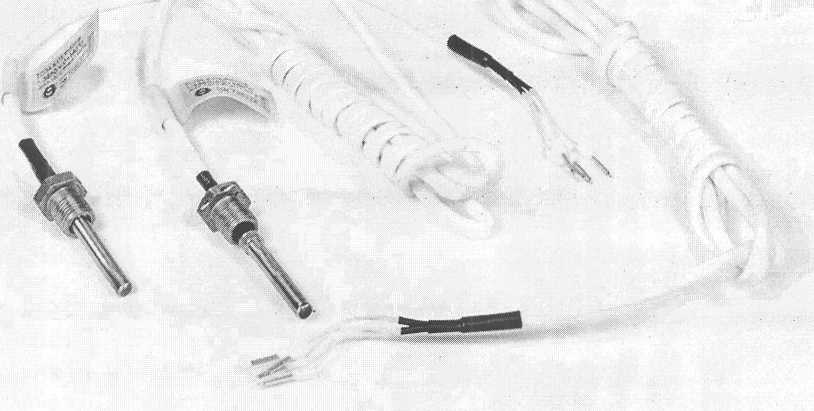

Рисунок 2 - Внешний вид термопреобразователей сопротивления ТСПА исполнения DS
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики термопреобразователей сопротивления ТСПА представлены в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
1 |
2 |
|
Диапазон измеряемых температур, °C: |
- от минус 50 до плюс 160; - от 0 до плюс 160; - от 0 до плюс 100. |
|
Диапазон измерений разности температур комплектом ТСПА-К, °C: |
- от 2 до плюс 100; - от 2 до плюс 150; - от 3 до плюс 100; - от 3 до плюс 150. |
|
Номинальная статическая характеристика (НСХ) преобразования в соответствии с международной температурной шкалой МТШ-1990 (по ГОСТ 6651-2009 и СТБ EN 60751-2011) |
Pt 100, Pt 500 |
|
Класс допуска по ГОСТ 6651-2009 и СТБ EN 60751-2011 |
А, В |
|
Пределы допускаемого отклонения от НСХ, °C: - класс допуска А - класс допуска В |
± (0,15 + 0,002 |t|), ± (0,3 + 0,005|t|), где |t| - абсолютное значение температуры, °C, без учета знака |
|
Пределы допускаемой относительной погрешности измерения разности температур, % |
±(0,5+3Atmin / At), где At min - минимальная разность температуОуг?^^;. At- измеряемая^Ано^^^гем-ператур, °C f L№ \\ |
&2ГИ^Л,
таблицы 1
|
1 |
2 |
|
Предельные отклонения сопротивления термопреобразователя при температуре 0 °C от номинального сопротивления термопреобразователя (100 или 500 Ом), Ro, Ом, не более: - Pt 100, класс допуска А - Pt 100, класс допуска В - Pt 500, класс допуска А - Pt 500, класс допуска В |
±0,059 ±0,117 ±0,293 ±0,586 |
|
Пределы значений измерительного тока, мА, через термопреобразователи с НСХ: - Pt 100 - Pt 500 |
от 0,3 до 1,0 от 0,1 до 0,7 |
|
Время термического срабатывания, с, не более: - исполнение DS в жидкой среде - исполнение PL в жидкой среде - исполнение DS в газообразной среде - исполнение PL в газообразной среде |
8 15 30 60 |
|
Избыточное давление на защитную арматуру, МПа: - рабочее - максимальное |
1,6 2,4 |
|
Диаметр погружаемой части, мм: - исполнение DS - исполнение PL |
4,8 6 |
|
Минимальная глубина погружения, мм: - исполнение DS - исполнение PL |
25 40 |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-96 |
IP55 |
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 |
III |
|
Материал защитной арматуры |
сталь 12Х18Н10Т или ХН78Т |
|
Климатические условия при эксплуатации: - температура окружающего воздуха, °C - относительная влажность, % - атмосферное давление, кПа |
от минус 50 до плюс 55 до 95 % при температуре до 35 °C от 84 до 106,7 кПа |
|
Масса и габаритные размеры зависят от длины монтажной части и диаметра защитной арматуры. | |
|
Значение электрического сопротивления изоляции между цепью чувствительного измерительного резистора (в дальнейшем - ЧЭ) и защитной арматурой термопреобразователя , МОм, не менее: - при температуре (25±10) °C и относительной влажности не более 80 %; - при максимальной температуре диапазона измерений. |
100 20 |
|
Средняя наработка на отказ, ч, не менее |
100 000 _____ |
|
Средний срок службы, лет, не менее |
12 |
дакумеатов/
Знак утверждения типа
Знак утверждения типа наносится на первую страницу паспорта типографским способом.
Комплектность
Комплект поставки термопреобразователя ТСПА приведен в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Термопреобразователь сопротивления ТСПА |
1 шт. |
|
Паспорт |
1 экз. |
|
Гильза с бобышкой (для исполнения PL, по заказу) |
1 к-т |
|
Руководство по эксплуатации (по заказу) |
1 экз. |
|
Упаковка |
1 шт. |
|
Копия сертификата об утверждении типа СИ (по заказу) |
1 экз. |
Комплект поставки комплекта термопреобразователей сопротивления ТСПА-К приведен в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Термопреобразователи сопротивления ТСПА |
2 шт. |
|
Паспорт |
1 экз. |
|
Гильза с бобышкой (для исполнения PL, по заказу) |
2 к-та |
|
Кольцо и прокладка (для исполнения DS, по заказу) |
2 к-та |
|
Руководство по эксплуатации (по заказу) |
1 экз. |
|
Упаковка |
1 шт. |
|
Копия сертификата об утверждении типа СИ (по заказу) |
1 экз. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 8.461- 2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
ГОСТ 6651-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».
СТБ 8039-2014 «Система обеспечения единства измерений Республики Беларусь. Комплекты термопреобразователей сопротивления платиновых для теплосчетчиков. Методика поверки».
СТБ EN 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования».
СТБ EN 1434-2-2011 «Теплосчетчики. Часть 2. Требования к конструкции».
СТБ EN 60751-2011 «Термопреобразователи сопротивления платиновые промышленные».
Заключение
Термопреобразователи сопротивления ТСПА соответствуют ТУ BY 100082152.003-2006, ГОСТ 12997-84, ГОСТ 6651-2009, СТБ EN 60751-2011, а также СТБ EN 1434-1-2011, СТБ EN 1434-2-2011 в части требований к датчикам температуры.
Межповерочный интервал - не более 48 месяцев при выпуске из производства и при эксплуатации (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
г. Минск, Старовиленский тракт, 93,
тел.+ 375 17 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
