Термопреобразователи сопротивления Rosemount 1067

Номер в ГРСИ РФ:	РБ 03 10 6250 17
Раздел:	Средства измерений температурных и теплофизических величин [10]
Категория:	Термопреобразователи
Производитель / заявитель:	«Emerson Process Management GmbH & Co. OHG», Германия

Скачать

Описание типа РБ 03 10 6250 17 [2017-09-22]

rb-03-10-6250-17_2017-09-22.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Термопреобразователи сопротивления Rosemount 1067 (далее по тексту -термопреобразователи) предназначены для измерения температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки или защитной гильзы преобразователя.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 10 6250 17
Наименование	Термопреобразователи сопротивления Rosemount 1067
Год регистрации	2017
Номер сертификата	11022
Дата регистрации	2017-04-27
Срок действия	2022-04-27
Получатель сертификата	фирма "Emerson Process Management GmbH & Co., OHG" (Германия (DE)) компании "Emerson", Соединенные Штаты (US)

Производитель / Заявитель

фирма "Emerson Process Management GmbH & Co., OHG" (Германия) компании "Emerson" (Соединенные Штаты)

Адрес: Argelsrieder Feld 3, B-82234, Wessling

Контакты: тел. +49 (0) 8153 939-0, факс +49(0)8153 939-172, www.emersonprocess.de

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по ГОСТ 8.461-2009.

Поверители

Скачать

Описание типа РБ 03 10 6250 17 [2017-09-22]

rb-03-10-6250-17_2017-09-22.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Применяются в различных областях хозяйственной деятельности.

Описание

Принцип измерения температуры при помощи термопреобразователя основан на зависимости сопротивления чувствительного элемента (далее - ЧЭ) термопреобразователя от температуры измеряемой среды.

Термопреобразователи состоят из измерительной вставки с одним или двумя тонкопленочными или проволочными платиновыми ЧЭ, соединительной головки (или без нее), удлинителя (или без него) с различными видами присоединений к объектам измерений. Материал защитной оболочки измерительной вставки и удлинителя -нержавеющая сталь марки 316/321. Возможны исполнения защитной арматуры из разных марок стали.

Схема соединения внутренних проводников термопреобразователей с ЧЭ: 3-х или 4-х проводная.

Для измерения температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция которых зависит от допускаемых параметров измеряемой среды.

В соединительную головку термопреобразователя могут встраиваться измерительные преобразователи утвержденных типов.

Внешний вид термопреобразователя представлен на рисунке 1.

Место нанесения знака поверки приведено в приложении А к опишйй^тилЖ

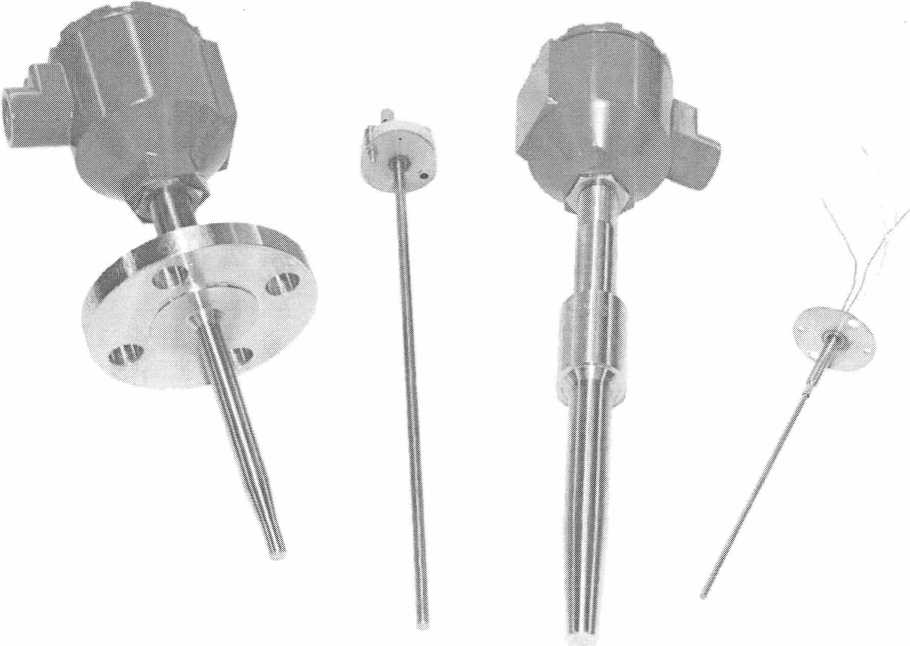

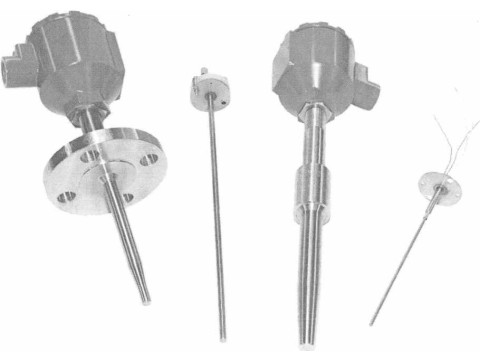

Рисунок 1 - Внешний вид термопреобразователей сопротивления Rosemount 1067

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики представлены в таблице 1.

Таблица 1

Наименование характеристики	Значение характеристики
Номинальная статическая характеристика (НСХ) преобразования по ГОСТ 6651-2009	Pt100
Температурный коэффициент сопротивления, а, Ом/°С	0,00385
Класс точности по СТБ ЕН 60751-2011	А, В
Диапазон показаний, °C, для термопреобразователей сопротивления класса: А В	от минус 50 до плюс 300 от минус 196 до плюс 300
Диапазон измеряемых температур, °C, для термопреобразователей сопротивления класса: А В	от минус 50 до плюс 300 от минус 80 до плюс 600

Продолжение таблицы 1

Наименование характеристики	Значение характеристики
Пределы допускаемого отклонения от НСХ, °C, для термопреобразователей сопротивления класса: А В	± (0,15 + 0,002 111) ±(0,3 + 0,005 \|t\|) (где t - значение измеряемой температуры, °C)
Время реагирования то,5, с, не более - в водной среде (со скоростью потока 0,4 м/с) - в воздушной среде(со скоростью потока 3,0 м/с)	7,7 42
Схема внутренних соединений проводников	3-х, 4-х проводная
Степень защиты оболочки по ГОСТ 14254-96	IP66, IP68
Сопротивление изоляции (при испытательном напряжении постоянного тока 500 В), МОм, не менее	1000
Условия эксплуатации: -диапазон температур окружающей среды, °C -диапазон относительной влажности, %	от минус 50 до плюс 85 от 0 до 99 % (без образования конденсата)
Диапазон температур окружающей среды при хранении,°C	от минус 50 до плюс 85

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию типографским способом.

Комплектность

В комплект поставки входят:

- термопреобразователь сопротивления Rosemount 1067 (модификация и исполнение в соответствии с технической документацией фирмы-изготовителя);

- руководство по эксплуатации *;

- паспорт;

- упаковка.

* - Допускается прилагать (в зависимости от заказа) 1 шт. на каждые 10 термопреобразователей, поставляемых в один адрес.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Emerson Process Management GmbH & Co. OHG", (Германия), компании "Emerson", (Соединенные Штаты).

СТБ ЕН 60751-2011 "Термопреобразователи сопротивления платиновые промышленные";

ГОСТ 6651-2009 "Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний".

ГОСТ 8.461-2009 "Государственная система обеспечения единства измерений.

Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки".

Заключение

Термопреобразователи сопротивления Rosemount 1067 соответствуют требованиям фирмы "Emerson Process Management GmbH & Co. OHG", (Германия), компании "Emerson", (Соединенные Штаты), TP ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (сертификат соответствия № ТС RU C-US.AA87.B.00462 от 18.01.2017, действителен по 17.01.2022).

Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ 220048, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
