Термопреобразователи сопротивления Rosemount 0085
| Номер в ГРСИ РФ: | РБ 03 10 6248 17 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
|
Описание типа РБ 03 10 6248 17 [2017-09-21]
rb-03-10-6248-17_2017-09-21.pdf
|
Скачать |
Термопреобразователи сопротивления Rosemount 0085 (далее по тексту -термопреобразователи) предназначены для измерения температуры внешней поверхности трубопроводов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6248 17 |
| Наименование | Термопреобразователи сопротивления Rosemount 0085 |
| Год регистрации | 2017 |
| Номер сертификата | 11020 |
| Дата регистрации | 2017-04-27 |
| Срок действия | 2022-04-27 |
| Получатель сертификата | фирма "Emerson Process Management GmbH & Co., OHG" (Германия (DE)) компании "Emerson", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Emerson Process Management GmbH & Co., OHG" (Германия) компании "Emerson" (Соединенные Штаты)
Адрес: Argelsrieder Feld 3, B-82234, Wessling
Контакты: тел. +49 (0) 8153 939-0, факс +49(0)8153 939-172, www.emersonprocess.de
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.461-2009. |
Поверители
Скачать
|
Описание типа РБ 03 10 6248 17 [2017-09-21]
rb-03-10-6248-17_2017-09-21.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи сопротивления Rosemount 0085 (далее по тексту -термопреобразователи) предназначены для измерения температуры внешней поверхности трубопроводов.
Применяются в различных областях хозяйственной деятельности.
Описание
Принцип измерения температуры при помощи термопреобразователя основан на зависимости сопротивления чувствительного элемента (ЧЭ) термопреобразователя от температуры измеряемой среды.
Термопреобразователи имеют разборную конструкцию и состоят из сменной измерительной вставки (с одним или двумя платиновыми ЧЭ) с подпружиненным адаптером и с наконечником из серебра или никеля, обеспечивающим наилучшую теплопередачу при измерениях температуры поверхности, а также соединительной головки (или без нее), удлинителя (ниппель-муфта) и съемного монтажного хомута.
Схема соединения внутренних проводников термопреобразователей с ЧЭ: 3-х или 4-х проводная.
Монтаж термопреобразователя на трубопроводе осуществляется при помощи хомута.
Внешний вид термопреобразователя представлен на рисунке 1.
Место нанесения знака поверки приведено в приложении А к описанию типа.

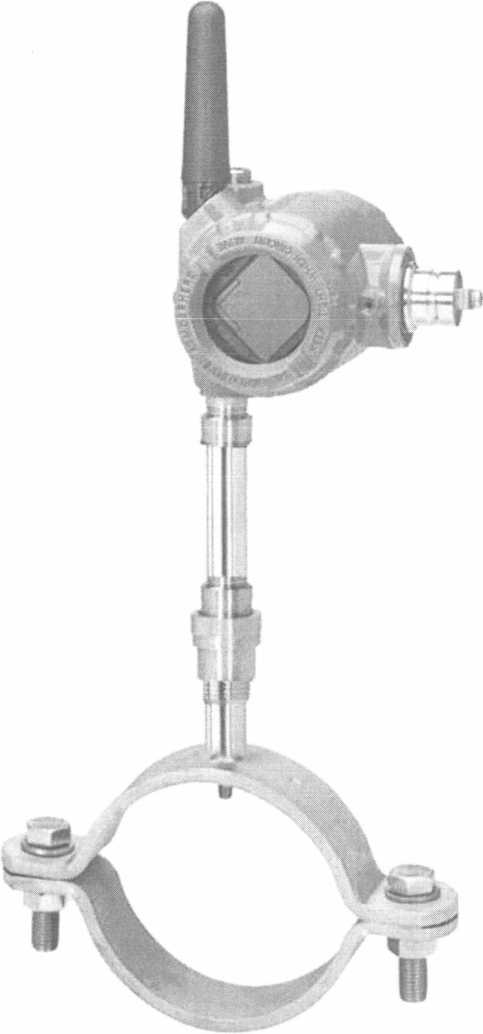

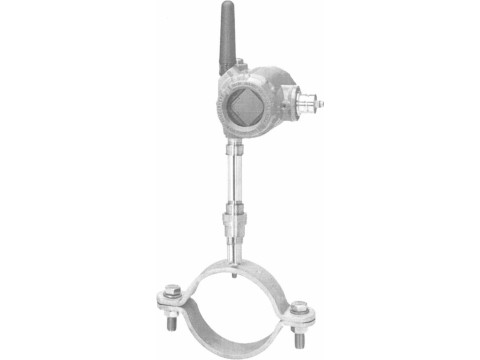

Рисунок 1 - Внешний вид термопреобразователей сопротивления Rosemount 0085
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Номинальная статическая характеристика (НСХ) преобразования по ГОСТ 6651-2009 |
Pt100 |
|
Температурный коэффициент сопротивления, а, Ом/°С |
0,00385 |
|
Класс точности по СТБ ЕН 60751-2011 |
А, В |
|
Диапазон показаний, °C, для термопреобразователей сопротивления класса: А В |
от минус 50 до плюс 300 от минус 196 до плюс 300 |
|
Диапазон измеряемых температур, °C, для термопреобразователей сопротивления класса: А В |
от минус 50 до плюс 300 от минус 80 до плюс 300 |
|
Пределы допускаемого отклонения от НСХ, °C, для термопреобразователей сопротивления класса: А В |
± (0,15+ 0,002 |t I) ± (0,3 + 0,005 |t|) (где t - значение измеряемой температуры, °C) |
|
Время реагирования то,5, с, не более |
10 |
|
Схема внутренних соединений проводников |
3-х, 4-х проводная |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP68 |
|
Сопротивление изоляции (при испытательном напряжении постоянного тока 500 В), МОм, не менее |
1000 |
|
Условия эксплуатации: - диапазон температур окружающей среды, °C - диапазон относительной влажности, % |
от минус 50 до плюс 85 от 0 до 99 % (без образования конденсата) |
|
Диапазон температур окружающей среды при хранении,°C |
от минус 50 до плюс 85 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
В комплект поставки входят:
- термопреобразователь сопротивления Rosemount 0085 (модификация и исполнение в соответствии с технической документацией фирмы-изготовителя);
- руководство по эксплуатации *;
- паспорт;
- упаковка.
* - Допускается прилагать (в зависимости от заказа) 1 шт. на каждые 10 термопреобразователей, поставляемых в один адрес.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Emerson Process Management GmbH & Co. OHG", (Германия), компании "Emerson", (Соединенные Штаты).
СТБ ЕН 60751-2011 "Термопреобразователи сопротивления платиновые промышленные";
ГОСТ 6651-2009 "Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний".
ГОСТ 8.461-2009 "Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки".
Заключение
Термопреобразователи сопротивления Rosemount 0085 соответствуют требованиям фирмы "Emerson Process Management GmbH & Co. OHG", (Германия), компании "Emerson", (Соединенные Штаты), TP ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (сертификат соответствия № ТС RU C-US.AA87.B.00462 от 18.01.2017, действителен по 17.01.2022).
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ 220048, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
