Термопреобразователи сопротивления Easytemp серии TMR
| Номер в ГРСИ РФ: | РБ 03 10 6074 16 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | "Endress+Hauser SE+Co.KG", Германия |
|
Описание типа РБ 03 10 6074 16 [2017-03-30]
rb-03-10-6074-16_2017-03-30.pdf
|
Скачать |
Термопреобразователи сопротивления Easytemp серии TMR (далее -термопреобразователи) предназначены для измерения температуры жидких, газообразных и сыпучих сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6074 16 |
| Наименование | Термопреобразователи сопротивления Easytemp серии TMR |
| Год регистрации | 2016 |
| Номер сертификата | 10574 |
| Дата регистрации | 2016-08-30 |
| Срок действия | 2021-08-30 |
| Получатель сертификата | фирма "Endress+Hauser Wetzer GmbH+Co.KG", Германия (DE) |
Производитель / Заявитель
фирма "Endress+Hauser Wetzer GmbH+Co.KG"
Адрес: Obere Wank 1, 87484, Nesselwang
Контакты: +49762197502 // +497621975345
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2659-2017. |
Поверители
Скачать
|
Описание типа РБ 03 10 6074 16 [2017-03-30]
rb-03-10-6074-16_2017-03-30.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи сопротивления Easytemp серии TMR (далее -термопреобразователи) предназначены для измерения температуры жидких, газообразных и сыпучих сред.
Область применения - энергетика, металлургия, машиностроение, предприятия химической, нефтяной, газовой, фармацевтической, пищевой и других отраслей промышленности.
Описание
Принцип действия термопреобразователей основан на изменении электрического сопротивления чувствительного элемента в зависимости от измеряемой температуры.
Термопреобразователи представляют собой компактную конструкцию, выполненную из нержавеющей стали с одним тонкопленочным платиновым чувствительным элементом.
Схема соединения внутренних проводников термопреобразователей с чувствительным элементом 4-х проводная. Термопреобразователи так же имеют свободно конфигурируемый аналоговый выходной сигнал силы постоянного тока 4-20 мА. Конфигурирование и визуализация измерительной информации осуществляется программным обеспечением "ReadWin 2000" разработки фирмы "Endress+Hauser Wetzer GmbH+Co KG", Германия.
Термопреобразователи выпускаются в двух исполнениях: TMR31 (общепромышленное исполнение), TMR35 (гигиеническое исполнение).

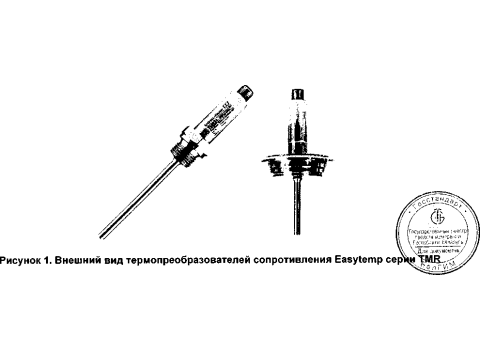

Внешний вид термопреобразователей приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики термопреобразователей
приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Номинальная статическая характеристика преобразования (НСХ) |
Pt100 |
|
Температурный коэффициент сопротивления, а, Ом/°С |
0,00385 |
|
Класс точности по СТБ ЕН 60751-2011 |
А |
|
Диапазон измеряемых температур, °C |
от минус 50 до плюс 150 от минус 50 до плюс 200 (с использованием удлинительной вставки) |
|
Пределы допускаемого отклонения от НСХ, °C, для термопреобразователей сопротивления |
±(0,15 + 0,002 |t |) (где t - значение измеряемой температуры, °C) |
|
Пределы допускаемой абсолютной погрешности термопреобразователей сопротивления с токовым выходным сигналом 4-20 мА, °C |
±(0,25 + 0,002 |t |) (где t - значение измеряемой температуры, °C) |
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки термопреобразователей представлен в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Термопреобразователь |
1 шт. |
|
Программа для конфигурирования и считывания данных разработки фирмы "Endress+Hauser Wetzer GmbH+Co KG", Германия |
1 шт. |
|
Эксплуатационная документация на CD-ROM |
1 комплект |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Endress+Hauser Wetzer GmbH+Co KG", Германия.
МРБ МП. 2659-2017 "Термопреобразователи сопротивления Easytemp серии TMR. Методика поверки"
Технический регламент Таможенного союза ТР ТС 020/2011 “Электромагнитная совместимость технических средств”.
Заключение
Термопреобразователи сопротивления Easytemp серии TMR соответствуют требованиям технической документации фирмы "Endress+Hauser Wetzer GmbH+Co KG",
Германия, Техническим регламентам Таможенного “Электромагнитная совместимость технических средств ТС BY/112 11.01 ТР020 003 14342).
Межповерочный интервал - не более 24 месяцев
союза ТР
ТС 020/2011
(декларация о соответствии
(для термопр;
предназначенных для применения, либо применяемых в сфере метрологии).
ей, НОЙ
___ Ру Ь
•ументои/
tttTvA ул i
Научно-исследовательский испытательный центр БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел.(017) 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
