Термопреобразователи сопротивления Rosemount 0065
| Номер в ГРСИ РФ: | РБ 03 10 4690 16 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
Термопреобразователи сопротивления Rosemount 0065 (далее по тексту -термопреобразователи) предназначены для измерения температуры жидких, газообразных и сыпучих сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4690 16 |
| Наименование | Термопреобразователи сопротивления Rosemount 0065 |
| Год регистрации | 2016 |
| Номер сертификата | 10477 |
| Дата регистрации | 2016-06-28 |
| Срок действия | 2021-06-28 |
| Получатель сертификата | фирма "Emerson Process Management GmbH & Co. OHG" (Германия (DE)) компании "Emerson Process Management", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Emerson Process Management GmbH & Co., OHG" компании "Emerson Process Management"
Адрес: Frankenstrasse 21, D-63791 Karlstein
Контакты: +49(6188)992-0 / +49 (6188)992-112
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.461-2009. |
Поверители
Скачать
|
Описание типа РБ 03 10 4690 16 [2017-06-06]
rb-03-10-4690-16_2017-06-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4690 16 [2011-08-29]
rb-03-10-4690-16_2011-08-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4690 16 [2017-09-22]
rb-03-10-4690-16_2017-09-22.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи сопротивления Rosemount 0065 (далее по тексту -термопреобразователи) предназначены для измерения температуры жидких, газообразных и сыпучих сред.
Применяются в различных областях хозяйственной деятельности.
Описание
Принцип измерения температуры при помощи термопреобразователей сопротивления основан на зависимости сопротивления чувствительного элемента (далее - ЧЭ) термопреобразователя сопротивления от температуры измеряемой среды.
Термопреобразователи сопротивления состоят из измерительной вставки с одним или двумя тонкопленочными или проволочными платиновыми ЧЭ преобразователя, соединительной головки (или без нее), удлинителя (или без него) с различными видами присоединений к объектам измерений. Для измерения температуры при высоких давлениях и скоростях среды предусмотрены защитные гильзы, конструкция которых зависит от параметров измеряемой среды.
По способу контакта с измеряемой средой термопреобразователи сопротивления соответствуют погружаемому исполнению, по условиям эксплуатации - стационарному исполнению, по отношению к измеряемой среде - герметичные.
Термопреобразователи сопротивления Rosemount 0065 могут применяться во взрывозащитных зонах.
Внешний вид термопреобразователей сопротивления Rosemount 0065 приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.

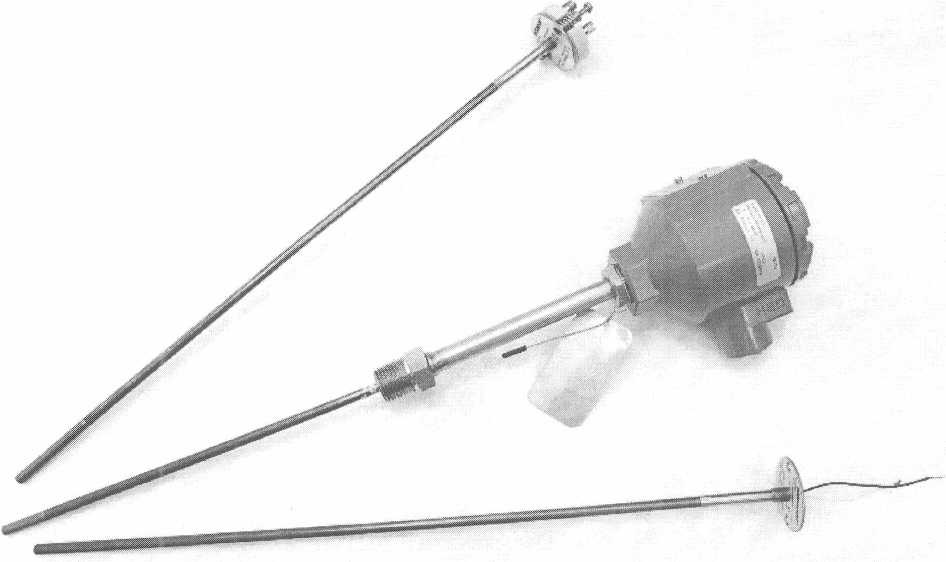

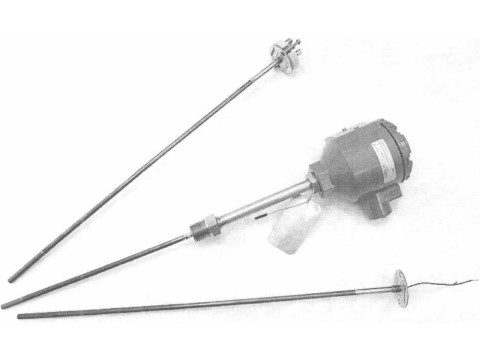

Рисунок 1 - Внешний вид термопреобразователей сопротивления Rosemount 0065
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1. Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Номинальная статическая характеристика (НСХ) преобразования по ГОСТ 6651-2009 |
Pt100 |
|
Температурный коэффициент сопротивления, а, Ом/°С |
0,00385 |
|
Класс точности по СТБ ЕН 60751-2011 |
А, В |
|
Диапазон измеряемых температур, °C, для термопреобразователей сопротивления класса: АА А В |
от 0 до 100 от минус 50 до плюс 300 от минус 80 до плюс 300 |
2 Листов 5
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемого отклонения от НСХ, °C, для термопреобразователей сопротивления класса: АА А В |
±(0,1 + 0,0017 t ) ±(0,15 + 0,002 t ) ±(0,3 + 0,005 |t|) (где t - значение измеряемой температуры, °C) |
|
Время реагирования то,5, с, не более |
9 |
|
Схема внутренних соединений проводников |
3-х, 4-х проводная |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP68 |
|
Сопротивление изоляции (при испытательном напряжении постоянного тока 500 В), МОм, не менее |
1000 |
|
Условия эксплуатации: -диапазон температур окружающей среды, °C -диапазон относительной влажности, % |
от минус 40 до плюс 85 (от минус 51 до плюс 85 с опцией LT) от 0 до 99 % (без образования конденсата) |
|
Диапазон температур окружающей среды при хранении,°C |
от минус 45 до плюс 85 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
В комплект поставки входят:
- термопреобразователь сопротивления Rosemount 0065 (модификация и исполнение в соответствии с технической документацией фирмы-изготовителя);
- руководство по эксплуатации *;
- паспорт;
- упаковка.
* - Допускается прилагать (в зависимости от заказа) 1 шт. на каждые 10 термопреобразователей, поставляемых в один адрес.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Emerson Process Management GmbH & Co. OHG", (Германия), компании "Emerson", (Соединенные Штаты).
СТБ ЕН 60751-2011 "Термопреобразователи сопротивления платиновые промышленные";
ГОСТ 6651-2009 "Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний".
ГОСТ 8.461-2009 "Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки".
Заключение
Термопреобразователи сопротивления Rosemount 0065 соответствуют требованиям фирмы "Emerson Process Management GmbH & Co. OHG", (Германия), компании "Emerson", (Соединенные Штаты), TP ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (сертификат соответствия № ТС RU C-US.AA87.B.00462 от 18.01.2017, действителен по 17.01.2022).
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ 220048, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
