Термопреобразователи сопротивления Pt-100 серий 5 и 7

Назначение

Термопреобразователи сопротивления PtlOO серий 5 и 7 фирмы «Pentronic АВ», Швеция предназначены для измерения температуры твердых тел, жидких и газообразных сред, не разрушающих их защитную арматуру, в различных областях промышленности, во взрывобезопасных зонах.

Описание

Принцип действия термопреобразователей сопротивления PtlOO серий 5 и 7, основан на свойстве платины, изменять свое сопротивление с изменением температуры.

Основной частью термопреобразователей сопротивления PtlOO серий 5 и 7 является чувствительный элемент, выполненный либо из платиновой проволоки, либо пленки из платины, напыленной на подложку. Чувствительный элемент может быть открытым или помещенным в защитную оболочку из нержавеющей стали, латуни, меди. На конец защитной оболочки навинчена головка с клеммами для подключения подводящих проводов, или же внутренние проводники выведены через уплотнение в наружной части защитной оболочки.

Термопреобразователи сопротивления PtlOO серий 5 комбинируются по требованию заказчика. Длину монтажной части преобразователя термоэлектрического выбирает заказчик.

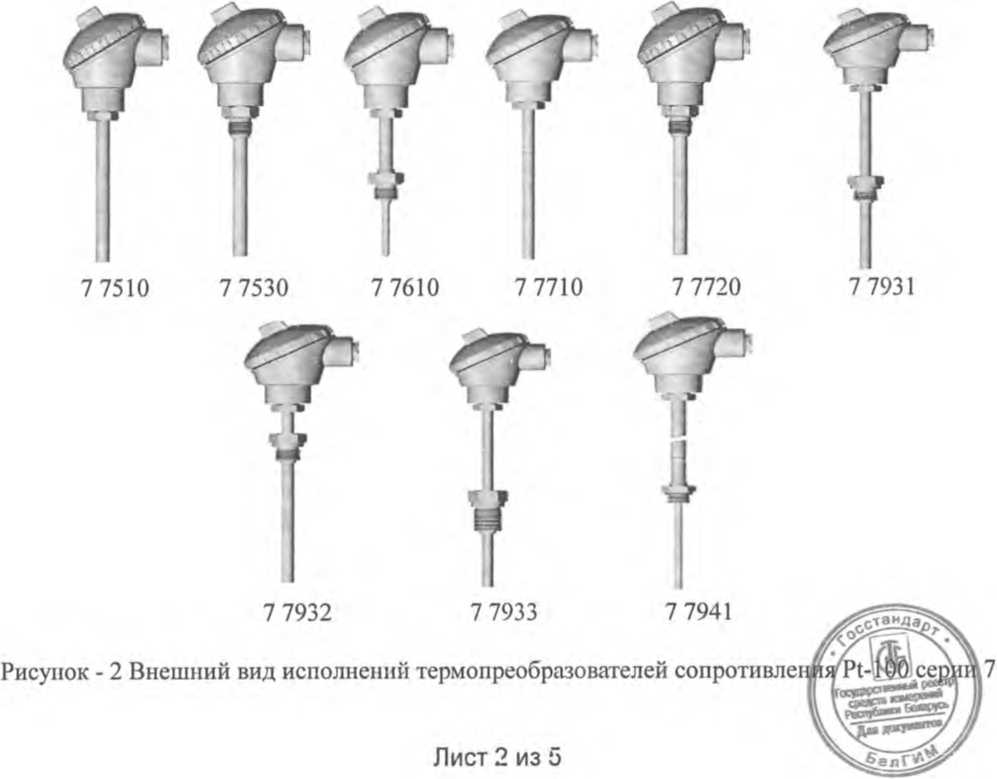

Термопреобразователи сопротивления PtlOO серии 7 имеют исполнение в защитной гильзе. Защитная гильза представляет собой трубу, завальцованную с одного конца. Материалом защитной гильзы может быть нержавеющая сталь, латунь, медь. На другой, конец защитной гильзы навинчена головка с контактными клеммами, возможно исполнение без головки.

Установку термопреобразователей сопротивления PtlOO серий 5 и 7 проводят при отсутствии давления в трубопроводах магистралей. При установке нео^йЯ^ю со-блюдать правила техники безопасности. Установки, на которые монти^я^Гтешко-преобразователи, должны быть обесточены. При замене термоп сопротивления Pt-100 серий 5 и 7 температура на объекте не должна превышать 50 °C. Способ подключения к чувствительному элементу по 2-х, 3-х, 4-х проводной схеме.

5 7260     5 7300     5 7400    5 7410       5 7420

5 7430

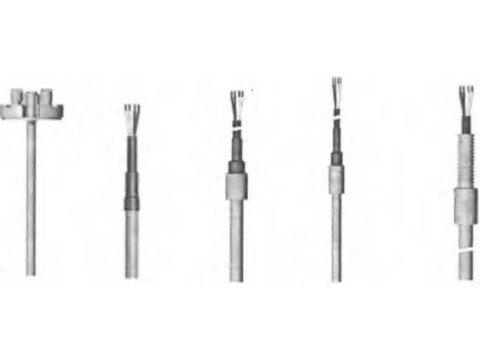

Рисунок - 1 Внешний вид исполнений термопреобразователей сопротивления Pt-100 серии 5.

Маркировка

Маркировка термопреобразователей сопротивления Pt-100 серий 5 и 7 соответствует следующему шаблону, где символом «X» обозначена буква или цифра.

X X Pt-100/Х/Х/ХХХ/ХХХХ

-----------Цифры, определяющие максимальную температуру, °C -----------------Цифры, определяющие минимальную температуру, °C

---------------------Цифры, определяющие схему подключения (2; 3; 4)

------------------------Буква, определяющая класс точности (А) ------------------------------Цифра, определяющая количество чувствительных элементов

Дополнительная маркировка исполнения

X хххх-хх-хх-хх-х-х-хх-х-х-х

Цифра, определяющая наличие клеммной колодки*

Цифра, определяющая исполнение защитной головки*

Цифра, определяющая диаметр защитной гильзы*

' Цифры,определяющие длину от гайки до защитной головки*

Цифра, определяющая исполнение крепежного элемента защитной гильзы * _________________Цифра, определяющая термостойкость изоляции провода

_________________________Цифры, определяющие длину монтажной части, мм

_____________________________Цифры, определяющие материал защитной гильзы

________________________________Цифры, определяющие класс точности (12 - класс А)

Цифры, определяющие исполнение корпуса

Цифры, определяющие номер серии (5 или 7)

Примечание - X - наличие зависит от исполнения.

Таблица 1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерений температур:

от минус 200 °C до 800 °C.

Номинальная статическая характеристика преобразования по СТБ EN

Класс допуска по СТБ EN 60751 -2011:                           ft

[госяирсгаенный реестр] I средств измерении I \Респ>йй|« Беларусь / \Ды довуиеитов/

Пределы допускаемого отклонения от НСХ

для класса допуска А:                                      ±(0,15 + 0,002 ■ t), °C

где t - измеряемая температура.

Номинальная статическая характеристика: Pt 100, с а = 0,00385 С-1 и Ro = 100 Ом. Номинальное значение сопротивления при 0 °C:                        100 Ом.

Отклонение сопротивления при 0°С от номинального значения:         ±0,06 Ом.

Схема внутренних соединений:                           2-х, 3-х, 4-х проводная.

Диапазон значений измерительного тока:                    от 0,3 мА до1,0 мА.

Время реагирования на температуру в жидкой среде:                не боле 8 с.

Максимальное избыточное давление на защитную арматуру:            1,6 МПа.

Диаметр монтажной части:                                 от 3 мм до 30 мм.

Длина монтажной части:                                от 25 мм до 2000 мм.

По защите от воздействия пыли и воды соответствуют степени защиты IP54; IP65.

Условия эксплуатации:

- температура окружающего воздуха:                    от минус 30 °C до 70 °C;

- относительная влажность не более:                 98% при температуре 35 °C.

Электрическое сопротивление изоляции между цепью чувствительного элемента и защитной арматурой не менее:

100 МОм - при температуре (25 ± 10) °C; 20 МОм - при температуре от 100 °C до 250 °C;

2 МОм - при температуре от 251 °C до 450 °C; 0,5 МОм - при температуре от 451 °C до 650 °C; 0,2 МОм - при температуре от 651 °C до 850 °C.

Материал защитной гильзы:

- нержавеющая сталь, сталь, латунь, медь.

Масса и габаритные размеры зависят от длины монтажной части и диаметра защитного кожуха и определяются требованиями заказчика.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию типографским способом.

Комплектность

Термопреобразователь сопротивления Pt-100 серии 5 или 7 (исполнение по заказу).

Паспорт.

Поверка

Поверка термопреобразователей сопротивления Pt-100 серии 5 и 7 проводится в соответствии с ГОСТ 8.461-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

(государственный реест I средств измере**й \ Республики Беларусь

Нормативные документы

Техническая документация фирмы «Pentronic АВ», Швеция;

СТБ EN 60751-2011 «Термопреобразователи сопротивления платиновые промышленные»;

ГОСТ 8.461-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Заключение

Термопреобразователи сопротивления Pt-100 серий 5 и 7 соответствуют требованиям:

- технической документации фирмы «Pentronic АВ», Швеция;

- СТБ EN 60751-2011 «Термопреобразователи сопротивления платиновые промышленные»;

- ГОСТ 8.461-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Межповерочный интервал - не более 12 месяцев.

Государственные приемочные испытания проведены отделом метрологии государственного предприятия «Гомельский ЦСМС».

Адрес: ул. Лепешинского, 1, 246015, г.Гомель, тел./факс 68-44-01

Аттестат аккредитации № ВY/112 02.6.0.0002
