Термопреобразователи сопротивления Rosemount 0065
| Номер в ГРСИ РФ: | РБ 03 10 5608 14 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | АО «Промышленная группа «Метран», г. Челябинск |
|
Описание типа РБ 03 10 5608 14 [2015-04-13]
rb-03-10-5608-14_2015-04-13.pdf
|
Скачать |
Термопреобразователи сопротивления Rosemount 0065 (далее - ТС) предназначены для измерения температуры жидких и газообразных сред не агрессивных к материалу защитной арматуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5608 14 |
| Наименование | Термопреобразователи сопротивления Rosemount 0065 |
| Год регистрации | 2014 |
| Номер сертификата | 9547 |
| Дата регистрации | 2014-12-23 |
| Срок действия | 2018-04-11 |
| Получатель сертификата | ЗАО ПГ "МЕТРАН", г. Челябинск, Россия (RU) |
Производитель / Заявитель
ЗАО ПГ "МЕТРАН"
Адрес: 454138, г. Челябинск, Комсомольский пр., 29.
Контакты: +7 3512 98 85 10, 41-46-33, 41-68-11 // metran@metran.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.461-2009. |
| Признание поверки | Первичная при выпуске из производства: Челябинский ЦСМ (номер реестра - №039, шифр поверительного клейма - ГА)(НТК №13-14). |
Поверители
Скачать
|
Описание типа РБ 03 10 5608 14 [2015-04-13]
rb-03-10-5608-14_2015-04-13.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи сопротивления Rosemount 0065 (далее - ТС) предназначены для измерения температуры жидких и газообразных сред не агрессивных к материалу защитной арматуры.
Описание
Принцип измерения температуры при помощи ТС основан на зависимости сопротивления чувствительного элемента (ЧЭ) ТС от температуры измеряемой среды.
ТС состоят из измерительной вставки с одним или двумя тонкопленочными или проволочными платиновыми ЧЭ преобразователя, соединительной головки (или без нее), удлинителя (или без него) с различными видами присоединений к объектам измерений. Для измерения температуры при высоких давлениях и скоростях среды предусмотрены защитные гильзы, конструкция которых зависит от параметров измеряемой среды.
По способу контакта с измеряемой средой ТС соответствуют погружаемому исполнению, по условиям эксплуатации - стационарному исполнению, по отношению к измеряемой среде -герметичные.
ТС имеют взрывозащищенное исполнение «Ех» температурного класса Тб по ГОСТ Р МЭК 60079-0 и могут применяться во взрывоопасных зонах.
ТС различаются по области применения и по конструктивному исполнению защитной арматуры.

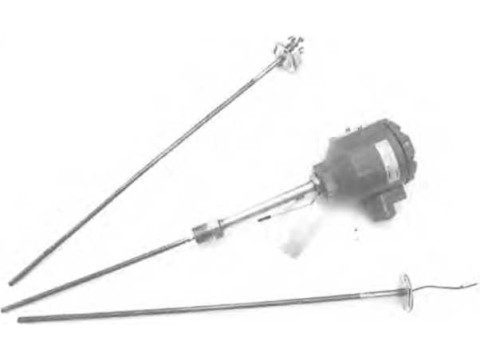

Внешний вид ТС представлен на рисунке 1.
Рисунок 1 - Термопреобразователи сопротивления Rosemount 0065
Технические характеристики
Технические и метрологические характеристики термопреобразователей сопротивления Rosemount 0065 представлены в таблице 1.
Таблица 1
|
Наименование характеристик |
Значение характеристик |
|
Диапазон измеряемых температур, °C - для класса допуска АА - для класса допуска А - для класса допуска В |
от Одо плюс 100 от минус 50 до плюс 450 от минус 196 до плюс 600 |
|
Класс допуска по ГОСТ 6651-2009 |
А, В, АА |
|
Условное обозначение НСХ по ГОСТ 6651-2009 |
PtlOO |
|
Пределы допускаемого отклонения от НСХ по ГОСТ 6651-2009, °C - для класса допуска АА - для класса допуска А - для класса допуска В |
± (0,1 + 0,0017|t|) ±(0,15 + 0,002|t|) ± (0,3 + 0,005|t|) |
|
Максимальный измерительный ток, мА |
0,2 |
|
Минимальная глубина погружения, мм |
60 |
|
Время термической реакции измерительной вставки, с, не более |
10 |
|
Температура окружающей среды, °C |
от минус 60 до плюс 85 |
|
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008 |
группа FX |
|
Диапазон температур при транспортировании, °C |
от минус 50 до плюс 50 |
|
Максимальная влажность окружающего воздуха в транспортной таре, % |
(95 ± 3) при 35 °C |
|
Степень защиты от пыли и воды |
IP65, IP66, IP68 |
|
Маркировка взрывозащиты |
ОЕх ia ПС Тб X Ga Ga/Gb Ex ia ПС Тб X lExiaIICT6XGb 1Ех d ПС Тб X Gb |
|
Габаритные размеры, не более, мм: Длина монтажной части Диаметр монтажной части измерительной вставки Габаритные размеры корпуса, ширина х высота |
9999 6 130x130 |
|
Масса, кг, не более |
10 |
|
Вероятность безотказной работы ТС за 2000 ч, не менее |
0,8 |
|
Средний срок службы ТС, лет, не менее (при работе на верхнем пределе рабочего диапазона температур) |
15 |
Знак утверждения типа
наносится на табличку преобразователя способом лазерной маркировки, механической гравировки или другим способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность
Комплектность поставки термопреобразователей сопротивления Rosemount 0065 представлено в таблице 2.
Таблица 2
|
Обозначение |
Наименование |
Кол. |
Примечание |
|
Термопреобразователь сопротивления Rosemount 0065 |
1 шт. | ||
|
1J.5307.000.00 ПС |
Паспорт |
1 шт. | |
|
12.5307.000.00 РЭ |
Руководство по эксплуатации |
1 шт. |
На 10 шт. ТС и меньшее количество при поставке в один адрес |
|
00813-0207-2654 |
Лист технических данных |
1 шт. |
По требованию потребителя |
Поверка
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки»
Основные средства поверки представлены в таблице 3.
Таблица 3
|
Наименование и тип средства поверки |
Основные характеристики |
|
Термометр сопротивления эталонный типа ЭТС-100 |
Диапазон измерения температуры от 0,01 °C до 660,323 °C. 3-ий разряд |
|
Термостат жидкостный типа Термотест-100 |
Диапазон регулирования температуры от минус 30 до 100 °C. Нестабильность поддержания температуры ± 0,01 °C. Неоднородность температурного поля в рабочем объёме термостата ± 0,01 °C |
|
Мультиметр многоканальный прецизионный типа Метран-514-ММП |
Диапазон измерений сопротивления постоянному току от 0 до 2 кОм. Пределы допускаемой основной погрешности ± (0,0025 % ИВ* + 0,005 Ом). Разрешающая способность 0,001 Ом |
|
*ИВ - значение текущей измеряемой величины | |
Сведения о методах измерений
содержатся в документе 12.5307.000.00 РЭ «Термопреобразователи сопротивления Rosemount 0065. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
ТУ 4211-019-51453097-2012 «Термопреобразователи сопротивления Rosemount 0065. Технические условия».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
