Термопреобразователи сопротивления TR
| Номер в ГРСИ РФ: | РБ 03 10 6307 17 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | АО "ВИКА МЕРА", г. Москва |
|
Описание типа РБ 03 10 6307 17 [2017-10-04]
rb-03-10-6307-17_2017-10-04.pdf
|
Скачать |
Термопреобразователи сопротивления TR (в дальнейшем термопреобразователи) предназначены для измерения температуры жидких, газообразных сред и твердых поверхностей различных промышленных установок и систем.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6307 17 |
| Наименование | Термопреобразователи сопротивления TR |
| Год регистрации | 2017 |
| Номер сертификата | 11108 |
| Дата регистрации | 2017-05-30 |
| Срок действия | 2018-12-09 |
| Получатель сертификата | АО "ВИКА МЕРА", г. Москва, Россия (RU) |
Производитель / Заявитель
АО "ВИКА МЕРА"
Адрес: 108814, г.Москва, поселение Сосенское, поселок Коммунарка, д.14, а/я 1920
Контакты: Тел.: (495) 648-01-80, факс: (495) 648-01-81/-82 E-mail: info@wika.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.461-2009. |
| Признание поверки | Первичная при выпуске из производства: АО "ВИКА МЕРА" (аттестат аккредитации - №РОСС RU.0001.310343, шифр поверительного клейма - ГПЕ)(НТК №05-17). |
Поверители
Скачать
|
Описание типа РБ 03 10 6307 17 [2017-10-04]
rb-03-10-6307-17_2017-10-04.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи сопротивления TR (в дальнейшем термопреобразователи) предназначены для измерения температуры жидких, газообразных сред и твердых поверхностей различных промышленных установок и систем.
Описание
Принцип действия термопреобразователей сопротивления основан на свойстве платины, изменять свое сопротивление с изменением температуры. Термопреобразователи сопротивления могут иметь обычную жесткую конструкцию, представляющую собой трубку из нержавеющей стали, завальцованную с одного конца, на другой конец трубы навинчена головка с контактными винтам, или же термопреобразователи имеют гибкую конструкцию - представляющую собой металлическую оболочку из нержавеющей стали с минеральной изоляцией - Mi кабель, внутри которой расположен чувствительный элемент и внутренние выводы. У поверхностных термопреобразователей чувствительный элемент вмонтирован в контактный блок Чувствительный элемент из платиновой проволоки, соединяется при помощи выводов с клеммной головкой, закрепленной на защитном корпусе (оболочке), или же внутренние проводники выведены через уплотнение в наружной части защитного корпуса (оболочки). Термопреобразователи сопротивления имеют 15 модификаций и 24 исполнения, отличающихся конструктивным

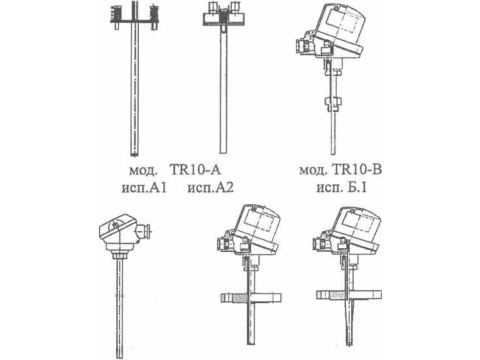

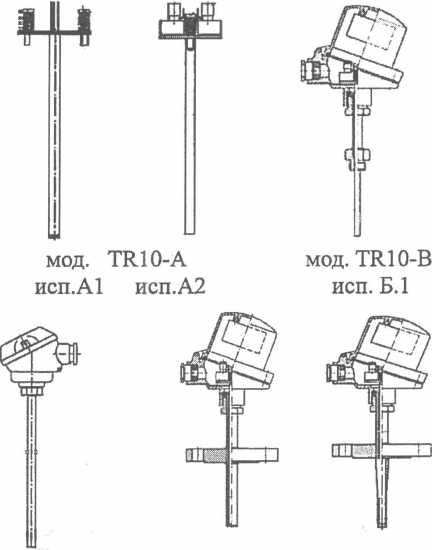

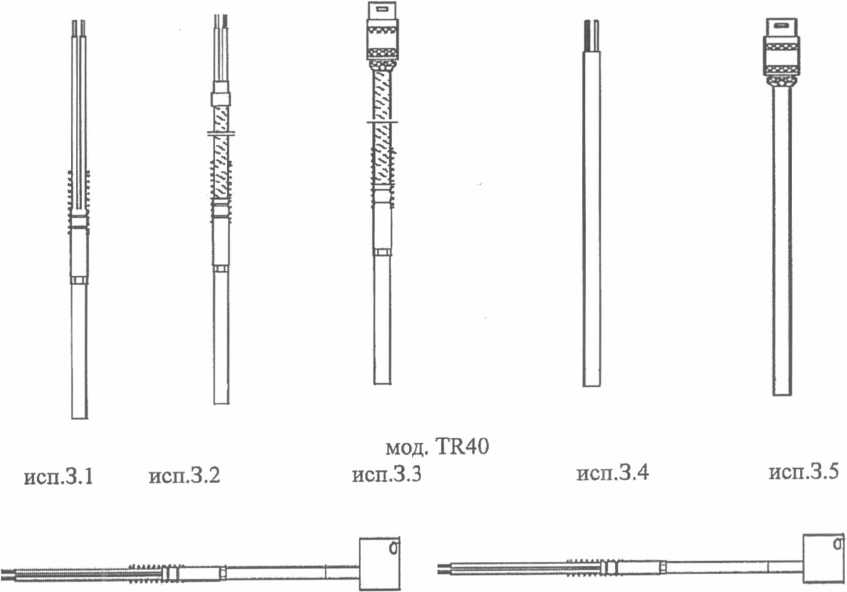

Модификации и исполнения термопреобразователей приведены в таблице 1.
оформлением.
Программное обеспечение отсутствует.
мод-TRlO-D мод. TR10-F
исп.Г.1 исп.Д.1 исп.Д2
мод. TR10-C
исп.В.1 исп.В2 исп.В.З
мод. TR50-O исп.И.1
мод. TR50-P исп.И2
ГГ.Т
мод. TR50-Q исп.И.З
мод. TR50-T исп.И4
исп.К.1
мод. TR53-2 исп.К2
мод.ТК53-4 исп.К.З
Технические характеристики
Метрологические и технические характеристики термопреобразователей сопротивления приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Модификации и конструктивные исполнения | |||||
|
TR10-A |
TR10-B |
TR10-C |
TR10-D |
TR10-F | ||
|
исп.А1,А2 |
исп.Б! |
исп.В1,В2, ВЗ |
исп.С! |
исп.Д1,Д2,ДЗ | ||
|
1.Номинальная статическая характеристика, (НСХ) |
lxPtlOO, 2xPtl00 | |||||
|
2. Класс допуска по ГОСТ 6651-2009 |
АА - для диапазона от минус 50 до 250 °C, А - для диапазона от минус 100 до 450 °C, В - для диапазона от минус 200 до 600 °C | |||||
|
3.Номинальное значение сопротивления при 0 °C, Ом |
100 | |||||
|
4.Диапазон измеряемых температур, °C |
от минус 200 до 600 | |||||
|
5.Температурный коэффициент, °C'1 |
0,00385 | |||||
|
б.Пределы допускаемой абсолютной погрешности, °C |
класс АА ±(0,1 + 0,0017 111); класс А ±(0,15 + 0,002 111) класс В ±(0,3 + 0,005 111), где t -измеренная температура | |||||
|
7.Схема внутренних соединений |
2-х, 3-х и 4-х проводная | |||||
|
8.Время термической реакции в воде, to.so, с, не более |
13 |
13 |
40 |
13 |
55 | |
|
9.Масса, кг, не более |
2,4 |
3,7 |
3,9 |
1,2 |
6,7 | |
|
Ю.Защита от воды и пыли |
IP00 |
IP65 | ||||
|
11. Длина погружаемой части, мм |
от 75 до 825* |
160,220,250, 280,400* |
от 80 до 400* |
160,250,250, 280,315,345, 400,465* | ||
|
12.Диаметр погружаемой части, мм |
3; 6; 8 |
3; 6; 8 |
9; 11;12;14 |
6; 8 |
9; И; 12; 14 | |
|
13.Материал защитной арматуры |
Нержавеющая сталь; сплавы Хастеллой, Монель, Инконель; титан; тантал; другие специальные материалы и сплавы. | |||||
|
14.Средний срок службы, лет |
12 | |||||
|
15. Наработка на метрологический отказ, ч |
43000 | |||||
|
16.Условия эксплуатации: -диапазон температур окружающего воздуха,0 С -относительная влажность окружающего воздуха, %, не более |
от минус 50 до 80 95 при 35 °C | |||||
Продолжение таблицы 1
|
Наименование характеристики |
Модификации и конструктивные исполнения | ||
|
TR10-H |
TR10-J |
TR40 | |
|
исп.Е! |
исп.Ж1 |
исп.3.1,3.2, 3.3, 3.4, 3.5 | |
|
1.Номинальная статическая характеристика, (НСХ) |
IxPtlOO, 2xPtlOO | ||
|
2. Класс допуска по ГОСТ 6651-2009 |
АА - для диапазона от минус 50 до 250 °C, А - для диапазона от минус 100 до 450 °C, В - для диапазона от минус 200 до 600 °C | ||
|
3 .Номинальное значение сопротивления при 0 °C, Ом |
100 | ||
|
4.Диапазон измеряемых температур, °C |
от минус 200 до 600 | ||
|
5 .Температурный коэффициент, °C'1 |
0,00385 | ||
|
б.Пределы допускаемой абсолютной погрешности, °C |
класс АА ±(0,1 + 0,0017 111); класс А ±(0,15 + 0,002 111) класс В ±(0,3 + 0,005 111), где t -измеренная температура | ||
|
7.Схема внутренних соединений |
2-х, 3-х и 4-х проводная | ||
|
8.Время термической реакции в воде, to,5o, с, не более |
13 |
13 |
11 |
|
9.Масса, кг, не более |
2,7 |
3,3 |
2,4 |
|
10.3ащита от воды и пыли |
IP65 |
IP65JP67 | |
|
11 .Длина погружаемой части, мм |
от 275 до735* |
160,250,400 |
от 80 до 735 |
|
12.Диаметр погружаемой части, мм |
3; 4,5; 6; 8 |
8;11;12;14 |
3; 4,5; 6; 8 |
|
13.Материал защитной арматуры |
Нержавеющая сталь; сплавы Хастеллой, Монель, Инконель; титан; тантал; другие специальные материалы и сплавы. | ||
|
14.Средний срок службы, лет |
12 | ||
|
15. Наработка на метрологический отказ, ч |
43000 | ||
|
16.Условия эксплуатации: -диапазон температур окружающего воздуха,0 С -относительная влажность окружающего воздуха, %, не более |
от минус 50 до 80 95 при 35 °C | ||
*-возможно другие длины по заказу
Лист № 5
Всего листов 6
Продолжение таблицы 1
|
Наименование характеристики |
Модификации и конструктивные исполнения | ||||
|
TR50-O |
TR50-P |
TR50-Q |
TR50-T |
TR53-1 TR53-2 ,TR53-4 | |
|
исп.И! |
исп.И2 |
исп.ИЗ |
исп.И4 |
исп.К1,К2,КЗ | |
|
1. Номинальная статическая характеристика (НСХ) |
IxPtlOO, 2xPtl00 | ||||
|
2. Класс допуска по ГОСТ 6651-2009 |
АА - для диапазона от минус 50 до 250 °C, А - для диапазона от минус 100 до 450 °C, В - для диапазона от минус 200 до 600 °C | ||||
|
3. Номинальное значение сопротивления при 0 °C, Ом |
100 | ||||
|
4. Диапазон измеряемых температур,°C |
от минус 200 до 600 |
от минус 200 до 400 | |||
|
5 .Температурный коэффициент, °C'1 |
0,00385 | ||||
|
6. Пределы допускаемой абсолютной погрешности, °C |
класс АА ±(0,1+0,0017 It 1); класс А ±(0,15 + 0,002 111) класс В ±(0,3 + 0,005 111), где t -измеренная температура | ||||
|
7. Схема внутренних соединений |
2-х, 3-х или 4-х проводная | ||||
|
8. Время термической реакции tso, с, не более |
11 |
5 |
13 |
10 |
13 |
|
9. Масса, не более, кг |
3,1 |
2,8 |
2,6 |
2,6 |
2,2 |
|
10. Степень пылевлагозащиты |
IP65, IP67 | ||||
|
11. Длина погружаемой части, мм |
- |
- |
- |
- |
10 |
|
12. Диаметр погружаемой части (размеры контактного блока), мм |
(40x30x8) |
(25x25x3) |
0 кольца 15,25,62, 93,125,158 |
0 кольца 38 |
6; 8 |
|
13. Материал защитной арматуры |
Нержавеющая сталь; сплавы Хастеллой, Монель, Инконель; титан; тантал; другие специальные материалы и сплавы. | ||||
|
14. Средний срок службы, лет |
12 | ||||
|
15. Наработка на метрологический отказ, ч |
43000 | ||||
|
16. Условия эксплуатации: - диапазон температуры окружающего воздуха, °C - относительная влажность окружающего воздуха, %, не более |
от минус 50 до 80 95 при 35 °C | ||||
Знак утверждения типа
Знак утверждения типа наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
- термопреобразователь сопротивления
- руководство по эксплуатации ВЛРЕ. 405211.001 .РЭ
- паспорт ВЛРЕ.405211.001 .ПС
-1 шт
-1 экз. на партию
-1 экз.
Поверка осуществляется по ГОСТ 8.461-2009 "ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки". При поверке применяются: термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда; термостат жидкостный мод.7312, воспроизводимая температура 0 °C, нестабильность поддержания температуры ±0,001 °C; термостат регулируемый ТР-1М, диапазон температур от 40 до 200 °C, нестабильность поддержания температуры ±0,05 °C; мост постоянного тока Super-thermometer 1590, погрешность ±0,5 мК.
Сведения о методах измерений
Отсутствуют
Нормативные документы
1. ГОСТ 6651-2009 " ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний ".
2. ГОСТ 8.558-93 " ГСИ. Государственная поверочная схема для средств измерений температуры".
З. ТУ 4211-001-45154700-2013 "Термопреобразователи сопротивления TR. Технические условия".
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
