Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ 2005Cг, ДВ 2005Cг, ДА 2005Cг, ДМ 2005Cг1Ex, ДВ 2005Cг1Ex, ДА 2005Cг1Ex
| Номер в ГРСИ РФ: | РБ 03 04 0900 14 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | ОАО "Манотомь", г. Томск |
Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ 2005Сг, ДВ 2005Сг, ДА 2005Сг, ДМ 3005Сг1Ех, ДВ 2005Сг1Ех, ДА 200Сг1Ех, (далее - приборы) предназначены для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями сигнализирующего устройства прямого действия путем включения и выключения контактов в схемах сигнализации, автоматики и блокировки технологических процессов в различных отраслях народного хозяйства (в т.ч. на объектах использования атомной энергии).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 0900 14 |
| Наименование | Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ 2005Cг, ДВ 2005Cг, ДА 2005Cг, ДМ 2005Cг1Ex, ДВ 2005Cг1Ex, ДА 2005Cг1Ex |
| Год регистрации | 2014 |
| Номер сертификата | 9189 |
| Дата регистрации | 2014-05-29 |
| Срок действия | 2018-06-28 |
| Получатель сертификата | ОАО "Манотомь", г. Томск, Россия (RU) |
Производитель / Заявитель
ОАО "Манотомь"
Адрес: 634061, г. Томск, пр. Комсомольский, 62
Контакты: тел.: +7 (3822) 44-26-28, факс: +7 (3822) 44-29-06 // priem@manotom-tmz.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку СИ, в т.ч. находящихся в эксплуатации, проводить по СТБ 8056-2015. |
| Признание поверки | Первичная при выпуске из производства: ОАО "МАНОТОМЬ" (номер реестра - №1004, шифр поверительного клейма - БПМ) по СТБ 8056-2015 с оформлением свидетельства о поверке или указанием СТБ и нанесением оттиска поверительного клейма в паспорт (НТК №12-08, НТК 10-18). |
Поверители
Скачать
|
Описание типа РБ 03 04 0900 14 [2014-08-08]
rb-03-04-0900-14_2014-08-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 0900 14 [2009-04-23]
rb-03-04-0900-14_2009-04-23.pdf
|
Скачать |
Описание типа
Назначение
Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ 2005Сг, ДВ 2005Сг, ДА 2005Сг, ДМ 3005Сг1Ех, ДВ 2005Сг1Ех, ДА 200Сг1Ех, (далее - приборы) предназначены для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями сигнализирующего устройства прямого действия путем включения и выключения контактов в схемах сигнализации, автоматики и блокировки технологических процессов в различных отраслях народного хозяйства (в т.ч. на объектах использования атомной энергии).
Приборы ДМ 2005Сг1Ех, ДВ 2005СГ1Ех, ДА 2005Сг1Ех (в дальнейшем -исполнение «1Ех») являются взрывозащищенными с видом взрывозащиты «Взрывонепроницаемая оболочка» и имеют маркировку по взрывозащите lExdIIBT4.
Приборы исполнения «1Ех» могут устанавливаться в соответствие с гл. 7.3.ПУЭ-86 и ГОСТ Р 51330.13-99 во взрывоопасных зонах помещений и наружных установках классов 1 и 2 по ГОСТ Р 51330.9, где возможно образование взрывоопасных смесей категории ПА и ПВ групп Tl, Т2, ТЗ, Т4 по ГОСТ Р 51300.19-99, ГОСТ Р 51330.5-99, ГОСТ Р 51330.11-99.
Описание
Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины. Для управления внешними электрическими цепями применяется сигнализирующее устройство прямого действия. Под воздействием измеряемого давления свободный конец манометрической пружины перемещается и через передаточный механизм приводит во вращательное движение указательную стрелку и поводок сигнализирующего устройства относительно шкалы прибора.
Приборы могут изготавливаться с сигнализирующим устройством исполнений III, IV, V, VI по ГОСТ 2405-88. Конструктивно сигнализирующее устройство может быть выполнено как со скользящими контактами, так и с магнитным поджатием контактов.
Приборы изготавливаются в алюминиевом корпусе с радиальным штуцером с фланцем и без фланца. Приборы исполнения «1Ех» имеют корпус из алюминиевых сплавов (без дополнительного обозначения) или стальной (в дальнейшем дополнительное обозначение - «Ст»),
1) по устойчивости к атмосферным воздействиям
По защищенности от воздействия окружающей среды приборы в соответствии с ГОСТ Р 52931-2008 имеют исполнения: - обыкновенное;
- защищенное от попадания внутрь пы.
2) по устойчивости к воздействию агрессивных сред:
- обыкновенное;
- защищенное от агрессивной среды (в дальнейшем - исполнение «Кс») - ДМ 2ОО5Сг 1 ЕхКс, ДВ 2005Сг 1 ЕхКс, ДА 2ОО5Сг 1 ЕхКс.
Приборы пригодные для работы при температуре от минус 50 до плюс 60 °C.
Приборы относятся к восстанавливаемым ремонтируемым двухфункциональным изделиям.

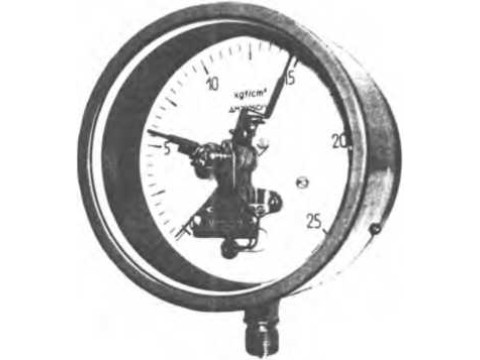

Фотография общего вида средства измерений
Приборы выполнены в неразъемной конструкции, несанкционированный доступ невозможен.
Технические характеристики
Диапазон показаний и измеряемая среда соответствуют таблице 1.
Таблица 1
|
Условное обозначение прибора |
Диапазон показаний |
Измеряемая среда | ||
|
кПа |
МПа |
кгс/см2 | ||
|
От 0 до 100 |
— |
От 0 до 1 |
Газ, пар, | |
|
От 0 до 160 |
— |
От 0 до 1,6 |
в т.ч. | |
|
От 0 до 250 От 0 до 400 От 0 до 600 |
От 0 до 2,5 От 0 до 4 От 0 до 6 |
кислород | ||
|
-- |
От 0 до 1 |
От 0 до 10 |
Газ, пар, | |
|
— |
От 0 до 1,6 |
От 0 до 16 |
жидкость | |
|
— |
От 0 до 2,5 |
От 0 до 25 |
в т.ч. | |
|
ДМ 2005Сг |
— |
От 0 до 4 |
От 0 до 40 |
кислород |
|
ДМ 2005Сг1Ех |
— |
От 0 до 6 От 0 до 10 От 0 до 16 От 0 до 25 От 0 до 40 От 0 до 60 |
От 0 до 60 От 0 до 100 От 0 до 160 От 0 до 250 От 0 до 400 От 0 до 600 | |
|
— |
От 0 до 100 От 0 до 160 |
От 0 до 1000 От 0 до 1600 |
Жидкость | |
|
ДВ 2005Сг ДВ 2005Сг1Ех |
От -100 до 0 |
— |
От -1 до 0 |
Газ, пар |
|
От -100 до 60 |
— |
От -1 до 0,6 |
Газ, пар, | |
|
От -100 до 150 |
-- |
От -1 до 1,5 |
в т.ч. | |
|
От -100 до 300 |
— |
От -1 до 3 |
кислород | |
|
ДА 2005Сг |
От -100 до 500 |
— |
От -1 до 5 |
Газ, пар, |
|
ДА 2005Сг1Ех |
От -0,1 до 0,9 От -0,1 до 1,5 От -0,1 до 2,4 |
От -1 до 9 От -1 до 15 От -1 до 24 |
жидкость в т.ч. кислород | |
Примечание - ДМ 2005 CrIEx (ДА, ДВ) в исполнении «Кс» изготавливаются от диапазона показаний -0,1 - 0МПа(-1 - 0 кгс/см2) до диапазона показаний 0-160 МПа (0-1600 кгс/см2)
Класс точности приборов, предел допускаемой основной полгрешности приборов и предел допускаемой основной погрешности срабатывания сигнализирующего устройства соответствуют указанным в таблице 2.
Таблица 2
|
Наименование прибора |
Класс точности прибора |
Пределы допускаемой основной погрешности прибора. % |
Пределы допускаемой основной погрешности срабатывания сигнализиру ющего устройства, % | |
|
со скользящими контактами |
с магнитным поджатием | |||
|
ДМ 2005Сг, ДВ 2005Сг, ДА 2005Сг. ДМ 2005Сг1Ех. ДВ 2005Сг1Ех. ДА 2005Сг1Ех |
1,5 |
± 1.5 |
±2.5 |
± 4 |
Вариация показаний и приборов не должна превышать абсолютного значения предела допускаемой основной погрешности показаний.
Вариация срабатывания сигнализирующего устройства приборов не должна превышать абсолютного значения предела допускаемой основной погрешности срабатывания сигнализирующего устройства.
Степень защиты:
|
- от проникновения твердых частиц, пыли и воды по ГОСТ 14254-96 |
1Р40 и |
1Р53; |
|
- от внешних воздействий вводного отделения Приборов исполнения «1Ех» по ГОСТ 14254-96 |
не ниже |
IP54; |
|
- отделения контактной группы |
не ниже |
IP40. |
Габаритные размеры и масса приборов соответствует таблице 3. Таблица 3
|
Наименование прибора |
Габаритные размеры, мм |
Масса, кг, не более |
|
ДМ 2005Сг, ДВ 2005Сг, ДА 2005Сг |
0160 |
1,6 |
|
ДМ 2005Сг1 Ех. ДВ 2005Сг1 Ех, ДА 2005Сг1 Ех |
0184x205x247 |
5,5 |
|
ДМ 2005Сг1Ех«Ст». ДВ 2005Сг1Ех«Ст». ДА 2005Сг1Ех«Ст» |
0175x200x212 |
5,1 |
По устойчивости к воздействию температуры и влажности окружающего воздуха:
-приборы DM 2005Cr. DB 2005Ст, DA 2005Cr, DM 2005CrlEx, DB 2005CrIEx, DA 2005Сг1Ех соответствуют группе исполнения С4 по ГОСТ Р 52931-2008 и имеют исполнение У категорию 3, исполнение Т категорию 3 по ГОСТ 15150-69.
По устойчивости к механическим воздействиям приборы имеют исполнение LI по ГОСТ Р 52931-2008.
Параметры сигнализирующего устройства:
-напряжение внешних коммутируемых цепей:
для цепей переменного тока 380 В (включая 24; 27; 36; 40; 110; 220 В)
для цепей постоянного тока 220 В (включая 24; 27; 36; 40; 110 В)
-разрывная мощность контактов: со скользящими контактами
с магнитным поджатием контактов
50
30
для цепей переменного тока. ВА 20
для цепей постоянного тока Вт 10
сила тока. А
Отклонение напряжения от номинальных значений, %
от плюс 10 до минус 15
50±1
200000
100000
66000 не менее 10 не менее 6
Частота переменного тока, Гц
Число срабатываний контактов сигнализирующего устройства приборов
Средняя наработка на отказ, ч
Средняя наработка на отказ приборов исполнения «Кс», ч
Полный средний срок службы, лет
Полный средний срок службы приборов исполнения «Кс», лет
Минимально допустимое электрическое сопротивление изоляции цепей:
20 Мом - при температуре окружающего воздуха (23±5)°С и относительной влажности от 30 до 80 %;
5 Мом - при температуре окружающего воздуха 60°С и относительной влажности от 30 до 80 %;
1 Мом - при температуре окружающего воздуха 35°С и относительной влажности до 98 %.
Взрывонепроницаемая оболочка приборов исполнения «1Ех» выдерживает гидравлическое давление 0,8 МПа, а оболочка вводного отделения - давление 0,4 МПа.
Знак утверждения типа
Знак утверждения типа наносится на циферблат офсетной печатью, на эксплуатационную документацию - типографским способом.
Комплектность
Комплект поставки приборов соответствует указанному в таблице 4.
|
Обозначение документа |
Наименование и условное обозначение |
Количество |
Примечание |
|
Прибор |
1 шт. |
В соответствии с договором (контрактом) | |
|
5ШО.283.304 ПС |
Паспорт |
1 экз. |
Для нужд народного хозяйства |
|
5ШО.283.386 ПС |
Паспорт |
1 экз. |
Для АЭС |
|
5ШО.283.3ЮПС |
Паспорт |
2 экз. |
Для экспорта |
|
5ШО.283.311 ПС |
Паспорт |
1 экз. |
Исполнение «1Ех» для нужд народного хозяйства |
|
5ШО.283.413 ПС |
Паспорт |
1 экз. |
Исполнение «1 Ех» для АЭС |
|
5ШО.283.312 ПС |
Паспорт |
2 экз. |
Исполнение «1Ех» для экспорта |
|
5ШО.283.304 РЭ |
Руководство по эксплуатации |
1 экз. | |
|
5ШО.283.311 РЭ |
Руководство по эксплуатации |
1 экз. |
Исполнение «1Ех» |
Поверка
осуществляется по документу МИ 2124-90 «Манометры, вакуумметры мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
В перечень основного поверочного оборудования входят:
- манометр деформационный образцовый МО ТУ 25-05-1664-74, класс точности 0,4;
0,25;
- вакуумметр деформационный образцовый ВО ТУ 25-05-1664-74, класс точности 0,4; 0.25,
- манометр избыточного давления грузопоршневой МП ГОСТ 8291-83, класс точности 0,05.
Сведения о методах измерений
Сведения о методиках (методах) измерений содержатся в Руководствах по эксплуатации 5ШО. 283.304 РЭ, 5ШО.283. 311 РЭ.
Нормативные документы
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ Р 51330.0-99 (МЭК 60079-0-98) Электрооборудование взрывозащищенное. Часть 0. Общие требования.
ГОСТ Р 51330.1-99 (МЭК 60079-1-98) Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «Взрывонепроницаемая оболочка» Правила устройства электроустановок (ПУЭ) (гл.7.3)
ТУ 4212-040-00225590-2001 «Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие. Технические условия».
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта
