Манометры цифровые МО-05

Назначение

ний абсолютною, с индикацией текущих

Манометры цифровые МО-05 предназначены для т избыточного давления жидкостей и газов, а так же разрежения газов измеренных значений на цифровом табло.

Описание

Измеряемое давление, воздействующее на мембрану измерительного блока, преобразуется в силу, передаваемую на чувствительный элемент тензопреобразователя. Под действием этой силы упругий элемент тензопреобразователя деформируется, изменяя сопротивление расположенных на нем тензорезисторов. Электронный блок преобразует это изменение сопротивления и отображает количественное значение измеренного давления на встроенном цифровом индикаторе или мониторе ПК.

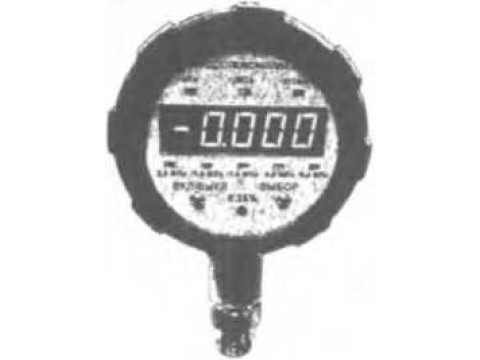

Фотография общего вида приборов приведена на рисунке 1.

Рисунок 1 - Фотография общего вида приборов

Программное обеспечение

Программное обеспечение (ПО) манометров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится внутри аппаратных средств в энергонезависимой памяти. Программный код постоянен, средства и пользовательская оболочка для программирования или изменения ПО отсутствуют.

Внешнее программное обеспечение (ПО), предназначенное для взаимодействия манометра с компьютером, не оказывает влияния на метрологические характеристики манометров и служит для просмотра (печати) результатов измерений.

Идентификационные данные ПО манометров приведены в таблице 1.

Таблица 1.

Лист № 2

Всего листов 3

Недопустимое влияние на монологически значимую часть ПО манометров через интерфейс пользователя и интерфёйс. связи бФе^;гствует,,ПО манометров не оказывает влияния на метрологические характеристики средств измерений,

Защита программного обеспечения ^ манометров от преднамеренных и непреднамеренных изменений соотв^й^уег уровню «С» по МИ 3286-2010. Примененные специальные средства защиты в 'достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО манометров и измеренных данных.

Технические характеристики

Пределы допускаемой основной приведенной погрешности манометров у, % (от диапазона измерений):

Вариация показаний не должна превышать:

Дополнительная погрешность от изменения температуры окружающей среды, %/10°С:

Диапазон рабочих температур, °C:

± 0,025; ± 0,05; ± 0,1; ±0,15; ±0,25; ±0,4; ±0,5.

0,5у.

± 0,5у .

от минус 10 до плюс 70;

от плюс 5 до плюс 50; от минус 30 до плюс 70 (в зависимости от исполнения)

Вид измеряемого давления, диапазоны измерений давления указаны в таблице 1.

Таблица 1

Электрическое питание манометров осуществляется от трех литиевых батареек АА, при отрицательных температурах питание осуществляется от автономного источника питания.

Потребляемая мощность должна быть не более 0,117 Вт (при максимальной яркости индикатора).

Масса, кг, не более:                                                                          0,8

Габаритные размеры, мм, не более:                                           180x108x50

Средняя наработка на отказ, часов                                                   150000

Знак утверждения типа

Знак утверждения типа наносится термотрансферным способом на табличку, прикрепленную к манометру.

Комплектность

В комплект поставки входит:

-манометр -1шт.,

- «Манометры цифровые МО-05. Руководство по эксплуатации (паспорт)»

ГКМТ 410200.012-012 ПС - 1 экз.

- «Манометры цифровые МО-05. Методика поверки». ГКМТ 410200.012-010.

. aw so?

:-] ITEM) А.В                               Лист№ 3

Всего листов 3

у^Й?,ч ГКМ'1*410200.012-010 «Манометры цифровые МО-05.

Методика поверки», утвержденному ИЩСИ ФГУП «ВНИИМС» «20»  05    2013 г.

■-'У                  '/■'’//

Основные средства по'вурки:    -

Манометры грузопоршневые нулевого Л'первого разряда: ВО, МПА-15, МП-6, МП-60, МП-600, МП-2500.

Сведения о методах измерений

Методика измерений приведена в документе ГКМТ 410200.012-012 ПС «Манометры цифровые МО-05. Руководство по эксплуатации (паспорт)».

Нормативные документы

Технические условия 4212-005-7900506-2012. Манометры цифровые МО-05.

ГОСТ Р 8.223-2079. «ГСП. Государственная поверочная схема для средств измерений избыточного давления в диапазоне 10’1 - 106 Па».

ГОСТ Р 8.017-2010. «ГСП. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

Рекомендации к применению

Передача размера единицы давления при поверке, калибровке и испытаниях средств измерения давления.

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
