Манометры цифровые серии ADT 68x
| Номер в ГРСИ РФ: | РБ 03 04 5967 16 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | "Additel Corporation", США |
Манометры цифровые серии ADT 68х (далее - манометры) предназначены для измерения избыточного, абсолютного, вакуумметрического и дифференциального давления газа или жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 5967 16 |
| Наименование | Манометры цифровые серии ADT 68x |
| Год регистрации | 2016 |
| Номер сертификата | 10332 |
| Дата регистрации | 2016-03-31 |
| Срок действия | 2021-03-31 |
| Получатель сертификата | фирма "Additel Corporation", Соединённые Штаты (US) |
Производитель / Заявитель
фирма "Additel Corporation"
Адрес: 22865 Savi Ranch Parkway Ste F, Yorba Linda, CA 92887
Контакты: Tel: 714-998-6899 Fax: 714-998-6999 www.additel.comservice@additel.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2584-2016 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 04 5967 16 [2021-04-07]
rb-03-04-5967-16_2021-04-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 5967 16 [2017-11-10]
rb-03-04-5967-16_2017-11-10.pdf
|
Скачать |
Описание типа
Назначение
Манометры цифровые серии ADT 68х (далее - манометры) предназначены для измерения избыточного, абсолютного, вакуумметрического и дифференциального давления газа или жидкости.
Область применения - химическая, фармацевтическая, пищевая и другие отрасли промышленности, коммунальное хозяйство.
Описание
Принцип действия манометров основан на преобразовании давления в электрический сигнал при помощи встроенного кремниевого преобразователя давления, последующем аналогово-цифровом преобразовании электрического сигнала, его обработке микропроцессором и отображении значения измеренного давления на дисплее.
Манометры представляют собой портативные электрические приборы с расположенными на их передней панели клавишами для задания режимов измерений, выбора единиц измерения давления и других функций.
Дисплей манометров имеет фоновую подсветку и отображает результаты измерений в цифровом виде, единицы измерения давления, а также информацию о режиме работы манометров.
Манометры выпускаются следующих моделей: ADT 680 (ADT 680 W) и ADT 681 (ADT 681 RD). Модель ADT 681 имеет возможность подключения по порту RS-232 при использовании фирменного программного обеспечения Additel/Land. Модель ADT 680 W позволяет работать по беспроводному интерфейсу при использовании фирменного программного обеспечения Additel/Land Wireless.
Манометры могут работать от встроенных батарей и/или сетевого адаптера.

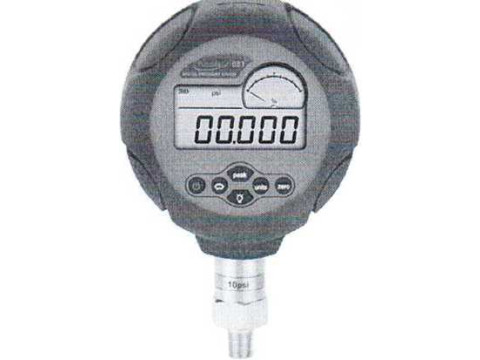

Внешний вид манометров приведён на рисунке 1.
Место для нанесения знака поверки указано в приложении А.

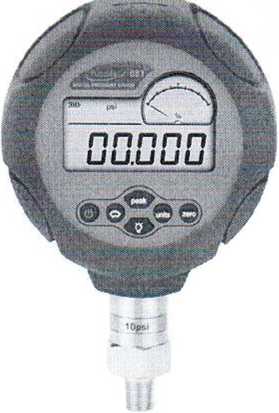

ADT 681

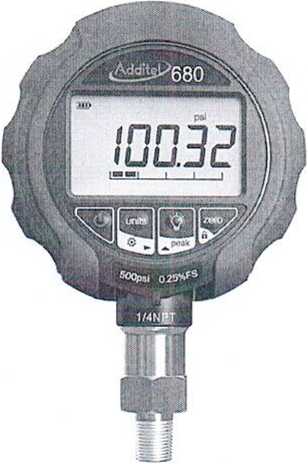

ADT 680
Рисунок 1 - Внешний вид манометров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики манометров представлены в таблицах 1-7.
Таблица 1 - Манометры абсолютного давления модели ADT 681
|
Код диапазона измерений |
Верхний предел измерений давления, бар |
Измеряемая среда |
Пределы допускаемой приведённой погрешности, % диапазона измерений |
|
АР5 |
0,35 |
газ |
±0,1 (±0,2) |
|
АР10 |
0,7 |
газ |
±0,1 (±0,2) |
|
АР15 |
1 |
газ |
±0,1 (±0,2) |
|
АРЗО |
2 |
газ |
±0,1 (±0,2) |
|
АР50 |
3,5 |
газ |
±0,1 (±0,2) |
|
АР100 |
7 |
газ, жидкость |
±0,05 (±0,1: ±0,2) |
|
АР300 |
20 |
газ, жидкость |
±0,05 (±0,1: ±0,2) |
|
АР500 |
35 |
газ, жидкость |
±0,05 (±0,1: ±0,2) |
|
АР1К |
70 |
газ, жидкость |
±0,05 (±0,1: ±0,2) |
|
АРЗК |
200 |
газ, жидкость |
±0,05 (±0,1: ±0,2) |
|
АР5К |
350 |
газ, жидкость |
±0,05 (±0,1; ±0,2) |
Таблица 2 - Манометры избыточного и вакуумметрического давления модели APT 681
|
Код диапазона измерений |
Нижний предел измерений давления, бар |
Верхний предел измерений давления, бар |
Измеряемая среда |
Пределы допускаемой приведённой погрешности, % диапазона измерений |
|
V15 |
-1 |
0 |
газ |
±0,02 (±0,05; ±0,1; ±0,2) |
|
СР2 |
-0,16 |
0,16 |
газ |
±0,05 (±0,1; ±0,2) |
|
СР5 |
-0,35 |
0,35 |
газ |
±0,02 (±0,05; ±0,1; ±0,2) |
|
СРЮ |
-0,7 |
0,7 |
газ |
±0,02 (±0,05; ±0,1; ±0.2) |
|
СРЮ |
-1 |
1 |
газ |
±0,02 (±0,05; ±0.1; ±0,2) |
|
СРЗО |
-1 |
2 |
газ |
±0,02 (±0,05; ±0,1; ±0,2) |
|
СР100 |
-1, |
7 |
газ, жидкость |
±0,02 (±0,05; ±0.1; ±0,2) |
|
СР300 |
-1 |
20 |
газ, жидкость |
±0,02 (±0,05; ±0,1; ±0,2) |
|
GP2 |
0 |
0,16 |
газ |
±0,05 (±0,1; ±0,2) |
|
GP5 |
0 |
0,35 |
газ |
±0,02 (±0,05; ±0,1; ±0,2) |
|
GP10 |
0 |
0,7 |
газ |
±0,02 (±0,05; ±0.1; ±0,2) |
|
GP15 |
0 |
1 |
газ, жидкость* |
±0,02* (±0,05; ±0,1; ±0.2) |
|
GP30 |
0 |
2 |
газ, жидкость* |
±0,02* (±0.05; ±0,1; ±0.2) |
|
GP50 |
0 |
3,5 |
газ, жидкость |
±0,02 (±0,05; ±0,1; ±0,2) |
|
GP100 |
0 |
7 |
газ, жидкость |
±0,02 (±0.05; ±0.1; ±0,2) |
|
GP300 |
0 |
20 |
газ. жидкость |
±0,02 (±0,05; ±0.1; ±0,2) |
|
GP500 |
0 |
35 |
газ, жидкость |
±0,02 (±0.05; ±0.1; ±0,2) |
|
GP600 |
0 |
40 |
газ, жидкость |
±0.02 (±0.05; ±0.1; ±0,2) |
|
GP1K |
0 |
70 |
газ, жидкость |
±0,02 (±0,05; ±0.1; ±0,2) |
|
GP2K |
0 |
140 |
газ, жидкость |
±0,02 (±0,05; ±0.1; ±0,2) |
|
GP3K |
0 |
200 |
газ, жидкость |
±0,02 (±0,05; ±0.1; ±0,2) |
|
GP5K |
0 |
350 |
газ, жидкость |
±0,02 (±0,05; ±0,1; ±0.2) |
|
GP10K |
0 |
700 |
газ, жидкость |
±0.02 (±0,05; ±0,1; ±0,2) |
|
GP15K |
0 |
1000 |
газ, жидкость |
±0,05 (±0,1; ±0,2) |
|
GP20K |
0 |
1400 |
газ, жидкость |
±0,05 (±0.1; ±0,2) |
|
GP25K |
0 |
1600 |
газ, жидкость |
±0.1.(±0.2) |
|
GP30K |
0 |
2000 |
газ, жидкость | |
|
GP36K |
0 |
2500 |
газ, жидкость |
Ж1(40,2) |
|
* Пределы допускаемой приведённой погрешности ±0,02 % диапазона измерений офо^у^ются только при использовании газа в качестве рабочей среды. | ||||
Для документов
Таблица 3 - Манометры дифференциального давления модели APT 681
|
Код диапазона измерений |
Нижний предел измерений давления, мбар |
Верхний предел измерений давления, мбар |
Измеряемая среда |
Пределы допускаемой приведённой погрешности, % диапазона измерений |
|
DP1 |
-2,5 |
2,5 |
газ |
±0,05 |
|
DP2 |
-5 |
5 |
газ |
±0,05 |
|
DP5 |
-10 |
10 |
газ |
±0,05 |
|
DP10 |
-25 |
25 |
газ |
±0,05 |
|
GP20 |
-50 |
50 |
газ |
±0,05 |
|
GP30 |
-75 |
75 |
газ |
±0,05 |
|
GP50 |
-160 |
160 |
газ |
±0,05 |
|
GP150 |
-350 |
350 |
газ |
±0,02 (±0,05) |
|
GP300 |
-700 |
700 |
газ |
±0,02 (±0,05) |
Таблица 4 - Манометры избыточного и вакуумметрического давления модели ADT 680 (APT 680 W)
|
Код диапазона измерений |
Нижний предел измерений давления, бар |
Верхний предел измерений давления, бар |
Измеряемая среда |
Пределы допускаемой приведённой погрешности, % диапазона измерений |
|
V15 |
-1 |
0 |
газ, жидкость |
±0,05 (±0,1; ±0,25) |
|
СР15 |
-1 |
1 |
газ, жидкость |
±0,05 (±0,1; ±0,25) |
|
СРЗО |
-1 |
2 |
газ, жидкость |
±0,05 (±0,1; ±0,25) |
|
GP15 |
0 |
1 |
газ, жидкость |
±0,05 (±0,1; ±0,25) |
|
GP30 |
0 |
2 |
газ, жидкость |
±0,05 (±0,1; ±0,25) |
|
GP100 |
0 |
7 |
газ, жидкость |
±0,05 (±0,1; ±0,25) |
|
GP300 |
0 |
20 |
газ, жидкость |
±0,05 (±0,1; ±0,25) |
|
GP500 |
0 |
35 |
газ, жидкость |
±0,05 (±0.1; ±0,25) |
|
GP1K |
0 |
70 |
газ, жидкость |
±0,05 (±0,1; ±0,25) |
|
GP3K |
0 |
200 |
газ, жидкость |
±0.05 (±0,1; ±0,25) |
|
GP5K |
0 |
350 |
газ, жидкость |
±0,05 (±0,1; ±0,25) |
|
GP10K |
0 |
700 |
газ, жидкость |
±0,05 (±0,1; ±0,25) |
|
GP15K |
0 |
1000 |
газ, жидкость |
±0.05 (±0,1; ±0.25) |
|
GP25K |
0 |
1600 |
газ, жидкость |
±0,1 (±0,25) |
|
GP30K |
0 |
2000 |
газ. жидкость |
±0,1 (±0,25) |
|
GP36K |
0 |
2500 |
газ. жидкость |
±0,1 (±0,25) |
|
GP40K |
0 |
2800 |
газ, жидкость |
±0,1 (±0,25) |
Таблица 5 -
ы избыточного давления
APT 681 RD
|
Код диапазона измерений |
Нижний предел измерений давления, бар |
Верхний предел измерений давления, бар |
Измеряемая среда |
Пределы допускаемой приведённой погрешности, % диапазона измерений 1) |
Пределы допускаемой относительной погрешности, % 2) |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
GP5 |
0 |
0,35 |
газ |
±0,05 (±0,1; ±0,2) |
±0,1 |
|
GP10 |
0 |
0,7 |
газ |
±0,02 (±0.05: ±0.1; ±0,2) |
±0,1 |
|
GP15 |
0 |
1 |
газ, жидкость* |
±0,02* (±0,05: ±0,1: ±0,2) |
±0,1 |
|
GP30 |
0 |
2 |
газ, жидкость* |
±0,02* (±0,05; ±0,1; ±0,2) |
±0,1 |
|
GP50 |
0 |
3,5 |
газ, жидкость |
±0,02 (±0,05; ±0,1; ±0,2) |
±0,1 |
|
GP100 |
0 |
7 |
газ, жидкость |
±0,02 (±0,05; ±0,1; ±0,2) |
,^=±0.1 |
|
GP150 |
0 |
10 |
газ, жидкость |
±0,02 (±0,05; ±0,1; ±0,2)/ |
средсга изме.шний Республики Беларусь \Для догументо»/
Продолжение таблицы 5
|
1 |
2 |
3 |
4 |
5 |
6 |
|
GP300 |
0 |
20 |
газ, жидкость |
±0,02 (±0,05; ±0,1; ±0,2) |
±0,1 |
|
GP500 |
0 |
35 |
газ, жидкость |
±0,02 (±0,05; ±0,1; ±0,2) |
±0,1 |
|
GP600 |
0 |
40 |
газ, жидкость |
±0,02 (±0,05; ±0,1; ±0,2) |
±0,1 |
|
GP1K |
0 |
70 |
газ, жидкость |
±0,02 (±0,05; ±0,1; ±0,2) |
±0,1 |
|
GP2K |
0 |
140 |
газ, жидкость |
±0,02 (±0,05; ±0,1; ±0,2) |
±0,1 |
|
GP3K |
0 |
200 |
газ, жидкость |
±0,02 (±0,05; ±0,1; ±0,2) |
±0,1 |
|
GP5K |
0 |
350 |
газ, жидкость |
±0,02 (±0,05; ±0,1; ±0,2) |
±0,1 |
|
GP10K |
0 |
700 |
газ, жидкость |
±0.02 (±0,05; ±0,1; ±0,2) |
±0,1 |
|
GP15K |
0 |
1000 |
газ, жидкость |
±0,05 (±0,1; ±0,2) |
±0,1 |
* Пределы допускаемой приведённой погрешности ±0,02 % диапазона измерений обеспечиваются только при использовании газа в качестве рабочей среды.
’ “Применяется в диапазоне измерений от 0% до 20%.
2)~ Применяется в диапазоне измерений свыше 20%.
Таблица 6 - Манометры вакуумметрического давления модели ADT 681 RD
|
Код диапазона измерений |
Нижний предел измерений давления, бар |
Верхний предел измерений давления, бар |
Измеряемая среда |
Пределы допускаемой приведённой погрешности, % диапазона измерений 1) |
Пределы допускаемой относительной погрешности, %2) |
|
СР5 |
-0,16 |
0,16 |
газ |
±0,02 (±0.05: ±0,1; ±0,2) |
±0,1 |
|
СРЮ |
-0,7 |
0,7 |
газ |
±0,02 (±0,05; ±0,1; ±0,2) |
±0,1 |
|
СР15 |
-1 |
1 |
газ |
±0,02 (±0,05; ±0,1; ±0,2) |
±0,1 |
|
GP30 |
-1 |
2 |
газ |
±0,02 (±0,05; ±0,1; ±0,2) |
±0,1 |
|
GP100 |
-1 |
7 |
газ, жидкость |
±0,02 (±0,05; ±0,1; ±0,2) |
±0,1 |
|
GP300 |
-1 |
20 |
газ, жидкость |
±0,02 (±0,05; ±0,1; ±0,2) |
±0,1 |
11 Применяется в диапазоне измерений от 0% до 20%. 2;“Применяется в диапазоне измерений свыше 20%.
Таблица 7 -Технические характеристики манометров
|
Характеристика Диапазон температуры окружающей среды рабочих условий, °C |
Значение для моделей манометров | |
|
APT 680 (APT 680 W) от -10 до +50 |
APT 681 (ADT 681 RD) от -10 до +50 | |
|
Относительная влажность воздуха рабочих условий, %, не более |
95 |
95 |
|
Диапазон температуры окружающей среды условий хранения и транспортирования, °C |
от -20 до +70 |
от -20 до +70 |
|
Допускаемое значение избыточного давления перегрузки, % верхнего предела измерений |
120 |
120 |
|
Питание |
2 батареи типа АА |
1 бат^^Г^В; сетевой адаптер, йход 230 В , n , jnfewpc™ . / выход 9 В (Опционально) |
|
Масса, кг, не более Габаритные размеры, мм. не более |
___Д5_______ 157 х юр х 40 |
176 х Нр>^.35 ' |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Основной комплект поставки включает:
- манометр;
- элементы питания (батареи);
- сетевой адаптер G051T-090065-1 для модели ADT 681 (ADT 681 RD) (по заказу);
- переходник USB-RS-232 для модели ADT 681 (ADT 681 RD) (по заказу);
- резиновый защитный кожух;
- сертификат калибровки NIST;
- руководство по эксплуатации;
- упаковка.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Additel Corporation", Соединённые Штаты.
МРБ МП.2584-2016 (изменение №1) " Манометры цифровые серии ADT 68х. Методика поверки”.
Заключение
Манометры цифровые серии ADT 68х соответствуют документации фирмы "Additel Corporation", Соединённые Штаты.
Манометры соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационный номер декларации о соответствии N RU Д-US.МБ32.В.13048 от 07.12.2018).
Межповерочный интервал - не более 12 месяцев; межповерочный интервал в СЗМ в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025.
Другие Манометры
