Манометры цифровые Crystal XP2i, Crystal M1
| Номер в ГРСИ РФ: | РБ 03 04 3000 16 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | "Artvik Inc.", США |
Манометры цифровые Crystal XP2i, Crystal М1 (далее - манометры) предназначены для измерения избыточного положительного и отрицательного давления и дифференциального давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 3000 16 |
| Наименование | Манометры цифровые Crystal XP2i, Crystal M1 |
| Год регистрации | 2016 |
| Номер сертификата | 10747 |
| Дата регистрации | 2016-11-29 |
| Срок действия | 2021-11-29 |
| Получатель сертификата | фирма "Artvik Inc.", Соединенные Штаты (US) (изготовитель - "AMETEK Denmark A/S" (Дания (DK)) компании "AMETEK Sensors, Test & Calibration" (Дания (DK)) |
Производитель / Заявитель
фирма "Artvik Inc.", Соединенные Штаты (изготовитель - "AMETEK Denmark A/S" (Дания) компании "AMETEK Sensors, Test & Calibration" (Дания))
Адрес: Gydevang 32-34 3450 Allerod
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1636-2012 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 04 3000 16 [2017-06-21]
rb-03-04-3000-16_2017-06-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3000 16 [2013-02-25]
rb-03-04-3000-16_2013-02-25.pdf
|
Скачать |
Описание типа
Назначение
Манометры цифровые Crystal XP2i, Crystal М1 (далее - манометры) предназначены для измерения избыточного положительного и отрицательного давления и дифференциального давления.
Применяются в различных областях хозяйственной деятельности.
Описание
Принцип действия манометров основан на аналого-цифровом преобразовании (АЦП) электрического сигнала от встроенных измерительных преобразователей давления и отображения значения измеренного давления на дисплее.
Манометры представляют собой портативные электрические приборы, созданные на базе микропроцессорной техники, с расположенными на их передних панелях клавишами для задания режимов измерений и выбора единиц измерений давления.
Дисплей манометров имеет фоновую подсветку и отображает результаты измерений в цифровом виде, единицы измерения давления, а также информацию о режиме работы манометров.
Корпус манометра М1 изготовлен из полиэфира и поликарбоната, корпус XP2i -из никелированного литого алюминия, а части, контактирующие с рабочей средой, - из нержавеющей стали.
Манометры выпускаются модификаций Crystal XP2i (исполнений Crystal XP2i, Crystal XP2i-DD, Crystal XP2i-DP), M1. Исполнение Crystal XP2i-DD имеет дополнительную информационную строку на дисплее, а в остальном аналогично исполнению Crystal XP2i.
Внешний вид манометров представлен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки указаны А.

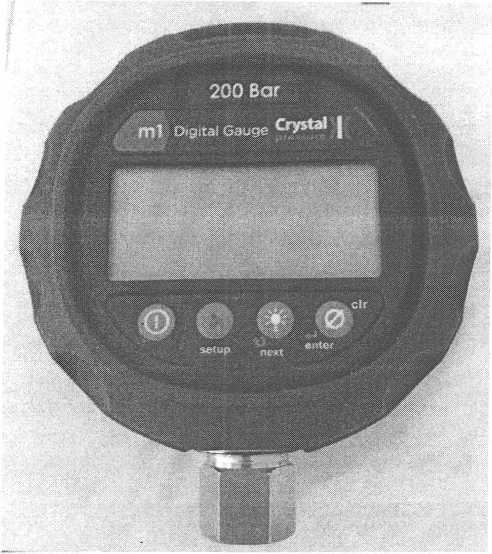

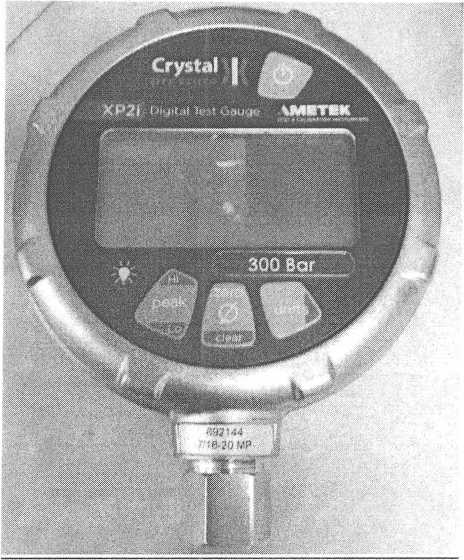

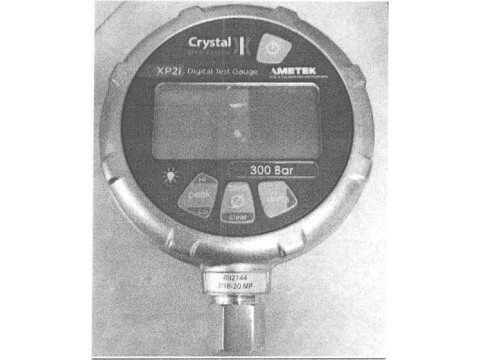

Рисунок 1 - Манометры цифровые Crystal XP2i, Crystal М1. Внешний вид.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики манометров цифровых Crystal М1 представлены в таблицах 1-2.
Таблица 1 - Основные метрологические характеристики
|
Наименование манометра |
Диапазон |
Перегрузка |
Пределы допускаемой основной погрешности |
|
2BAR |
от минус 100 до плюс 200 кПа изб. |
3,0 от ВП |
Разрежение ± 0,25 кПа (только до 2 МПа) Избыточное давление ± 0,04 % ВП (от 0 % до 20 % ВП) ± 0,2 % П (от 20 % до 100 % ВП) |
|
10BAR |
от минус 100 до плюс 1 МПа изб. |
2,0 от ВП | |
|
20BAR |
от минус 100 до плюс 2 МПа изб. | ||
|
100BAR |
от 0 до 10 МПа изб. | ||
|
140BAR |
от 0 до 14 МПа изб. |
1,5 от ВП | |
|
200BAR |
от 0 до 20 МПа изб. | ||
|
700BAR |
от 0 до 70 МПа изб. |
Примечания
1 П - показание, ВП - верхний предел;
2 Пределы допускаемой дополнительной погрешности: ±0,002 % ВП/10 °C.
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Напряжение питания |
=1,5 В><2 шт. (тип АА) |
|
Габариты размеры, мм, не более |
0106x44x123 |
|
Масса, кг, не более |
0,331 |
|
Диапазон температур эксплуатации/хранения, °C |
от минус 10 до плюс 50/ от минус 40 до плюс 75 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
1Р65^^аЩ^К |
Основные технические и метрологические характеристики манометров цифровых Crystal XP2i (Crystal XP2i-DD, Crystal XP2i-DP) представлены в таблицах 3-4.
Таблица 3 - Основные метрологические характеристики
|
Наименование манометра |
Диапазон |
Перегрузка |
Пределы допускаемой основной погрешности |
|
1BAR-DP |
от минус 99,9 кПа до 0 изб. от 0 до 100 кПа изб. дифф. |
3,0 от ВП 6,5 от ВП |
± 0,02 % ВП (от 0 % до 20 % ВП) ± 0,1 % П (от 20 % до 100 % ВП) |
|
7BAR-DP |
от минус 99,9 кПа до 0 изб. от 0 до 700 кПа дифф. |
2,0 от ВП 2,0 от ВП | |
|
1BAR |
от минус 100 до плюс 100 кПа изб. |
6,5 от ВП |
Разрежение ± 0,25 кПа (только до 2 МПа) Избыточное давление ± 0,02 % ВП (от 0 % до 20 % ВП) ± 0,1 % П (от 20 % до 100 % ВП) Опция S2: ± 0,02 % ВП Опция S5: ± 0,05 % ВП |
|
2BAR |
от минус 100 до плюс 200 кПа изб. |
3,0 от ВП | |
|
7BAR |
от минус 100 до плюс 700 кПа изб. |
2,0 от ВП | |
|
20BAR |
от минус 100 до плюс 2 МПа изб. | ||
|
30BAR |
от 0 до 3 МПа изб. | ||
|
70BAR |
от 0 до 7 МПа изб. | ||
|
140BAR |
от 0 до 14 МПа изб. | ||
|
200BAR |
от 0 до 20 МПа изб. |
1,5 от ВП | |
|
300BAR |
от 0 до 30 МПа изб. | ||
|
700BAR |
от 0 до 70 МПа изб. | ||
|
1000BAR |
от 0 до 1000 МПа изб. |
1,3 от ВП |
Примечания
1 П - показание, ВП - верхний предел;
2 Пределы допускаемой дополнительной погрешности (за исключение опции S2): ±0,001 % ВП/10 °C;
3 Пределы допускаемой дополнительной погрешности для опции S2: +0,01 % ВП/10 °C.
Таблица^ - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания |
=1,5 ВхЗ шт. (тип АА) |
|
Габариты размеры, мм, не более |
0115x35x142 (XP2i, XP2I-DD) 0112x33x165 (XP2I-DP) |
|
Масса, кг, не более |
0,562 (XP2i, XP2i-DD) 0,915 (XP2I-DP) |
|
Диапазон температур эксплуатации/хранения, °C |
от минус 10 до плюс 50/ от минус 40 до плюс 75 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP67 |
|
Ех-маркировка |
ОЕх ia IICT4/T3X |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
В комплект поставки входит:
1. Манометр
2. Батареи питания 1,5 В (тип АА)
3. Руководство по эксплуатации
4. Методика поверки
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Crystal Engineering Corporation", Соединенные штаты, компании "АМЕТЕК Sensors, Test & Calibration", Дания;
МРБ МП. 1636-2012 "Манометры цифровые XP2i, М1. Методика поверки", (в редакции извещения об изменении №1)
Заключение
Манометры цифровые Crystal XP2i, Crystal М1 соответствуют технической документации фирмы "Crystal Engineering Corporation", Соединенные штаты, компании "АМЕТЕК Sensors, Test & Calibration", Дания, TP ТС 012/2011 (сертификат о соответствии № ТС RU С-ОК.ГБ05.В.01053 от 02.04.2015, действителен до 18.03.2020), ТР ТС 020/2011 (декларация о соответствии № ТС N RU Д-ОК.АИ30.В.00635 от 26.02.2015, действительна до 25.02.2020).
Межповерочный интервал - не более 12 месяцев (для манометров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
