Манометры самопишущие ДМ-2001
| Номер в ГРСИ РФ: | РБ 03 04 4829 17 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | АО "Сафоновский завод "Теплоконтроль", г. Сафоново, Смоленская обл. |
Манометры самопишущие ДМ-2001 предназначены для измерения и непрерывной записи во времени на дисковой диаграмме избыточного давления жидких и газообразных неагрессивных сред в различных отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 4829 17 |
| Наименование | Манометры самопишущие ДМ-2001 |
| Год регистрации | 2017 |
| Номер сертификата | 10910 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2021-05-18 |
| Получатель сертификата | ОАО "Теплоконтроль", г. Сафоново Смоленской обл., Россия (RU) |
Производитель / Заявитель
ОАО "Теплоконтроль"
Адрес: ул. Ленинградская, 18, 215500, г. Сафоново
Контакты: (8107) 48142; 28131; 28305; 28412; 28176
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по СТБ 8056-2015. |
Поверители
Скачать
|
Описание типа РБ 03 04 4829 17 [2017-04-19]
rb-03-04-4829-17_2017-04-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 4829 17 [2012-05-23]
rb-03-04-4829-17_2012-05-23.pdf
|
Скачать |
Описание типа
Назначение
Манометры самопишущие ДМ-2001 предназначены для измерения и непрерывной записи во времени на дисковой диаграмме избыточного давления жидких и газообразных неагрессивных сред в различных отраслях промышленности.
Описание
Основными частями манометра являются: пружина Бурдона, передаточный механизм, самопишущая часть и привод диаграммного диска.
Действие манометра основано на уравновешивании измеряемого давления силой упругой деформации одновитковой пружины Бурдона, перемещение свободного конца которой передаточно-множительным механизмом преобразуется в угловое перемещение пера, записывающего показания на диаграммном диске. Вращение диска осуществляется с помощью механического привода.

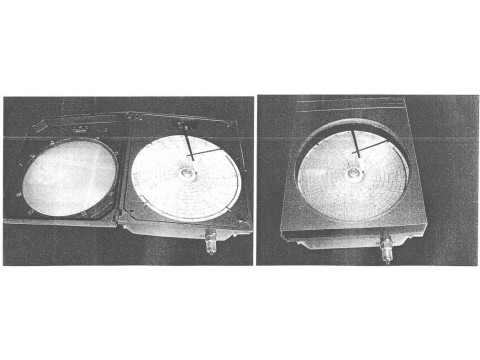

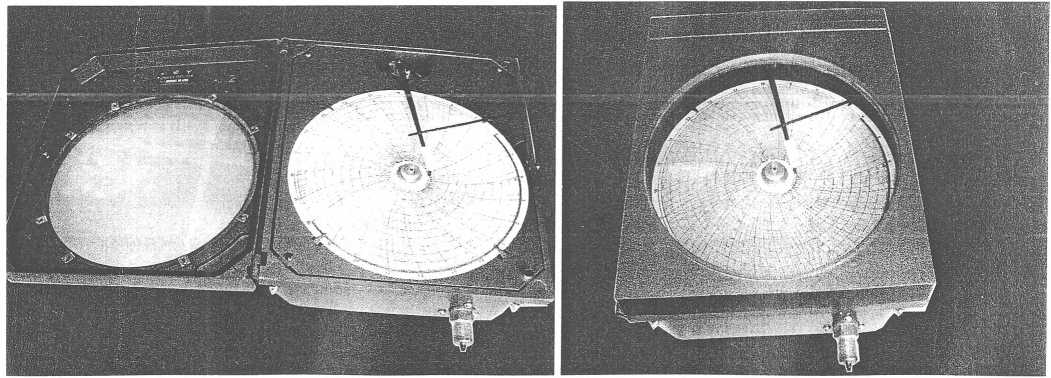

Рисунок 1 - Общий вид манометра самопишущего ДМ-2001
до плюс 60 до 80 при 35 °C
Технические характеристики
Диапазон записи избыточного давления, МПа
Класс точности
Пределы допускаемой основной погрешности, %
Вариация, % _________________
Погрешность хода привода часового механизма,^)
Условия эксплуатации:
- температура окружающего воздуха, °C | - относительная влажность воздуха, %
Изменение показаний от воздействия температуры окружающего
воздуха, %, не более
±Kt И1-121,где Kt=0,06 %-°С'‘
ti- значение температуры соответствующее нормальным условиям, t2- действительное значение температуры в рабочем диапазоне
|
Габаритные размеры, мм, не более: |
385x287x130 |
|
Масса, кг, не более |
7,5 |
|
Средняя наработка на отказ, ч |
Ю5 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
Знак утверждения типа наносится на табличке манометра, установленной на крышке корпуса, методом тиснения или любым другим способом, обеспечивающим четкое изображение знака и типографским способом на эксплутационную документацию.
Комплектность
Комплектность поставки манометра соответствует, указанной в таблице 2.
Таблица 2
|
Обозначение документа |
Наименование изделия |
Количество, шт. |
Примечание |
|
Манометр самопишущий ДМ-2001 |
1 | ||
|
СНИЦ.406 131.001 РЭ |
Техническое описание и руководство по эксплуатации |
1 | |
|
СНИЦ.406 131.001 ПС |
Паспорт |
1 | |
|
Узел пишущий специальный УПС-23/1Д |
1 | ||
|
Диаграммные диски DR-250, |
50 | ||
|
Ключ к часовому приводу |
1 | ||
|
Кронштейн |
4 |
По спец.заказу, за отдельную плату |
Поверка
осуществляется по документу МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки», утвержденному ФГУП «ВНИИМС» 19.08.1991 г.
При проведении поверки применяются следующие основные средства измерений:
1 Образцовые манометры с верхним пределом измерений до 2,5 МПа, КТ 0,15;
2 Микроскоп инструментальный БМИ-ЩПГ ±3 мкм;
3 Секундомер электронный СТЦ-2М с диапазоном 0,1 с до 9999,9 с ПГ ±(20* 10'6Т+10'2) с Допускается применение других средств измерений, имеющих аналогичные характеристики.
Нормативные документы
ГОСТ 8.017-79 «ГСП. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления в диапазоне до 250 МПа»
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры»
СТБ 8056-2015 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки»
Технические условия ТУ 4212-014-00225578-96 «Манометр самопишущий ДМ-2001».
Лист № 3
Всего листов 3
Рекомендации к применению
Сфера государственного регулирования обеспечения единства измерений - выполнение работ по обеспечению безопасных условий и охраны труда.
