Манометры дифференциальные цифровые Retrotec DM32-BY
| Номер в ГРСИ РФ: | РБ 03 04 6674 18 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | "Retrotec Inc.", США |
|
Описание типа РБ 03 04 6674 18 [2019-09-12]
rb-03-04-6674-18_2019-09-12.pdf
|
Скачать |
Манометры дифференциальные цифровые Retrotec DM32-BY (далее - манометры) предназначены для измерения избыточного давления, разрежения и разности давлений воздуха.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 6674 18 |
| Наименование | Манометры дифференциальные цифровые Retrotec DM32-BY |
| Год регистрации | 2018 |
| Номер сертификата | 11943 |
| Дата регистрации | 2018-09-27 |
| Срок действия | 2023-09-27 |
| Получатель сертификата | фирма "Retrotec Inc.", Соединённые Штаты Америки (US) |
Производитель / Заявитель
фирма "Retrotec Inc."
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2837-2018. |
Поверители
Скачать
|
Описание типа РБ 03 04 6674 18 [2019-09-12]
rb-03-04-6674-18_2019-09-12.pdf
|
Скачать |
Описание типа
Назначение
Манометры дифференциальные цифровые Retrotec DM32-BY (далее - манометры) предназначены для измерения избыточного давления, разрежения и разности давлений воздуха.
Область применения - испытания оболочек и помещений на воздухопроницаемость, а также в других областях хозяйственной деятельности.
Описание
Принцип действия манометров основан на преобразовании упругой деформации первичного преобразователя, возникающей в результате воздействия измеряемого давления в электрический выходной сигнал с последующим преобразованием этого сигнала в цифровой код и выдачи измеренного значения на дисплей.
Манометры состоят из панели соединений, сенсорного емкостного дисплея, встроенного литий-полимерного аккумулятора, двух измерительных преобразователей давления и электронного блока.
Манометры выпускаются модели DM32-BY 10А.
Манометры функционируют под управлением специального программного обеспечения (далее - ПО), записанного в микроконтроллере и являющимся неотъемлемой частью прибора. ПО обеспечивает сбор, обработку, индикацию и передачу измерительной информации и управление работой манометров. Идентификационное наименование ПО: DM32-BY 10А, номер версии: 2.5 Build 35В1 (не ниже). Влияние ПО учтено при нормировании метрологических характеристик.
Внешний вид манометров приведён на рисунке 1.
Место нанесения знака поверки указаны в приложении А.

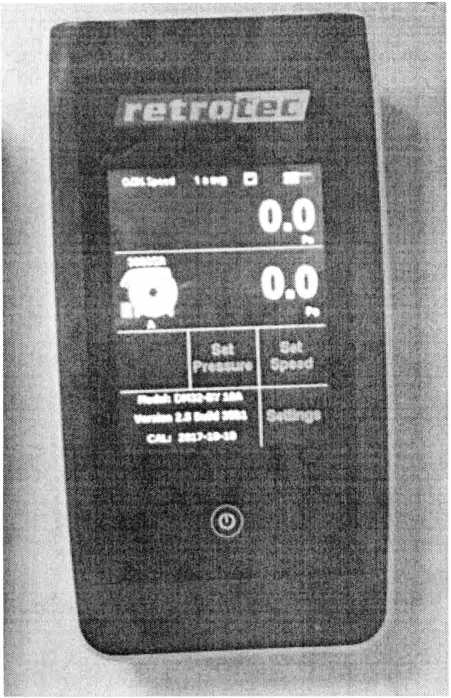

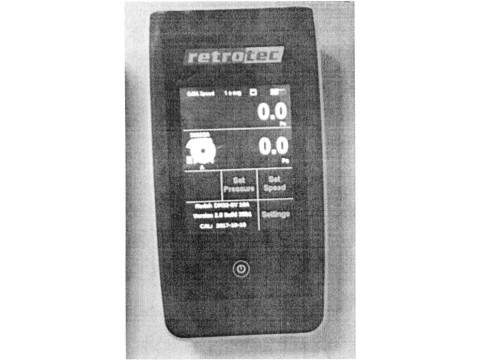

Рисунок 1 - Внешний вид манометров
Modell DM32-1Y IDA
Portion 2,S Build MM
CAL. 20X7-10-10
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики манометров представлены в таблице 1.
Таблица 1
|
Характеристика |
Значение |
|
Диапазон измерений |
от -2450 до +2450 Па |
|
Пределы допускаемой основной погрешности (при температуре окружающего воздуха нормальных условий (20±5) °C) |
±1 Па или ±1 % от ИВ* (выбирается большее значение) |
|
Измерительные каналы давления |
2 независимых канала: «А» и «В» |
|
Диапазон температуры окружающего воздуха рабочих условий |
от 0 °C до +45 °C |
|
Относительная влажность окружающего воздуха рабочих условий при температуре 35 °C, не более |
95 % |
|
Пределы допускаемой погрешности в диапазоне температуры окружающего воздуха рабочих условий |
±(1 Па + 1 % от ИВ) |
|
Диапазон температуры окружающего воздуха условий хранения и транспортирования |
от -40 °C до +85 °C |
|
Напряжение питания: от встроенного аккумулятора постоянного тока от сети переменного тока через сетевой адаптер |
от 3,5 до 4,2 В (230 ± 23) В, - |
|
Масса, не более |
0,34 |
|
Габаритные размеры, не более |
(147 x 92 ^) Ж \\ |
|
* ИВ - значение измеряемой величины (давления, Па). |
I |
Л и--------г
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Основной комплект поставки включает:
- манометр - 1 шт.;
- сумка - 1 шт.;
- кабель соединительный USB - 1 шт.;;
- кабель соединительный Ethernet - 1 шт.;;
- адаптер сетевой - 1 шт.;;
- руководство по эксплуатации - 1 экз.;
- сертификат заводской калибровки - 1 экз.;.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы “Retrotec Inc.”, Соединённые Штаты Америки
МРБ МП.2837-2018 Манометры дифференциальные цифровые Retrotec DM32-BY. Методика поверки
Заключение
Манометры дифференциальные цифровые Retrotec DM32-BY соответствуют документации фирмы “Retrotec Inc.”, Соединённые Штаты Америки.
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
