Манометры, вакуумметры, мановакуумметры показывающие серии PTL (далее по тексту - манометры) предназначены для измерения избыточного, вакуумметрического и дифференциального давления жидкости, газа и пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 3259 18 |
| Наименование | Манометры, вакуумметры, мановакуумметры показывающие серии PTL |
| Год регистрации | 2018 |
| Номер сертификата | 12084 |
| Дата регистрации | 2018-10-30 |
| Срок действия | 2023-10-30 |
| Получатель сертификата | фирма "PREMATLAK a.s.", Словакия (SK) |
Производитель / Заявитель
фирма "PREMATLAK a.s."
Адрес: Nam. Dr. Schweitzera 194, 916 01, Stara Tura
Контакты: +421-32-7753599, +421-32-7753808, prematlak@prematlak.sk
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку манометров, вакуумметров, мановакуумметров, в т.ч. находящихся в эксплуатации (поверяемых ранее по МИ 2124-90), проводить по СТБ 8056-2015. |
Поверители
Скачать
|
Описание типа РБ 03 04 3259 18 [2007-04-02]
rb-03-04-3259-18_2007-04-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3259 18 [2019-03-01]
rb-03-04-3259-18_2019-03-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3259 18 [2013-04-02]
rb-03-04-3259-18_2013-04-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3259 18 [2015-01-30]
rb-03-04-3259-18_2015-01-30.pdf
|
Скачать |
Описание типа
Назначение
Манометры, вакуумметры, мановакуумметры показывающие серии PTL (далее по тексту - манометры) предназначены для измерения избыточного, вакуумметрического и дифференциального давления жидкости, газа и пара.
Область применения - различные области хозяйственной деятельности, в том числе, химическая, нефтегазовая, машиностроительная, пищевая, фармацевтическая промышленность.
Описание
Принцип действия манометров основан на преобразовании давления через деформацию упругого чувствительного элемента, с одной стороны прикреплённого к штуцеру для присоединения к месту отбора давления, а с другой - связанного с помощью тяги с механизмом, на оси которого закреплена показывающая стрелка, в поворот показывающей стрелки на угол, пропорциональный измеряемому давлению.
Манометры конструктивно состоят из цилиндрического корпуса с циферблатом, закрытым предохранительным стеклом, и штуцера в нижней или задней части. Железнодорожные манометры имеют два штуцера, а также систему подсветки. Корпуса изготавливаются из ударопрочных и химически стойких к воздействию агрессивных сред материалов: нержавеющей стали и стали с покрытием. Предохранительные стёкла: полимерные или технические. Материалы штуцеров манометров: латунь, сталь, нержавеющая сталь. Чувствительный элемент (в зависимости от исполнения манометров - трубка Бурдона или мембрана) изготавливается из устойчивых к агрессивным средам материалов: бронзы, стали, нержавеющей стали. Для обеспечения надёжности измерений и визуального наблюдения в условиях повышенных вибраций и пульсаций предусмотрено заполнение корпуса глицерином (виброустойчивые манометры). Диаметры корпусов от 60 до 250 мм. Предусмотрены различные варианты крепления манометров: вертикальное (радиальное расположение штуцера) или горизонтальное (осевое расположение штуцера).
Внешний вид манометров представлен на рисунке 1.
Знак поверки (поверительное клеймо) наносится на заднюю стенку манометра.

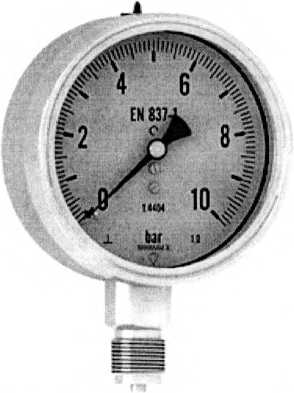

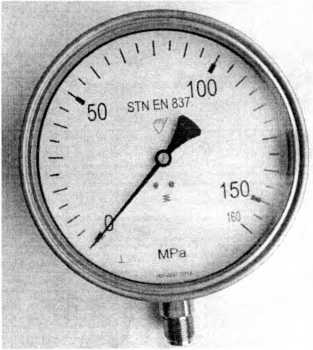

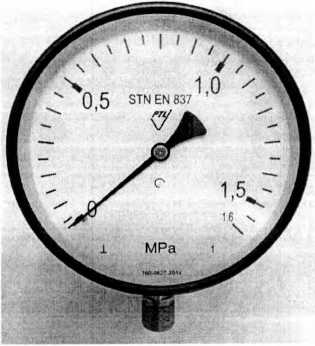

Манометр стандартный
Мановакуумметр химический

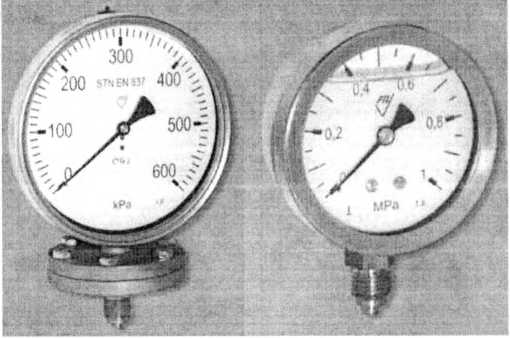

Манометр с мембранным разделителем
Манометр химический виброустойчивый
Манометр аммиачный
Манометр железнодорожный

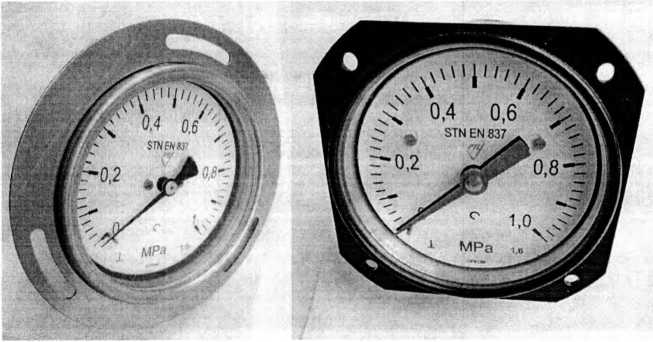

Манометр химический водостойкий с передним фланцем

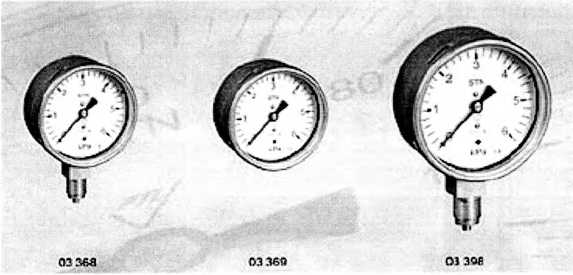

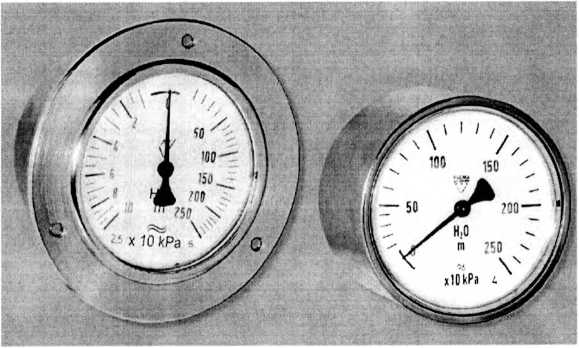

Манометры с мембранной коробкой
Манометры двойные
Манометр общетехнический
Манометр общетехнический

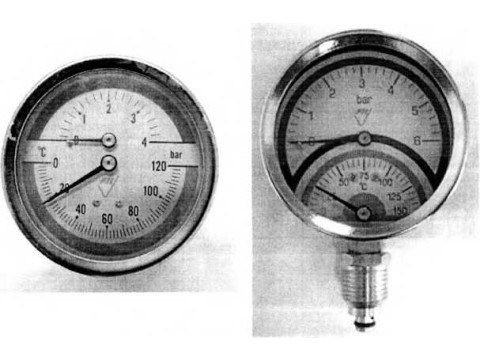

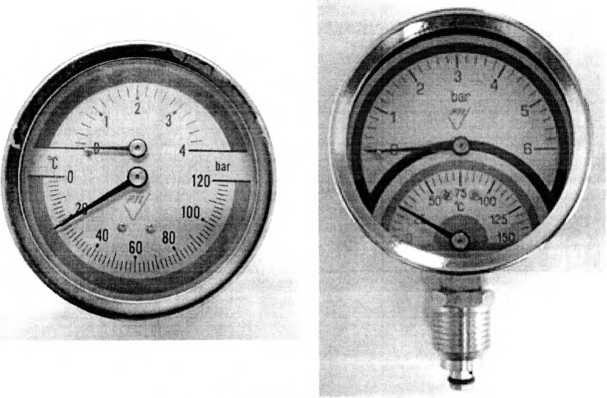

Манометры с индикатором температуры
Манометры химические с мембранной коробкой
Манометр с повышенной безопасностью S 3
Манометры для пожарной техники

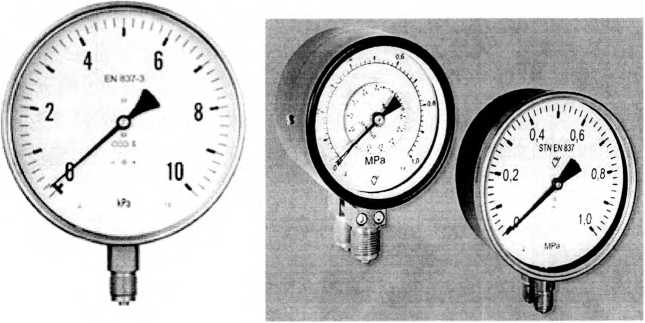

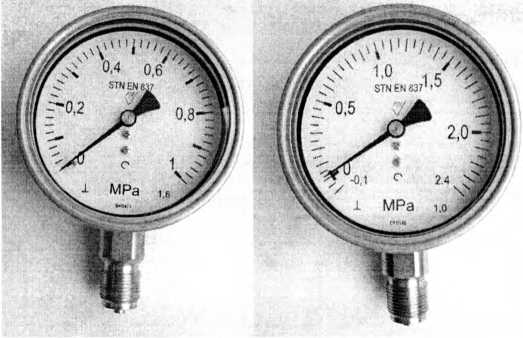

Рисунок 1 - Внешний вид манометров, вакуумметров, мановакуумметров показывающих серии PTL
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Исполнения, обозначение манометров, диапазоны измерений, пределы
допускаемой основной приведённой погрешности, расположение штуцера и степени защиты, обеспечиваемые оболочками, указаны в таблице 1.
([Государственный реестр] I i средств измерений /
|
Исполнение |
Обозначение манометров, диаметр корпуса, мм |
Диапазоны измерений (А, В - верхний и нижний пределы измерений соответственно) |
Пределы допускаемой основной приведённой погрешности, % диапазона измерений |
Расположение штуцера* |
Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-2015 | |
|
1 |
2 |
3 |
4 |
5 |
6 | |
|
Манометры, мановакуумметры, вакуумметры стандартные |
03301-S (040) |
(0 - А), 100 кПа<А<25МПа; -100-0 кПа; (-100 кПа - А), 60 кПа < А < 2,4 МПа |
±2,5 |
радиальное |
IP 43 | |
|
03302-S (040) |
осевое | |||||
|
03358-S (063) 03304-S (063) |
(0-А), 100 кПа<А<40МПа; -100 - 0 кПа; (-100 кПа - А), 60 кПа < А < 2,4 МПа |
±1,5 |
осевое радиальное | |||
|
03304-ТР (063)** |
±2,5 | |||||
|
03312-S (0100) 03313-S (0160) |
(0-А), 60 кПа<А<10МПа; -100-0 кПа; (-100 кПа - А), 60 кПа < А < 2,4 МПа |
±1,5 | ||||
|
13312-S (0100) 13313-S (0160) |
±1,0 | |||||
|
03314-S (0250) |
(0 - А), 60 кПа < А < 160 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа < А < 2,4 МПа |
±1,5 | ||||
|
13314-S (0250) |
±1,0 | |||||
|
03322-S (0100) 03323-3(0160) |
±1,5 | |||||
|
Манометры, мановакуумметры, вакуумметры аммиачные |
O3332-R(01OO) 03333-R (0160) |
(0-А), 60 кПа < А< 160 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа < А < 2,4 МПа |
±1,5 |
радиальное |
IP 65 | |
|
13332-R (0100) 13333-R (0160) |
±1,0 | |||||
|
Манометры, мановакуумметры, вакуумметры с мембранной коробкой |
03368-S (063) 03369-S (06З) |
(0 - А), 2,5 кПа < А < 60 кПа; (В - 0 кПа), -60 кПа < В < -2,5 кПа; (В-А), -15 кПа < В <-1,5 кПа, 2,5 кПа < А < 25 кПа |
±1,5 |
радиальное осевое |
IP 43 | |
|
03398-S (0100) 03399-S (0100) |
±1,5 |
радиальное осевое | ||||
|
13388 (0160) |
(0-А), 400 Па < А < 40 кПа; (В - 0 кПа), -40 кПа < В < -400 Па; (В-А), -15 кПа < В <-150 Па, 250 Па < А < 25 кПа |
±1,0 |
радиальное осевое | |||
|
23388 (0160) |
±0,6 | |||||
|
03388 (0160) 03388-Y (0160) 03377-S (0160) |
±1,5; (±4,0 для диапазонов измерений, Па: 0-400, 0-600, -150-+250, -200 - +400) | |||||
|
Манометры, мановакуумметры, вакуумметры с мембранным разделителем |
03379(0100) 03376 (0160) |
(0-А), 60 кПа < А < 2,5 МПа; 4-40кПа -100-0 кПа; (-100 кПа - А), 60 кПа < А < 2,4 МПа |
±2,5; ±1,5 |
радиальное |
^дарственный peecrol I средств измерений J II +«п?Оиикц Ьетг.Л / 1 ........ | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Манометры, мановакуумметры, вакуумметры водостойкие |
03304-V (063) 03358-V (063) |
(0-А), 60 кПа < А< 40 МПа; -100 - 0 кПа; (-100 кПа - А), 60 кПа < А < 2,4 МПа |
±1,5 |
радиальное осевое |
IP 65 |
|
03332-V (0100) 03333-V (0160) |
(0-А), 60 кПа < А< 160 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа < А < 2,4 МПа |
±1,5 |
радиальное | ||
|
13332-V (0100) 13333-V (0160) |
±1,0 | ||||
|
03312-V (0100) 03313-V (0160) |
(0-А), 60 кПа < А < 10 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа < А < 2,4 МПа |
±1,5 | |||
|
13312-V (0100) 13313-V (0160) |
±1,0 | ||||
|
03342-V (0100) 03343-V (0160) |
(0-А), 60 кПа < А < 160 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа < А < 2,4 МПа |
±1,5 |
осевое | ||
|
13342-V (0100) 13343-V (0160) |
±1,0 | ||||
|
03322-V (0100) 03323-V (0160) |
(0-А), 60 кПа < А< 10 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа < А < 2,4 МПа |
±1,5 | |||
|
13322-V (0100) 13323-V (0160) |
±1,0 | ||||
|
Манометры, мановакуумметры, вакуумметры виброустойчивые |
03304-G (063) |
(0-А), 60 кПа < А <40 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа < А < 2,4 МПа |
±1,5 |
радиальное |
IP 65 |
|
03358-G (063) |
осевое | ||||
|
03332-G (0100) 03333-G (0160) |
(0-А), 60 кПа<А<160 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа < А < 2,4 МПа |
±1,5 |
радиальное | ||
|
13332-G (0100) 13333-G (0160) |
±1,0 | ||||
|
03312-G (0100) 03313-G (0160) |
(0-А), 60 кПа < А < 10 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа < А < 2,4 МПа |
±1,5 | |||
|
13312-G (0100) 13313-G (0160) |
±1,0 | ||||
|
03342-G (0100) 03343-G (0160) |
(0-А), 60 кПа < А < 160 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа < А < 2,4 МПа |
±1,5 |
осевое | ||
|
13342-G (0100) 13343-G (0160) |
±1,0 | ||||
|
03322-G (0100) 03323-G (0160) |
(0-А), 60 кПа < А < 10 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа < А < 2,4 МПа |
±1,5 | |||
|
13322-G (0100) 13323-G (0160) |
±1,0 |
аЛ |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Манометры общетехнические виброустойчивые |
03358-AZG (063) |
(0-А), 100кПа<А< 100 МПа; -100-0 кПа; |
±1,5 |
радиальное |
IP 65 |
|
03304-AZG (063) | |||||
|
03312-AZG (0100) | |||||
|
Манометры, мановакуумметры, вакуумметры с повышенной безопасностью |
13312-CHV-S3 (0100) |
(0-А), 60 кПа < А < 160 МПа; -100-0 кПа; (-100 кПа - А), 60 кПа < А < 2,4 МПа |
±1,0 |
радиальное |
IP 65 |
|
13312-CHG-S3 (0100) | |||||
|
13313-CHV-S3 (0160) | |||||
|
13313-CHG-S3 (0160) | |||||
|
Манометры, мановакуумметры, вакуумметры химические с мембранной коробкой |
03368-СН (063) |
(0 - А), 2,5 кПа < А < 60 кПа; (В - 0 кПа), -60 кПа < В < -2,5 кПа; (В-А), -15 кПа < В <-1,5 кПа, 2,5 кПа < А < 25 кПа |
±1,5 |
радиальное |
IP 65 |
|
03369-СН (063) |
осевое | ||||
|
03398-СН (0100) |
радиальное | ||||
|
03388-СН (0160) | |||||
|
03399-СН (0100) |
осевое | ||||
|
Манометры для пожарной техники |
03375 (080) |
0-2,5 МПа -0,1 -0 МПа |
±2,5 ±5 |
осевое |
IP 54 |
* С осевым расположением штуцера возможно исполнение с передним фланцем (,.,/РР);
с радиальным расположением штуцера - с задним фланцем (.../ZP).
** Манометры предназначены для измерения давления технических газов (кислород, азот, ацетилен).
*** Манометры имеют диодную систему подсветки (24 В постоянного тока).
*4 Манометры изготавливают с вращающимся диском для прямого считывания дифференциального давления.
*5 Погрешность измерений температуры не нормируется.
Вариация показаний манометров не превышает абсолютного значения предела допускаемой основной приведённой погрешности.
Диапазон температуры окружающего воздуха при эксплуатации от минус 20 °C до плюс 60 °C.
Пределы допускамого изменения показаний от воздействия температуры окружающего воздуха, % от диапазона измерений / °C, вычисляются по формуле
±0,04^-^),
где ti - температура нормальных условий, равная 20 °C;
(2 - температура окружающего воздуха, °C.
Знак утверждения типа
Знак утверждения типа наносится методом штемпельной печати,.-® паспорт манометра, а также на циферблат или корпус.
Комплектность
В комплект поставки манометров входят:
- манометр;
- паспорт;
- упаковка.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «PREMATLAK a.s.», Словацкая Республика.
СТБ 8056-2015 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Заключение
Манометры, вакуумметры, мановакуумметры показывающие серии PTL соответствуют требованиям технической документации фирмы «PREMATLAK a.s.», СТБ 8056-2015.
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
