Манометры цифровые серий CPG и DG (далее - манометры) предназначены для измерения абсолютного, избыточного и вакуумметрического давления жидкости, газа и пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 5202 18 |
| Наименование | Манометры цифровые серий CPG и DG |
| Год регистрации | 2018 |
| Номер сертификата | 12159 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2023-11-30 |
| Получатель сертификата | фирма "WIKA Alexander Wiegand SE & Co. KG", Германия (DE), Соединенные Штаты Америки (US) |
Производитель / Заявитель
фирма "WIKA Alexander Wiegand SE & Co. KG"
Адрес: Alexander - Wiegand - Strasse 30, 63911 Klingenberg
Контакты: 8 1049 9372 132 395 / 8 1049 9372 132 414 / info@wika.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2356-2013 (изменение №1-3). |
Поверители
Скачать
|
Описание типа РБ 03 04 5202 18 [2013-12-17]
rb-03-04-5202-18_2013-12-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 5202 18 [2015-04-27]
rb-03-04-5202-18_2015-04-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 5202 18 [2016-06-13]
rb-03-04-5202-18_2016-06-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 5202 18 [2019-09-24]
rb-03-04-5202-18_2019-09-24.pdf
|
Скачать |
Описание типа
Назначение
Манометры цифровые серий CPG и DG (далее - манометры) предназначены для измерения абсолютного, избыточного и вакуумметрического давления жидкости, газа и пара.
Область применения - различные отрасли промышленности и городского хозяйства.
Описание
Принцип действия манометров основан на аналого-цифровом преобразовании (АЦП) электрического сигнала от встроенных измерительных преобразователей давления и отображения значения измеренного давления на дисплее.
Манометры представляют собой портативные электрические приборы, созданные на базе микропроцессорной техники, с расположенными на их передних панелях клавишами для задания режимов измерений и выбора единиц измерений давления.
Дисплей манометров имеет фоновую подсветку и отображает результаты измерений в цифровом виде, единицы измерения давления, а также информацию о режиме работы манометров. Корпус и большая часть деталей манометров выполнены из нержавеющей стали.
Манометры выпускаются следующих моделей и исполнений: CPG500, CPG1500, CPG2500, DG-10 (DG-10-E, DG-10-S). Модель CPG2500 может быть оснащена одним или двумя датчиками.
Модели CPG500, CPG1500, DG-10 (DG-10-E, DG-10-S) выпускаются на площадях фирмы "WIKA Alexander Wiegand SE & Co.KG" (Германия), модель CPG2500 - на площадях фирмы “Mensor, Limited Partnership” (Соединённые Штаты Америки).
Манометры имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО обеспечивает сбор и обработку измерительной информации, а также хранение, передачу и отображение результатов измерений на дисплее. Влияние ПО учтено при нормировании метрологических характеристик. Идентификационные данные встроенного ПО приведены в таблице 1.
Манометры моделей CPG500, CPG1500, CPG2500 могут подключаться к персональному компьютеру с помощью внешнего ПО WIKA-CAL, осуществляющего интерфейс пользователя и представление результатов измерений в виде графиков, таблиц и протоколов. ПО WIKA-CAL не является метрологически значимым.
Таблица 1
|
Модель манометра |
Идентификационное наименование ПО |
Номер версии ПО, не ниже |
|
CPG500 |
CPG500.SCJN-III V28.S19 |
3.1 |
|
CPG1500 |
PO146-SCI Zelda-Anzeige Firmware |
V1.0 |
|
CPG2500 |
CPG2500.hex |
2.14.0 |
|
DG-10 (DG-10-E, DG-10-S) |
A5FP1X001001 |
V1.14 |

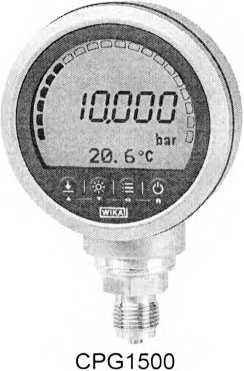

Внешний вид манометров приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.

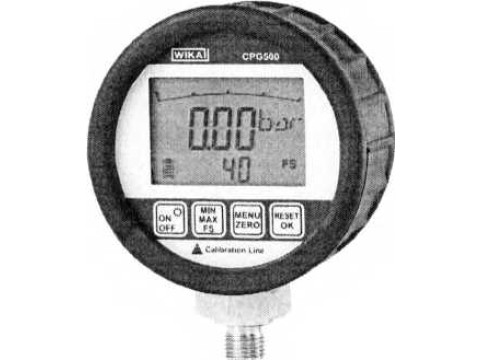

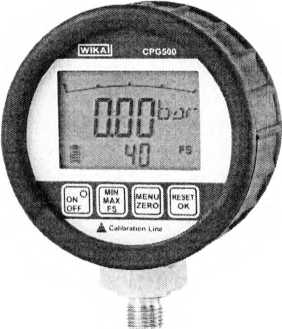

CPG500
DG-10-E

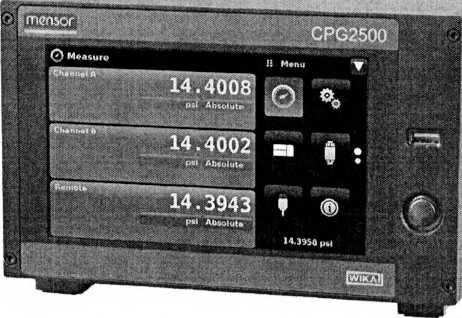

CPG2500
Рисунок 1 - Внешний вид манометров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики манометров серии CPG приведены в таблицах 2-4, манометров серии DG - в таблице 5.
Таблица 2 - Основные характеристики манометров CPG500
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений (ДИ) избыточного и мановакуумметрического давления, бар |
от минус 1 до плюс 16; от минус 1 до плюс 20; от минус 1 до плюс 40; от 0 до 60; от 0 до 100; от 0 до 350; от 0 до 700; от 0 до 1000 |
|
Пределы допускаемой приведённой погрешности |
±(0,25 % от ДИ + 1 ед. мл. разряда) |
|
Диапазон температуры окружающей среды при эксплуатации,°C |
от минус 10 до плюс 50 |
|
Диапазон температуры измеряемой среды, °C |
от минус 20 до плюс 80 |
|
Диапазон температуры транспортирования и хранения, °C |
от минус 20 до плюс 60 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP67 |
|
Габаритные размеры, мм, не более |
90 х 79 х 45 |
|
Масса, кг, не более |
0,4 |
Таблица 3 - Основные характеристики манометров CPG2500
|
Наименование характеристики |
Значение характеристики | ||
|
Диапазоны измерений (ДИ) давления, бар: |
Стандартное исполнение |
Опция | |
|
- избыточного |
min |
от 0 до 0,025 |
от 0 до 1 |
|
max |
от 0 до 700 |
от 0 до 400 | |
|
- мановакуумметрического |
min |
от минус 0,0125 до плюс 0,0125 |
от минус 1 до плюс 10 |
|
max |
от минус 1 до плюс 700 |
от минус 1 до плюс 400 | |
|
- абсолютного |
min |
от 0 до 0,5 |
от 0 до 1 |
|
max |
от 0 до 701 |
от 0 до 401 | |
|
Пределы допускаемой приведённой погрешности |
±0,01 % от ДИ |
0,01 % IS-50* | |
|
Диапазон температуры окружающей среды при эксплуатации, °C |
от 15 до 40 | ||
|
Диапазон температуры транспортирования и хранения, °C |
от 0 до 70 | ||
|
Габаритные размеры, мм, не более |
323 х 218 х 134 | ||
|
Масса, кг, не более |
5,7 | ||
* Пределы допускаемой погрешности «0,01 % IS-50» означают: ±0,01 % от 0,5 ДИ в диапазоне от 0 % до 50 % ДИ и ±0,01 % от ИВ в диапазоне от 50 % до 100 % ДИ, где ИВ - значение измеряемого давления, бар.
Таблица 4 - Основные характеристики манометров CPG1500
|
Характеристика |
Значение характеристики |
|
Диапазоны измерений (ДИ) давления, бар: | |
|
- избыточного |
от 0 до 0,1; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 200 от 0 до 250; от 0 до 400; от 0 до 600; от 0 до 700; от 0 до 1000; от 0 до 1600; от 0 до 2500 |
|
- мановакуумметрического |
от минус 0,25 до плюс 0,25; от минус 0,4 до плюс 0,4; от минус 0,6 до плюс 0,6; от минус 1 до 0; от минус 1 до плюс 0,6; от минус 1 до плюс 1,5; от минус 1 до плюс 2,5; от минус 1 до плюс 3; от минус 1 до плюс 5; от минус 1 до плюс 7; от минус 1 до плюс 9; от минус 1 до плюс 10; от минус 1 до плюс 15; от минус 1 до плюс 24; от минус 1 до плюс 25; от минус 1 до плюс 39; от минус 1 до плюс 40 |
|
- абсолютного |
от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 7; от 0 до 10; от 0 до 16; от 0 до 20; от 0 до 25; от 0 до 40 |
|
Пределы допускаемой приведённой погрешности (в диапазоне температур компенсации от минус 10 °C до плюс 50 °C), % от ДИ |
±0,1 (±0,05; ±0,025* - опции); ±0,2 (только для манометров с ДИ от 0 до 0,1 бар); ±0,15 (только для манометров с ДИ от 0 до 0,25; от 0 до 0,4; от 0 до 0,6 бар; от минус 0,25 до плюс 0,25; от минус 0,4 до плюс 0,4); ±0,1 (для манометров с ДИ от 0 до 1600; от 0 до 2500 бар при нормальных условиях (23±3) °C); |
|
Диапазон температуры окружающей среды при эксплуатации, °C |
от минус 10 до плюс 50 |
|
Диапазон температуры измеряемой среды, °C |
от минус 10 до плюс 50 |
|
Диапазон температуры транспортирования и хранения,°C |
от минус 20 до плюс 70 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
|
Габаритные размеры, мм, не более |
0100,7 х 150,4 х 58,9 (0108,4 х 172,4 х 66,4)** |
|
Масса, кг, не более |
0,68 (0,82)** |
|
* Только для ДИ от 0... 1 до 0... 1000 бар при нормальных условиях (23 ± 3) °C. ** С защитным резиновым кожухом | |
Таблица 5 - Основные характеристики манометров DG-10 (DG-10-E, DG-10-S)
|
Наименование характеристики |
Значение характеристики |
|
Диапазоны измерений (ДИ) давления, бар: | |
|
- избыточного |
от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 50; от 0 до 100; от 0 до 160; от 0 до 250; от 0 до 400; от 0 до 600 |
|
- мановакуумметрического |
от минус 1 до плюс 5; от минус 1 до плюс 10 |
|
Пределы допускаемой приведённой погрешности |
±(0,5 % от ДИ + 1 ед. мл. разряда) ±(1 % от ДИ + 1 ед. мл. разряда)* |
|
Диапазон температуры окружающей среды при эксплуатации, °C |
от минус 10 до плюс 60 |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающей среды от 20 °C |
±0,15 % от ДИ / 10 К |
|
Диапазон температуры измеряемой среды, °C |
от минус 30 до плюс 100 |
|
Диапазон температуры транспортирования и хранения, °C |
от минус 20 до плюс 70 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
|
Габаритные размеры, мм, не более |
112 х 46 х 84 |
|
Масса, кг, не более |
0,4 |
|
* При измерении вакуумметрического давления от минус 1 до 0 бар. | |
Знак утверждения типа
Знак Утверждения типа наносится на титульный лист руководства по эксплуатации манометра методом типографической печати.
Комплектность
В комплект поставки входят:
- манометр;
- руководство по эксплуатации;
- методика поверки МРБ МП.2356-2013.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "WIKA Alexander Wiegand SE & Co. KG" (Германия).
МРБ МП.2356-2013 Манометры цифровые серий CPG и DG. Методика поверки.
Заключение
Манометры цифровые серий CPG и DG соответствуют требованиям документации фирмы "WIKA Alexander Wiegand SE & Co. KG" (Германия).
Манометры соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационные номера деклараций о соответствии ТС N RU Д-ПЕ.А301 .В.00823 от 31.03.2016; ТС N RU Д-DE.A301 .В.00811 от 31.03.2016; ЕАЭС № RU Д-ОЕ.МОЮ.В.04796 от 24.01.2018);
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» (регистрационные номера сертификатов соответствия № ТС RU С-□Е.ГБ08.В.01920 от 10.08.2016; № ТС RU C-DE.AB72.B.01709 от 25.09.2015).
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
