Манометры дифференциального давления серий 7, DPG
| Номер в ГРСИ РФ: | РБ 03 04 3684 18 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | "WIKA Alexander Wiegand SE & Co. KG", Германия |
Манометры дифференциального давления серий 7, DPG (далее - манометры) предназначены для измерения дифференциального давления жидкости, газа и пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 3684 18 |
| Наименование | Манометры дифференциального давления серий 7, DPG |
| Год регистрации | 2018 |
| Номер сертификата | 12155 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2023-11-30 |
| Получатель сертификата | фирма "WIKA Alexander Wiegand SE & Co. KG", Германия (DE) |
Производитель / Заявитель
фирма "WIKA Alexander Wiegand SE & Co. KG"
Адрес: Alexander - Wiegand - Strasse 30, 63911 Klingenberg
Контакты: 8 1049 9372 132 395 / 8 1049 9372 132 414 (406) / info@wika.de
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверку манометров, в т.ч. находящихся в эксплуатации, проводить по МРБ МП.2411-2014 (изменение №1, 2). Разрешить использование в сфере законодательной метрологии моделей 702.01; 702.02; 702.03, изготовленных до 30.11.2018 (истечение срока действия утверждения типа), при условии прохождения метрологического контроля (НТК №11-18). |
Поверители
Скачать
|
Описание типа РБ 03 04 3684 18 [2020-04-17]
rb-03-04-3684-18_2020-04-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3684 18 [2008-09-26]
rb-03-04-3684-18_2008-09-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3684 18 [2014-07-22]
rb-03-04-3684-18_2014-07-22.pdf
|
Скачать |
Описание типа
Назначение
Манометры дифференциального давления серий 7, DPG (далее - манометры) предназначены для измерения дифференциального давления жидкости, газа и пара.
Область применения - различные отрасли промышленности и городского хозяйства.
Описание
Принцип действия манометров состоит в одновременном воздействии давления на чувствительный элемент манометра с обеих сторон. Установленная таким образом разность давлений передается с помощью стрелочного механизма непосредственно на шкалу манометра.
Внешний вид манометров приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.

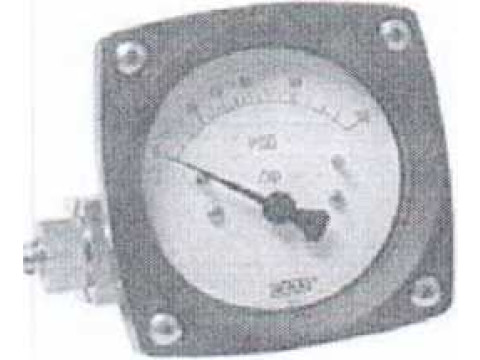

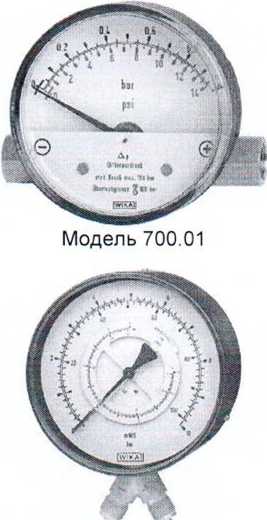

Модель 700.04
Модель 700.02

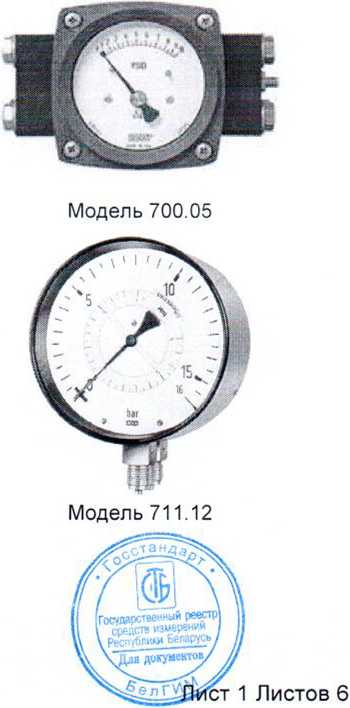

Модель 711.11
Модель 716.11
Модель 712.25
Модель 712.20
<т>!иг
Модель 732.25
Модель 732.14
Модель 722.14
Модель DPGT43.100
Модель 736.51
Модель 732.51
0.6
0.6
'0.2
0.8
Модель DPGS40TA
Модель DPG40
истов 6
mbar
КвмМ
Модель DP,ST40
,Госуазрс’«-«*
I сидр” измеИ’р'-1' I \- _242-—— /
\Дл!1 докуиевтоу'

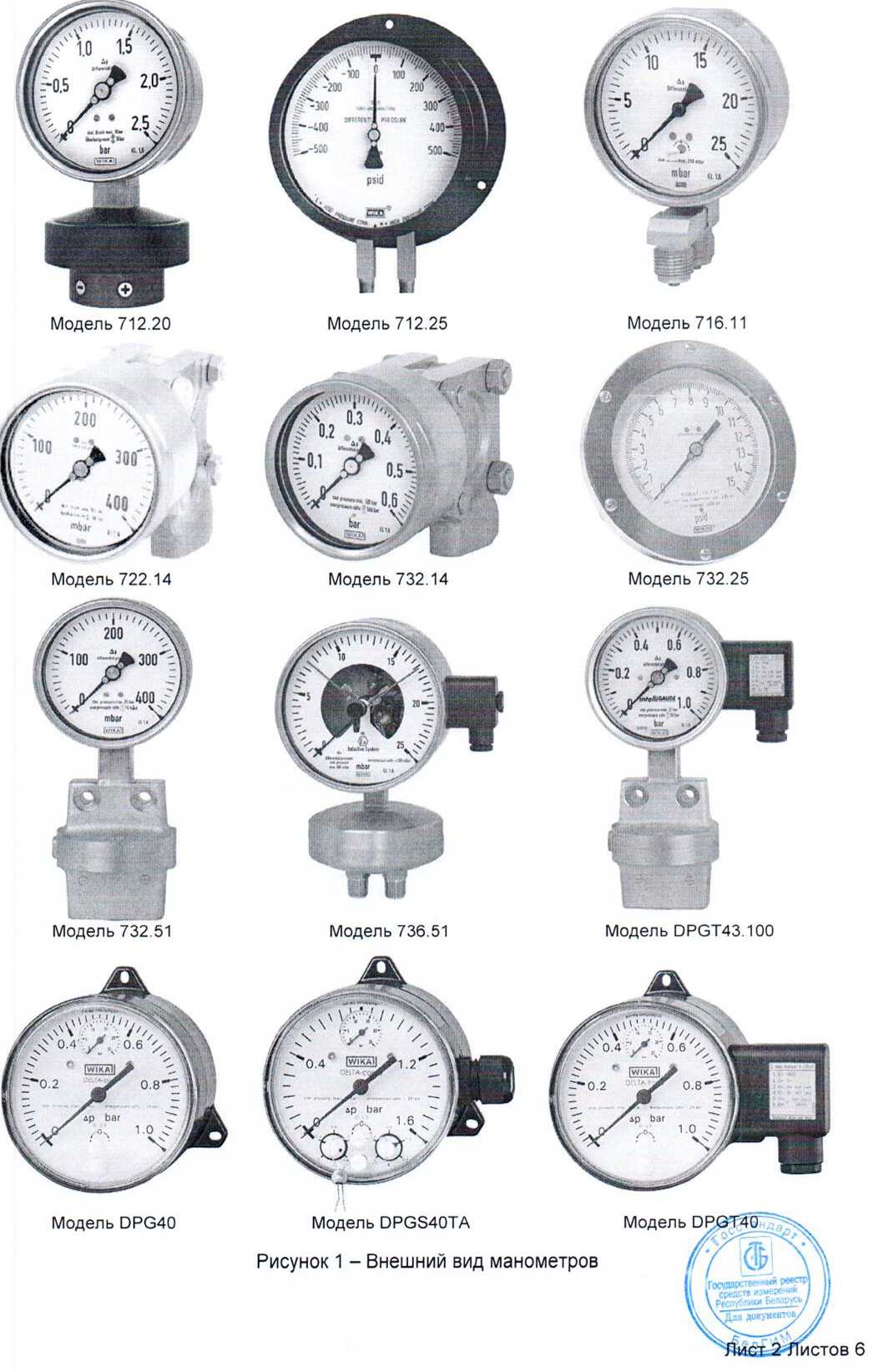

Рисунок 1 - Внешний вид манометров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики манометров приведены в таблицах 1, 2.
Таблица 1 - Основные характеристики манометров серий 7, DPG
|
Обозначение модели манометра |
Номинальный диаметр, мм |
Верхний предел диапазона измерений (ВПИ), бар |
Пределы допускаемой основной приведённой погрешности, % от диапазона измерений |
Диапазон температуры окружающей среды. °C |
Температура измеряемой среды, °C |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от 20 °C, % от диапазона измерений /ЮК |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
711.12 |
100, 160 |
от 0,6 до 1000 |
±1,6 |
от минус 20 до плюс 60 |
до 60 (с мягкой пайкой) до 100 (с твёрдой пайкой) __ до 200 |
±0.4 |
|
731.12 | ||||||
|
733.02 732.02 |
100, 160 |
от 0,6 до 1000 |
±1.6 |
от минус 20 до плюс 60 |
до 60 (с мягкой пайкой) до 100 (с твёрдой пайкой |
±0,4 |
|
713.12 732.12 733.12 |
100, 160 |
от 0.6 до 1000 |
±1.6 |
от минус 20 до плюс 60 |
до 60 (с мягкой пайкой) до 100 (с твёрдой пайкой до 200 |
±0.4 |
|
700.01 |
80 |
от 400 мбар до 10 бар |
±3,0 |
от 0 до 60 |
до 100 |
±0,4 |
|
700.02 |
80 |
от 160 мбар до 2,5 бар |
±5,0 |
от 0 до 60 |
до 100 |
±0.4 |
|
700.04 |
63,5; 114,3 |
от 128 мбар до 7 бар |
±2,0 |
от минус 40 до плюс 93 |
до 93 |
±0,6 |
|
700.05 |
63,5; 114,3 |
от 125 мбар до 7 бар |
±2 (для ВПИ > 1 бар) ±5 (для ВПИ < 1 бар) |
от минус 40 до плюс 93 |
до 93 |
- |
|
711.11 731.11 |
100, 160 |
от 0,6 до 60 |
±1,6 |
от минус 40 до плюс 60 |
до 60 |
±0,4 |
|
712.20 733.20 |
100, 160 |
от 16 мбар до 25 бар |
±1,6 |
от минус 20 до плюс 60 |
до 60 |
±0.5 |
|
712.25 |
115, 152 |
от 1,6 до 60 |
±2,0 |
от минус 20 до плюс 60 |
до 60 |
±0.4 |
|
712.15 732.15 |
100 |
от 40 до 1725 мбар |
±2,5 (±1,0; ±1,6 - опция) |
от минус 40 до плюс 80 от минус 40 до плюс 60 (с кислородом) |
до 80 до 60 (с кислородом) |
±0,3 |
|
160 |
от 40 до 4000 мбар | |||||
|
716.05 |
80 |
от 40 до 600 мбар |
±2,5 |
от минус 15 до плюс 60 |
до 70 |
±0,5 |
|
от 16 мбар до 25 бар |
±4.0 | |||||
|
732.14 733.14 |
100, 160 |
от 60 до 250 мбар от 0,4 до 40 бар |
±1,6 |
от минус 20 до плюс 60 |
до 100 |
±0.5 |
|
722.14 723.14 |
100, 160 |
от 60 до 250 мбар от 0,4 до 40 бар |
±1,6 |
от минус 20 до плюс 60 |
до 100 |
±0,5 |
|
762.14 763.14 |
100, 160 |
от 60 до 250 мбар от 0,4 до 40 бар |
±2.5 |
от минус 20 до плюс 60 |
до 100 |
±0.5 |
|
732.51 733.51 762.51 763.51 732.31 733.31 762.31 763.31 |
100, 160 |
от 16 мбар до 25 бар |
±1,6 (±2,5 - опция: для ВПИ от 16 до 40 мбар) |
от минус 20 до плюс 60 |
до 100 |
±0.5 |
|
732.25 733.25 |
115, 152 |
от 250 мбар до 40 бар |
±1,0 |
от минус 40 до плюс 93 |
до 100 |
- |
|
732.26 733.26 |
115, 152 |
от 250 мбар до 25 бар |
±1,0 |
от минус 40 до плюс 93 |
до 100 |
- |
|
716.11 736.11 |
100 160 ......100.................... 160 |
от 10 до 250 мбар |
±1,6 |
от минус 20 до плюс 60 |
до 70 |
±0.5 |
|
от 6 до 250 мбар от 25 до 250 мбар | ||||||
|
от 2,5 до 250 мбар | ||||||
|
736.51 |
100, 160 |
от 2,5 до 160 мбар |
±1.6 |
от минус 20 до плюс 60 |
до 60 |
— |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
DPGT43100 DPGT43.160 |
100 160 |
от 16 мбар до 40 бар |
±1,6 (±2,5 - опция: для ВПИ от 16 до 40 мбар) |
от минус 20 до плюс 60 |
до 100 |
±0,5 |
|
DPGS43100 |
100 |
от 16 мбар до 40 бар |
±1,6 (±2,5 - опция: для ВПИ ОТ 16 ДО 40 мбар) |
от минус 20 до плюс 60 |
до 100 |
±0.5 |
|
DPGS43160 |
160 | |||||
|
Примечания: 1 Для манометров с выходным аналоговым сигналом (моделей DPGT43, 736.51) диапазоны выходного сигнала силы постоянного тока: 4-20 мА; 0-20 мА; напряжения постоянного тока: 0-10 В (в зависимости от модели манометров). Пределы допускаемой приведённой погрешности выходного аналогового сигнала ±1,0 %. 2 Для манометров с сигнализирующим устройством (моделей DPGS43, 736.51) пределы допускаемой погрешности срабатывания сигнализирующего устройства равны ±1,5 предела допускаемой основной приведённой погрешности. Для манометров с магнитным поджатием контактов (модель контактов 821.XXX) пределы допускаемой дополнительной погрешности срабатывания контакта при замыкании (размыкании) равны ±5 % от верхнего предела диапазона измерений давления. | ||||||
Таблица 2 - Основные характеристики манометров серии PPG (DELTA-plus)
|
Обозначение модели манометра |
Номинальный диаметр, мм |
Верхний предел диапазона измерений, бар |
Пределы допускаемой основной приведённой погрешности, % от диапазона измерений |
Диапазон температуры окружающей среды, °C |
Диапазон температуры измеряемой среды, °C |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от 20 °C, %/10 К |
|
DPG401' |
100 |
от 0,16 до 10 |
±2,5 (±1,6)* |
от минус 10 до плюс 70 |
от минус 10 до плюс 90 |
±0,4 |
|
DPGS401'2’ |
100 |
от 0,25 до 10 |
±2.5 (±1,6)* |
от минус 10 до плюс 70 |
от минус 10 до плюс 90 |
±0.4 |
|
DPGS40TA”21 |
100 |
от 0,25 до 10 (от 0,25 до 6)** (от 0,25 до 2,5)*** |
±2,5 (±1,6)* |
от минус 10 до плюс 70 |
от минус 10 до плюс 90 |
±0,4 |
|
DPGT40’,'ii |
100 |
от 0.16 до 10 |
±2,5 (±1,6)* |
от минус 10 до плюс 70 |
от минус 10 до плюс 90 |
±0.4 |
|
* Опция, для ВПИ от 1 до 10 бар. * * Версия SI. * ** Версия VdTUV Примечания: 1) Манометры могут иметь индикатор рабочего давления Максимальное рабочее давление 25 бар (10 бар, 16 бар - опции). 2) Манометры укомплектованы микропереключателями. Погрешность срабатывания не нормируется. 3) Манометр имеет выходной аналоговый сигнал: 4-20 мА. 0-20 мА. 0-10 В (варианты исполнения); пределы допускаемой погрешности выходного аналогового сигнала соответствуют пределам допускаемой погрешности манометра. | ||||||
«ятмвм
государственный соедсп измерений
iCTOB 6
Знак утверждения типа
Знак Утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки манометров указан в таблице 3.
Таблица 3
|
Наименование |
Примечание |
|
Манометр |
Модель, диаметр, диапазон измерений в соответствии с заказом |
|
Паспорт | |
|
Руководство по эксплуатации | |
|
Упаковка | |
|
Методика поверки МРБ МП.2411-2014 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "WIKA Alexander Wiegand SE & Co. KG", Германия.
МРБ МП.2411-2014 Манометры, вакуумметры, мановакуумметры серий 1, 2, 4, 5, 6, 7, DPG. Методика поверки.
Заключение
Манометры дифференциального давления серий 7, DPG соответствуют требованиям технической документации фирмы "WIKA Alexander Wiegand SE & Co. KG ”, Германия.
Манометры соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационные номера деклараций о соответствии ТС N RU Д-ОЕ.АУ14.В.18855 от 23.01.2015; ТС N RU Д-ОЕ.А301 .В.00811 от 31.03.2016; ЕАЭС № RU Д-ОЕ.МОЮ.В.04796 от 24.01.2018) и ТРТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификата соответствия № ТС RU С-DETB08.B.00947 от 20.04.2015).
Межповерочный интервал: не более 24 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 24 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
Другие Манометры
