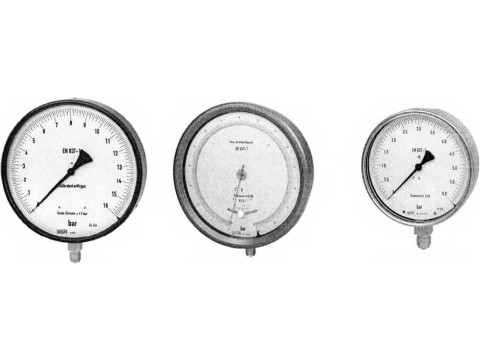

Манометры, вакуумметры, мановакуумметры эталонные WIKA
| Номер в ГРСИ РФ: | РБ 03 04 3683 18 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | "WIKA Alexander Wiegand SE & Co. KG", Германия |
Манометры, вакуумметры, мановакуумметры эталонные WIKA (далее - манометры) предназначены для измерения избыточного и вакуумметрического давления жидкости и газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 3683 18 |
| Наименование | Манометры, вакуумметры, мановакуумметры эталонные WIKA |
| Год регистрации | 2018 |
| Номер сертификата | 12154 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2023-11-30 |
| Получатель сертификата | фирма "WIKA Alexander Wiegand SE & Co. KG", Германия (DE) |
Производитель / Заявитель
фирма "WIKA Alexander Wiegand SE & Co. KG"
Адрес: Alexander - Wiegand - Strasse 30, 63911 Klingenberg
Контакты: 8 1049 9372 132 395 / 8 1049 9372 132 414 (406) / info@wika.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1871-2009 (изменения №1-2). |
Поверители
Скачать
|
Описание типа РБ 03 04 3683 18 [2019-09-24]
rb-03-04-3683-18_2019-09-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3683 18 [2014-04-25]
rb-03-04-3683-18_2014-04-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3683 18 [2009-05-15]
rb-03-04-3683-18_2009-05-15.pdf
|
Скачать |
Описание типа
Назначение
Манометры, вакуумметры, мановакуумметры эталонные WIKA (далее - манометры) предназначены для измерения избыточного и вакуумметрического давления жидкости и газа.
Область применения - лаборатории поверки и калибровки, высокоточные измерения давления в различных отраслях промышленности.
Описание
Принцип действия манометра основан на использовании зависимости между измеряемым давлением и деформацией упругого чувствительного элемента (одно-витковой трубчатой пружины). Передаточный механизм преобразует перемещение свободного конца пружины в угловое перемещение показывающей стрелки.
Внешний вид манометров приведен на рисунке 1.
Место нанесения знака поверки указано в приложении А.

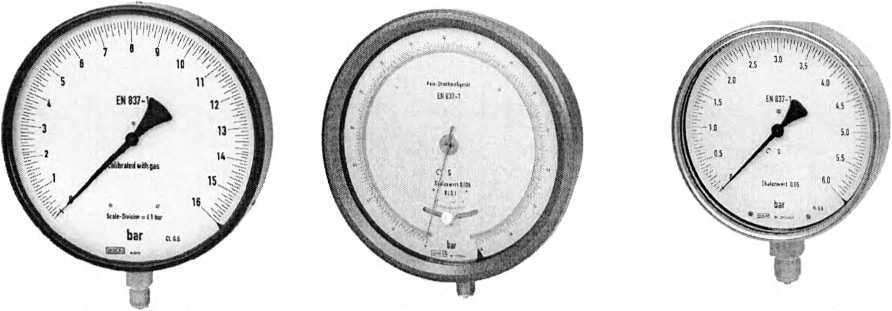

Модель 311.11 Модель 342.11 Модель 312.20
Модель 332.11

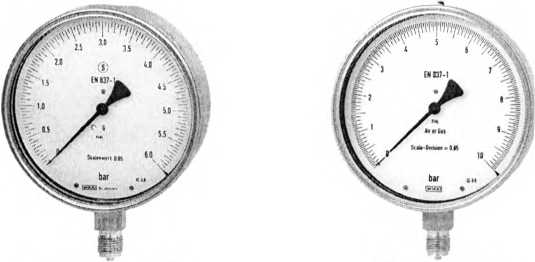

Модель 332.30 Модель 332.50
Рисунок 1 - Внешний вид манометров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики манометров указаны в таблице 1.
Таблица 1 - Основные характеристики манометров
|
Обозначение модели манометра |
Номинальный диаметр, мм |
Верхний предел диапазона измерений (ВПИ)*, МПа |
Пределы допускаемой основной приведённой погрешности, % от диапазона измерений |
Диапазон температуры окружающей среды, °C |
Температура измеряемой среды,°C |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от 20 °C, % от диапазона измерений /10 К |
Масса, кг, не более |
|
311.11 |
250 |
от 0,06 до 60 |
±0,25**; ±0,6 |
от минус 40 до плюс 60 |
до 80 |
±0,4 |
3,0 |
|
331.11 |
от 0,06 до 160 |
до 200 | |||||
|
312.20 |
160 |
от 0,06 до 60 |
±0,25**; ±0,6 |
от минус 40 до плюс 60 |
до 80 (до 100 - опция) |
±0,4 |
1,1 |
|
332.30 |
160 |
от 0,06 до 160 |
±0,25**; ±0,6 |
от минус 40 до плюс 60 (без жидкости) |
до 200 (без жидкости) |
±0,4 |
1,3 2,34 |
|
333.30 |
±0,6 |
от минус 20 до плюс 60 (с жидкостью) |
до 100 (с жидкостью) | ||||
|
332.50 |
160 |
от 0,06 до 160 |
±0,25**; ±0,6 |
от минус 40 до плюс 60 (без жидкости) |
до 200 (без жидкости) |
±0,4 |
1,1 |
|
333.50 |
±0,6 |
от минус 20 до плюс 60 (с жидкостью) |
до 100 (с жидкостью) | ||||
|
332.11 |
160 |
от 0,06 до 60 |
±0,6 |
от минус 40 до плюс 60 |
до 200 |
±0,4 |
3,8 |
|
342.11 |
250 |
от 0,06 до 160 |
±0,25 (ВПИ >40 МПа) ±0,1 (ВПИ <40 МПа) |
от минус 20 до плюс 60 |
до 100 |
±0,1 |
6,0 |
* Соответствующие диапазоны для вакуумметрического или мановакуумметрического давления, а также другие единицы давления.
** Для ВПИ <40 МПа.
Лист 3 Листов 5
Знак утверждения типа
Знак Утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки манометров указан в таблице 2.
Таблица 2
|
Наименование |
Примечание |
|
Манометр |
Модель, диаметр, диапазон измерений в соответствии с заказом |
|
Паспорт |
На партию продукции. На каждое изделие - по договоренности. |
|
Руководство по эксплуатации |
На партию продукции. На каждое изделие - по договоренности. |
|
Упаковка | |
|
Методика поверки МРБ МП.1871-2009 |
По заказу |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "WIKA Alexander Wiegand SE & Co. KG", Германия;
МРБ МП.1871-2009 Манометры, вакуумметры, мановакуумметры эталонные WIKA. Методика поверки.
Заключение
Манометры, вакуумметры, мановакуумметры эталонные WIKA соответствуют требованиям технической документации фирмы "WIKA Alexander Wiegand SE & Co. KG", Германия.
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
