Манометры, вакуумметры, мановакуумметры серий 1, 2, 4, 5, 6 (далее - манометры) предназначены для измерения давления жидкости, газа и пара: серии 1, 2, 4, 6 -для измерения избыточного и вакуумметрического давления, серия 5 - для измерения абсолютного давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 3682 18 |
| Наименование | Манометры, вакуумметры, мановакуумметры серий 1, 2, 4, 5, 6 |
| Год регистрации | 2018 |
| Номер сертификата | 12153 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2023-11-30 |
| Получатель сертификата | фирма "WIKA Alexander Wiegand SE & Co. KG", Германия (DE) |
Производитель / Заявитель
фирма "WIKA Alexander Wiegand SE & Co. KG"
Адрес: Alexander - Wiegand - Strasse 30, 63911 Klingenberg
Контакты: 8 1049 9372 132 395 / 8 1049 9372 132 414 (406) / info@wika.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку манометров с выходным аналоговым сигналом моделей PGTxx, APGTxx и манометров с сигнализирующим устройством моделей PGSxx, -8xx проводить по МРБ МП.2411-2014 (изм. №1,2). Поверку остальных моделей проводить по СТБ 8056-2015 (НТК №11-18). |
Поверители
Скачать
|
Описание типа РБ 03 04 3682 18 [2021-01-12]
rb-03-04-3682-18_2021-01-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3682 18 [2020-04-17]
rb-03-04-3682-18_2020-04-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3682 18 [2018-09-13]
rb-03-04-3682-18_2018-09-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3682 18 [2008-09-26]
rb-03-04-3682-18_2008-09-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3682 18 [2014-07-22]
rb-03-04-3682-18_2014-07-22.pdf
|
Скачать |
Описание типа
Назначение
Манометры, вакуумметры, мановакуумметры серий 1, 2, 4, 5, 6 (далее - манометры) предназначены для измерения давления жидкости, газа и пара: серии 1, 2, 4, 6 -для измерения избыточного и вакуумметрического давления, серия 5 - для измерения абсолютного давления.
Область применения - различные отрасли промышленности и городского хозяйства.
Описание
Принцип действия манометров основан на зависимости между измеряемым давлением и деформацией упругого чувствительного элемента. Передаточный механизм преобразует перемещение свободного конца пружины в угловое перемещение показывающей стрелки.
Манометры моделей PGSxx, -8хх оснащены сигнализирующим устройством, мано-меры моделей PGTxx, APGTxx имеют выходной аналоговый сигнал силы или напряжения постоянного тока или цифровой сигнал (модель PGT10-USB).
Манометр модели PGT10-USB имеет прикладное программное обеспечение (далее - ПО), предназначенное для представления и хранения измерительной информации. Представление измерительной информации осуществляется графическим отображением на дисплее персонального компьютера (далее - ПК) циферблата манометра и положения стрелки, а также в виде графиков и таблиц. Подключение к ПК осуществляется через порт USB. Влияние ПО учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1.
Таблица 1_______
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Visualization software for intelliGAUGE® |
|
Номер версии ПО |
не ниже V1.0 |
|
Внешний вид манометров приведён на рисунках 1 - 7. Место нанесения знака поверки в виде клейма-наклейки указано в Приложении А. | |
Модель 101.00
Модель 111.16
Модель 111.14
Модель 111.11
Модель 111.31
Модель 111.20
Модель 113.53
Модель 132.28
Модель PGS07 Модель PGS05
Модель PGT01
Модель PGT15

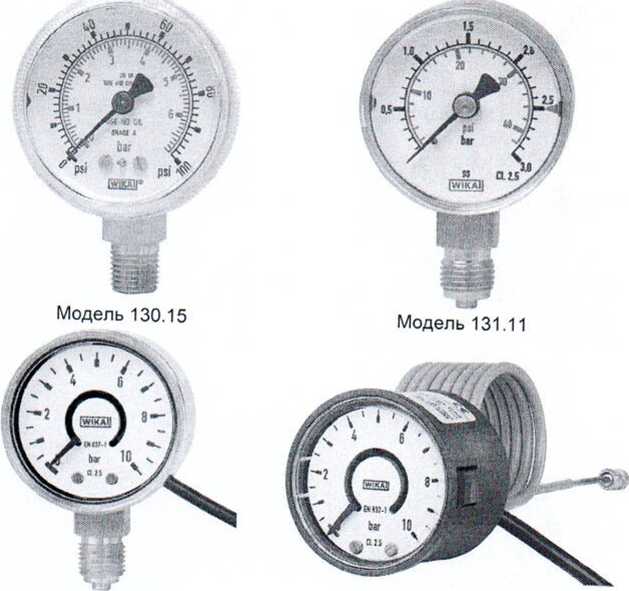

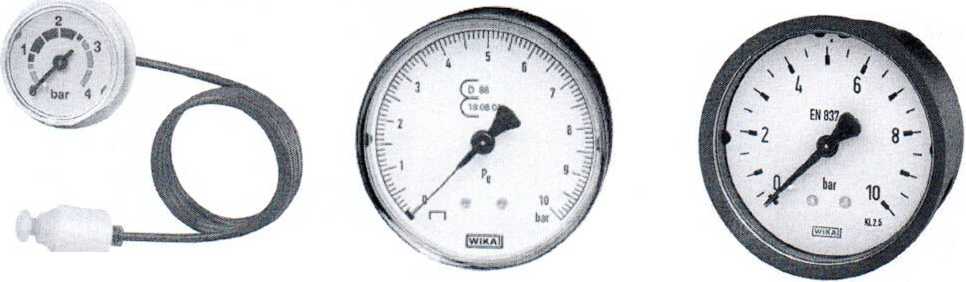

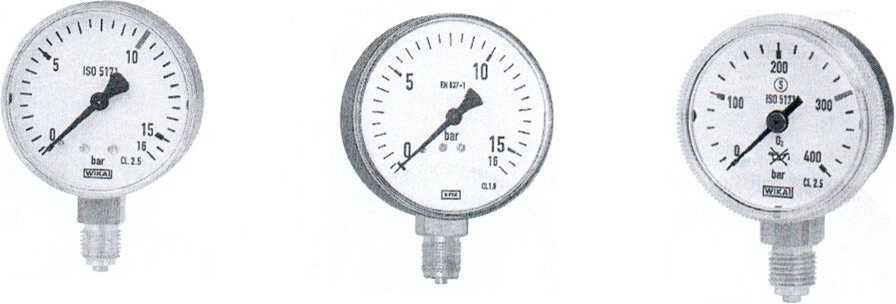

Рисунок 1 - Манометры серии 1
Модель 232.34
Модель 214.11
Модель 213.41
Модель 232.36
Модель PG23LT
Модель PGT21
Модель PG23CP
Модель PGS21.100
Модель PGS21

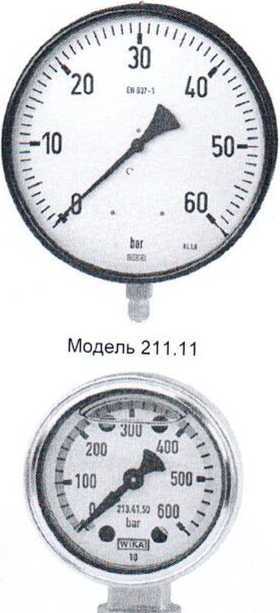

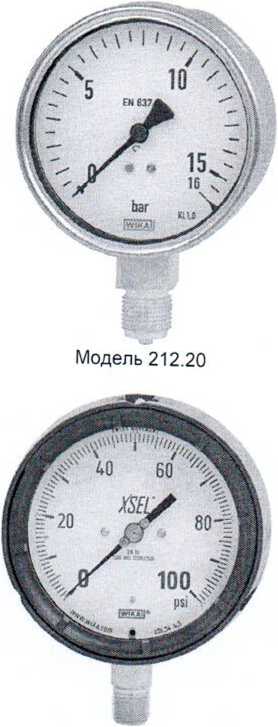

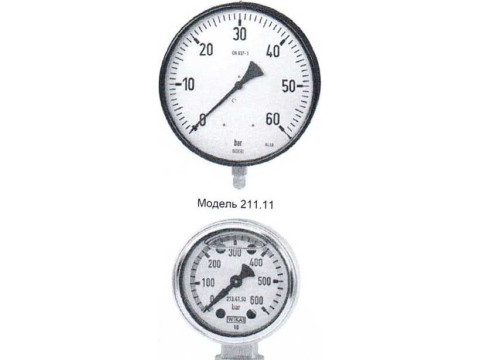

Рисунок 2 - Манометры серии 2
Модель PGT43.100
Модель PGS43.100

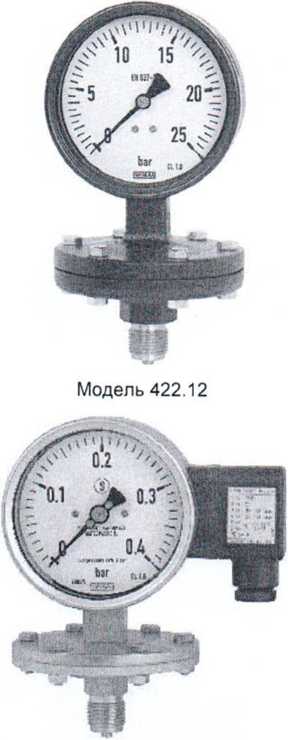

Рисунок 3 - Манометры серии 4

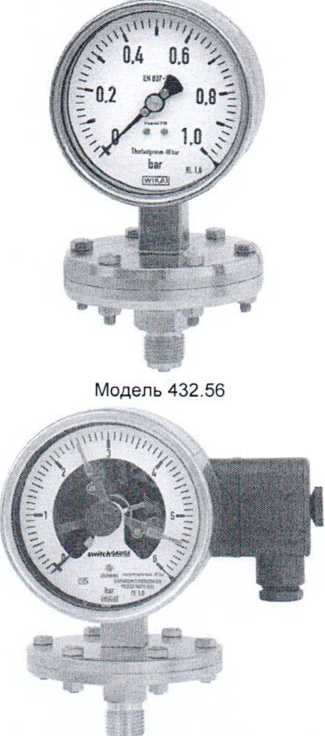

Модель 432.56.100-8ХХ
Модель 532.52
Рисунок 4 - Манометры серии 5
Модель 516.11
Модель 532.53.100-8ХХ
Модель APGT43.100
Модель 610.20
Модель 611.10
Модель 632.51
Модель 632.50
Модель 632.34
Модель 632.51.100-8ХХ
Модель PGT63HP.100

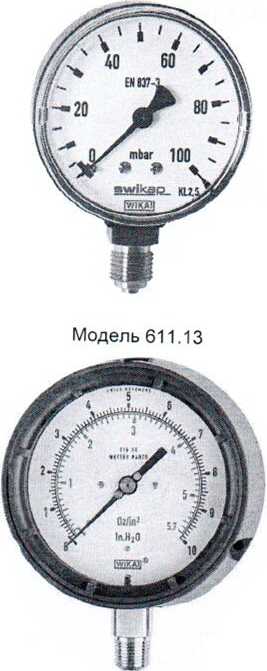

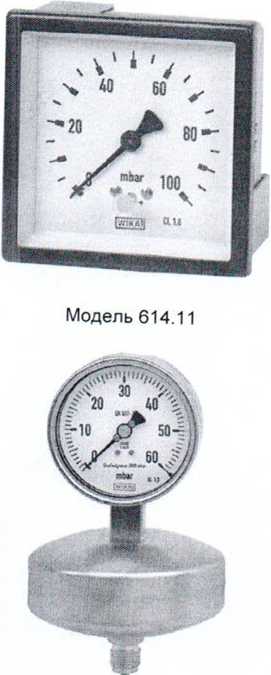

Рисунок 5 - Манометры серии 6
Модель 100.01
Модель 100.12

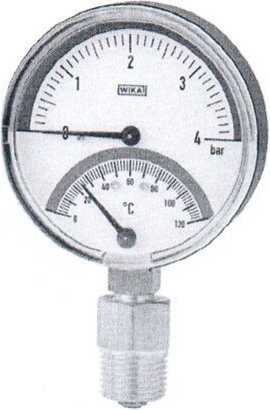

Рисунок 6-Манометры ЮО.Ох, Ю0.1х с термометром биметаллическим
Модель PG43SA-C

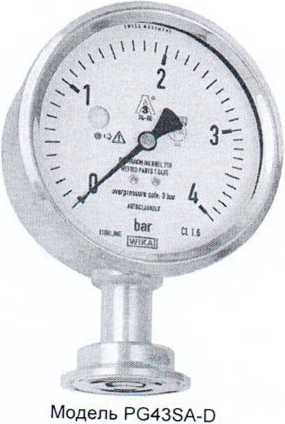

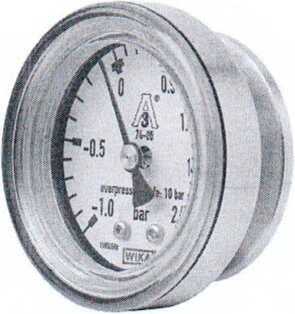

Рисунок 7 - Манометры PG43SA-X

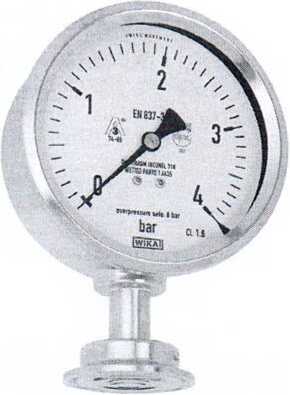

Модель PG43SA-S
Модель DSS18F
Модель DSS22F
Модель DSS34M

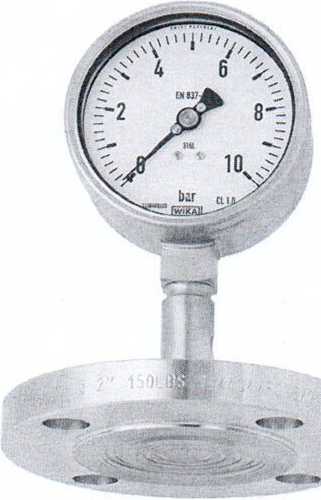

Модель DSS27M

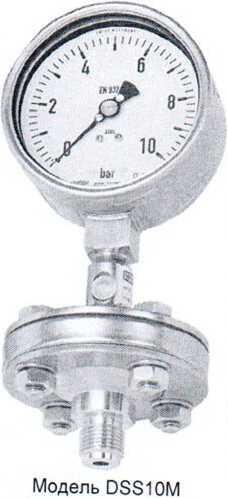

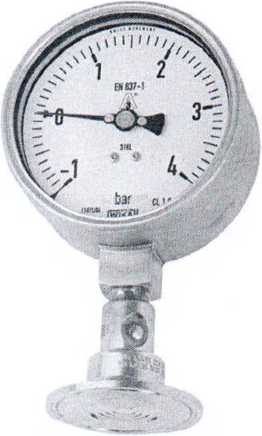

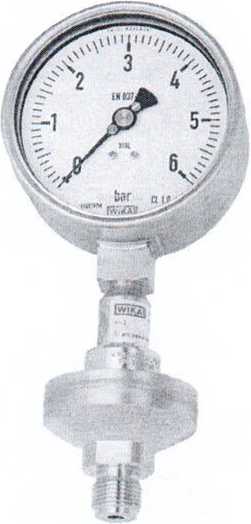

Рисунок 8 - Манометры DSSxxx
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики манометров приведены в таблицах 2-5.
Таблица 2
|
Обозначение I серии, модели I манометра | |
Номинальный! диаметр корпуса, мм |
Верхние пределы I диапазона измере-1 ний*, бар |
"" Пределы допускаемой основной приведённой погреш-ности, % от диапа-1 зона измерений : |
Диапазон температуры I окружающей среды, °C i |
Температура изме-| ряемой среды, °C |
Пределы допускаемой дополнительной приведённой погреш-|| ности, вызванной изменением температуры окружающей среды от 20 °C, % от диапазона изме-i рений/10 К || |
|
I 1 I |
2 |
_____________3_____________I |
4 |
5 |
6 I |
7 II |
|
Серия 1 (избыточное и вакуумметрическое давление) | ||||||
|
101.00*" |
40 |
4; 6 |
±2,5 |
от минус 20 до плюс 60 |
до 150 |
±0.4 |
|
111.10 |
40, 50, 63, 80, 100, 160 |
от 0,6 до 400 |
±2.5 (±1.6 - опция) |
от минус 40 до плюс 60 |
до 60 |
±0,4 |
|
111.11 |
40, 50. 63 |
от 1 до 400 |
±2.5 |
от минус 40 до плюс 60 |
до 60 |
±0,4 |
|
111.12 |
40. 50. 63, 80, 100 |
от 0,6 до 400 |
±2.5 (±1,6-опция) |
от минус 40 до плюс 60 |
до 60 |
±0,4 |
|
111.14*" |
_ 63 _ 80 |
4; 10 4; 10; 12 |
** |
от минус 20 до плюс 60 |
до 40 |
*** |
|
111.16 |
40. 50, 63 |
от 0,6 до 400 |
±2,5 (±1,6 - опция) |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
111.20 |
100, 160 |
от 0,6 до 600 |
±1,6 |
от минус 40 до плюс 60 |
до 60 |
±0,3 |
|
111.22 |
100, 160 |
от 1 до 600 |
±1,6 |
от минус 25 до плюс 60 |
до 200 |
±0,3 |
|
111.26 |
40, 50. 63. 80 |
от 2,5 до 400 |
±2,5 (±1.6-опция) |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
111.31 |
50 |
от 2,5 до 400 |
±2.5 |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
112.28 113.28 |
80 |
от 0,6 до 40 |
±1.6 |
от минус 40 до плюс 60 (от минус 20 до плюс 60 - опция) |
до 60 |
±0,4 |
|
132.28 133.28 |
от 1 до 40 |
__________ до 200_____ до 100 | ||||
|
113.13 |
40, 50, 63 |
от 1 до 400 |
±2,5 |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
113.53 |
40, 80,100 |
от 1 до 600 |
±2,5 ±1,6 |
от минус 20 до плюс 60 (от минус 40 до плюс 60 - опция) |
до 60 |
±0,4 |
|
130.15 |
38, 50 |
от 0.1 до 700 |
±2.5 |
от минус 40 до плюс 60 |
до 100 |
±0,4 |
|
131.11 |
40, 50 |
от 1 до 600 |
±2.5 |
от минус 40 до плюс 60 |
до 100 |
±0,4 |
|
63 |
от 1 до 1000 | |||||
|
PGT01 |
40 |
от 2,5 до 10 |
±2,5 |
от минус 20 до плюс 60 |
до 60 |
±0.4 |
|
PGT02 |
40 |
от 2,5 до 10 |
±2,5 |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
PGT10 |
40, 50 |
от 1,6 до 400 |
±2,5 |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
PGT10-USB*5 |
50 |
от 1,6 до 400 |
±2,5 |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
PGT11 |
40, 50 |
от 1,6 до 400 |
±2,5 |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
PGT15 |
50 |
400 |
±2.5 |
от минус 40 до плюс 80 |
до 120 |
±0.4 |
|
PGS05 |
40 |
от 2,5 до 10 |
±2.5 |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
PGS06 |
40, 50 |
от 1,6 до 400 |
±2,5 |
от минус 20 до плюс 60 |
до 60 |
±0.4 |
|
PGS07 |
40, 50 |
от 1,6 до 400 |
±2,5 |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
PGS10 |
40, 50 |
от 2.5 до 400 |
±2,5 |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
PGS11 |
40. 50, 63 |
от 2,5 до 100 от 2,5 до 400 |
±2,5 (±1,6 - опция) |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
Серия 2 (избыточное и вакуумметрическое давление) | ||||||
|
211.11 231.11 |
250 |
от 0,6 до 1600 |
±1,0 |
от минус 40 до плюс 60 |
до 80 до 200 |
±0,4 |
|
214.11 234.11 |
72х72*6, 96х96*6 |
от 0,6 до 400 от 0,6 до 1000 |
±1,0 (для 96x96) ±1,6 (для 72x72. 96x96) |
от минус 20 до плюс 60 |
до 100; до 60 |
±0.4 |
|
212.20 |
100, 160 |
от 0,6 до 1000 |
±1,0 |
от минус 40 до плюс 60 |
до 80 (до 200 - опция) |
±0,4 |
|
213.40 |
63, 80 100 |
от 0,6 до 1000 |
±1.6 ±1,0 |
от минус 20 до плюс 60 (от минус 40 до плюс 60 - опция: с силиконовым маслом) |
до 60 (до 100 - опция) |
±0,4 |
|
213.41*" |
50 |
600 |
±2.5 |
от 10 до 60 |
до 60 |
±0,4 |
|
213.53 233.53 |
50 |
от 1 до 1000 |
±1.6 |
от минус 20 до плюс 60 (от минус 40 до плюс 60 - опция: с силиконовым маслом) |
до 60 (до 100 - опция) |
V /7, X ±0.4 |
|
63 |
от 0,6 до 1000 |
±1,6 | ||||
|
100 |
от 0,6 до 1000 |
±1.0 |
до 60 (до 150-опция) | |||
|
232.30 233.30 262.30 263.30 |
63 |
от 1 до 1000 |
±1,6 |
от минус 40 до плюс 60 (без жидкости) от минус 20 до плюс 60 (с глицерином для 233.30, 263.30) |
до 200 (без жидкости) до 100 (с жидкостью для 233.30, 263.30) |
±0.4 |
|
100 |
от 0,6 до 1000 |
±1.0 | ||||
|
160 |
от 0,6 до 1600 |
±1.0 | ||||
|
1 1 |
2 п |
3 |
4 |
5 |
6 |
7 |
|
232.34 233 34 262 34 263.34 |
114,3 |
от 0.6 до 1000 |
±0,5 |
от минус 40 до плюс 65 (без жидкости) от минус 20 до плюс 65 (с глицерином для 233.34. 263.34) |
до 100 |
±0.4 |
|
232.36 233.36 |
100, 160 |
от 0.6 до 40 |
±1,0 |
от минус 40 до плюс 60 (без жидкости) от минус 20 до плюс 60 (с глицерином для 233.36) |
до 200 (без жидкости) до 100 (с жидкостью для 233.36) |
±0.4 |
|
PGT21 |
50. 63 |
от 1,6 до 400 |
±2.5 (±1,6 - опция) |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
PGS21.100 |
100 |
от 0,6 до 600 |
±1,0 |
от минус 20 до плюс 60 |
до 80 |
±0,4 |
|
PGS21.160 |
160 | |||||
|
PGS21 |
40, 50, 63 |
от 2,5 до 400 |
±2,5 (±1.6 - опция) |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
PGS23.100 |
100 |
до 200 (без жидкости) до 100 (с жидкостью) | ||||
|
PGS23.160 |
160 |
от 0,6 до 1600 |
±1,0 |
от минус 20 до плюс 60 |
±0,4 | |
|
PGT23 063 |
63 |
от 1 до 1000 |
±1,6 |
от минус 40 до плюс 60 |
до 100 |
±0.4 |
|

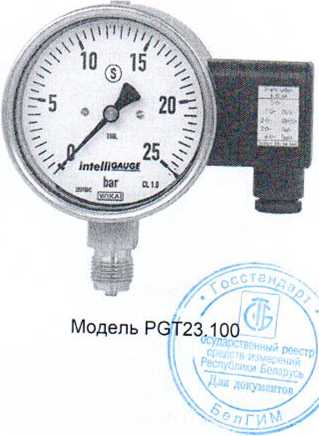

PGT23100 PGT23.160 |
100 160 |
от 0,6 до 1600 |
±1,0 |
от минус 40 до плюс 60 |
до 100 |
±0,4 |
|
232.50 233.50 |
63 |
от 1 до 1000 |
±1,6 |
от минус 40 до плюс 60 (без жидкости, с силиконовым маслом для 233.50); от минус 20 до плюс 60 (с глицерином для 233.50) |
до 200 (без жидкости) до 100 (с жидкостью для 233.50) |
±0,4 |
|
100 |
от 0,6 до 1000 |
±1,0 | ||||
|
160 |
от 0,6 до 1600 |
±1,0 | ||||
|
232.35 |
63 |
от 1 до 400 |
±1.6 (±1,0-опция) |
от минус 40 до плюс 60 |
до 100 |
±0,4 |
|
PGS25 |
50. 63 |
от 1,6 до 400 |
±2,5 (±1,6 - опция) |
от минус 20 до плюс 60 |
до 60 |
±0,4 |
|
PG23CP |
63 |
от 1 до 1000 |
±1,6 ±1,0 |
от минус 40 до плюс 60 (от минус 20 до плюс 60 - с глицерином / водой) |
до 200 (до 100 - с глицерином / водой) |
±0,4 |
|
100 |
от 0,6 до 1600 | |||||
|
PG23LT |
63 |
от 1 до 1000 |
±1,6 |
от минус 70 до плюс 60 |
до 100 |
±0.4 |
|
100, 160 |
от 0,6 до 1000 |
±1,0 | ||||
|
Серия 4 (избыточное и вакуумметрическое давление) | ||||||
|
422.12 423.12 432.12 433.12 |
100, 160 |
от 16 до 250 мбар (ОфП 160 мм), от 400 мбар до 40 бар (Офл 100 мм) |
±1,6 (±2,5 - опция) |
от минус 20 до плюс 60 |
до 100 |
±0.8 |
|
432.56 433.56 432.36 433.36 |
100, 160 |
от 16 до 250 мбар (Офп 160 мм), от 400 мбар до 40 бар (Эфп 100 мм) |
±1,6 (±1,0; ±2,5-опция) |
от минус 20 до плюс 60 (от минус 40 до плюс 60 - опция) |
до 100 (до 200 - опция) |
±0,8 |
|
452.56 453.56 452.36 453.36 |
100, 160 |
от 16 до 250 мбар (Офл 160 мм), от 400 мбар до 40 бар (ОфП 100, 128 мм) |
±2,5 |
от минус 20 до плюс 60 (от минус 40 до плюс 60 - опция) |
до 100 (до 160 - опция) |
±0,8 |
|

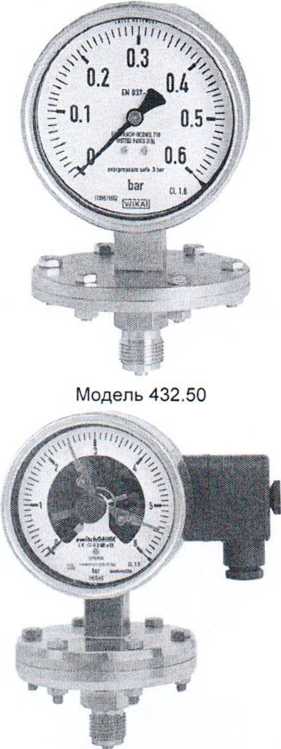

432.50 433.50 432.30 433.30 |
100, 160 |
от 16 до 250 мбар (Офл 160 мм), от 400 мбар до 25 бар (ОфП 100 мм) |
±1,6 (±1,0; ±2,5-опция) |
от минус 20 до плюс 60 (от минус 40 до плюс 60 - опция) |
до 100 (до 200 - опция) |
±0,8 |
|
452.50 453.50 452.30 453.30 |
100, 160 |
от 16 до 250 мбар (Оф„ 160 мм), от 400 мбар до 25 бар (Офл 100 мм) |
±2,5 |
от минус 20 до плюс 60 (от минус 40 до плюс 60 - опция) |
до 100 (до 160 - опция) |
±0,8 |
|
PGT43.100 PGT43.160 |
100 |
от 16 до 250 мбар (ОфЛ 160 мм), от 400 мбар до 25 бар (ОфЛ 100 мм) |
±1,6 (±1,0; ±2,5 — опция) |
от минус 20 до плюс 60 от минус 20 до плюс 80 (с поликарбонатным стеклом) |
до 100 (до 200 - опция) |
±0.8 |
|
160 | ||||||
|
PGT43HP.100 |
100 |
от 16 до 250 мбар (Офл 160 мм), от 400 мбар до 40 бар (Оф„ 100 мм) |
±1.6 (±1,0 - опция) |
от минус 20 до плюс 60 от минус 20 до плюс 80 (с поликарбонатным стеклом) |
до 100 (до 200 - опция) |
±0,8 |
|
PGT43HP.160 |
160 | |||||
|
PGS43.100 |
100 |
от 25 до 250 мбар (ОфЛ 160 мм), от 400 мбар до 25 бар (Оф„ 100 мм) |
±1,6 (±1,0; ±2,5 - опция) |
от минус 20 до плюс 60 |
до 100 (до 200 - опция) Z |
±0,8 |
|
PGS43.160 |
160 | |||||
|
4Х2.Х6.1Х0-8ХХ 432.56.1Х0-8ХХ 432.36.1Х0-8ХХ 452.56.1Х0-8ХХ 452.36.1Х0-8ХХ |
100. 160 |
от 25 до 250 мбар (ОфЛ 160 мм), от 400 мбар дс 40 бар (Офл 100 мм) |
±1,6 (±1,0; ±2,5-опция) |
от минус 20 до плюс 60 |
до 100 (до 200 - опция для 432.56.1Х0-8ХХ, 432.36.1Х0-8ХХ) |
±0,8 |
|
1 |
2 |
3 I |
4 I |
5 I |
6 |
7 I |
|
Серия 5 (абсолютное давление) | ||||||
|
516.11 |
80 |
от 16 до 1000 мбар |
±1,6 |
от минус 20 до плюс 60 |
ДО 70 |
±0,3 |
|
532.52 533.52 532.32 533.32 532.53 533.53 532.33 533.33 532.54 533.54 532.34 533.34 |
100, 160 |
от 25 мбар до 25 бар |
±1,0 ±1,6 ±2,5 |
от минус 20 до плюс 60 от минус 40 до плюс 60 (с силиконовым маслом) |
до 100 (до 200 - опция) |
±0,8 |
|
562.52 563.52 562.32 _563.32 562.53 563.53 562.33 563.33 _ 562.54 563.54 562.34 563.34 |
100, 160 |
от 25 мбар до 25 бар |
±1,0 ±1.6 ±2,5 |
от минус 20 до плюс 60 от минус 40 до плюс 60 (с силиконовым маслом) |
до 100 |
±0,8 |
|
APGT43.100 APGT43.160 |
100 160 |
от 25 мбар до 25 бар |
±2,5 |
от минус 20 до плюс 60 от минус 20 до плюс 80 (с поликарбонатным стеклом) |
до 100 (до 200 - опция) |
±0,8 |
|
532.5Х.1Х0-8ХХ: 532.52.1Х0-8ХХ 532.53.1Х0-8ХХ 532 54.1 Х0-8ХХ |
100, 160 |
от 25 мбар до 25 бар |
±1,0 ±1,6 ±2,5 |
от минус 20 до плюс 60 от минус 40 до плюс 60 (с силиконовым маслом) |
до 100 |
±0,8 |
|
533 5Х.1Х0-8ХХ: 533.52.1Х0-8ХХ 533.53.1Х0-8ХХ 533.54 1Х0-8ХХ |
100, 160 |
от 25 мбар до 25 бар |
±1.0 ±1,6 ±2,5 |
от минус 20 до плюс 60 от минус 40 до плюс 60 (с силиконовым маслом) |
до 100 (до 200 - опция) |
±0,8 |
|
532.3Х 1Х0-8ХХ: 532.32.1Х0-8ХХ 532.33.1Х0-8ХХ 532.34.1Х0-8ХХ |
100, 160 |
от 25 мбар до 25 бар |
±1,0 ±1,6 ±2,5 |
от минус 20 до плюс 60 от минус 40 до плюс 60 (с силиконовым маслом) |
до 100 (до 200 - опция) |
±0,8 |
|
533.3Х.1Х0-8ХХ: 533.32.1Х0-8ХХ 533.33.1Х0-8ХХ 533.34.1Х0-8ХХ |
100, 160 |
от 25 мбар до 25 бар |
±1,0 ±1.6 ±2,5 |
от минус 20 до плюс 60 от минус 40 до плюс 60 (с силиконовым маслом) |
до 100 (до 200 - опция) |
±0,8 |
|
562.5Х 1Х0-8ХХ: 562.52.1Х0-8ХХ 562.53.1Х0-8ХХ 562.54.1Х0-8ХХ |
100, 160 |
от 25 мбар до 25 бар |
±1.0 ±1.6 ±2.5 |
от минус 20 до плюс 60 от минус 40 до плюс 60 (с силиконовым маслом) |
до 100 |
±0,8 |
|
563.5Х.1Х0-8ХХ: 563.52.1Х0-8ХХ 563.53.1Х0-8ХХ 563.54.1Х0-8ХХ |
100, 160 |
от 25 мбар до 25 бар |
±1,0 ±1.6 ±2,5 |
от минус 20 до плюс 60 от минус 40 до плюс 60 (с силиконовым маслом) |
до 100 |
±0,8 |
|
562.3Х.1Х0-8ХХ: 562.32.1Х0-8ХХ 562.33.1Х0-8ХХ 562.34.1Х0-8ХХ |
100, 160 |
от 25 мбар до 25 бар |
±1,0 ±1,6 ±2,5 |
от минус 20 до плюс 60 от минус 40 до плюс 60 (с силиконовым маслом) |
до 100 |
±0,8 |
|
563.3Х.1Х0-8ХХ: 563.32.1Х0-8ХХ 563.33.1Х0-8ХХ 563.34.1Х0-8ХХ |
100, 160 |
от 25 мбар до 25 бар |
±1,0 ±1,6 ±2,5 |
от минус 20 до плюс 60 от минус 40 до плюс 60 (с силиконовым маслом) |
до 100 |
±0,8 |
|
Серия 6 (избыточное и вакуумметрическое давление) | ||||||
|
610.20 630.20 |
160 |
от 10 до 600 мбар |
±0.6 |
от минус 20 до плюс 60 |
до 60 |
±0,6 |
|
611.10 631.10 |
50 63 |
от 60 до 600 мбар |
±1,6 |
от минус 20 до плюс 60 |
до 100 |
±0,6 |
|
от 25 до 600 мбар | ||||||
|
611.16 631.16 |
68 |
от 25 до 600 мбар |
±1,6 |
от минус 20 до плюс 60 |
до 60 |
±0,6 |
|
611 13 |
50. 63 |
от 60 до 1000 мбар |
±2,5 (±1,6 - опция) |
от минус 20 до плюс 60 |
до 60 |
±0,6 |
|
612.20 |
63 100 160 |
от 25 до 600 мбар от 10 до 600 мбар от 6 до 600 мбар |
±1.6 |
от минус 20 до плюс 60 |
до 100 до 80 до 80 |
I Z' \ ±0.6 |
|
632.50 633.50 |
63 |
от 40 до 600 мбар |
±1.6 (±1,0-опция) |
от минус 20 до плюс 60 |
до 100 |
±0,6 у |
|
100 |
от 16 до 600 мбар | |||||
|
160 |
от 2,5 до 600 мбар | |||||
|
632.34 612.34 |
115 |
от 25 до 600 мбар |
±2,5 |
от минус 20 до плюс 60 |
до 100 |
±0,6 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
614.11 |
72*72” |
от 25 до 600 мбар |
±1,6 |
от минус 20 до плюс 60 |
до 100 |
±0,6 |
|
96x96” |
от 10 до 600 мбар | |||||
|
634.11 |
72x72” |
от 40 до 600 мбар | ||||
|
96x96” |
от 40 до 600 мбар | |||||
|
PGT63HP.100 |
100 |
от 2,5 до 100 мбар |
±1,6 |
от минус 20 до плюс 60 |
до 100 |
±0,6 |
|
PGT63HP.160 |
160 | |||||
|
632.51 |
100, 160 |
от 2,5 до 100 мбар |
±1,6 (±1.0; ±0,6-опция) |
от минус 20 до плюс 60 |
до 100 |
±0,6 |
|
632.51.100-8ХХ |
100 |
от 2,5 до 100 мбар |
±1.6 (±1.0; ±0,6-опция) |
от минус 20 до плюс 60 |
до 100 |
±0,6 |
|
632.51.160-8ХХ |
160 | |||||
|
* Манометры серий 1, 2, 4 изготавливают, в зависимости от заказа, с нижними пределами измерений от -1 до 0 бар. Манометры серии 5 имеют нижний предел измерений абсолютного давления 0 бар. Манометры серии 6 изготавливают, в зависимости от заказа, с нижними пределами измерений от -X до 0 мбар, где X - значения давления, аналогичные верхним пределам измерений избыточного давления соответствующей модели. * * Пределы допускаемой основной абсолютной погрешности: ±0,08 бар для pms 4 бар; ±0,16 бар для 4 бар < рт < 10 бар; ±0,25 бар для рт> 10 бар, где Pm - измеряемое давление. * ** Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающей среды от 20 °C: ±0,1 % от 4 бар для рт 2 4 бар; ±0,05 % от 10 бар для 4 бар < pm s 10 бар; ±0,05 % от диапазона измерений для рт > 10 бар, где рт - измеренное давление. * “ Указанные модели не имеют исполнений с вакуумметрическим давлением. ” Цифровой выходной сигнал по интерфейсу USB 2.0, виртуальный СОМ-порт. ” Прямоугольный корпус. Примечания: 1 Для манометров с выходным аналоговым сигналом (моделей PGTxx, APGTxx) диапазоны выходного сигнала силы постоянного тока: 4-20 мА; 0-20 мА; напряжения постоянного тока: 0-20 В; 0-10 В; 0,5-2,5 В; 0,5-3,5 В; 0,5-4,5 В (в зависимости от модели манометров). Пределы допускаемой приведённой погрешности выходного аналогового сигнала ±1,0 %. 2 Для манометров с сигнализирующим устройством (моделей PGSxx, -8хх) пределы допускаемой погрешности срабатывания сигнализирующего устройства равны ±1,5 предела допускаемой основной приведённой погрешности. Для манометров с магнитным поджатием контактов (модель контактов 821.XXX) пределы допускаемой дополнительной погрешности срабатывания контакта при замыкании (размыкании) равны ±5 % от верхнего предела диапазона измерений давления. 3 Офл-диаметр фланца. | ||||||
Таблица 3 - IVIанометры 100.Ох, 100.1х (с термометром биметаллическим)
|
Обозначение модели манометра |
Номинальный диаметр, мм |
Верхний предел диапазона измерений избыточного давления, бар |
Пределы допускаемой приведённой погрешности при измерении давления, % от диапазона измерений |
Верхний предел диапазона измерений температуры, °C |
Пределы допускаемой абсолютной погрешности при измерении температуры, °C |
Диапазон температуры окружающей среды, °C |
Температура измеряемой среды, °C |
|
100.01 100.02, 100.10 100.12 |
63. 80 |
от 1 до 16 бар |
±2.5 |
от 100 до 150 |
±2,5 |
от 5 до 55 |
до 150 |
|
Примечание - Длина погружаемой части термометра не менее 50 мм. | |||||||
Та блица 4 - Манометры PG43SA-X
|
Обозначение модели манометра |
Номинальный диаметр корпуса, мм |
Диапазон измерений избыточного, вакуумметриче-ского давления, бар |
Пределы допускаемой основной приведённой погрешности, % от диапазона измерений |
Диапазон температуры окружающей среды. °C |
Диапазон температуры измеряемой среды. °C |
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающей среды от 20 °C, % от диапазона измерений / ЮК |
|
PG43SA-C |
63 |
от 0 до 3 от 0 до 5 от 0 до 10 от -1 до +2 от -1 до +4 от -1 до +9 |
±2,5 |
от минус 20 до плюс 60 |
от минус 20 до плюс 150 |
±0,8 |
|
PG43SA-D |
100 |
от 0 до 2,5 от 0 до 4 от 0 до 6 от 0 до 10 от О до 16 от -1 до +1,5 от -1 до +3 от -1 до +5 от -1 до +9 от -1 до +15 |
±1.6 |
от минус 20 до плюс 60 |
от минус 30 до плюс 150 |
±0,5 |
|
PG43SA-S |
100 |
от 0 до 1,6 от 0 до 2,5 от 0 д о 4 от 0 до от 0 до 10 от 0 до 16 от -1 до +0,6 от -1 до +1.5 от -1 до +3 от -1 до +5 от -1 до +9 от -1 до +15 |
±1,6 |
от минус 20 до плюс 60 |
от минус 20 до плюс 150 |
±0,5 |
Таблица 5 - Манометры DSSxxx
|
Обозначение модели манометра |
Номинальный диаметр корпуса, мм |
Диапазон измерений избыточного, вакуум-метрического давления, бар |
Пределы допускаемой приведённой погрешности, % от диапазона измерений |
Диапазон температуры окружающей среды, °C |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от 20 °C |
Диапазон температуры измеряемой среды, °C |
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры измеряемой среды от 20 °C | ||
|
DSS22F |
100 |
от 0 до 1 от Одо 1,6 |
±1.0 |
от 10 до 40 |
±3 мбар /ЮК (для DN 114")* ±6 мбар/10 К (для DN 2")’ |
от 10 до 80 |
±1 мбар /10 К | ||
|
от 0 до 2,5 от 0 до 4 | |||||||||
|
от 0 до 6 | |||||||||
|
от 0 до 10 от 0 до 16 от 0 до 25 | |||||||||
|
от -1 до +5 | |||||||||
|
от -1 до +9 | |||||||||
|
от -1 до +10 | |||||||||
|
DSS18F |
100 |
от 0 до 1 |
±1.0 |
от 10 до 40 |
±2 мбар/ 10 К (для DN 50)* |
- |
±9 мбар/ 10 К (для DN 40)* |
от 10 до 80 |
±12 мбар /ЮК (для DN 25)* ±7 мбар /ЮК (для DN 40)* ±3 мбар /ЮК (для DN 50)* |
|
от 0 до 1,6 | |||||||||
|
от 0 до 2,5 | |||||||||
|
от 0 д о 4 от 0 до 6 |
±12 мбар /10 К (для DN 50)* | ||||||||
|
±48 мбар/ 10 К (для DN 25)* | |||||||||
|
от 0 до 10 от 0 до 16 | |||||||||
|
от 0 до 25 | |||||||||
|
от -1 до +5 | |||||||||
|
от -1 до +9 от -1 до +10 | |||||||||
|
DSS10M DSS34M |
100 |
от 0 до 1 |
±1,0 |
от 10 до 40 |
±3 мбар /ЮК |
от -10 до +150 |
±3 мбар /ЮК (нерж, сталь)** ±1 мбар/10 К (Хастеллой)** | ||
|
от Одо 1,6 | |||||||||
|
от Одо 2.5 | |||||||||
|
от 0 до 4 |
±16 мбар /ЮК (нерж, сталь)** ±14 мбар /ЮК (Хастеллой)** | ||||||||
|
от 0 до 6 | |||||||||
|
от 0 до 10 | |||||||||
|
от 0 до 16 | |||||||||
|
от 0 до 25 | |||||||||
|
от 0 до 40 | |||||||||
|
от 0 до 60 | |||||||||
|
от -1 до +5 | |||||||||
|
от -1 до +9 | |||||||||
|
от -1 до +10 | |||||||||
|
DSS27M |
100 |
от 0 до 1 |
±1,0 |
от 10 до 40 |
±9 мбар /ЮК (для DN 50)’ ±9 мбар /ЮК (для 2")* ±1 мбар /ЮК (для 3")* ±1 мбар /ЮК (для DN 80)* |
от -10 до +150 |
±2 мбар /ЮК (для DN 50)* ±2 мбар /ЮК (для 2")* ±1 мбар /10 К (для 3")* ±1 мбар/10 К (для DN 80)* | ||
|
от 0 до 1,6 от 0 до 2,5 | |||||||||
|
от 0 до 4 | |||||||||
|
от 0 до 6 | |||||||||
|
от 0 до 10 | |||||||||
|
от 0 до 16 от 0 до 25 | |||||||||
|
от 0 до 40 | |||||||||
|
от -1 до +5 от -1 до +9 | |||||||||
|
от-1 до +10 | |||||||||
* В зависимости от номинального размера фланца (см. техническую документацию фирмы-изготовителя).
** В зависимости от применяемого материала, контактирующего с измеряемой средой (см. техническую документацию фирмы-изготовителя).
Знак утверждения типа
Знак Утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входят:
- манометр (серия, модель, диаметр, диапазон измерений в соответствии с заказом);
- паспорт (для DSSxxx - по заказу);
- руководство по эксплуатации;
- упаковка;
- Методика поверки МРБ МП.2411-2014.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "WIKA Alexander Wiegand SE & Co.KG", Германия;
СТБ 8056-2015 Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапороме-ры показывающие и самопишущие. Методика поверки.
Поверка манометров - по СТБ 8056-2015. Поверка манометров с выходным аналоговым сигналом моделей PGTxx, APGTxx; манометров с сигнализирующим устройством моделей PGSxx, -8хх; манометров 100.Ох, 100.1х с термометром биметаллическим - по МРБ МП.2411-2014.
Заключение
Манометры, вакуумметры, мановакуумметры серий 1, 2, 4, 5, 6 соответствуют требованиям технической документации фирмы "WIKA Alexander Wiegand SE & Co.KG", Германия.
Манометры соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационные номера деклараций о соответствии ТС N RU Д-ОЕ.АУ14.В.18855 от 23.01.2015; ТС N RU fl-DE.A301.B.00811 от 31.03.2016; ЕАЭС № RU Д-ОЕ.МОЮ.В.04796 от 24.01.2018); ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» (регистрационные номера сертификатов соответствия № ТС RU С-ОЕ.ГБ08.В.00947 от 20.04.2015; № ТС RU C-DE.AB72.B.01709 от 25.09.2015).
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
г. Минск, Старовиленский тракт, 93, тел. 378-98-13
Другие Манометры
