Манометры, мановакуумметры, вакуумметры, напоромеры, тягонапоромеры, тягомеры серии R, P, D, K
| Номер в ГРСИ РФ: | РБ 03 04 5549 14 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | "ARMANO Messtechnik GmbH", Германия |
Манометры, мановакуумметры, вакуумметры, напоромеры, тягонапоромеры, тягомеры серии R, Р, D, К (далее по тексту - манометры) предназначены для измерения избыточного, вакуумметрического и дифференциального давления жидких и газообразных сред, а также, в зависимости от моделей манометров, для управления внешними электрическими цепями от сигнализирующего устройства.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 5549 14 |
| Наименование | Манометры, мановакуумметры, вакуумметры, напоромеры, тягонапоромеры, тягомеры серии R, P, D, K |
| Год регистрации | 2014 |
| Номер сертификата | 12070 |
| Дата регистрации | 2018-10-30 |
| Срок действия | 2019-10-30 |
| Получатель сертификата | фирма "ARMANO Messtechnik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "ARMANO Messtechnik GmbH"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2454-2014 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 04 5549 14 [2019-05-21]
rb-03-04-5549-14_2019-05-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 5549 14 [2015-08-31]
rb-03-04-5549-14_2015-08-31.pdf
|
Скачать |
Описание типа
Назначение
Манометры, мановакуумметры, вакуумметры, напоромеры, тягонапоромеры, тягомеры серии R, Р, D, К (далее по тексту - манометры) предназначены для измерения избыточного, вакуумметрического и дифференциального давления жидких и газообразных сред, а также, в зависимости от моделей манометров, для управления внешними электрическими цепями от сигнализирующего устройства.
Область применения - различные области хозяйственной деятельности.
Описание
Принцип действия манометров основан на преобразовании давления через деформацию упругого чувствительного элемента, с одной стороны прикреплённого к штуцеру для присоединения к месту отбора давления, а с другой - связанного с помощью тяги с механизмом, на оси которого закреплена показывающая стрелка, в поворот показывающей стрелки на угол, пропорциональный измеряемому давлению.
Манометры конструктивно состоят из цилиндрического или квадратного корпуса с циферблатом, закрытым предохранительным стеклом, и штуцера в нижней или задней части. Корпуса изготавливаются из нержавеющей стали, стали с покрытием, а также полиамида. Чувствительный элемент (в зависимости от модели манометров - трубка Бурдона, плоская мембрана или мембранная коробка) изготавливается из бронзы, стали, нержавеющей стали, бериллиевой бронзы, монеля, железоникелевого сплава.
Для обеспечения надёжности измерений и визуального наблюдения в условиях повышенных вибраций и пульсаций предусмотрено заполнение корпуса глицерином или силиконом. Номинальные размеры корпусов от 40 до 250 мм.
Манометры могут изготавливаться со встроенным сигнализирующим устройством (далее - СУ) различных типов (приведены в таблицах 4, 5), а также со встроенным преобразователем давления DMU (приведены в таблице 3).
Внешний вид манометров представлен на рисунке 1. Внешний вид исполнений манометров с сигнализирующим устройством и со всторенным преобразователем давления DMU представлен на рисунке 2.
Знак поверки (клеймо-наклейка или поверительное клеймо) наносится на предохранительное стекло или боковую стенку манометра.
Гт
I соелсти ичмяпдмий I

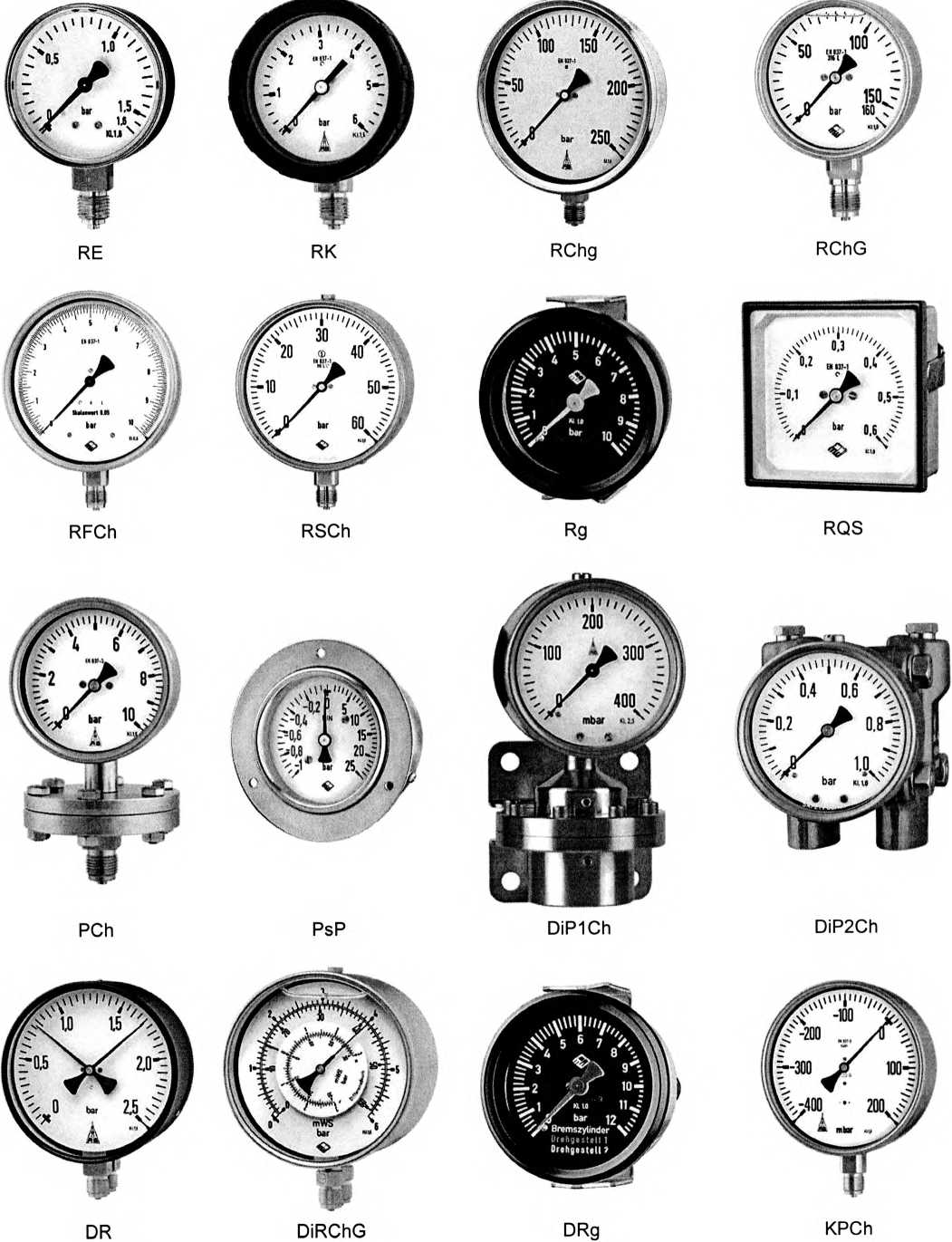

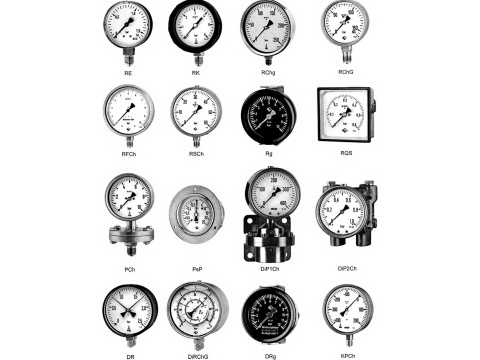

Рисунок 1 - Внешний вид манометров, мановакуумметров, вакуумметров, напоромеров, тягонапоромеров, тягомеров серии R, Р, D, К
Тип М
Тип R
Тип М (в манометре с пластиковым корпусом)

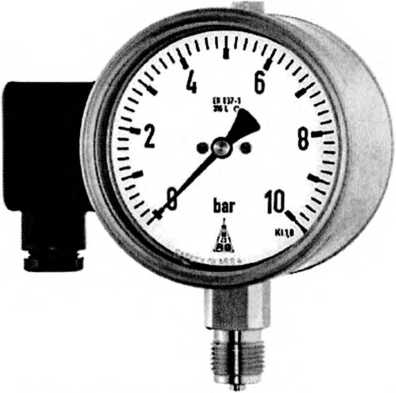

Манометр со всторенным преобразователем давления DMU

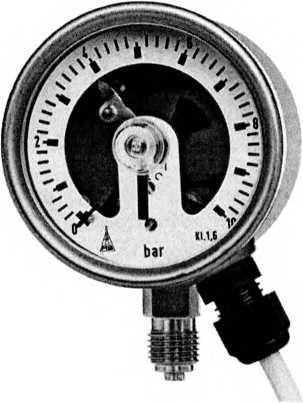

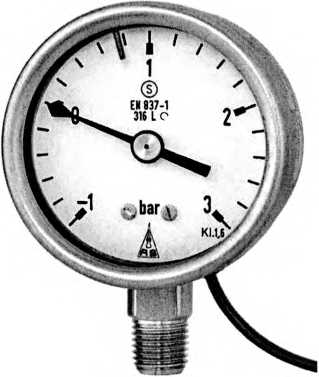

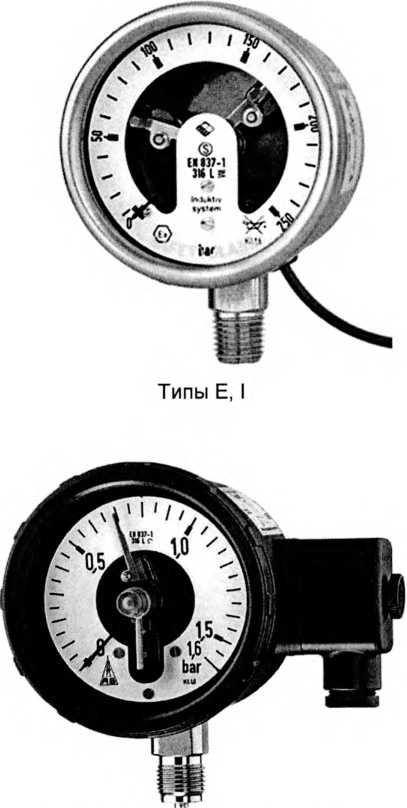

Рисунок 2 - Внешний вид исполнений манометров с сигнализирующим устройством и всторенным преобразователем давления
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1-6.
Таблица 1
|
Вид измеряемого давления |
Диапазоны измерений, бар, для манометров серии (модели) | ||
|
R |
Р |
D (DR-, DiR-, DiP) | |
|
Вакуумметрическое давление |
ОТ -0,6 ДО 0 |
от -0,6 до 0 |
— |
|
от -1 до 0 |
от -1 до 0 |
— | |
|
Вакуумметрическое и избыточное давление |
от -1 до +0,6 |
от -1 до +0,6 |
от -1 до +0,6 |
|
от -1 до +1,5 |
от -1 до +1,5 |
от -1 до +1,5 | |
|
от -1 до +3 |
от -1 до +3 |
от -1 до +3 | |
|
от -1 до +5 |
от -1 до +5 |
от -1 до +5 | |
|
от -1 до +9 |
от -1 до +9 |
от -1 до +9 | |
|
от-1 до +15 |
от -1 до +15 |
от-1 до +15 | |
|
от -1 до +241) |
от -1 до +254) |
— | |
|
Избыточное давление |
от 0,2 до 11} |
— |
— |
|
от 0 до 0,6 |
от 0 до 0,6 |
от 0 до 0,6 | |
|
от 0 до 1 |
от 0 до 1 |
от 0 до 1 | |
|
от 0 до 1,6 |
от 0 до 1,6 |
от 0 до 1,6 | |
|
от 0 до 2,5 |
от 0 до 2,5 |
от 0 до 2,5 | |
|
от 0 до 4 |
от 0 до 4 |
от 0 до 4 | |
|
от 0 до 6 |
от 0 до 6 |
от 0 до 6 | |
|
от 0 до 10 |
от 0 до 10 |
от 0 до 10 | |
|
от 0 до 16 |
от 0 до 16 |
от 0 до 16 | |
|
от 0 до 25 |
от 0 до 25 |
от 0 до 25 | |
|
от 0 до 40 |
от 0 до 40 |
от 0 до 40 | |
|
от 0 до 60 |
— |
от 0 до 60 | |
|
от 0 до 100 |
— |
от 0 до 100 | |
|
от 0 до 160 |
— |
от 0 до 160 | |
|
от 0 до 250 |
— |
от 0 до 250 | |
|
от 0 до 400 |
— |
от 0 до 400 | |
|
от 0 до 600 |
— |
от 0 до 600 | |
|
от 0 до 1000 |
— |
— | |
|
от Одо 16003) |
— |
— | |
|
от 0 до 25002,3) |
— |
— | |
|
Примечания: 1> Специальное исполнение, по запросу. 2> Только для моделей RSCh, RSChG. 3) Кроме моделей с номинальными размерами корпуса 40, 50, 63, 80 мм. 4) Только для модели PsP 80. | |||
|
Серия(модель) |
Диапазоны измерений, мбар | ||
|
Избыточное давление |
Вакуумметрическое и избыточное давление |
Вакуумметрическое давление | |
|
D (DiKPCh), К |
от 0 до 2,5 |
от-1 до +1,5 |
от - 2,5 до 0 |
|
от-1,5 до +1 | |||
|
от 0 до 4 |
от-1,5 до +2,5 |
от - 4 до 0 | |
|
от -2,5 до +1,5 | |||
|
от 0 до 6 |
от -2 до +4 |
от - 6 до 0 | |
|
от -4 до +2 | |||
|
Р*, D (DiKPCh), К |
от 0 до 10 |
от -4 до +6 |
от - 10 до 0 |
|
от -6 до +4 | |||
|
от 0 до 16 |
от-6 до +10 |
от - 16 до 0 | |
|
от -10 до +6 | |||
|
Р*, D (DiP-, DiKPCh), К |
от 0 до 25 |
от -10 до +15 |
от - 25 до 0 |
|
от -15 до +10 | |||
|
от 0 до 40 |
от -15 до +25 |
от - 40 до 0 | |
|
от-25 до +15 | |||
|
от 0 до 60 |
от -20 до +40 |
от - 60 до 0 | |
|
от -40 до +20 | |||
|
от 0 до 100 |
от -40 до +60 |
от - 100 до 0 | |
|
от -60 до +40 | |||
|
от 0 до 160 |
от -60 до +100 |
от - 160 до 0 | |
|
от -100 до +60 | |||
|
от 0 до 250 |
от -100 до +150 |
от - 250 до 0 | |
|
от -150 до 100 | |||
|
от 0 до 400 |
от -150 до +250 |
от - 400 до 0 | |
|
от -250 до +150 | |||
|
D (DiKPCh), К |
от 0 до 600 |
от -200 до +400 |
от -600 до 0 |
|
от -400 до +200 | |||
|
* Кроме модели PsP. | |||
|
Модель1’ |
Номинальный размер корпуса, мм |
Верхние пределы измерений, бар |
Пределы допускаемой приведённой погрешности2’, % от диапазона измерений (ДИ) |
Степень защиты, обеспечиваемая оболочками, по EN 60529 (ГОСТ 14254) |
|
1 |
2 |
3 серия F |
4 |
5___________ |
|
RE |
40, 50 |
от 1 до 4003) |
±1,6 |
IP32 |
|
63 |
от 0,6 до 6003) |
±1,6; ±2,5 для диапазона измерений от 0 до 600 бар |
IP32 | |
|
100 |
от 0,6 до 6003) |
±1,6 |
IP32 | |
|
Rg |
60 |
ДИ от 0 до 6, от 0 до 10, от 0 до 12 |
±1,6 |
1Р5413) |
|
RgG |
63 |
от 1 до 6003) |
±1,6 |
IP65 |
|
RCh |
100, 160, 250 |
от 0,6 до 16004) 6)'9) |
±1,0 |
IP54 |
|
RChG, RCh(G) |
100 |
от 0,6 до 16004)’6) 9) |
±1,0 |
1Р6511) |
|
160 |
IP65; IP54 для диапазонов измерений < 2,5 бар | |||
|
RCh, RChG, RCh(G) |
40 |
от 1 до 6004,'6)9) |
±1,6, ±2,5 для диапазонов измерений от 0 до 600 бар и от 0 до 1000 бар |
IP54; IР6511 ’ для модели RChG только с закрытой заглушкой Blow-out |
|
63 |
от 0,6 до 10004)’6) 9) | |||
|
RChOe |
63 |
от 1 до 10004)6)9) |
±1,6 |
IP65 |
|
100 |
от 1 до 16004)6)9) |
±1,0 | ||
|
160 |
IP65; IP54 для диапазонов измерений < 2,5 бар | |||
|
RChg, RChgG, RChg(G) |
50 |
от 1 до 6004) 6) Э) |
±1,6; ±2,5 для диапазонов измерений от 0 до 600 бар |
IP54; IP6511’ для модели RChgG только с закрытой заглушкой Blow-out |
|
63 |
от 0,6 до 10004)'6)'9) |
±1,6; ±2,5 для диапазонов измерений от 0 до 600 бар и от 0 до 1000 бар | ||
|
80 |
от 0,6 до 10004)'6)'9) |
±1,0; ±1,6 для диапазонов измерений от 0 до 600 бар и от 0 до 1000 бар |
IP5413’; IP6511’ для модели RChgG только с закрытой заглушкой Blow-out | |
|
100, 125 |
от 0,6 до 16004) 6) 9) |
±1,0 |
IP5413’; 1Р6511,для модели RChgG | |
|
160 |
IP54; IP65 для диапазонов измерений £ 2,5 бар модели RChgG | |||
|
RChgOe |
100 |
от 1 до 16004)'6,9) |
±1,0 |
IP65 |
|
RK, RKG, RK(G), RKOe |
63 |
от 0,6 до 10004)-6) 9) |
±1,6; ±2,5 для диапазонов измерений от 0 до 600 бар и от 0 до 1000 бар |
1Р6511); IP54 для модели RK |
|
100 |
от 0,6 до 16004)'5)’6)'9) |
±1,0 |
IP54; IР6511 ’ для модели RKG только с закрытой заглушкой Blow-out | |
|
RSK, RSKG, RSK(G) |
100 |
от 0,6 до 16004) 6) э) |
±1,0 |
1Р6511); IP54 для модели RSK |
|
RPG, RPGG, RPG(G) |
129 |
от 0,6 до 16004)’6) 9) |
±1,0 |
IP65 |
|
RQB, RQS |
96 х 96, 144 X144 |
от 0,6 до 10003)'4)’6)'7)’9) |
±1,0 |
IP43 |
|
RSCh, RSChG, RSCh(G), RSChOe |
63 |
от 0,6 до 10004)’6) э) |
±1,6; ±2,5 для диапазонов измерений от 0 до 600 бар и от 0 до 1000 бар |
1Р6511); 1Р54дяя,модели RSCh |
|
100, 16010) |
от 0,6 до 16005) 6) 9) |
±1,0 |
/ Л
[Государственный реестр] I
средств измерений ) ]
|
1 |
2 |
3 |
4 |
5 |
|
RCaiCh |
160 |
от 0,6 до 166)'8) |
±1,0 |
IP54 |
|
RFB, RFCh |
10012), 160, 250 |
от 0,6 до 16003)'4)'6)'9) |
±0,68) |
IP54 |
|
RFBG, RFChG |
10012), 160 |
от 2,5 до 16003) 4)-6) 9) |
IP65 | |
|
RFSCh, |
10012), 160 |
от 0,6 до 16003)'4,'6,'9) |
±0,68) |
IP54 |
|
RFSChG |
от 2,5 до 16003)'4) 6)'9) |
IP65 | ||
|
серия P | ||||
|
PCh |
100, 160, 25012) |
от 10 мбар до 40 бар3)'4)'9) |
±1,68; ±2,5 при исполнении с защитной плёнкой и для модели PChG с диапазоном измерений 2 250 мбар |
IP54 |
|
PChG, PChOe |
100, 160 |
от 40 мбар до 40 бар3),4),9) |
IP65 | |
|
PK, PSK |
100 |
от 10 мбар до 40 бар3),4),9) |
±1,68\ ±2,5 при исполнении с защитной плёнкой и для модели PKG с диапазоном измерений £ 250 мбар |
IP54 |
|
PKG, PKOe PSKG |
от 160 мбар до 40 бар3),4),9) |
IP65 | ||
|
PSCh |
100, 160 |
от 10 мбар до 40 бар3),4),9) |
±1,68\ ±2,5 при исполнении с защитной плёнкой и для модели PSChG с диапазоном измерений < 250 мбар |
IP54 |
|
PSChG, PSChOe |
от 160 мбар до 40 бар3),4),9) |
IP65 | ||
|
PsP |
60 8012), 10012> |
от 0,6 до 403),4) |
±1,6; ±2,5 при исполнении с защитной плёнкой |
IP43 |
|
80 |
ДИ от 0 до 25 бар, от минус 1 до плюс 25 бар |
±2,5 |
IP54 | |
|
серия D | ||||
|
DR, DiR, DRCh, DRChG, DiRCh, DiRChG |
100 |
от 0,6 до 6003) |
±1,6; пределы дополнительной погрешности, вызванной изменением температуры от номинального значения 20 °C ±0,4 % от ДИ/10 °C |
IP43 для модели DR, DiR; IP54 для моделей DRCh, DiRCh; IP65 для моделей DRChG, DiRChG |
|
160 |
от 1 до 6003) | |||
|
DRg |
60 |
ДИ от 0 до 6, от 0 до 10, от 0 до 12 |
IP5413) | |
|
DRChg |
80, 100 |
ДИ от 0 до 6, от 0 до 10 от 0 до 127) |
±1,5; пределы дополнительной погрешности, вызванной изменением температуры от номинального значения 20 °C ±0,4 % от ДИ/10 °C |
1Р5413) |
|
125 |
ДИ от 0 до 107) | |||
|
DiRZCh |
100, 160 |
от 1 до 6004) |
±1,6; пределы дополнительной погрешности, вызванной изменением температуры от номинального значения 20 °C ±0,4 % от ДИ/10 °C |
IP54 |
|
DiRZChG |
IP65 | |||
|
DiRZChOe |
160 |
IP65 | ||
|
DiPICh |
100 160 |
от 0,6 до 254) |
±1,6; пределы дополнительной погрешности, вызванной изменением температуры от номинального значения 20 °C ±0,3 % от ДИ/10 °C |
IP54 |
|
DiPIChG |
IP65 | |||
|
DiPIChOe |
от 40 мбар до 25 бар |
IP65 | ||
|
DiP2Ch |
100 160 |
от 25 мбар до 25 бар4) |
±2,5; пределы дополнительной погрешности, вызванной изменением температуры от номинального значения 20 °C ±0,6 % от ДИ/10 °C |
IP54 |
|
DiP2ChG |
IP65 | |||
|
DiP2ChOe |
IP65 | |||
|
DiKPCh |
100 160 |
от 2,5 до 400 мбар4) от 2,5 до 250 мбар4) до 600 мбар специальное исполнение |
±1,6; пределы дополнительной погрешности, вызванной изменением температуры от номинального значения 20 °C ±0,6 % от ДИ/10 °C | |
Il I1 ^дарственный peeefb II I средств измерений / \\ \ Республики / \\ \ Для докуими ■ */
|
1 |
2 |
3 |
4 |
5 |
|
серия К | ||||
|
KPCh |
63 |
от 25 до 600 мбар3),4),6) |
±1,6 |
IP54; IP44 для манометров с радиальным присоединением штуцера |
|
100, 160, 250 |
от 2,5 до 600 мбар3),4),6) |
±1,68) |
IP54 IP65 по запросу | |
|
KPChG |
63 |
от 100 до 600 мбар3),4),е) |
±1,6 | |
|
100, 160 |
±1,68) | |||
|
KPChg |
50 |
от 160 до 600 мбар3),4>,6) |
±1,6 |
IP54; IP44 для манометров с радиальным присоединением штуцера |
|
63 |
от 25 до 600 мбар3)'4>,6) | |||
|
80 |
от 2,5 до 600 мбар3),4),6) |
IP54; IP65 по запросу | ||
|
100, 160 |
±1,68) | |||
|
KPChgG |
63 |
от 100 до 600 мбар3),4),6) |
±1,6 | |
|
80 | ||||
|
100, 160 |
±1,68) | |||
|
KPChE |
63 |
от 25 до 600 мбар3),4),6) |
±1,6 |
IP32 |
Примечания:
1)Условные обозначения манометров:
R - манометры с трубкой Бурдона;
RF - контрольные манометры с трубкой Бурдона;
Р - манометры с горизонтальной плоской мембраной;
PsP - манометры с вертикальной плоской мембраной;
DR - двойные манометры с двумя трубками Бурдона и двумя стрелками;
DiR - дифференциальные манометры с двумя трубками Бурдона, с двумя стрелками и одной шкалой;
DiKP-дифференциальные манометры с мембранной коробкой;
КР - манометры с мембранной коробкой;
- Е - съёмное стекло без кольца;
- д - корпус с завальцованным кольцом;
- Ch - корпус из нержавеющей стали с байонетным кольцом;
- Chg -корпус из нержавеющей стали с завальцованным кольцом;
- К - корпус из полиамида с завинчивающимся кольцом;
- SK - корпус безопасного исполнения (с прочной разделительной стенкой);
- QB - квадратный корпус с широкой рамкой;
- QS - квадратный корпус с узкой рамкой;
- SCh - корпус безопасного исполнения (с прочной разделительной стенкой);
- В - корпус с байонетным кольцом из стали/чёрный;
- Cai - кессонный манометр;
- G - заполненное исполнение (стандартный наполнитель - глицерин);
- (G) -исполнение корпуса под заполнение;
- Ое - заполненное исполнение с дополнительным электрическим оборудованием, наполнитель - масло.
2) Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха (см. таблицу 6) от номинального значения 20°С должны быть:
±0,4 % от ДИ /10 °C - для серии R;
±0,8 % от ДИ /10 °C - для серии Р;
±0,6 % от ДИ /10 °C - для серии К.
3) Также соответствующие вакуум- и мановакуумметрические диапазоны измерений (см. таблицы 1, 2).
4) По спец, заказу другие диапазоны измерений и (или) специальные шкалы, например, двойная шкала
бар/МПа, цветные поля или сегменты, надписи на шкале, вакуумметрическая шкала и пр.
5> Диапазон от 0 до 2500 бар с присоединением на высокое давление.
6) Возможно исполнения для кислорода.
7) По запросу более высокие диапазоны измерений.
8) По запросу с меньшими пределами допускаемой приведённой погрешности.
9)
Могут поставляться с разделителями сред.
10) Возможно исполнение со всторенным преобразователем давления DMU (для RSCh, RSChOe) с
выходным аналоговым сигналом 4-20 мА, 0-20 мА, 0-10 В; пределы допускаемой приведённой погрешности преобразования давления ±0,5 % от ДИ.
1 ' Для манометров без наполнения корпуса исполнения -(G) - по запросу.
12> Номинальные размеры корпуса манометра по запросу.
13) Для манометров железнодорожных исполнений -Fz- требование распространяется только для передней панели.
— утаублин, Utj„. /
|
Тип СУ |
Модели манометров |
Номинальный размер корпуса (фланца), мм |
Единица измерений давления |
Минимальный ДИ при количестве контактов | |||
|
1 |
2 |
3 |
4 | ||||
|
S - электромеханический контакт |
RCh, RChOe, RChg, RChgOe, RSCh, RSChOe, RK, RQB, RQS |
63 |
бар |
* |
* |
— |
— |
|
100, 96x96 |
бар |
1 |
1,6 |
2,5 |
* | ||
|
160, 144 х 144 |
бар |
1 |
1,6 |
2,5 |
2,5 | ||
|
DiRZ |
160 |
бар |
1 |
1,6 |
* |
— | |
|
PCh, PChOe, PK, PKOe, PSCh, PSChOe |
100, фланец 0160 |
мбар |
60 |
100 |
160 |
160 | |
|
100, фланец 0100 |
бар |
0,6 |
0,6 |
0,6 |
0,6 | ||
|
160, фланец 0160 |
мбар |
60 |
100 |
160 |
160 | ||
|
160, фланец 0100 |
бар |
0,6 |
0,6 |
0,6 |
0,6 | ||
|
М - электромеханический контакт с магнитным поджатием |
RCh, RChOe, RChg, RChgOe, RSCh, RSChOe, RK, RQB, RQS |
63 |
бар |
2,5 |
4 |
— |
— |
|
100, 96x96 |
бар |
1,6 |
2,5 |
4 |
* | ||
|
160, 144 х 144 |
бар |
1,6 |
2,5 |
4 |
4 | ||
|
DiRZ |
160 |
бар |
1,6 |
4 |
* |
— | |
|
PCh, PChOe, PK, PKOe, PSCh, PSChOe |
100, фланец 0160 |
мбар |
100 |
160 |
250 |
250 | |
|
100, фланец 0100 |
бар |
0,6 |
0,6 |
2,5 |
2,5 | ||
|
160, фланец 0160 |
мбар |
100 |
160 |
250 |
250 | ||
|
160, фланец 0100 |
бар |
0,6 |
0,6 |
2,5 |
2,5 | ||
|
Е - электронный контакт |
RCh, RChOe, RChg, RChgOe, RSCh, RSChOe, RK, RQB, RQS |
63 |
бар |
2,5 |
4 |
— |
— |
|
100, 962 |
бар |
1 |
1,6 |
2,5 |
* | ||
|
160, 1442 |
бар |
1 |
1,6 |
2,5 |
* | ||
|
DiRZ |
160 |
бар |
1 |
1,6 |
* |
— | |
|
PCh, PChOe, PK, PKOe, PSCh, PSChOe |
фланец 0160 |
мбар |
60 |
60 |
60 |
★ | |
|
фланец 0100 |
бар |
0,6 |
0,6 |
0,6 |
* | ||
|
1 - электромеханический индуктивный контакт |
RCh, RChOe, RChg, RChgOe, RSCh, RSChOe, RK, RQB, RQS |
63 |
бар |
2,5 |
4 |
— |
— |
|
100, 96x96 |
бар |
1 |
1,6 |
2,5 |
* | ||
|
160, 144 х 144 |
бар |
1 |
1,6 |
2,5 |
* | ||
|
DiRZ |
160 |
бар |
1 |
1,6 |
* |
— | |
|
PCh, PChOe, PK, PKOe, PSCh, PSChOe |
фланец 0160 |
мбар |
60 |
60 |
60 |
* | |
|
фланец 0100 |
бар |
0,6 |
0,6 |
0,6 |
* | ||
|
Р-пневматический контакт |
RCh, RChOe, RSCh, RSChOe, RK, RQB, RQS |
100, 96x96 |
бар |
1 |
— |
— |
— |
|
160,144х144 |
бар |
1 |
1,6 |
— |
— | ||
|
PCh, PChOe, PK, PKOe, PSCh, PSChOe |
100, фланец 0160 |
мбар |
60 |
— |
— |
— | |
|
100, фланец 0100 |
бар |
0,6 |
— |
— |
— | ||
|
160, фланец 0160 |
мбар |
60 |
60 |
— |
— | ||
|
160, фланец 0100 |
бар |
0,6 |
0,6 |
— |
— | ||
|
R - герконовый контакт |
RSCh |
63 |
бар |
2,5 |
2,5 |
— |
— |
|
MS - микропереключатель |
RCh, RChOe, RSCh, RSChOe, RK, RQB, RQS |
100 |
бар |
2,5 |
* |
— |
— |
* По запросу.
Примечание - изготовление манометров моделей DiP- с СУ по запросу.
|
Тип СУ |
Номинальное значение напряжения питания(рабочего давления - тип Р) |
Погрешность срабатывания |
Вариация срабатывания |
Диапазон температуры рабочих условий, °C |
|
S |
230 В перем. / 24 В пост, тока |
1 ,5'УоСН |
Уосн |
от -20 до +70 |
|
м |
230 В перем, тока / 24 В пост, тока |
115'Уосн |
Уосн + (от 2 до 5) % от ДИ |
от -20 до +70 |
|
Е |
10-30 В пост, тока |
1,5'Уосн |
Уосн |
от -25 до +70 |
|
1 |
5-25 В пост, тока |
1.5’Уосн |
Уосн |
от -20 до +70** |
|
Р |
1,4 бар |
1,5'Уосн |
Уосн |
от -20 до +70 |
|
R |
75 В перем, тока / 50 В пост, тока |
1 ,5'Уосн |
2,5 % ОТ ДИ |
от -30 до +75 |
|
MS |
не более 250 В перем, тока |
1 >5 ’Уосн |
Уосн + (от 2 ДО 5) % от ДИ |
от -20 до +70 |
|
* Уосн - пределы допускаемой основной приведённой погрешности. ** Специальное исполнение: от - 40 °C до + 100 °C. | ||||
Таблица 6
|
Серия(модель) |
Исполнение корпусов манометров |
Диапазоны температуры окружающего воздуха, °C | |
|
рабочие условия* |
условия хранения и транспортирования | ||
|
R (все модели) |
незаполненные |
от -40 до +60** |
от -40 до +70 |
|
заполненные глицерином |
от -20 до +60*** |
от -20 до +70 | |
|
Р (кроме моделей PsP) |
незаполненные |
от - 40 до +100 |
от - 40 до +100 |
|
заполненные глицерином |
от - 20 до +70 |
от - 20 до +70 | |
|
Р(PsP) |
незаполненные |
от -20 до +60 |
от -40 до +70 |
|
D (DR, DiR, DRCh, DiRCh) |
незаполненные |
от -40 до +60 |
от -40 до +70 |
|
D (DRChG, DiRChG) |
заполненные глицерином |
от -20 до +60 |
от -20 до +70 |
|
D (DiRZCh) |
незаполненные |
от -40 до +60 |
от -40 до +70 |
|
D (DiRZChG) |
заполненные глицерином |
от -20 до +60 |
от -20 до +70 |
|
D (DRg, DRChg) |
незаполненные |
от -40 до +60 |
от -40 до +70 |
|
D (DiPICh, DiP2Ch, DiPIChG, DiP2ChG) |
незаполненные и заполненные |
от -20 до +80 |
от -20 до +80 |
|
К (все модели) |
незаполненные |
от -40 до +60 |
от —40 до +70 |
|
заполненные глицерином |
от -20 до +60*** |
от -20 до +70 | |
* При исполнении манометров с СУ нижний предел температуры окружающего воздуха ограничивается нижним пределом температуры применения конкретной контактной группы (см. таблицу 5).
** Для манометров специального исполнения: от -60 °C до +60 °C.
*** Для манометров специального исполнения с другим наполнением корпуса: от -40 °C до +60 °C.
Знак утверждения типа
Знак утверждения типа наносится методом штемпельной печати в паспорт манометра.
Комплектность
В комплект поставки манометров входят:
- манометр;
- паспорт;
- упаковка.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "ARMANO Messtechnik GmbH", Германия.
Поверка манометров, мановакуумметров, вакуумметров напоромеров, тягонапоромеров, тягомеров серии R, Р, D, К проводится по МРБ МП.2454-2014 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры серии R, Р, D, К; манометры, вакуумметры, мановакуумметры эталонные серии МО класса точности 0,4. Методика поверки».
Заключение
Манометры, мановакуумметры, вакуумметры, напоромеры, тягонапоромеры, тягомеры серии R, Р, D, К соответствуют требованиям технической документации фирмы "ARMANO Messtechnik GmbH", Германия.
Манометры соответствуют требованиям технических регламентов Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационные номера деклараций о соответствии: ЕАЭС N RU Д-ОЕ.БЛ08.В.00031/18 от 11.09.2018, ЕАЭС N RU Д-ОЕ.БЛ08.В.00285/18 от 01.11.2018), ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствии: ЕАЭС N RU Д-□Е.БЛ08.В.00032/18 от 11.09.2018) и ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификата соответствия ТС RU C-DE.AA87.B.00030/18 от 20.12.2018).
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. 220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Другие Манометры
