Манометры избыточного давления грузопоршневые серии PD
| Номер в ГРСИ РФ: | РБ 03 04 5550 14 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | "ARMANO Messtechnik GmbH", Германия |
Манометры избыточного давления грузопоршневые серии PD (далее по тексту - манометры) предназначены для создания и воспроизведения избыточного давления жидких и газообразных сред при применении в качестве эталонных средств измерений 1-го и 2-го разрядов при поверке и калибровке средств измерений избыточного давления: измерительных преобразователей (датчиков), эталонных и показывающих манометров, грузопоршневых манометров и других средств измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 5550 14 |
| Наименование | Манометры избыточного давления грузопоршневые серии PD |
| Год регистрации | 2014 |
| Номер сертификата | 12071 |
| Дата регистрации | 2018-10-30 |
| Срок действия | 2019-10-30 |
| Получатель сертификата | фирма "ARMANO Messtechnik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "ARMANO Messtechnik GmbH"
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2458-2014 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 04 5550 14 [2019-05-20]
rb-03-04-5550-14_2019-05-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 5550 14 [2015-08-31]
rb-03-04-5550-14_2015-08-31.pdf
|
Скачать |
Описание типа
Назначение
Манометры избыточного давления грузопоршневые серии PD (далее по тексту - манометры) предназначены для создания и воспроизведения избыточного давления жидких и газообразных сред при применении в качестве эталонных средств измерений 1-го и 2-го разрядов при поверке и калибровке средств измерений избыточного давления: измерительных преобразователей (датчиков), эталонных и показывающих манометров, грузопоршневых манометров и других средств измерений.
Область применения - поверочные и калибровочные лаборатории государственных метрологических служб, метрологических служб юридических лиц и промышленных предприятий, выпускающих и эксплуатирующих средства измерений давления.
Описание
Принцип действия манометров основан на уравновешивании сил, создаваемых, с одной стороны, измеряемым давлением, а с другой - грузами и поршнем, помещёнными в цилиндре. Величине измеряемого давления соответствует определённая масса грузов и поршня.
Манометры содержат измерительную поршневую систему (поршень - цилиндр) с устройством для наложения грузов (грузоприёмным устройством), набор грузов, устройства для создания давления и подключения поверяемых средств измерений.
Измеряемая среда - газ (модели PD 1, PD 6, PD 10, PD 25) или специальное масло (модели PD 60, PD 100, PD 600, PD 1000, PD 2500).

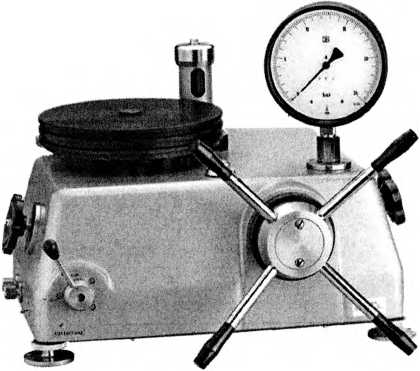

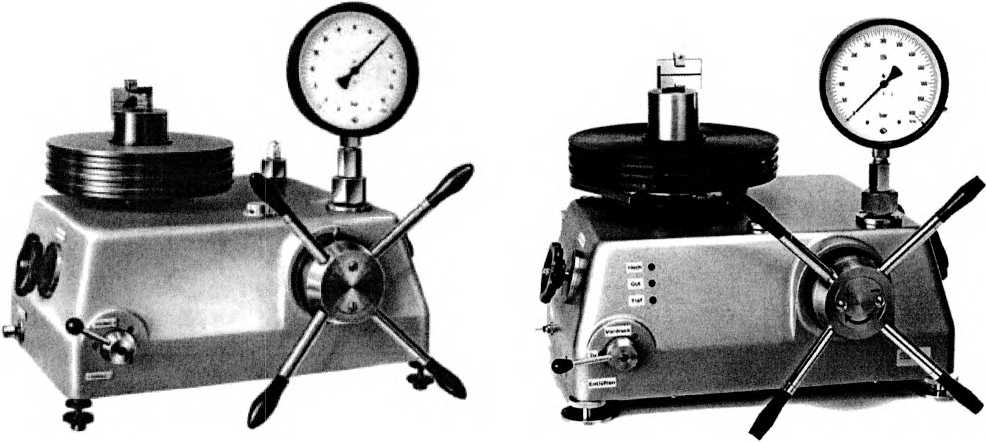

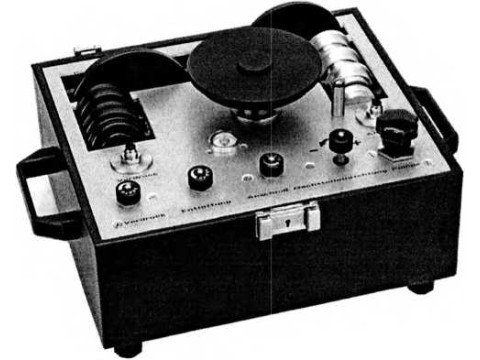

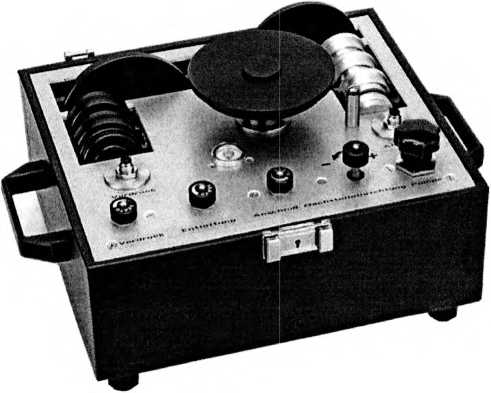

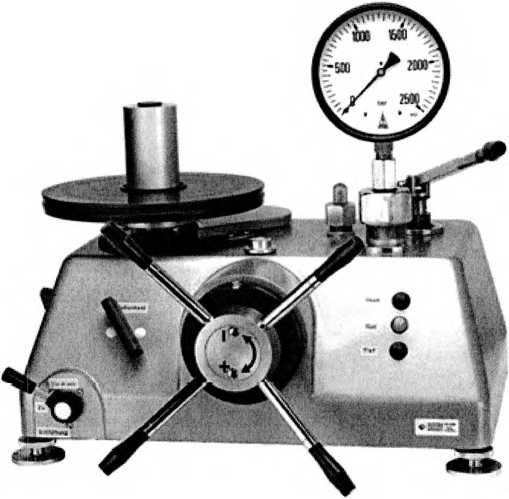

Внешний вид манометров представлен на рисунке 1.
Место нанесения знака поверки указано в приложении А.
PD 1
PD 6, PD 10, PD25
PD60, PD 100
PD 1000
PD 600,
PD 2500
Рисунок 1
- Внешний вид манометров избыточного давления грузопоршнев
шх серии PD
Государственный ж>и|
/
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1 - 9.
Таблица 1
|
Обозначение модели |
Верхний предел измерений, бар |
|
PD 1 |
1 |
|
PD6 |
6 |
|
PD 10 |
10 |
|
PD 25 |
25 |
|
PD 60 |
60 |
|
PD 100 |
100 |
|
PD 600 |
600 |
|
PD 1000 |
1000 |
|
PD 2500 |
2500 |
Таблица 2
|
Наименование параметра |
Значение параметра для манометров модели | ||||||||
|
PD1 |
PD6 |
PD10 |
PD25 |
PD60 |
PD100 |
PD600 |
PD1000 |
PD2500 | |
|
Верхний предел измерений, бар |
1 |
6 |
10 |
25 |
60 |
100 |
600 |
1000 |
2500 |
|
Нижний предел измерений, бар |
0,03 |
0,1 |
0,25 |
10 |
10 |
25 | |||
|
Номинальная площадь поршня, см2 |
2 |
1 2 |
1 |
0,5 |
0,05 |
0,02 | |||
Таблица 3
|
Наименование параметра |
Значение параметра для манометров модели | ||||||||
|
PD1 |
PD6 |
PD10 |
PD25 |
PD60 |
PD100 |
PD600 |
PD1000 |
PD2500 | |
|
Предельное рабочее давление, бар |
1,25 |
7,5 |
12,5 |
31,25 |
75 |
125 |
750 |
1250 |
3125 |
|
Среда, посредством которой давление передаётся поверяемому прибору |
газ |
жидкость (специальное масло) | |||||||
Таблица 4
|
Условия применения |
Температура окружающего воздуха, °C |
Относительная влажность окружающего воздуха, % |
|
нормальные |
20 ±2 |
до 80 |
|
рабочие |
от 15 до 30 | |
|
хранения |
от минус 25 до плюс 60 | |
|
транспортирования |
от минус 50 до плюс 70 |
Таблица 5
|
Модель манометра |
Рабочая среда |
Максимальная скорость опускания при нагрузке, соответствующей верхнему пределу измерений, мм/мин, для манометров класса точности | |
|
0,02 |
0,05 | ||
|
PD 1, PD6, PD 10 |
газ |
1,0 |
2,0 |
|
PD 10, PD 25 |
2,0 |
3,0 | |
|
PD 60 |
0,4 |
1,0 | |
|
PD 100, PD 600, PD 1000, PD 2500 |
жидкость |
1,5 |
1,5 |
I
Таблица 6
|
Модель манометра |
Минимальная продолжительность вращения при нагрузке 20 % от верхнего предела измерений, мин, для манометров класса точности | |
|
0,02 |
0,05 | |
|
PD 1, PD6, PD 10, PD25 |
3,0 |
2,0 |
|
PD 60 | ||
|
PD100, PD 600, PD 1000, PD 2500 |
5,0 |
3,0 |
Таблица 7
|
Номинальное значение приведённой площади поршня, см2 |
Пределы отклонения от номинального значения, % |
|
0,02 |
±1 |
|
0,05 | |
|
0,5 |
±0,8 |
|
1 |
±0,4 |
|
2 |
±0,2 |
Таблица 8
|
Модель манометра |
Давление, при котором определяют порог реагирования, бар |
Порог реагирования, г, для манометров класса точности | |
|
0,02 |
0,05 | ||
|
PD 1 |
0,1 |
0,004 |
0,01 |
|
PD6 |
0,6 |
0,020 |
0,05 |
|
PD 10 |
1,0 | ||
|
PD25 |
2,5 | ||
|
PD 60 |
6,0 |
0,100 |
0,25 |
|
PD 100 |
10,0 | ||
|
PD 600 |
60,0 | ||
|
PD 1000 |
100,0 | ||
|
PD 2500 |
250,0 | ||
Таблица 9
|
Класс точности манометра |
Коэффициент расчёта отклонений массы грузов и поршня с грузоприемным устройством от расчётных значений |
|
0,02 |
±1,5-10’5 |
|
0,05 |
±5-10’5 |
Знак утверждения типа
Знак утверждения типа наносится методом штемпельной печати в паспорт
манометра, а также на корпус.
Комплектность
В комплект поставки манометров входят:
- манометр
|
- 1 |
шт. |
|
- 1 |
шт. |
|
- 1 |
шт. |
|
- 1 |
шт. |
|
-5 |
шт. |
|
- 1 |
шт. |
- паспорт
- инструкция по эксплуатации
- канистра со специальным маслом (номинальный объём 1 л)
- специальные прокладки
- транспортная упаковка
Примечание - специальные принадлежности комплекта поставки для конкретной модели манометра уточнять по технической документации фирмы "ARMANO Messtechnik GmbH", Германид
Государственный рмЫ II п \ № измерения II \\ \ Республики Red. ■ / I
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "ARMANO Messtechnik GmbH", Германия.
МРБ МП.2458-2014 «Манометры избыточного давления грузопоршневые серии PD. Методика поверки».
Заключение
Манометры избыточного давления грузопоршневые серии PD соответствуют требованиям технической документации фирмы "ARMANO Messtechnik GmbH", Германия.
Манометры соответствуют требованиям технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационный номер декларации о соответствии: ЕАЭС N RU Д-□Е.БЛ08.В.00281/18 от 01.11.2018).
Межповерочный интервал: не более 24 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 24 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
