Манометры, мановакуумметры, вакуумметры эталонные серии МО
| Номер в ГРСИ РФ: | РБ 03 04 5548 14 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | "ARMANO Messtechnik GmbH", Германия |
Манометры, вакуумметры, мановакуумметры эталонные серии МО (далее по тексту - манометры) предназначены для поверки манометров, мановакуумметров и мановакуумметров показывающих.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 5548 14 |
| Наименование | Манометры, мановакуумметры, вакуумметры эталонные серии МО |
| Год регистрации | 2014 |
| Номер сертификата | 12069 |
| Дата регистрации | 2018-10-30 |
| Срок действия | 2019-10-30 |
| Получатель сертификата | фирма "ARMANO Messtechnik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "ARMANO Messtechnik GmbH"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка манометров, мановакуумметров, вакуумметров эталонных серии МО класса точности 0,4 проводится по МРБ МП. 2454-2014 (изменение №1). Поверка манометров, мановакуумметров, вакуумметров эталонных серии МО класса точности 0,15 и 0,25 проводится по СТБ 8057-2015. |
Поверители
Скачать
|
Описание типа РБ 03 04 5548 14 [2019-05-21]
rb-03-04-5548-14_2019-05-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 5548 14 [2015-08-31]
rb-03-04-5548-14_2015-08-31.pdf
|
Скачать |
Описание типа
Назначение
Манометры, вакуумметры, мановакуумметры эталонные серии МО (далее по тексту - манометры) предназначены для поверки манометров, мановакуумметров и мановакуумметров показывающих.
Область применения - лаборатории в условиях отсутствия вибрации и тряски.
Описание
Принцип действия манометров основан на преобразовании давления через деформацию упругого чувствительного элемента, с одной стороны прикреплённого к штуцеру для присоединения к месту отбора давления, а с другой - связанного с помощью тяги с механизмом, на оси которого закреплена показывающая стрелка, в поворот показывающей стрелки на угол, пропорциональный измеряемому давлению.
Манометры конструктивно состоят из цилиндрического корпуса с циферблатом, закрытым предохранительным стеклом, и штуцера в нижней части. Диаметры корпусов 160 и 250 мм. Корпуса изготавливаются из стали с покрытием. Чувствительный элемент - трубка Бурдона. Материалы чувствительного элемента: бронза, бериллиевая бронза, нержавеющая сталь, железоникелевый сплав. Манометры диаметром 160 мм изготавливаются класса точности 0,4 со шкалой в единицах давления. Манометры диаметром 250 мм изготавливаются классов точности 0,15; 0,25 со шкалой в условных единицах.
Внешний вид манометров представлен на рисунке 1.
Знак поверки (клеймо-наклейка) наносится на предохранительное стекло манометра.

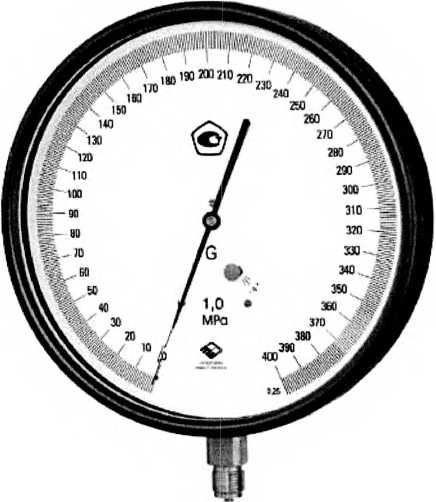

МО 250

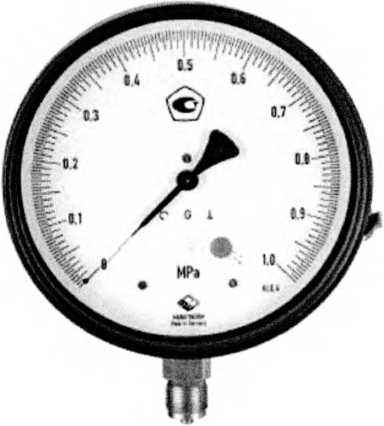

МО 160

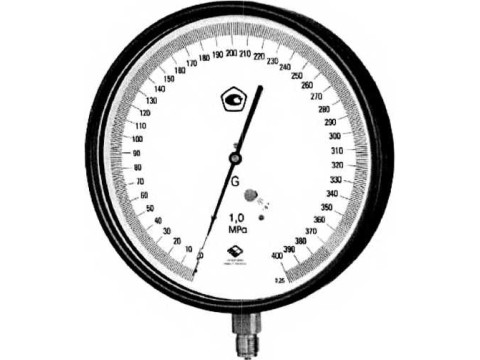

Рисунок 1 - Внешний вид манометров, мановакуумметров, вакуумметров эталонных серии МО
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1
|
Номинальный размер корпуса, мм |
Диапазоны измерений, МПа |
Пределы допускаемой основной приведённой погрешности1’, % от диапазона измерений (ДИ) |
Диапазон температуры окружающего воздуха рабочих условий применения и условий хранения и транспортирования °C |
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха от номинального значения 20 °C, % от ДИ /10 °C |
Степень защиты, обеспечиваемая оболочками, по EN 60529 (ГОСТ 1425) |
|
1602) |
от минус 0,1 до 0 от 0 до 0,1 от 0 до 0,16 от 0 до 0,25 от 0 до 0,4 от 0 до 0,6 от 0 до 1 от 0 до 1,6 от 0 до 2,5 от 0 до 4 от 0 до 6 от 0 до 10 от 0 до 16 от 0 до 25 от 0 до 40 от 0 до 60 |
±0,4 (класс точности 0,4) |
от -25 до +60 |
±0,4 |
IP54 |
|
2503) |
классы точности 0,15; 0,25 4) |
11В диапазоне температуры окружающего воздуха нормальных условий применения (20 ± 2) °C.
2) Возможно исполнения для кислорода.
3) Шкала в условных единицах.
4) По СТБ 8056-2015
//
Знак утверждения типа
Знак утверждения типа наносится методом штемпельной печати в паспорт манометра.
Комплектность
В комплект поставки манометров входят:
- манометр;
- паспорт;
- упаковка.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "ARMANO Messtechnik GmbH", Германия.
Поверка манометров, мановакуумметров, вакуумметров эталонных серии МО класса точности 0,4 проводится по МРБ МП.2454-2014 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры серии R, Р, D, К; манометры, вакуумметры, мановакуумметры эталонные серии МО класса точности 0,4. Методика поверки».
Поверка манометров, мановакуумметров, вакуумметров эталонных серии МО классов точности 0,15; 0,25 проводится по СТБ 8057-2015 «Система обеспечения единства измерений Республики Беларусь. Манометры и вакуумметры деформационные эталонные с условными шкалами. Методика поверки».
Заключение
Манометры, вакуумметры, мановакуумметры эталонные серии МО соответствуют требованиям технической документации фирмы "ARMANO Messtechnik GmbH", Германия.
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
