Манометры технические тракторные МТТ
| Номер в ГРСИ РФ: | РБ 03 04 0012 17 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | ОАО "Минский часовой завод", г. Минск |
Манометры технические тракторные МТТ (далее по тексту - манометры) предназначены для измерения избыточного давления в пневматических и гидравлических системах тракторов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 0012 17 |
| Наименование | Манометры технические тракторные МТТ |
| Год регистрации | 2017 |
| Номер сертификата | 11283 |
| Дата регистрации | 2017-08-31 |
| Срок действия | 2022-08-31 |
| Получатель сертификата | ОАО "Минский часовой завод", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Минский часовой завод"
Адрес: 220043, г. Минск, пр. Ф.Скорины, 95
Контакты: (017)266-19-30 // (017)266-45-21
Поверка
| Межповерочный интервал / Периодичность поверки | - |
| Методика поверки | Проводится только первичная поверка при выпуске из производства по СТБ 8056-2015. |
Поверители
Скачать
|
Описание типа РБ 03 04 0012 17 [2018-03-21]
rb-03-04-0012-17_2018-03-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 0012 17 [2012-10-26]
rb-03-04-0012-17_2012-10-26.pdf
|
Скачать |
Описание типа
Назначение
Манометры технические тракторные МТТ (далее по тексту - манометры) предназначены для измерения избыточного давления в пневматических и гидравлических системах тракторов.
Область применения - предприятия машиностроительной и других областей хозяйственной деятельности.
Описание
Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации чувствительного элемента (трубчатой пружины), один конец которой запаян в держатель, а другой через тягу связан с трибкосекторным механизмом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение стрелки манометра.
Расположение штуцера осевое.
Шкала манометров двухцветная. Красный сектор шкалы обозначает аварийный режим работы трактора, зелёный - рабочий.

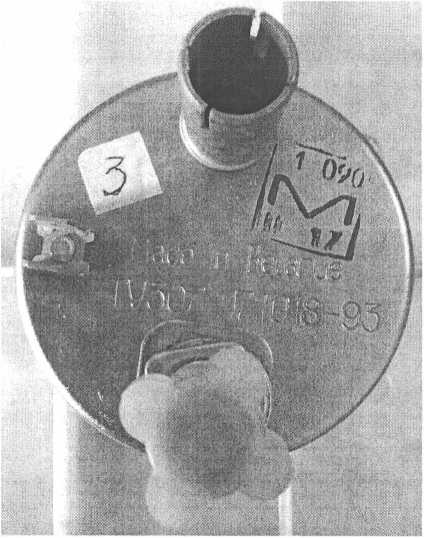

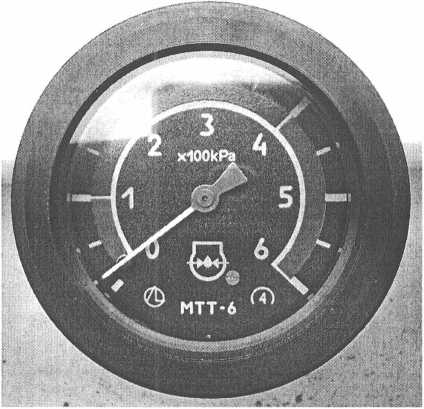

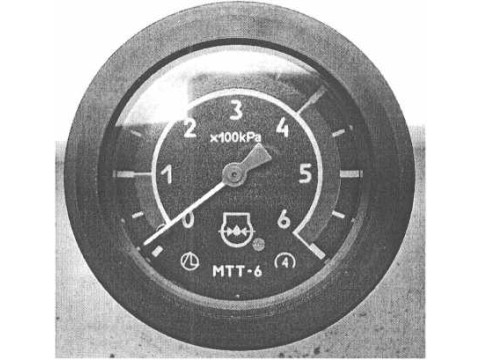

Внешний вид манометров приведён на рисунке 1 (вид спереди и сзади).
Знак поверки в виде оттиска поверительного клейма наносится на заднюю стенку корпуса манометра.
Рисунок 1 - Внешний вид манометров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Условное обозначение манометров, диапазон измерений и класс точности по ГОСТ 1701-75 представлены в таблице 1.
Таблица 1
|
Условное обозначение манометров |
Диапазон измерений, кПа |
Класс точности |
|
МТТ-6, МТТ-6А |
от 0 до 600 |
4,0 |
|
МТТ-10, МТТ-10А |
от 0 до 1000 |
4,0 |
|
МТТ-16, МТТ-16А |
от 0 до 1600 |
4,0 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на паспорт манометра.
Комплектность
Комплект поставки манометров:
- манометр
- упаковка
- паспорт
-1 шт.;
-1 шт.;
-1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
СТБ 8056-2015 Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапороме-ры показывающие и самопишущие. Методика поверки
ГОСТ 1701-75 Манометры автомобильные и указатели давления автотракторные. Общие технические условия
ТУ 307-171.018-93 Манометры технические тракторные. Технические условия.
Заключение
Манометры технические тракторные соответствуют ГОСТ 1701-75 и ТУ 307-171.018-93.
Проводится только первичная поверка манометров при выпуске из производства по СТБ 8056-2015.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. 220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
