Манометры МП, мановакуумметры МВП, напоромеры НП, тягонапоромеры ТНП показывающие
| Номер в ГРСИ РФ: | РБ 03 04 0404 17 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | ООО "Завод теплотехнических приборов", г. Минск |
Манометры МП, мановакуумметры МВП, напоромеры НП. тягонапоромеры ТНП показывающие (в дальнейшем - приборы) предназначены для измерения избыточного и вакуумметрического давления неагрессивных некристаллизующихся жидкостей, газов, пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 0404 17 |
| Наименование | Манометры МП, мановакуумметры МВП, напоромеры НП, тягонапоромеры ТНП показывающие |
| Год регистрации | 2017 |
| Номер сертификата | 10937 |
| Дата регистрации | 2017-02-28 |
| Срок действия | 2022-02-28 |
| Получатель сертификата | ООО "Завод теплотехнических приборов", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Завод теплотехнических приборов"
Адрес: ул. Кнорина, 50, 220049, г. Минск
Контакты: тел/факс: (017) 265-65-54, info@ztp.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по СТБ 8056-2015. |
Поверители
Скачать
|
Описание типа РБ 03 04 0404 17 [2018-05-24]
rb-03-04-0404-17_2018-05-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 0404 17 [2014-04-02]
rb-03-04-0404-17_2014-04-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 0404 17 [2012-07-17]
rb-03-04-0404-17_2012-07-17.pdf
|
Скачать |
Описание типа
Назначение
Манометры МП, мановакуумметры МВП, напоромеры НП. тягонапоромеры ТНП показывающие (в дальнейшем - приборы) предназначены для измерения избыточного и вакуумметрического давления неагрессивных некристаллизующихся жидкостей, газов, пара.
Приборы могут использоваться в различных областях хозяйственной деятельности. Манометры железнодорожного исполнения МП100МД/Фз-Дм-Жд, МП100НЗ/Фз-Дм-Жд-Ву и мановакуумметры железнодорожного исполнения МВП100МД/Фз-Дм-Жд. МВП100НЗ/Фз-Дм-Жд-Ву могут использоваться в силовых и тормозных системах и установках подвижного состава железных дорог, метрополитена и вагонов трамваев.
Описание
Приборы состоят из цилиндрического или квадратного корпуса с предохранительным стеклом и со штуцером в нижней части для присоединения к месту отбора давления. Внутри корпуса находится чувствительный элемент. Чувствительный элемент с одной стороны припаян к штуцеру, а с другой с помощью тяги связан с трибкосектор-ным механизмом, на оси которого закреплена стрелка. Под воздействием измеряемой среды, поступающей на чувствительный элемент, он деформируется и с помощью трибкосекторного механизма поворачивает стрелку на соответствующий угол относительно циферблата пропорционально измеряемому давлению.
Приборы изготавливаются с диаметром или размером лицевой панели корпуса 50, 63, 100, 160. 250 мм из стали или полистирола.
Приборы, предназначенные для наполнения жидкостью, должны быть оснащены устройством выпуска жидкости.
Внешний вид приборов приведён на рисунке 1
Поверительное клеймо наносится на заднюю стенку крпуса приборов.

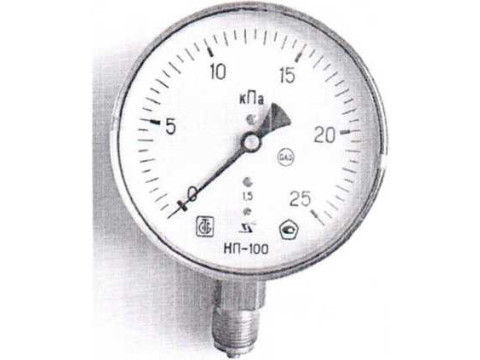

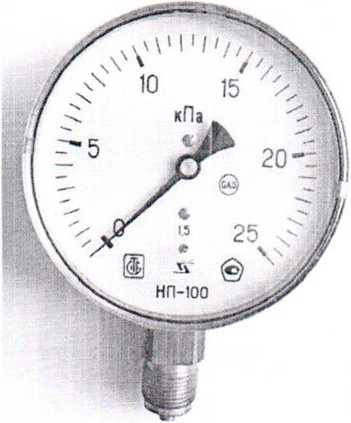

напоромер НП-100

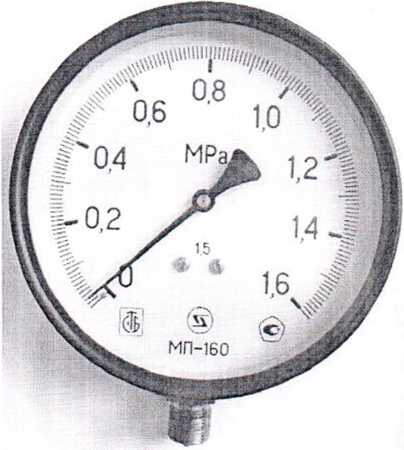

манометр МП-160

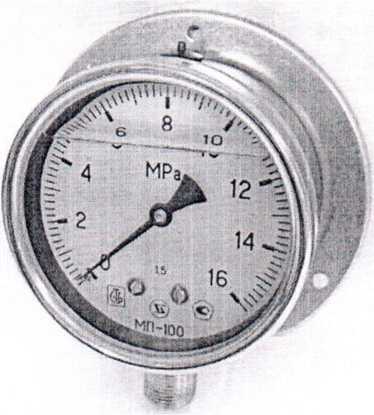

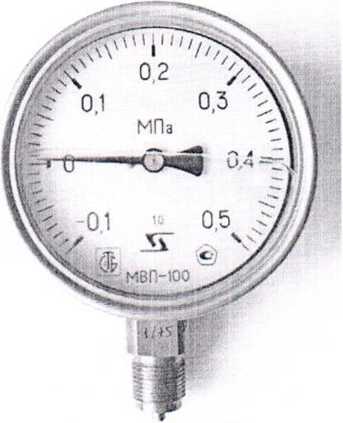

мановакуумметр МВП-100 с жидкостным наполнением

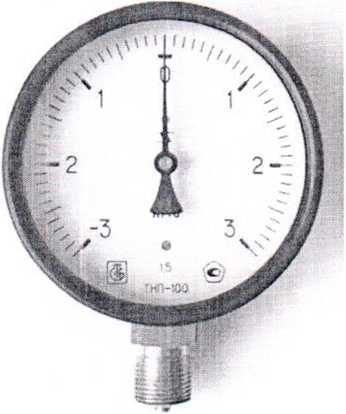

тягонапоромер ТНП-100
манометр железнодорожный
МП100МД/Фз-Дм-Жд . с жидкостным наполнение^

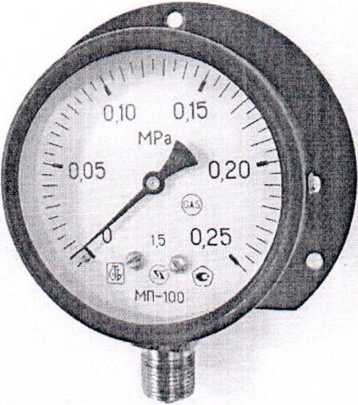

манометр железнодорожный
МПЮОНЗ/Фз-Дм-Жд-Ву
Рисунок 1 - Внешний вид приборов
[Государственный peevtp] ( средств измерений /
\ Республики ба-1,]{гуги /
\Для документ/
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Наименование и обозначение приборов, верхний предел измерений, класс точности по ГОСТ 2405-88. степени защиты, обеспечиваемые оболочками, по ГОСТ 14254-96 представлены в таблице 1.
Таблица 1
|
Наименование прибора |
Обозначение прибора |
Верхний предел измерений |
Класс точности |
Степени защиты, | |||
|
вакуумметрического давления |
избыточного давления |
обеспечиваемые оболочками | |||||
|
кПа |
МПа |
кПа |
МПа | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
МП-50 |
160 250 400 600 |
0,16 0,25 0,4 0,6 1,0 1.6 2,5 4,0 6.0 10,0 16,0 25,0 40,0 |
2,5; 4,0 |
IP40, IP54 | |||
|
Манометр |
МП-63 |
60 100 160 250 400 600 |
0,06 0,1 0,16 0,25 0,4 0,6 1.0 1,6 2,5 4,0 6,0 10,0 16,0 25,0 40,0 |
1,5 2,5; 4,0 |
IP40, IP54 | ||
|
МП-100 |
60 100 160 250 400 600 |
0,06 0,1 0,16 0,25 0,4 0,6 1,0 1,6 2,5 4,0 6,0 10,0 16,0 25,0 40,0 60,0 |
1,0; 1,5; 2,5 |
IP40, IP54 г/ - | |||
[Государсгеениый реестр] I I гЕред5та «"«Рений / I \ Республики Беларусь/ ]
\Дм дегуметтв/ //
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
МП-160 |
160 250 400 600 |
0,16 0,25 0,4 0.6 1,0 1,6 2,5 4,0 6,0 10,0 |
0,6 |
IP40. IP54 | |||
|
Манометр |
МП-160 |
60 100 160 250 400 600 |
0,06 0,1 0,16 0,25 0,4 0,6 1.0 1,6 2,5 4,0 6,0 10,0 16,0 25,0 40,0 60,0 |
1,0; 1,5; 2,5 |
IP40, IP54 | ||
|
МП-63 |
400 600 |
0,4 0,6 1,0 1,6 2,5 4,0 6,0 10,0 16,0 25,0 40.0 |
1,5; 2,5 |
IP54 | |||
|
Манометр с жидкостным наполнением |
МП-100, МП-160 |
100 160 250 400 600 |
0,1 0,16 0,25 0.4 0,6 1,0 1,6 2,5 4,0 6,0 10,0 16,0 25,0 40,0 60,0 |
1.0: 1.5; 2.5 |
IP54 |
'‘"’ТДарственхый
\A" докуиентс»/
-£лГИ
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Мановакуумметр |
МВП-100, МВП-160 |
минус 100 минус 100 минус 100 минус 100 |
минус 0,1 минус 0,1 минус 0,1 минус 0,1 минус 0,1 минус 0,1 минус 0,1 |
60 150 300 500 |
0,06 0,15 0,3 0,5 0,9 1,5 2,4 |
1,0; 1,5; 2.5 |
IP40, IP54 |
|
Мановакуумметр с жидкостным наполнением |
МВП-100 |
минус 100 минус 100 |
минус 0,1 минус 0,1 минус 0,1 минус 0,1 минус 0,1 |
300 500 |
0,3 0,5 0,9 1,5 2,4 |
1,0; 1,5; 2,5 |
IP54 |
|
Напоромер |
НП-63, НП-100 |
2,5 4,0 6,0 10,0 16,0 25,0 40,0 |
1,5; 2,5; 4,0 |
IP40 | |||
|
НП-160 |
4,0 6,0 10,0 16.0 25,0 40,0 |
1,0; 1,5; 2,5 |
IP40 | ||||
|
Тягонапоромер |
ТНП-100 |
минус 1,25 минус 2,0 минус 3,0 минус 5,0 минус 8,0 минус 12,5 минус 20,0 |
1,25 2,0 3,0 5,0 8,0 12,5 20.0 |
1.5; 2,5 |
IP40 | ||
|
Манометр |
МП100МД/ Фз-Дм-Жд* |
0,6 1,0 1,6 2,5 4,0 10,0 16,0 |
1,5 |
IP50 | |||
|
Манометр с жидкостным наполнением |
МП100НЗ/ Фз-Дм-Жд-Ву* |
0,25 0,6 1,0 1,6 2,5 4.0 10,0 16,0 |
1,5 |
IP54 | |||
|
Мановакуумметр |
мвпюомд/ Фз-Дм-Жд* |
минус 0,1 минус 0,1 |
1,5 2,4 |
1,5 |
IP50 | ||
|
Мановакуумметр с жидкостным наполнением |
МВП100НЗ/ Фз-Дм-Жд-Ву* |
минус 0,1 минус 0,1 |
1,5 2,4 |
1,5 |
IP54 |
* Приборы железнодорожного исполнения.
Примечание - При поставках за пределы Республики Беларусь по заказу потребителя допускается изго-товлять приборы в других единицах измерения.
л
дотиктое
государственный средств измерений неслу&лики Byapyge
2 Диапазоны измерений избыточного и вакуумметрического давления равны диапазонам показаний.
3 Пределы допускаемой основной погрешности приборов, выраженные в процентах диапазона измерений, соответствуют значениям, указанным в таблице 2.
Таблица 2
|
Класс точности |
Пределы допускаемой основной погрешности, % |
|
0,6 |
±0,6 |
|
1,0 |
± 1,0 |
|
1,5 |
± 1,5 |
|
2,5 |
______________________±2,5______________________ |
4 Диаметр или размер лицевой панели корпуса, масса приборов соответствуют значениям, указанным в таблице 3.
Таблица 3
|
Обозначение прибора |
Диаметр или размер лицевой панели корпуса, мм, не более |
Масса, кг, не более, для приборов | |
|
без наполнения |
с жидкостным наполнением | ||
|
МП-50 |
50 |
0,07 |
— |
|
МП-63 |
63 |
0,11 |
0,14 |
|
МП-63ПЛ |
63 |
0,04 |
— |
|
НП-63 |
63 |
0,11 |
— |
|
МП-100, МВП-100 |
100 |
0,30 |
0,85 |
|
МП-100/Тэ. МП-100/Фз |
100 |
0,29 |
— |
|
МП-100/Тэ/Фз |
100 |
0,46 |
— |
|
НП-100. ТНП-100 |
100 |
0,70 |
— |
|
МПЮОМД/Фз-Дм-Жд |
100 |
0,50 |
— |
|
МВП100МД/Фз-Дм-Жд |
100 |
0,50 |
— |
|
МПЮОНЗ/Фз-Дм-Жд-Ву |
100 |
— |
0,90 |
|
МВП100НЗ/Фз-Дм-Жд-Ву |
100 |
— |
0.90 |
|
МП-160 |
160 |
0,95 |
2,00 |
|
МВП-160 |
160 |
0,95 |
— |
|
НП-160 |
160 |
1,00 |
— |
5 Диапазон температур окружающего воздуха при эксплуатации для исполнений:
- приборов без жидкостного наполнения - от минус 50 °C до плюс 50 °C;
- приборов с жидкостным наполнением - от минус 17 °C до плюс 50 °C;
- МП100МД/Фз-Дм-Жд, МВП100МД/Фз-Дм-Жд - от минус 55 °C до плюс 70 °C;
- МП100НЗ/Фз-Дм-Жд-Ву. МВП100НЗ/Фз-Дм-Жд-Ву - от минус 17 °C до плюс 70 °C.
6 Вариация показаний приборов не более абсолютного значения предела допускаемой основной погрешности измерений.
7 Полный средний срок службы приборов не менее 10 лет.
Знак утверждения типа
Знак утверждения типа средств измерений наносится методом штемпельной печати в паспорт прибора, а также на циферблат или корпус.
Комплектность
Комплект поставки соответствует указанному в таблице 4.
к \Для документов,
Таблица 4
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Манометры МП. мановакуумметры МВП, напоромеры НП, тягонапоромеры ТНП показывающие |
ФИУШ.406121.001 ФИУШ.406121.002 ФИУШ.406121.003 ФИУШ.406121.005 ФИУШ.406121.052 |
1 ШТ. | |
|
Паспорт |
ФИУШ 406121.001 ПС ФИУШ.406121.002 ПС ФИУШ.406121.003 ПС ФИУШ.406121.005 ПС ФИУШ.406121.053 ПС |
1 экз. |
На приборы для измерения давления кислорода На приборы обычного исполнения На приборы с жидкостным наполнением На приборы для измерения давления аммиака На приборы железнодорожного исполнения |
|
Руководство по эксплуатации |
ФИУШ.406121.002 РЭ |
1 экз. |
По требованию заказчика |
|
Упаковка |
ФИУШ.4.170.001 |
1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
СТБ 8056-2015 Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ТУ РБ 37388602.002-96 Манометры МП, вакуумметры ВП, мановакуумметры МВП, напоромеры НП, тягомеры ТП, тягонапоромеры ТНП показывающие. Технические условия.
Заключение
Манометры МП, мановакуумметры МВП, напоромеры НП, тягонапоромеры ТНП показывающие соответствуют требованиям ТУ РБ 37388602.002-96, ГОСТ 2405-88.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Другие Манометры
