Манометры МТ, мановакуумметры МВТ

Назначение

Манометры МТ, мановакуумметры МВТ (в дальнейшем - приборы) предназначены для измерения избыточного и вакуумметрического давления неагрессивных некристаллизующихся жидкостей, газов, пара.

Приборы могут использоваться в промышленности, энергетике, технологических системах транспортировки жидкости и газа, тепло- и газоснабжении.

Описание

Принцип действия приборов основан на преобразовании давления через деформацию упругого чувствительного элемента, связанного с помощью поводка с трибко-секторным механизмом, на оси которого закреплена показывающая стрелка, в поворот показывающей стрелки на угол, пропорциональный измеряемому давлению.

Приборы конструктивно состоят из цилиндрического корпуса с циферблатом, закрытым предохранительным стеклом, и штуцера в нижней части для присоединения к месту отбора давления.

Корпус приборов изготавливается в виде цилиндра диаметром 63, 100 и 160 мм из стали и полистирола.

Внешний вид приборов приведён на рисунке 1.

Оттиск поверительного клейма наносится на заднюю стенку корпуса прибора и в паспорт.

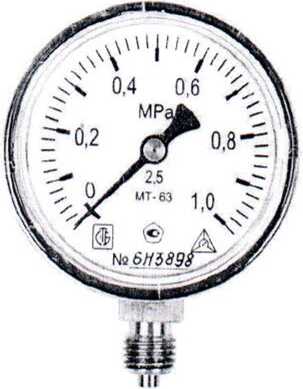

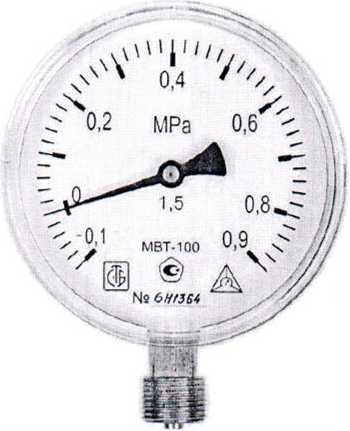

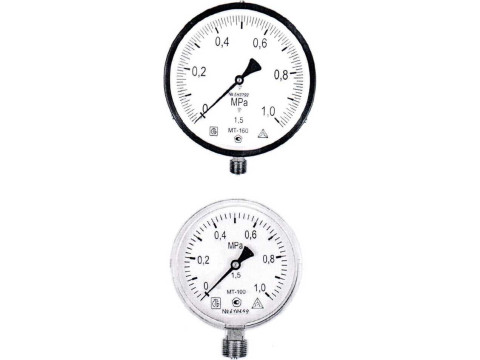

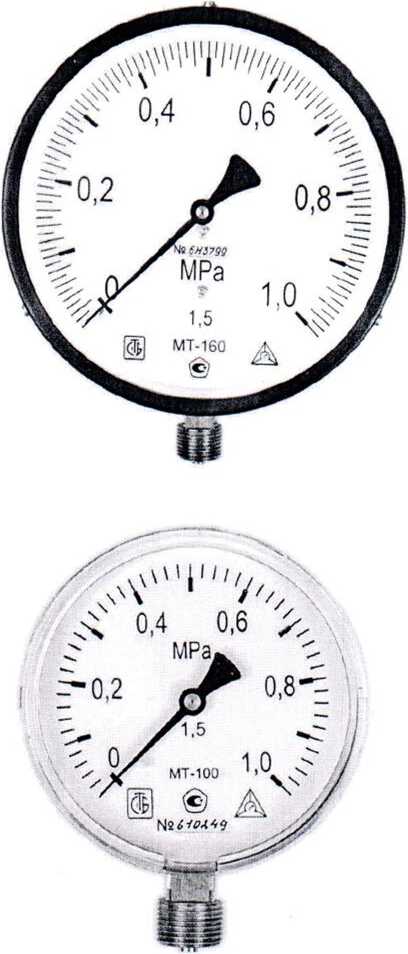

Рисунок 1 - Внешний вид приборов

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКМЕ ХАРАКТЕРИСТИКИ

1 Наименование и обозначение приборов, верхнее значение диапазона показаний, класс точности по ГОСТ 2405-88 представлены в таблице 1.

Таблица 1

* Диапазон измерений равен диапазону показаний.

2 Пределы допускаемой основной погрешности приборов, выраженные в процентах диапазона показаний, составляют +1,5%; ±2,5 %, ±4,0 % для приборов классов точности 1,5; 2,5; 4,0 соответственно.

3 Вариация показаний приборов: не более абсолютного значения предела допускаемой основной погрешности.

4 Рабочие условия применения:

- температура окружающего воздуха от минус 30 °C до плюс 50 °C;

- относительная влажность окружающего воздуха 95 % при температуре 35 °C;

- синусоидальная вибрация частотой от 5 до 35 Гц и амплитудой смещения 0,35 мм.

5 Условия транспортирования и хранения:

- температура окружающего воздуха от минус 50 °C до плюс 50 °C;

- относительная влажность окружающего воздуха 95 % при температуре 35 °C;

- синусоидальная вибрация частотой от 5 до 35 Гц и амплитудой смещения 0,35 мм.

6 Средняя наработка на отказ - не менее 100000 ч.

7 Полный срок службы приборов - не менее 10 лет.

8 Масса приборов, не более:

- МТ-63                     200 г;

- МТ-100, МВТ-100         600 г;

-МТ-160                 900 г

9 Степень защиты оболочки IP40 по ГОСТ 14254-2015

Знак утверждения типа

Знак утверждения типа наносится на циферблат прибора методом печати, а также на паспорт типографским способом.

Комплектность

Комплект поставки приборов соответствует указанному в таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

СТБ 8056-2015 Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия

ТУ BY 101472320.001-2002 Манометры МТ, мановакуумметры МВТ. Технические условия.

Заключение

Манометры МТ, мановакуумметры МВТ соответствуют ГОСТ 2405-88 и ТУ BY 101472320.001-2002.

Межповерочный интервал (при применении в сфере законодательной метрологии):

- для Республики Беларусь (в соответствии с национальным законодательством): не более 12 месяцев;

- для поставок на экспорт: не более 24 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

220053 г. Минск, Старовиленский тракт, 93, тел. 378-98-13.

Аттестат аккредитации № BY/112 1.0025 (действителен до 30.03.2024).
