Манометры, мановакуумметры показывающие МТП-М, МВТП-М

Назначение

Манометры, мановакуумметры показывающие МТП-М, МВТП-М (далее приборы) предназначены для измерения избыточного и вакуумметрического давления неагрессивных декристаллизующихся жидкостей и газов, в то числе кислорода, водорода, ацетилена и применяют для контроля технологических процессов в различных отраслях промышленности.

Описание

Принцип действия прибора основан на зависимости упругой деформации чувствительного элемента (одновитковой трубчатой пружины) от давления внутри этого элемента.

Перемещение конца чувствительного элемента преобразуется в угловое перемещение стрелки прибора.

Для сглаживания пульсации измеряемого давления в конструкции предусмотрен демпфер.

Подключение приборов к месту отбора давления осуществляют с помощью технологического резьбового соединения.

Приборы изготавливаются следующих типов:

МТП-М - манометр;         1.

МВТП-М - мановакуумметр.

Приборы МТП-М, МВТП-М имеют следующие модификации:

МТП-1М, МВТП-1М - корпус без фланца, с радиальным расположением штуцера;

МТП-2М, МВТП-2М - корпус с задним фланцем, радиальным расположением штуцера;

МТП-ЗМ, МВТП-ЗМ - корпус с передним фланцем, осевым расположением штуцера;

МТП -4М, МВТП-4М - корпус без фланца с осевым расположением штуцера.

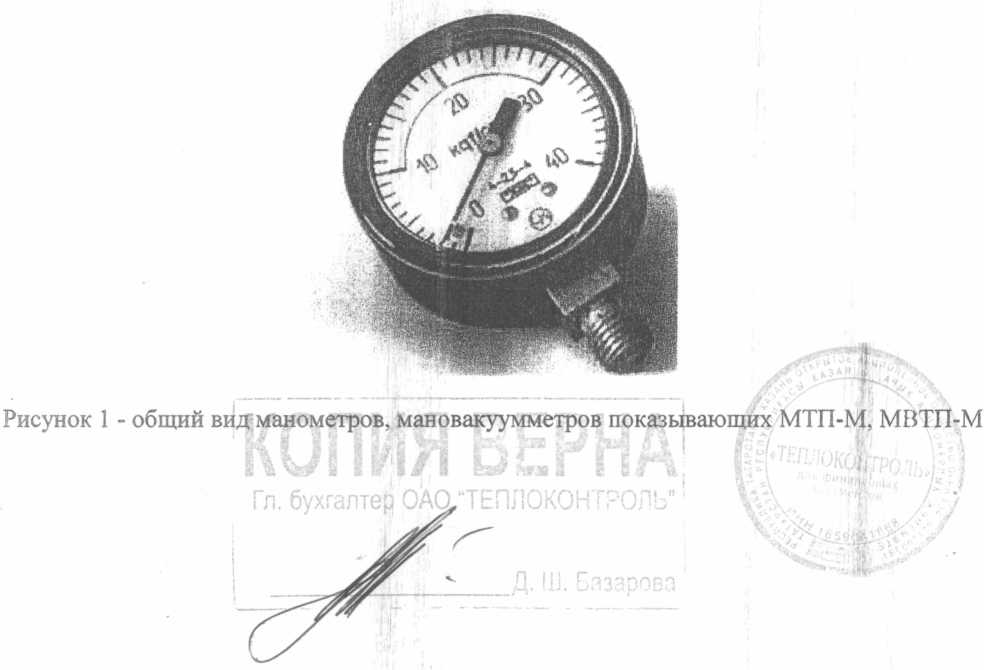

Внешний вид приборов представлен на рисунке 1

‘’Ф ЕЕЕЮЕЕЕЧ'М Д '

Метрологические и технические ха^ваИгеристйки

Диапазон показаний давления:         ' ,,п   .. ;Р ,vxn . j <

МТП^М(ШП-2М;МЖ^Л©4М?^На(кгс/см)” ■J : д д- v j '

МИа (кгс/см2)

от 0 - 60 до 0 - 600

(от 0 - 0,6 до 0 - 6)

от 0 - 1 до 0 - 60 (от 0 - 10 до 0 - 600)

МВТП-1М, МВТП-2М,

МВТП-ЗМ, МВТП-4М, кПа (кгс/см2)            от минус 100 - 0 - 60 до минус 100 - 0 - 500

(от минус 1-0-0,6 до минус 1-0-0,5)

МПа (кгс/см2)                      минус 0,1-0- 0,9 (минус 1-0-9)

Класс-точности:                                                         1*; 1,5 - 1 - 1,5*; 1.5*;

2,5- 1,5-2,5; 2,5;

4 - 2,5 - 4; 4

Вариация показаний, %, не более

1; 1,5 - 1 - 1,5; 1,5;

2,5 - 1,5 - 2,5; 2,5;

4 - 2,5 - 4; 4

Изменение показаний от воздействия температуры окружающего воздуха не должно превышать значения, опре^ляемого по формуле, % от диапазона показаний:

А—± К( -A t

где Kt - температурный коэффициент, не более 0,06 %/°С - для приборов класса

точности 1; 1,5 и не более 0,1 %/°С -для приборов класса точности 2,5;

Д(- абсолютное значение разности температур.

* По требованию заказчика

Примечания:

ft. Дифференцированные значения класса точности и предела допускаемой приведенной погрешности и для приборов с диапазоном измерений от 0 % до 100 % соответствуют диапазону шкалы:

от 0 % до 25 %;

от 25 % до 75 %;

от 75 % до 100 %.

2. Манометры для измерения давления ацетилена выпускаются со следующими диапазонами показаний: 0 - 400 кПа; 0 - 600 кПа; 0-4 МПа (0 - 4; 0 - 6; 0 - 40 кгс/см2); с чувствительными элементами из латуни Л63 имеют класс точности 4, а чувствительными элементами из сплава 36НХТЮ имеют класс точности 1,5; 2,5-1,5-2,5; 2;5 (в зависимости от типа);

л GV<a ,3l Приборы класро^зОт&гоб+и-1; 1^-ljji^fe Ц5'требуют индивидуальной регулировки и поставдаю^ся по заказу потребителя' в технически обоснованных случаях.

4<. Чувствительней элемент приборов, класса точности 1 изготавливается из сплава 36НХЖО.             •     ’ -         --------------'

I-------——

л

Знак утверждения типа

Знрк утверждения типа наносится на титульный лист эксплуатационной документации типографским способом в правом верхнем углу.

1

Комплектность

■> (

Црибор - 1 шт. (модификация, исполнение и типоразмер в соответствии с заказом).

Паспорт - 1 экз.

Руководство по эксплуатации - 1 экз. (на партию термометров, при поставке в один адрес);

Поверка

осуществляется по МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, тягонапоромеры показывающие и самопишущие. Методика поверки».

манометр грузопоршневой МП-2,5 I и II разрядов ГОСТ 8291-83, предел допускаемой основной погрешности ±0,02 %; ±0,05 % от измеряемого давления в диапазоне измерений от 25 кПа д4)0,25 МПа;

- ^манометр грузопоршневой МП-6 I и II разрядов ГОСТ 8291-83, предел допускаемой основной погрешности ±0,02 %; ±0,05 % от измеряемого давления в диапазоне измерений от 0,6 до 6 МПа;

- ’'манометр грузопоршневой МП 60 I и II разрядов ГОСТ 8291-83, предел допускаемой основной погрешности ±0,02 %; ±0,05 % от измеряемого давления в диапазоне измерений от 6 до 60 МПа;

- йановакуумметр грузопоршневой МВП-2,5.

Пределы избыточного давления 0 - 0,25 МПа; вакуумметрического давления 0-0,1 МПа, предел допускаемой основной погрешности: ±5 Па при давлении (избыточном и вакуу^метрическом) 0-0,01 МПа; ±0,05 % от измеряемого значения при давлении свыше 0,01 МПа; i

- устройство для создания давления до 60 МПа.

Сведения о методах измерений

1 приведены в соответствующем разделе Паспорта «Манометры, мановакуумметры показывающие МТП-М, МВТП-М» 2В0.283.917-02 ПС.

Нормативные документы

1. ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, тягонапоромеры. Общие технические условия.

2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

3. Технические условия ТУ 25-7310.0045-87 «Манометры, мановакуумметры показывающие МТП-М, МВПТ-М»

Рекомендации по областям тфименения в сфере государственного регулирования обеспечения единстванй1(Л;к<дй ।

ТГ’       рс“Пн             Г„ С^'Л Q911j;-’JaAU и I

(Рсу^естрлейиеиПроизйбдственйого контроля за соблюдением установленных закфо^ат^льством Российской Федерации [требований промышленной безопасности к эксплуатации Опасного производственного, объекта.
