Манометры медицинские ММ-"Тривес-ПЧЗ-М"

Назначение

Манометры медицинские ММ-«Тривес-ПЧЗ-М» (далее манометры) предназначены для измерения избыточного давления воздуха в компрессионной манжете измерителей артериального давления, применяемых для косвенного определения систолического и диастолического артериального давления в сердечно-сосудистой системе пациента.

Описание

Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента, выполненного в виде мембранной коробки.

Под воздействием измеряемого давления происходит линейное перемещение центра мембранной коробки, которое с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы циферблата манометра.

В состав манометра входит мембранная коробка, передаточный механизм со спиральной пружиной, циферблат и стрелка.

Манометры выпускаются в четырех исполнениях: ММ1-С, ММ1-П, ММ2, ММ3, которые отличаются габаритными размерами и материалом корпуса. В манометрах ММ3 на штуцере манометра установлен пневматический нагнетатель. Конструкция манометров ММ1-С и ММ1-П обеспечивает возможность корректировки нуля в процессе эксплуатации.

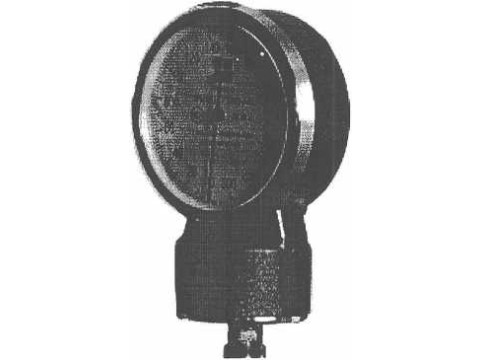

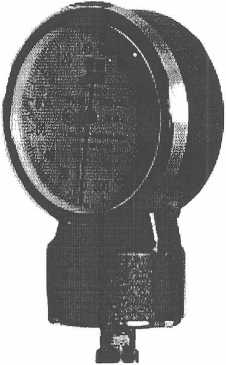

Фотография общего вида манометра

Технические характеристики

Диапазон измерений давления, мм рт.ст. (кПа) Пределы допускаемой абсолютной погрешности, мм рт.ст. (кПа)

Цена деления шкалы манометра:

- для шкалы, отградуированной в кПа, кПа

от 20 до 300 (от2,67 до 40)

±3 (0,4)

- для шкалы, отградуированной в мм рт.ст., мм рт.ст.                                 2

Вариация* показаний (погрешность гистерезиса), мм рт.ст. (кПа)

не более                                                                            4 (0,53)

♦- только для экспортируемых манометров по дополнительному требованию заказчика

Пределы дополнительной погрешности, вызванной изменением

температуры окружающего воздуха на 10°С, % от в.п.и.                          ±0,6

Предельная допустимая перегрузка манометров избыточным давлением, % от верхнего предела измерений                         25

Габаритные размеры, мм, не более:

-ММ1-С                                                         60x36,5x105

-ММ1-П                                                        60x36,5x105

- ММ2                                                             50x35x93

-ММ3                                                          70x62x178

Материал корпуса:

- ММ1 -С, ММ2, ММ3                                          металл

- ММ1-П                                                                пласт.

Масса манометра, кг, не более                                                   0,26

Средний срок службы, лет                                                       6

Условия эксплуатации:

- диапазон температуры окружающего воздуха, оС                         от 5 до 40

- относительная влажность воздуха, %                                     от 20 до 85

- атмосферное давление, кПа                                                   101,3± 10

Знак утверждения типа

наносится типографским способом на титульный лист паспорта манометра. На циферблат или корпус манометра знак наносится методом наклейки или любым другим способом.

Комплектность

В комплект поставки входят:

Манометр один из исполнений:

-ММ1-С-«Тривес-ПЧЗ-М»; ЮМВА 874121.006

-ММ1-П-«Тривес-ПЧЗ-М»; ЮМВА 874121.006-01

-ММ2-«Тривес-ПЧЗ-М»; ЮМВА 874121.006-02

-ММЗ-«Тривес-ПЧЗ-М»; ЮМВА 874121.006-03

Паспорт

Потребительская тара

Поверка

осуществляется по Р 50.2.032-2004 «ГСИ. Измерители артериального давления неинвазивные. Методика поверки».

Сведения о методах измерений

Отсутствуют

Лист № 3

Всего листов 3

Нормативные документы

1. ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие технические условия».

2. ГОСТ 31515.1-2012 «Сфигмоманометры (измерители артериального давления) неинвазивные». Часть 1. Общие требования.

2. ГОСТ 31515.2-2012 «Сфигмоманометры (измерители артериального давления) неинвазивные» Часть 2. Дополнительные требования к механическим сфигмоманометрам.
