Манометры электронные для точных измерений МТИ-100
| Номер в ГРСИ РФ: | РБ 03 04 7328 19 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г. Москва, г. Зеленоград |
|
Описание типа РБ 03 04 7328 19 [2020-05-19]
rb-03-04-7328-19_2020-05-19.pdf
|
Скачать |
Манометры электронные для точных измерений МТИ-100 (далее по тексту - МТИ или манометры) предназначены для измерений значений абсолютного давления, избыточного давления, разности давлений жидкостей и газов, а также избыточного давления-разрежения газов и гидростатического давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 7328 19 |
| Наименование | Манометры электронные для точных измерений МТИ-100 |
| Год регистрации | 2019 |
| Номер сертификата | 13044 |
| Дата регистрации | 2019-11-28 |
| Срок действия | 2020-06-30 |
| Получатель сертификата | ООО НПП "ЭЛЕМЕР", г. Москва, Зеленоград, Россия (RU) |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР"
Адрес: 124460, г. Москва, г.Зеленоград, корпус 1145, н.п.1
Контакты: Тел.: (495) 925-51-47; Факс: (499) 735-02-59; Email: elemer@elemer.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка для Республики Беларусь проводится по НКГЖ.406233.058МП "Манометры электронные для точных измерений МТИ-100. Методика поверки" с изменением №1, утвержденным в 2016 г. |
| Признание поверки | Первичная поверка при выпуске из производства, проводимой ООО НПП "ЭЛЕМЕР" (аттестат аккредитации - №RA.RU.311317, шифр поверительного клейма - ВСП)(НТК №11-19). |
Поверители
Скачать
|
Описание типа РБ 03 04 7328 19 [2020-05-19]
rb-03-04-7328-19_2020-05-19.pdf
|
Скачать |
Описание типа
Назначение
Манометры электронные для точных измерений МТИ-100 (далее по тексту - МТИ или манометры) предназначены для измерений значений абсолютного давления, избыточного давления, разности давлений жидкостей и газов, а также избыточного давления-разрежения газов и гидростатического давления.
Описание
Принцип действия МТИ основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны первичного преобразователя. Таким образом, МТИ относятся к манометрам прямого действия.
МТИ изготавливаются в виде единой конструкции. В их состав входят: первичный преобразователь, электронное устройство, жидкокристаллический индикатор (ЖК-индикатор). Измеряемая среда подается в приемную камеру первичного преобразователя через стандартный штуцер, под действием давления происходит деформация измерительной мембраны, что приводит к изменению электрического сопротивления напыленных (или вытравленных) на кремниевой подложке тензорезисторов. в результате чего формируется сигнал, пропорциональный давлению. Микропроцессорный модуль рассчитывает текущее значение измеренного сигнала, производит масштабирование, выводит информацию на ЖК-индикатор, осуществляет опрос клавиатуры.
Просмотр и изменение параметров конфигурации МТИ производится посредством кнопочной клавиатуры. Индикация значений измеряемых величин и параметров конфигурации происходит на многофункциональном индикаторе. Измеренные значения отображаются одновременно на 4-х разрядном цифровом индикаторе и в виде дискретной графической шкалы с указанием положения меток относительно диапазона измерений. Также на индикаторе отображаются единицы измерения.
В зависимости от возможности перестройки диапазона измерений МТИ являются по ЖК-индикатору - однопредельными, по шкальному индикатору - перенастраиваемыми.
Обозначение МТИ в зависимости от измеряемого давления:
- МТИ-100-ДА - манометры абсолютного давления;
- МТИ-1 ОО-ДИ - манометры избыточного давления;
- МТИ-100-ДИВ - манометры избыточного давления - разрежения;
- МТИ-100-ДД - манометры разности давлений;
- МТИ-100-ДГ - манометры гидростатического давления.
В МТИ-100/М2 предусмотрена возможность наличия унифицированного сигнала постоянного тока от 4 до 20 мА и напряжения от 0,4 до 2 В. от 0.8 до 3,2 В. от 0.5 до 4,5 В и от 1 до 5 В.
МТИ изготавливаются в следующих модификациях: МТИ-100/М1, МТИ-100/М2, МТИ-100/М2НГ, МТИ-100/МЗ, МТИ-100/М4. МТИ-100/М4НГ. различающихся по конструктивному исполнению. Индекс «НГ» в модификациях МТИ-100/М2НГ и МТИ-100/М4НГ обозначает, что корпуса указанных манометров выполнены из коррозионностойкой стали. МТИ имеют исполнения: общепромышленное (МТИ-100/М1. МТИ-100/М2. МТИ-100/М2НГ. МТИ-100/МЗ. МТИ-100/М4, МТИ-100/М4НГ). атомное (повышенной надежности) для эксплуатации на объектах АС и ОЯТЦ (МТИ-100А/М1, МТИ-100А/М2. МТИ-100А/М2НГ. МТИ-100А/МЗ, МТИ-100А/М4, МТИ-100А/М4НГ), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (МТИ-100Ех/М1. МТИ-100Ех/М2, МТИ-100Ех/М2НГ, МТИ-ЮОЕх/МЗ. МТИ-100Ех/М4, МТИ-100Ех/М4НГ). ' "j )
Фотографии общего вида манометров представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2. обозначение места нанесения знака поверки представлено на рисунке 1.
МТИ-100/М2НГ
МТИ-100/М4НГ

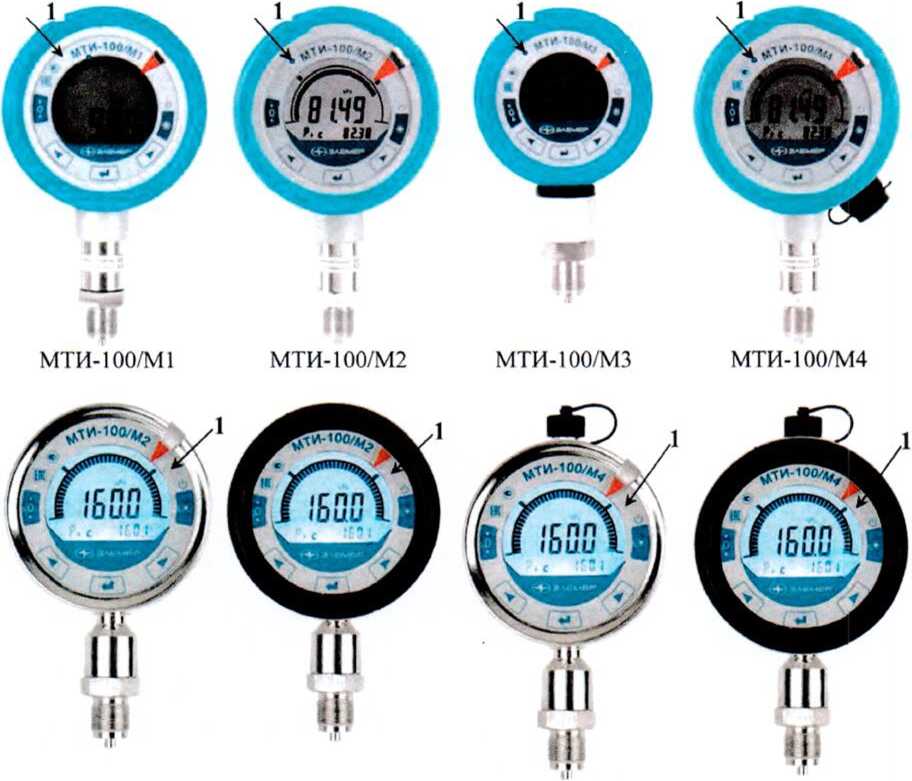

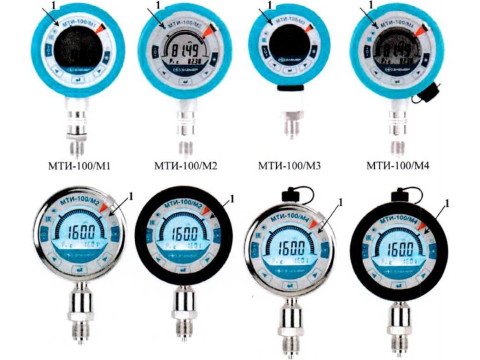

Рисунок 1 - Общий вид манометров электронных для точных измерений МТИ-100, обозначение места нанесения знака поверки (Г)
Программное обеспечение
В МТИ прелусмотрено внутреннее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль МТИ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО, предназначенное для взаимодействия МТИ с компьютером, не оказывает влияния на метрологические характеристики МТИ.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DataViewStudio 2014 lnstall.exe. |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.13 |
|
Цифровой идентификатор ПО |
ASDDDD30 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений или диапазоны измерений - избыточного давления |
от 10 кПа до 60 МПа |
|
- абсолютного давления |
160 кПа. 2,5 МПа |
|
- давления-разрежения: с одинаковыми по абсолютному значению верхними пределами измерений избыточного давления и разрежения |
от 1,25 кПа до 3 кПа |
|
с различающимися по абсолютному значению верхними пределами измерений: избыточного давления |
от 100 кПа до 2.4 МПа |
|
и разрежения |
до 100 кПа (0.1 МПа) |
|
- разности давлений |
от 1 кПа до 2,5 МПа |
|
- гидростатического давления |
от 16 кПа до 250 кПа |
|
Выходной унифицированный сигнал для МТИ-100/М2: - постоянного тока, мА |
от 4 до 20 |
|
- напряжения. В |
от 0,4 до 2; от 0.8 до 3,2 от 0,5 до 4.5; от 1 до 5 |
|
Пределы допускаемой основной приведенной погрешности по индикатору у, % |
±0,1; ±0,2; ±0.4; ±0.6 |
|
Пределы допускаемой дополнительной погрешности по выходному анатоговому сигналу уА, % |
±0,1 |
|
Вариация выходного сигнала. % |
0,5 |у| |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, %/10 °C: - для манометров с погрешностью ±0.1 % и ±0,2 % |
±0,1 |
|
- для манометров с погрешностью ±0.4 % и ±0,6 % |
соответственно ±0.2 и ±0.3 |
|
Нормальные условия измерений | |
|
- температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа |
23±2 от 30 до 80 от 84 до 106.7 |
Т£~.-.ица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания, в зависимости от модификации: - напряжение постоянного тока. В - МТИ-100/М1 - от трех элементов питания «АА» Alkaline по |
1.5 |
|
МТИ-100/М2, МТИ-100/М2НГ - от трех элементов питания «АА» Li/SOCh по |
3.6 |
|
- МТИ-100/МЗ - от трех элементов питания «ААА» Alkaline по |
1,5 |
|
- МТИ-100/М4 - от двух элементов питания «С» Li/SOCh по |
3.6 |
|
- МТИ-100/М4НГ - от трех элементов питания «АА» Li/SOCh по |
3.6 |
|
-МТИ-100/М2, МТИ-100/М2НГ с аналоговым выходным сигналом «токовая петля» - от внешнего источника питания постоянного тока |
от 8 до 30 |
|
Габаритные размеры (диаметр; длина), мм, не более: - МТИ-100/М1, МТИ-100/М2. МТИ-100/М2НГ. МТИ-100/М4. МТИ-100/М4НГ |
(118; 208) |
|
-МТИ-100/МЗ |
(94;163) |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление. кПа |
от + 5 до + 50 от - 5 до + 50 от - 10 до + 50 от - 25 до + 70 от - 40 до + 70 98 от 84 до 106,7 |
|
Средний срок службы*, лет, не менее Средняя наработка на отказ*, ч, не менее Примечание - * нс распространяется на элементы питания |
15(30) 150000 (250000) |
|
Маркировки взрывозащиты |
Ь 0ExiaIIBT6 X Ex0ExibIIBT6X |
Знак утверждения типа
наносится на переднюю панель манометров термотрансферным способом, а также на руководство по эксплуатации НКГЖ.406233.058РЭ и паспорта НКГЖ.406233.058ПС. НКГЖ.406233.058-0ШС -типографским способом.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
1 Манометр электронный для точных измерений МТИ-100 / |
НКГЖ.406233.058__ |
1 шт. |
Модификация и исполнение в соответствии с заказом |
|
2 Комплект монтажных частей и принадлежностей |
1 компл. |
По требованию заказчика | |
|
3 Руководство по эксплуатации |
НКГЖ.406233.058РЭ |
1 экз. |
В соответствии с заказом^ f \\ ll |
|
4 Паспорт |
НКГЖ.406233.058 ПС |
1 экз. | |
|
5 Методика поверки (с Изменением № 1) |
НКГЖ.406233.058МП |
1 экз. |
П'верка
осуществляется по документу НКГЖ.406233.058МП «Манометры электронные для точных измерений МТИ-100. Методика поверки (с Изменением № 1)». утвержденному ФГУП «ВНИИМС» 30.09.2016 г.
Основные средства поверки:
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (Регистрационный № 56318-14);
- мультиметр цифровой Fluke 8845А (Регистрационный № 57943-14);
- манометры грузопоршневые МП-60М (Регистрационный № 47334-11);
- манометры грузопоршневые МП-600 (Регистрационный № 61479-15);
- манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03);
- задатчик разрежения «Метран-503 Воздух» (Регистрационный № 25940-03);
- калибратор давления пневматический «Мегран-504 Воздух» (Регистрационный №31057-09);
- калибратор давления пневматический «Метран-505 Воздух» (Регистрационный №42701-09);
- комплекс поверочный давления и стандартных сигналов «ЭЛЕМЕР-ПКДС-210» (Регистрационный № 36734-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па.
ТУ 4212-128-13282997-2015. Манометры электронные для точных измерений МТИ-100. Технические условия.
