Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ 2010Сг, ДВ 2010Сг, ДА 2010Сг
| Номер в ГРСИ РФ: | РБ 03 04 0901 15 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | ОАО "Манотомь", г. Томск |
Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ 5010Сг, ДВ 5010Сг, ДА 5010Сг (далее - приборы) предназначены для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия путем включения и выключения контактов в схемах сигнализации, автоматики и блокировки технологических процессов в различных отраслях народного хозяйства (в т.ч. на объектах использования атомной энергии).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 0901 15 |
| Наименование | Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ 2010Сг, ДВ 2010Сг, ДА 2010Сг |
| Год регистрации | 2015 |
| Номер сертификата | 10165 |
| Дата регистрации | 2015-12-23 |
| Срок действия | 2018-06-28 |
| Получатель сертификата | ОАО "Манотомь", г. Томск, Россия (RU) |
Производитель / Заявитель
ОАО "Манотомь"
Адрес: 634061, г. Томск, пр. Комсомольский, 62
Контакты: тел.: +7 (3822) 44-26-28, факс: +7 (3822) 44-29-06 // priem@manotom-tmz.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Манометры, вакуумметры и мановакуумметры метрологически обеспечены в Республике Беларусь, за исключением моделей кислородного исполнения с верхним пределом измерения свыше 70 МПа (НТК №13-15). |
| Методика поверки | Поверку СИ, в т.ч. находящихся в эксплуатации, проводить по СТБ 8056-2015. |
| Признание поверки | Первичная при выпуске из производства и периодическая (метрологически необеспеченных исполнений): ОАО "МАНОТОМЬ" (номер реестра - №1004, шифр поверительного клейма - БПМ) по СТБ 8056-2015 с оформлением свидетельства о поверке или указанием СТБ и нанесением оттиска поверительного клейма в паспорт (НТК №12-08, НТК №13-15, НТК 10-18). |
Поверители
Скачать
|
Описание типа РБ 03 04 0901 15 [2016-03-30]
rb-03-04-0901-15_2016-03-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 0901 15 [2009-04-23]
rb-03-04-0901-15_2009-04-23.pdf
|
Скачать |
Описание типа
Назначение
Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ 5010Сг, ДВ 5010Сг, ДА 5010Сг (далее - приборы) предназначены для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия путем включения и выключения контактов в схемах сигнализации, автоматики и блокировки технологических процессов в различных отраслях народного хозяйства (в т.ч. на объектах использования атомной энергии).
Описание
Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины. Для управления внешними электрическими цепями применяется сигнализирующее устройство прямого действия.
Под воздействием измеряемого давления свободный конец манометрической пружины перемещается и через передаточный механизм приводит во вращательное движение указательную стрелку и поводок сигнализирующего устройства относительно шкалы прибора.
Приборы могут изготавливаться с сигнализирующим устройством исполнений III, IV, V, VI по ГОСТ 2405-88. Конструктивно сигнализирующее устройство может быть выполнено как со скользящими контактами, так и с магнитным поджатием контактов.
Приборы изготавливаются в алюминиевом корпусе диаметром 100 мм с задним расположением фланца для крепления, радиальным или осевым штуцером.
По защищенности от воздействия окружающей среды приборы в соответствии с ГОСТ Р 52931 - 2008 имеют исполнения:
1) по устойчивости к атмосферным воздействиям:
- обыкновенное;
- защищенное от попадания внутрь пыли и воды;
2) по устойчивости к воздействию агрессивных сред:
- обыкновенное.
Приборы пригодны для работы при температуре от минус 50 до плюс 60°С.
Приборы относятся к восстанавливаемым ремонтируемым двухфункциональным изделиям.

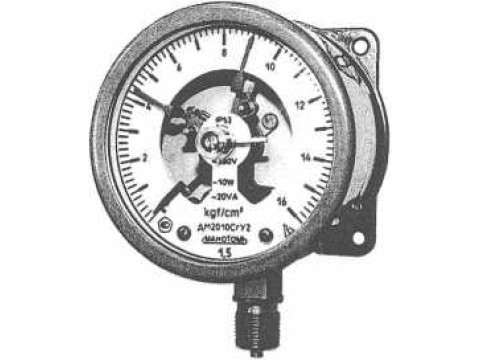

Фотография внешнего вида средства измерения
Лист № 2
Всего листов 5
Приборы выполнены в неразъемной конструкции, несанкционированный доступ невозможен.
Технические характеристики
Диапазон показаний и измеряемая среда соответствуют таблице 1.
Таблица 1
|
Условное обозначение прибора |
Диапазон показаний |
Измеряемая среда | ||
|
кПа |
МПа |
кгс/см2 | ||
|
От 0 до 100 |
— |
От 0 до 1 |
Газ, пар, | |
|
От 0 до 160 |
— |
От 0 до 1,6 |
в т.ч. | |
|
От 0 до 250 |
— |
От 0 до 2,5 |
кислород | |
|
От 0 до 400 |
— |
От 0 до 4 | ||
|
От 0 до 600 |
— |
От 0 до 6 | ||
|
— |
От 0 до 1 |
От 0 до 10 |
Газ, пар, | |
|
— |
От 0 до 1,6 |
От 0 до 16 |
жидкость | |
|
— |
От 0 до 2,5 |
От 0 до 25 |
в т.ч. | |
|
ДМ 2010Сг |
— |
От 0 до 4 |
От 0 до 40 |
кислород |
|
— |
От 0 до 6 |
От 0 до 60 | ||
|
От 0 до 10 |
От 0 до 100 | |||
|
— |
От 0 до 16 |
От 0 до 160 | ||
|
— |
От 0 до 25 |
От 0 до 250 | ||
|
— |
От 0 до 40 |
От 0 до 400 | ||
|
— |
От 0 до 60 |
От 0 до 600 | ||
|
— |
От 0 до 100 |
От 0 до 1000 |
Жидкость | |
|
— |
От 0 до 160 |
От 0 до 1600 | ||
|
ДВ 2010Сг |
От -100 до 0 |
— |
От -1 до 0 |
Газ, пар |
|
От -100 до 60 |
— |
От -1 до 0,6 |
Газ, пар, | |
|
От -100 до 150 |
— |
От -1 до 1,5 |
в т.ч. | |
|
От -100 до 300 |
-- |
От -1 до 3 |
кислород | |
|
ДА 2010Сг |
От -100 до 500 |
— |
От -1 до 5 |
Газ, пар, |
|
От-0,1 до 0,9 |
От-1 до 9 |
жидкость | ||
|
От -0,1 до 1,5 |
От -1 до 15 |
в т.ч. | ||
|
От -0,1 до 2,4 |
От -1 до 24 |
кислород | ||
Примечание - ДМ 2010 Сг (ДА, ДВ) с осевым штуцером изготавливаются от диапазона показаний -0,1 - 0МПа(-1 - 0 кгс/см2) до диапазона показаний 0 - 60 МПа (0 - 600 кгс/см2)
Класс точности приборов, предел допускаемой основной погрешности приборов и предел допускаемой основной погрешности срабатывания сигнализирующего устройства соответствуют указанным в таблице 2.
Таблица 2
|
Наименование прибора |
Класс точности прибора |
Предел допускаемой основной погрешности прибора, % |
Предел допускаемой основной погрешности срабатывания сигнализирующего устройства, % | |
|
Со скользящими контактами |
С магнитным поджатием | |||
|
ДМ2010Сг, ДВ 2010Сг, Да2010Сг |
1 |
±1 |
±1,5 |
±4 |
|
1,5 |
±1,5 |
±2,5 |
±6 | |
Вариация показаний приборов не должна превышать абсолютного значения предела допускаемой основной погрешности показаний.
Вариация срабатывания сигнализирующего устройства приборов не должна превышать абсолютного значения предела допускаемой основной погрешности срабатывания сигнализирующего устройства.
Степень защиты от проникновения твердых частиц,
пыли и воды по ГОСТ 14254-96 IP40 и IP53
Масса, кг, не более 1,0
По устойчивости к воздействию температуры и влажности окружающего воздуха приборы соответствуют группе исполнения С4 по ГОСТ Р 52931-2008 и имеют исполнение У категорию 2, исполнение Т категорию 2 по ГОСТ 15150-69.
По устойчивости к механическим воздействиям приборы имеют исполнение L1 по ГОСТ Р 52931-2008.
Параметры сигнализирующего устройства: - напряжение внешних коммутируемых цепей:
для цепей переменного тока для цепей постоянного тока
380 В (включая 24; 27; 36; 40; 110; 220 В)
220 В (включая 24; 27; 36; 40; 110 В)
|
- разрывная мощность контактов со скользящими сигнализирующего устройства: контактами для цепей переменного тока, В*А 20 для цепей постоянного тока, Вт 10 Сила тока, А Отклонение напряжения от номинальных значений, % Частота переменного тока, Гц Число срабатываний контактов сигнализирующего устройства приборов Средняя наработка на отказ, ч Полный средний срок службы, лет |
с магнитным поджатием контактов 50 30 до 1 от плюс 10 до минус 15 (50±1) 200000 100000 не менее 10 |
Минимально допустимое электрическое сопротивление изоляции цепей: 20 МОм - при температуре окружающего воздуха (23±5)°С и относительной
влажности от 30 до 80 %;
5 Мом - при температуре окружающего воздуха 60°С и относительной влажности от 30 до 80 %;
1 Мом - при температуре окружающего воздуха 35 °C и относительной влажности до 98 %.
Знак утверждения типа
Знак утверждения типа наносится на циферблат офсетной печатью, на эксплуатационную документацию - типографским способом
Комплектность
Комплект поставки приборов соответствует указанному в таблице 3.
Таблица 3.
|
Обозначение документа |
Наименование и условное обозначение |
Количество |
Примечание |
|
Прибор |
1 шт. |
В соответствии с договором (контрактом) | |
|
5 ШО.283.304 ПС |
Паспорт |
1 экз. |
Для нужд народного хозяйства |
|
5 ШО.283.3ЮПС |
Паспорт |
1 экз. |
Для экспорта |
|
5 ШО.283.304 РЭ |
Руководство по эксплуатации |
1 экз. |
Поверка
осуществляется по документу МИ 2124-90 «Манометры, вакуумметры мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
В перечень основного поверочного оборудования входят:
- манометр деформационный образцовый МО ТУ 25-05-1664-74, класс точности 0,4; 0,25;
- вакуумметр деформационный образцовый ВО ТУ 25-05-1664-74, класс точности 0,4; 0.25,
- манометр избыточного давления грузопоршневой МП ГОСТ 8291-83, класс точности 0,005.
Сведения о методах измерений
Сведения о методиках (методах) измерений содержатся в Руководстве по эксплуатации 5ШО. 283.304 РЭ.
Нормативные документы
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия (2.1.7.4.1, 2.1.7.4.2, 2.1.8, 2.4.1 - 2.4.3, 6.2, 6.3)».
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
ТУ 4212-040-00225590-2001 «Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие. Технические условия».
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
