Манометры электронные ЭКМ

Назначение

Манометры электронные ЭКМ (далее по тексту - ЭКМ) предназначены для измерений и контроля абсолютного давления, избыточного давления, разности давлений жидкостей и газов, а также избыточного давления-разрежения газов и гидростатического давления.

Описание

Принцип действия ЭКМ основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны первичного преобразователя.

ЭКМ изготавливаются в виде единой конструкции. В их состав входят: первичный преобразователь, электронное устройство, светодиодный индикатор (СД) или жидкокристаллический индикатор (ЖК). Измеряемая среда подается в камеру первичного преобразователя, под действием давления происходит деформация измерительной мембраны, что приводит к изменению электрического сигнала первичного преобразования. Электронное устройство преобразует сигнал, поступающий от первичного преобразователя в унифицированный токовый выходной сигнал и в цифровой сигнал, поступающий на многофункциональный индикатор. В зависимости от значения измеренного сигнала ЭКМ осуществляет регулирование значения физической величины за счет управления различными исполнительными устройствами.

Просмотр и изменение параметров конфигурации ЭКМ производится посредством кнопочной клавиатуры. Измеренные значения отображаются одновременно на 4-х разрядном цифровом индикаторе и в виде дискретной графической шкалы с указанием положения уставок относительно диапазона измерений. Также на индикаторе отображаются единицы измерения и информация о срабатывании реле каналов сигнализации.

В зависимости от возможности перестройки диапазона измерений ЭКМ являются многопредельными, перенастраиваемыми.

ЭКМ выпускаются в двух модификациях ЭКМ-1005 и ЭКМ-2005, отличающихся конструктивным исполнением.

Обозначения ЭКМ в зависимости от измеряемого давления:

- ЭКМ-1005-ДА, ЭКМ-2005-ДА - манометры абсолютного давления;

- ЭКМ-1005-ДИ, ЭКМ-2005-ДИ - манометры избыточного давления;

- ЭКМ-1005-ДИВ, ЭКМ-2005-ДИВ - манометры избыточного давления - разрежения;

- ЭКМ-1005-ДД, ЭКМ-2005-ДД - манометры разности давлений;

- ЭКМ-1005-ДГ, ЭКМ-2005-ДГ - манометры гидростатического давления.

ЭКМ имеют исполнения:

- общепромышленное,

- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (Ех),

- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» (Exd),

- атомное (повышенной надежности) для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (А);

- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» для эксплуатации на объектах АС и объекдахлдерного топливного цикла (ОЯТЦ) (AExd).

Фотографии общего вида ЭКК£)^до7адд^мг)1^рисунке 1.

копия

/      А -1- ■ s ОСОТУ

ДЬ а?о 1. i.

Лист № 2

Всего листов 5

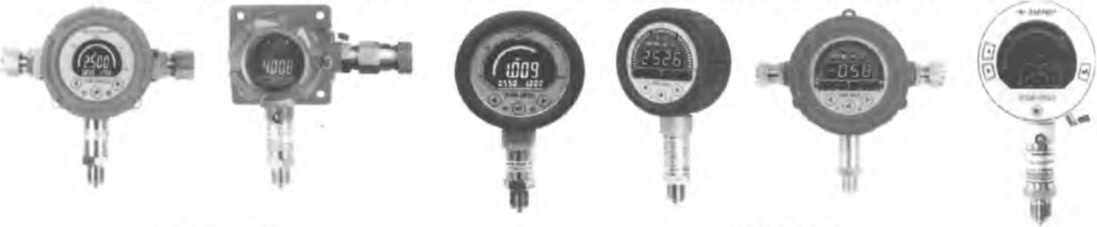

Манометры абсолютного, избыточного давления, избыточного давления-разрежения

ЭКМ-1005                                  ЭКМ-2005

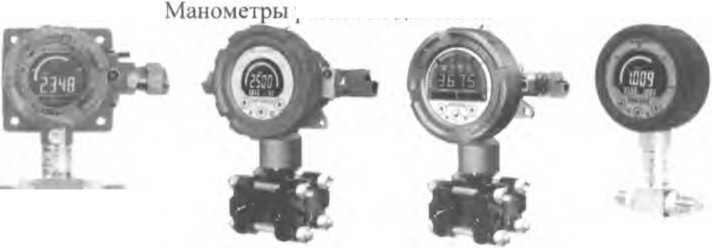

разности давлений

ЭКМ-1005

ЭКМ-2005

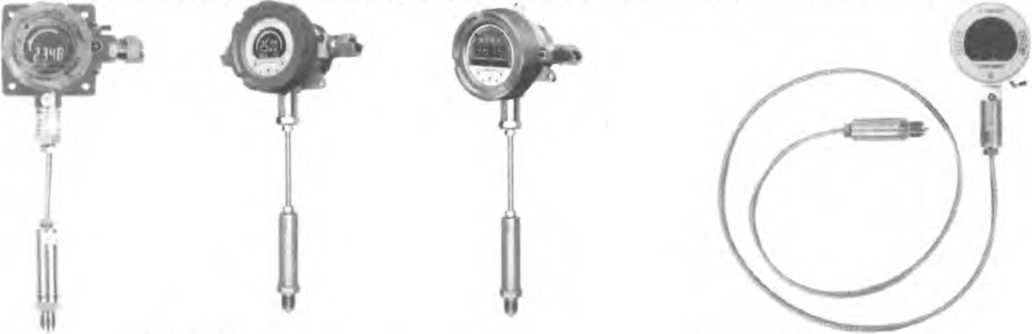

Манометры абсолютного, избыточного давления, избыточного давления-разрежения с выносным сенсором

ЭКМ-1005                                  ЭКМ-2005

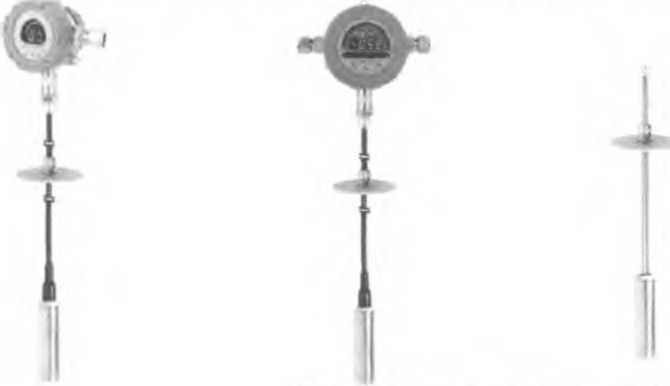

Манометры гидростатического давления и их первичные преобразователи

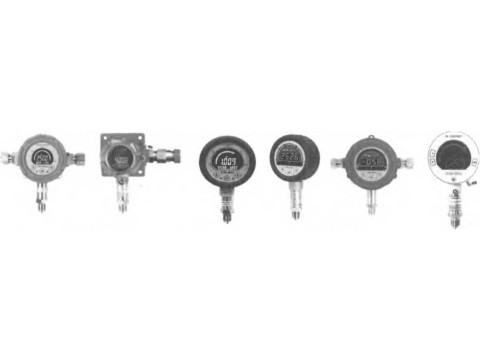

Рис. 1 Манометры электронные ЭКМ

Программное обеспечение

В ЭКМ предусмотрено внутреннее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в микропроцессорный модуль ЭКМ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Технические характеристики

Верхние пределы измерений или диапазоны измерений:

- избыточного давления

- абсолютного давления

от 4 кПа до 60 МПа;

от 25 кПа до 6 МПа;

- давления-разрежения:

с одинаковыми по абсолютному значению верхними преде

лами измерений избыточного давления и разрежения                от 0,3 кПа до 50 кПа;

с различающимися по абсолютному значению верхними

пределами измерений:

избыточного давления                                          от 60 кПа до 2,4 МПа;

и разрежения                                                              до 100 кПа;

- разности давлений                                                от 0,25 кПа до 2,5 МПа;

- гидростатического давления                                       от 4 кПа до 250 кПа.

Пределы допускаемой основной приведенной погрешности в процентах от нормирующего значения у, %: ±0,25; ±0,4; ±0,5; ±0,6; ±0,8; ±1,0; ±1,2; ±1,5.

Код предела допускаемой основной приведенной погрешности при заказе (для предела допускаемой основной приведенной погрешности в зависимости от верхнего предела (диапазона измерений): В (от ±0,25 до ±0,6 %); С (от ±0,4 до ±1,0 %); D (±0,6 %, ±1,5 %).

Выходные сигналы:

- унифицированный сигнал постоянного тока, мА:                             0-5, 0-20,4-20.

(Вариация выходного сигнала не более

Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °C от нормальной 20±5 °C, %/10°С:

Диапазон рабочих температур окружающего воздуха, °C:

Габаритные размеры (длина; ширина; высота), мм, не более:

Потребляемая мощность, Вт, не более:

Средняя наработка на отказ, ч:

Средний срок службы, лет:

Маркировка взрывозащиты:

ЭКМ-1005Ех:

3KM-1005Exd, 3KM-2005Exd;

0,5-у.

±0,2. ±0,25, ±0,3, ±0,35, ±0,4 от минус 40 до плюс 70.

(197; 124; 93).

0,6 (при напряжении 24 В), 1,0 (при напряжении 36 В);

150000 (250000)

в зависимости от исполнения.

15 (30)

в зависимости от исполнения.

Ex 0ExiaIICT6 X, Ex lExdIICT6X.

Знак утверждения типа

наносится на поликарбонатную пленку, наклеиваемую на передние панели корпусов преобразователей - методом шелкографии, на руководства по эксплуатации НКГЖ.406233.0ХХРЭ, НКГЖ.406233.0ХХПС - типографским способом.

Комплектность

В комплект поставки входят:

- Манометры электронные ЭКМ                                  1 шт.

- Комплект монтажных частей и принадлежностей                               1 компл.

- Руководство по эксплуатации                                                       1 экз.

- Паспорт                                                                               1 экз.

- Методика поверки                                                               1 экз.

Поверка

осуществляется по документу НКГЖ.406233.053МП «Манометры электронные ЭКМ. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.07.2014 г.

Основные средства поверки:

- комплекс поверочный давления и стандартных сигналов «ЭЛЕМЕР-ПКДС-210», диапазон измерений тока: от 0 до 25 мА, пределы допускаемой основной абсолютной погрешности: ±0,003 мА; верхние пределы измерений давлений: от 10 кПа до 60 МПа, пределы допускаемой основной погрешности: от ±0,03 % до ±0,3 %;

- калибратор-измеритель унифицированных сигналов ИКСУ 260, диапазон измерений тока: от 0 до 25 мА, пределы допускаемой основной абсолютной погрешности: ±(10'4«I + 1) мкА.

Сведения о методах измерений

содержатся в руководствах по эксплуатации НКГЖ.406233.0ХХРЭ.

Нормативные документы

ГОСТ 8.107-81. ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’8+1 -Ю3 Па.

ГОСТ 8.223-76. ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7-102+4000-102 Па.

ТУ 4212-082-13282997-09. Манометры электронные ЭКМ. Технические условия.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; осуществление деятельности в области использования атомной энергии; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
