Манометры избыточного давления, вакуумметры и мановакуумметры показывающие МП-Уф, ВП-Уф, МВП-Уф, ДМ8010-Уф, ДВ8010-Уф, ДА8010-Уф

Назначение

Манометры избыточного давления, вакуумметры и мановакуумметры показывающие МП-Уф, ВП-Уф, МВП-Уф, ДМ8010-Уф, ДВ8010-Уф, ДА8010-Уф (далее - манометры) предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, газа и пара.

Описание

Принцип действия манометров основан на уравновешивании измеряемого давления силами упругой деформации чувствительного элемента.

Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональное вращательное движение стрелки по шкале.

Манометры имеют модификации в зависимости от измеряемого давления, измеряемой среды, класса точности и конструктивных особенностей в соответствии с таблицами 1 и 2. Таблица 1

Все элементы манометров, контактирующие с измеряемой средой, изготовлены из материалов, которые обеспечивают высокую степень защиты от коррозии.

Общий вид манометров приведен на рисунках 1-5.

Степень защиты манометров, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды должна соответствовать IP40, IP53 или IP54 по ГОСТ 14254-96.

По устойчивости к механическим воздействиям (вибрации) приборы соответствуют группе L3 по ГОСТ Р 52931 -2008.

Пример обозначения манометра: «МПЗ-Уф У2 -1,6 МГТ^^^^^ЦР40»,

где «МПЗ-Уф» - модификация манометра; «У2^-г^да!Й^^^1кое исполнение; «1,6 МПа» - верхний предел диапазона показаний; «1,5» - мО^точностщЧ^Ф^к конструктив с

Лист № 2 Всего листов 5 Конструкция манометров обеспечивает ограничение доступа к внутренним элемента < с целью предотвращения несанкционированного доступа, на корпус наносится пломба и nt наклейка в соответствии с рисунками 6 и 7, не повредив которую невозможно вскрыть корпус

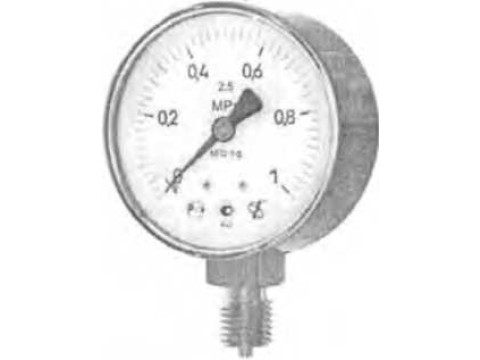

Рисунок 1 - МП2-Уф, ВП2-Уф, МВП2-Уф

Рисунок 2 - МПЗ-Уф. ВПЗ-Уф, МВПЗ-Уф

Рисунок 3 - Ml 14-Уф, ВП4-Уф, MBI 14-Уф

Рисунок 4- ДМ8010-Уф, ДВ8010-Уф, ДА8010-Уф

Рисунок 5 - МГ12-Уф исп.1

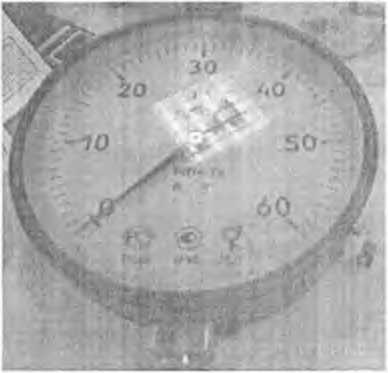

Рисунок 6 - Пломбировка с помощью пломбы

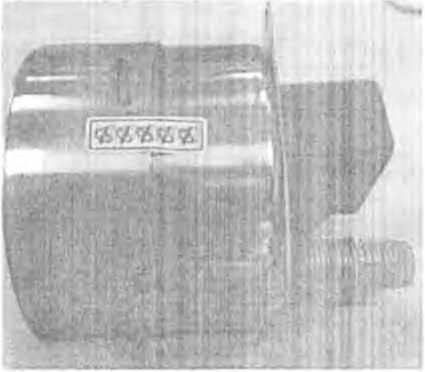

Рисунок 7 - Пломбировка с помощью наклейки

Технические характеристики

Таблица 2

Диапазон измерений избыточного давления от 0 до 75% показаний.

Диапазон измерений вакуумметрического давления равен диапазон}' показаний.

Лист№ 4

Всего листов 5

Пределы допускаемой погрешности манометров в соответствии с таблицей 3.

Таблица 3

Вариация показаний манометров не превышает абсолютного значения предела допускаемой основной погрешности.

Рабочие условия3:

- температура окружающего воздуха, °C:

- для манометров исполнений У2; Т2 по ГОСТ 15150-69        от минус 50 до плюс 60

- для исполнения УХЛ по ГОСТ 15150-69                    от минус 65 до плюс 60

- температура измеряемой среды, °C:                             от минус 50 до плюс 150

Габаритные размеры (диаметр х глубина) и масса манометров приведены в таблице 4. Таблица 4

Знак утверждения типа

наносится на циферблат прибора методом штемпелевания и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

1 Манометр........................................................................................................1 шт.

2 Руководство по эксплуатации.......................................................................1 экз.

3 Паспорт...........................................................................................................1 экз.

Поверка

осуществляется по документу' - МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

- мановакуумметр грузопоршневой типа МВП-2,5, класс точности 0,05, диапазон измерений от минус 95 до 250 кПа;

- манометры избыточного давления грузопоршневые МП 60, класс точности 0,05, диапазон измерений от 0,1 до 6 МПа;

- манометры избыточного давления грузопоршневые МП 600, класс точности 0,05, диапазон измерений от 1 до 60 МПа;

- манометры грузопоршневые МП 2500, класс точности 0,05, диапазон измерений от 5 до 250 МПа.

Сведения о методах измерений

Метод измерений описан в документе «Манометры избыточного давления, вакуумметры и мановакуумметры показывающие МП-Уф, ВП-Уф, МВП-Уф, ДМ8010-Уф, ДВ8010-Уф, ДА8010-Уф. Руководство по эксплуатации», РЭ 4212-389-0411113635-10.

Нормативные документы

1 ГОСТ Р 8.802-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».

2 ГОСТ 2405-88 «Манометры, вакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».

3 ТУ 4212-389-0411113635-04 «Манометры избыточного давления, вакуумметры и мановакуумметры показывающие МП-Уф, ВП-Уф, МВП-Уф, ДМ8010-Уф, ДВ8010-Уф, ДА8010-Уф. Технические условия».

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
